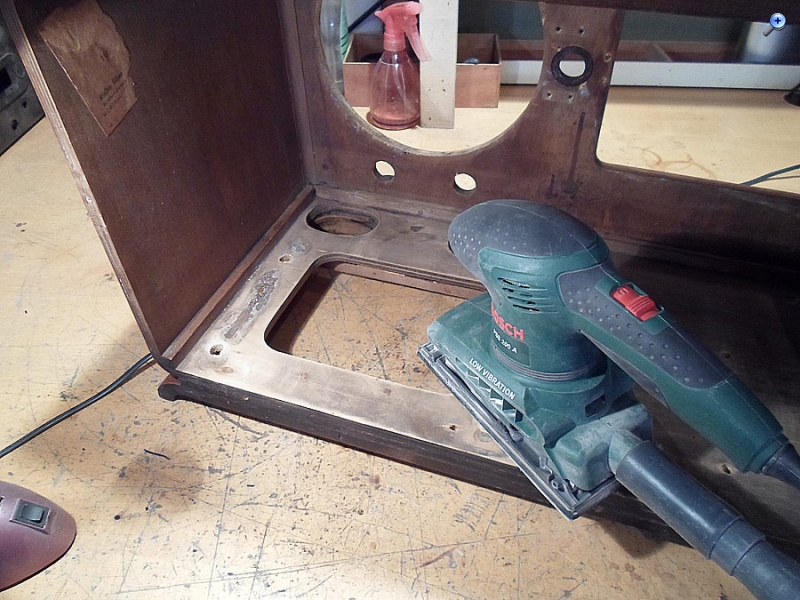

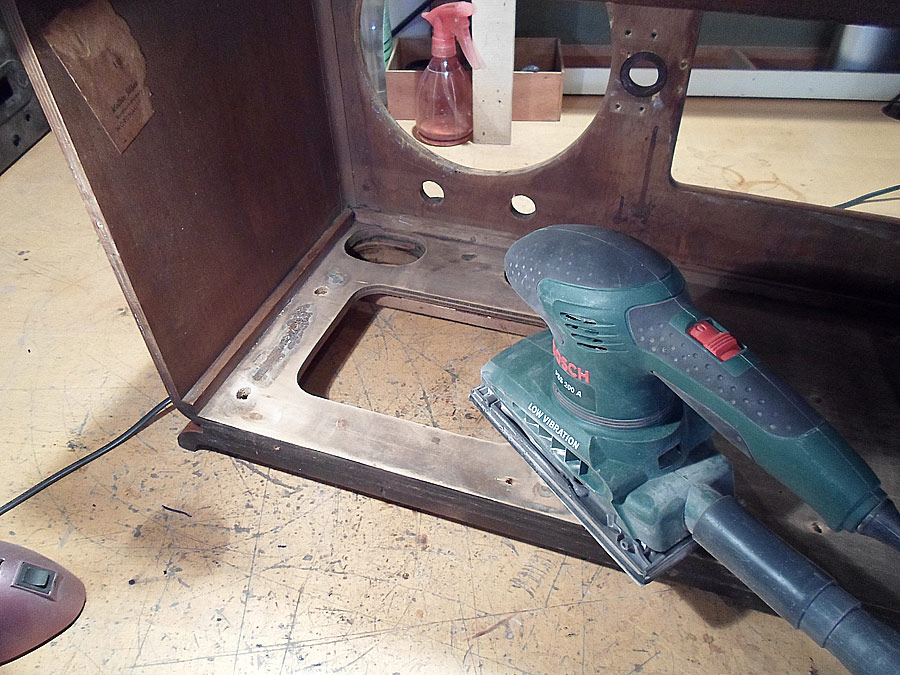

ich werde versuchen das Furnier zu reparieren, aber wenn das klappt. Die Risse sind nicht so leicht zu zudecken. Problem ist, das in die Rissen ist Dreck und da durch sind die jetzt dunkel. Und ich muss die jetzt auch mit dunkle Paste zufüllen. Ich bin nicht sicher ob das gut wird. Die Füsse müssen so wie so neu furniert werden, Deckel oben wahrscheinlich auch. Rest kann bleiben so wie es ist.

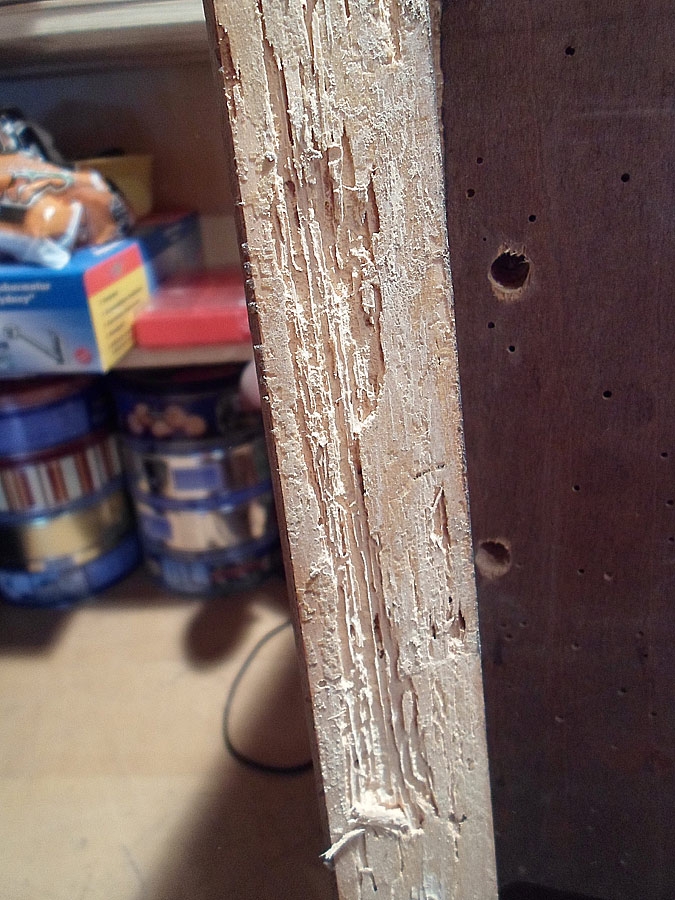

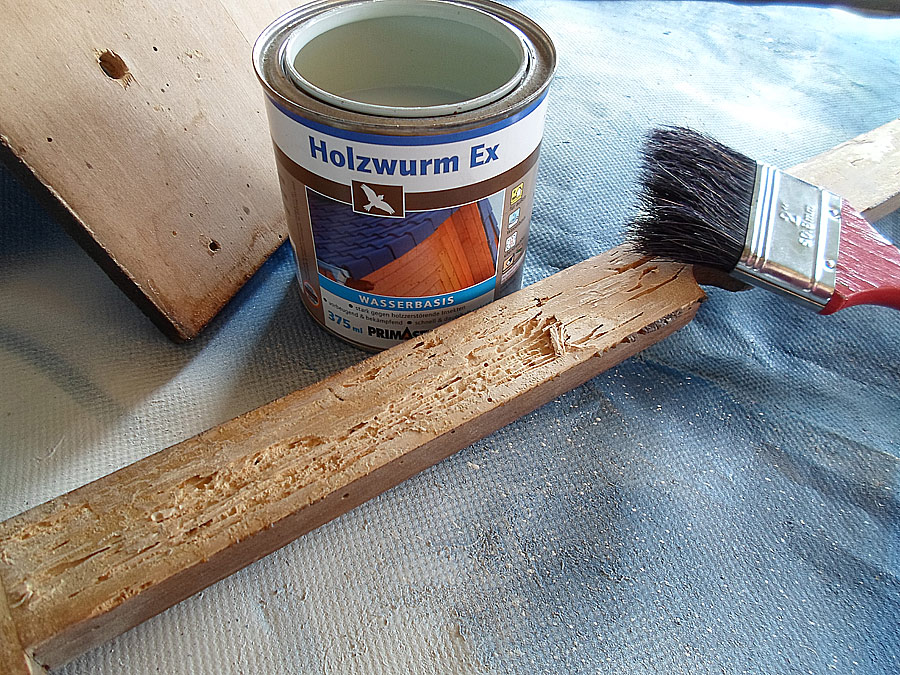

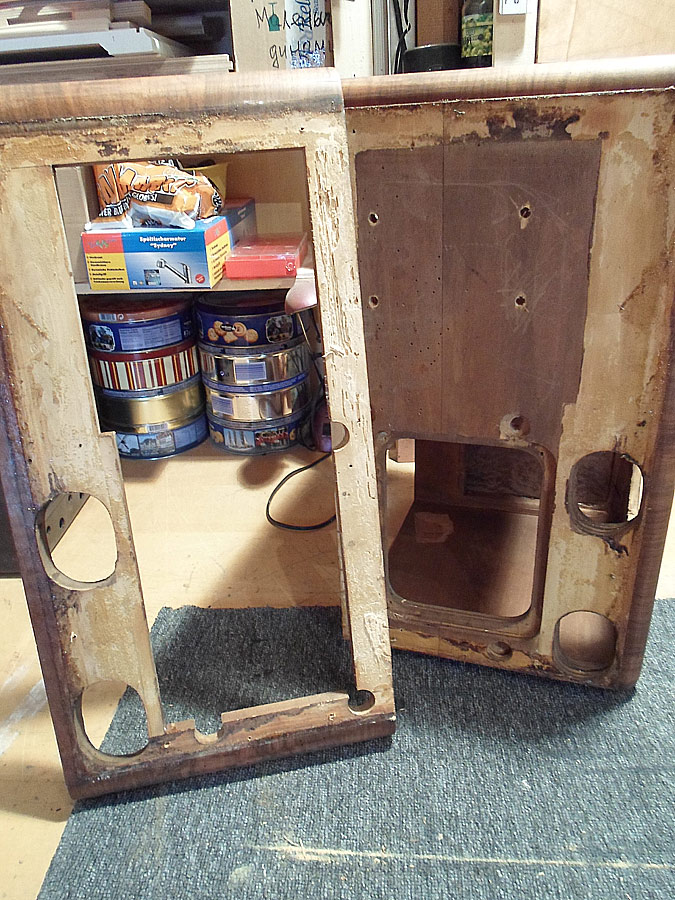

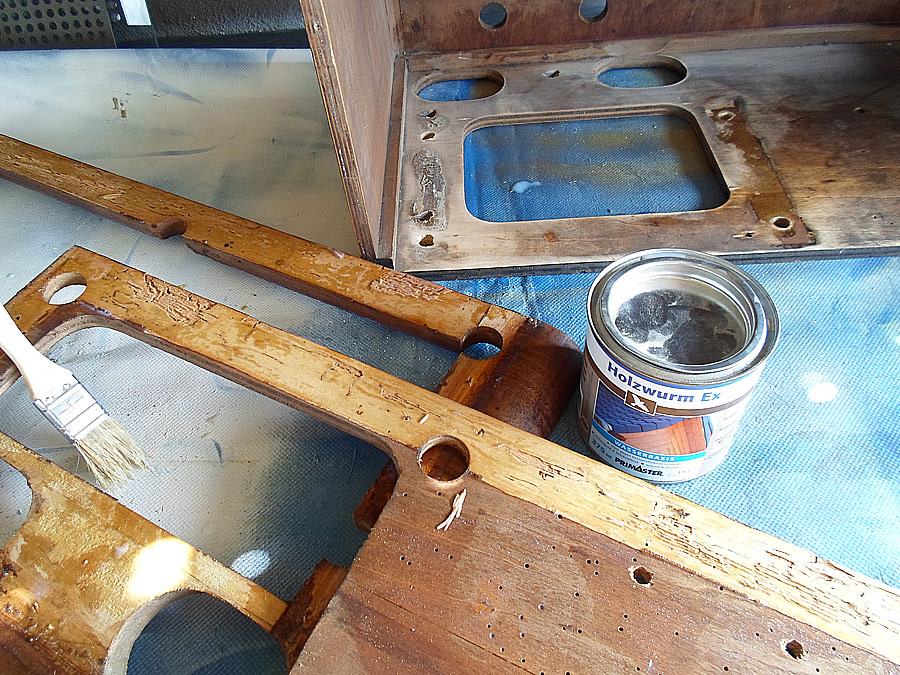

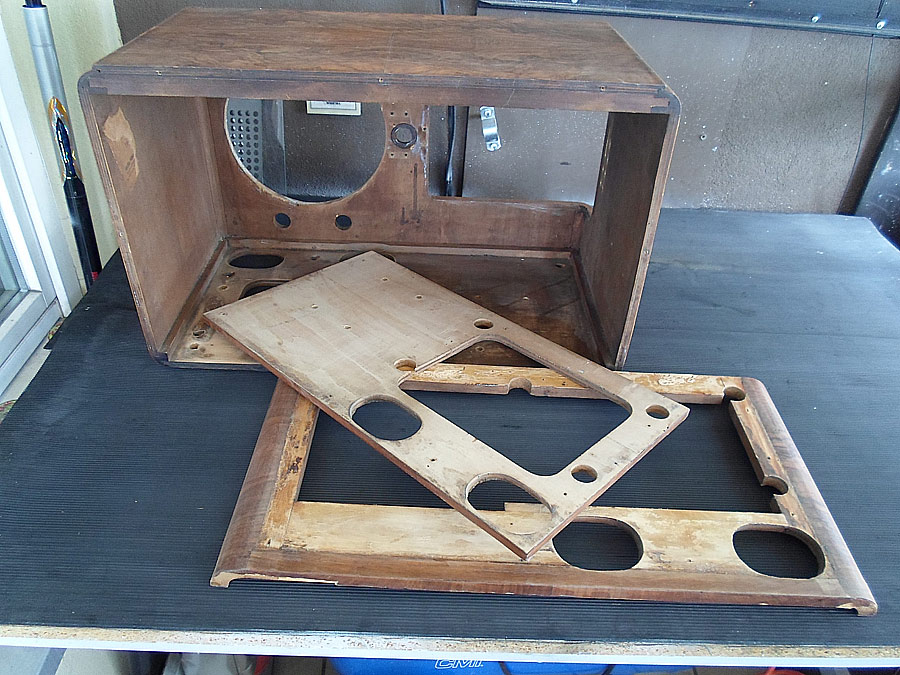

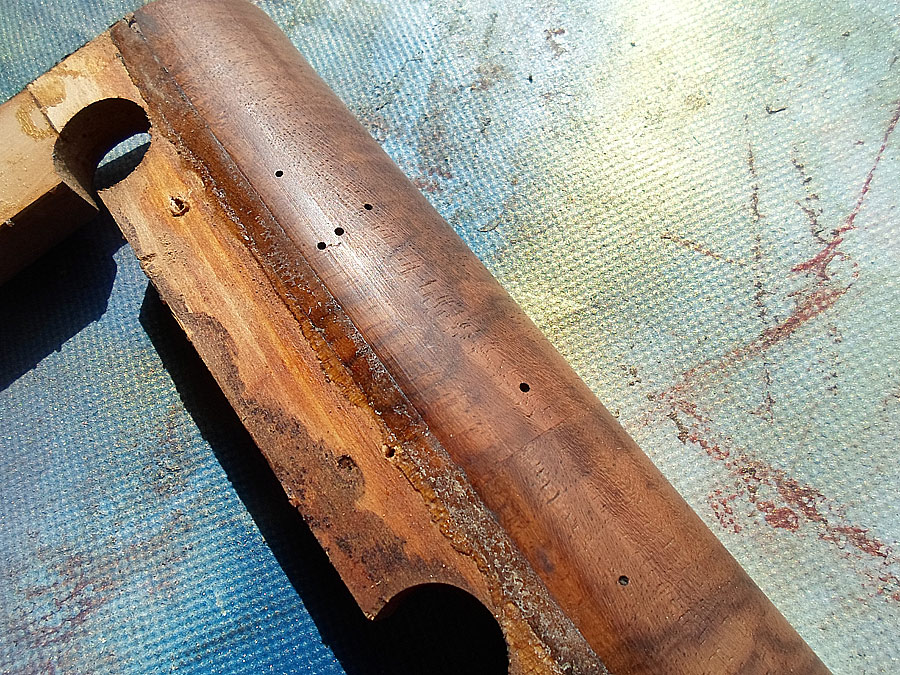

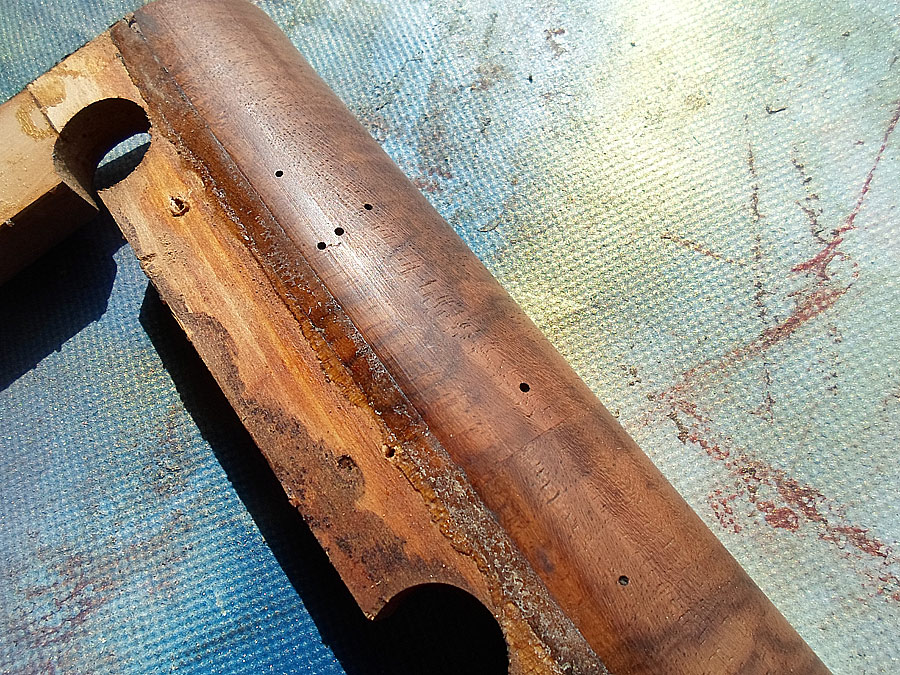

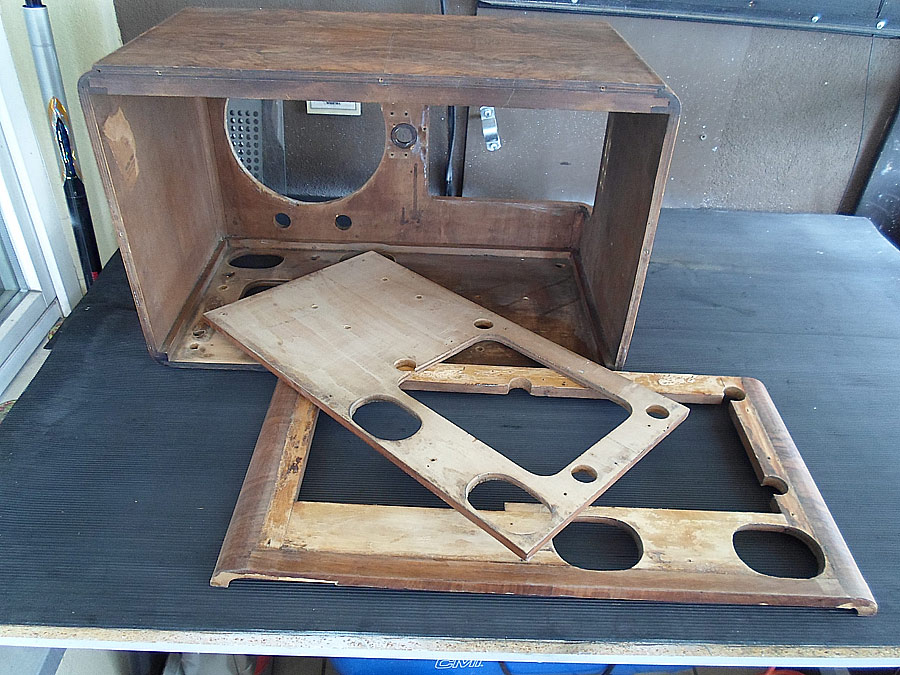

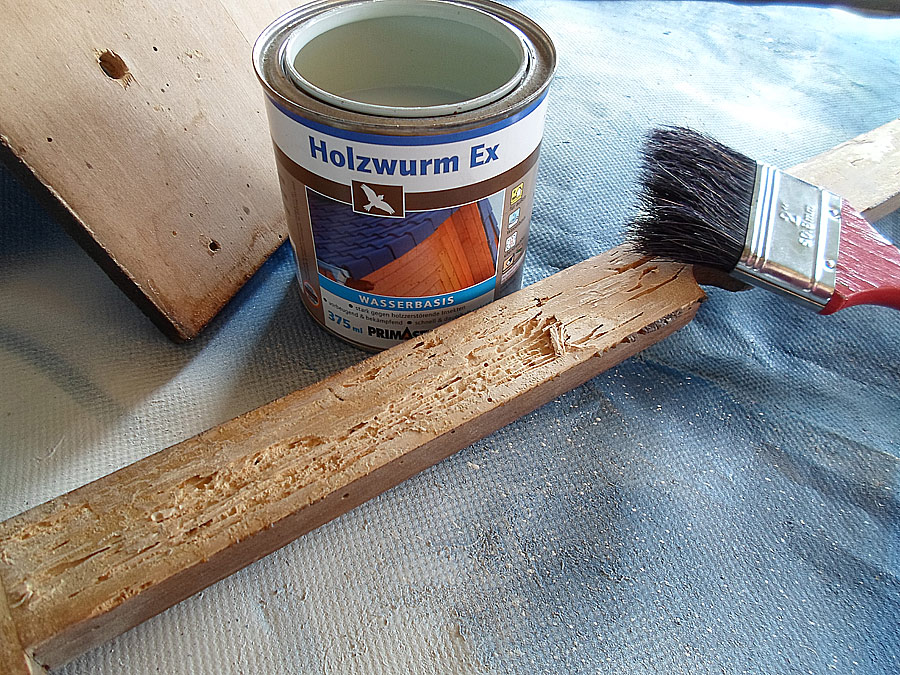

Wie man auf die Bilder sieht, ist die Gehäuse stark von die Holzwürmern beschädigt. Als Schutz, habe ich die Teile mit speziellem Mittel bearbeitet.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Ingelen Geographic 39W. Otto Kappelmeyers Kommentar
Hallo zusammen,
1938 findet sich eine Kommentierung von Otto Kappelmeyer im Radio-WEB-Katalog unter dem Titel "Die Zukunft der Radiowellen":
Zitat: Auf dem Stand der Radiofirma Ingelen bewunderten die Besucher der Funkausstellung die "geographische Skala", bei der auf einer Landkarte immer gerade diejenige Station aufleuchtet, die man zu hören wünscht. Schaut man hinter diese Karte aus Plexiglas, dann sieht man an die 130 feine Glasstäbchen, die in der verschiedenartigsten Weise gebogen sind.Jedes davon endigt an einem Punkt der Landkarte.
Die Abstimmung geschieht folgendermaßen: Wenn man den Apparat einstellt, dreht sich mit den Kondensatoren ein Lämpchen an der Peripherie der Landkarte herum, wo auch die Stationsnamen aufgezeichnet sind. In dem Moment, wo Lämpchen und Zeiger auf dem Namen der gewünschten Station angekommen sind, fällt das Licht der Glühbirne auf denjenigen Glasstab, der das Einstellfeld dieser Station mit dem geographischen Ort auf der Landkarte verbindet. Zitatende
Guten Morgen. Ja verdammt. Nicht dran gedacht! In dem Beitrag ging es um MS-Knetholz. Friedrich, schreibe mal Andreas_P an. Der hat da viele Erfahrungen mit.

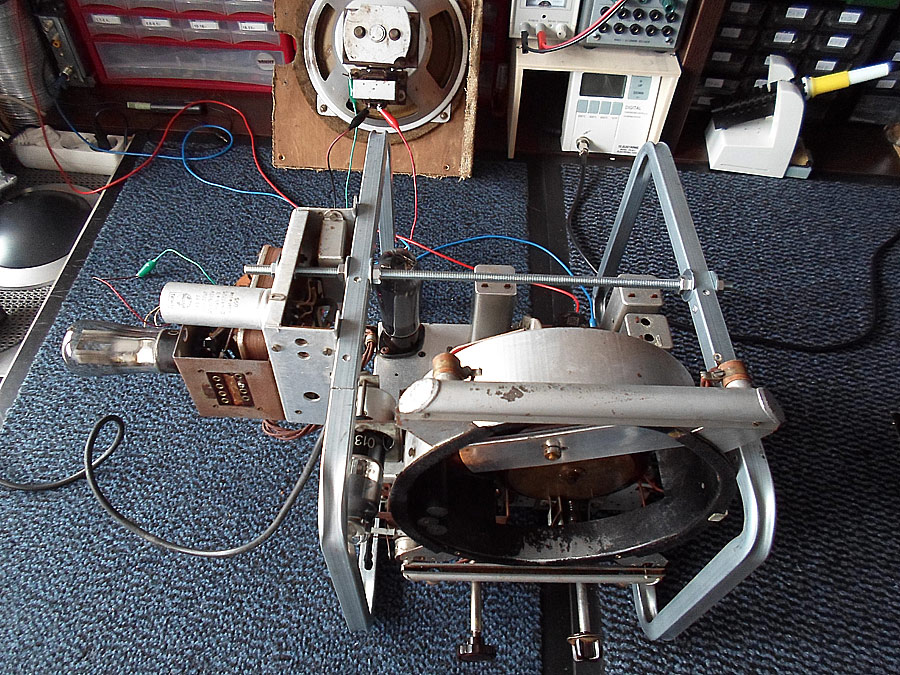

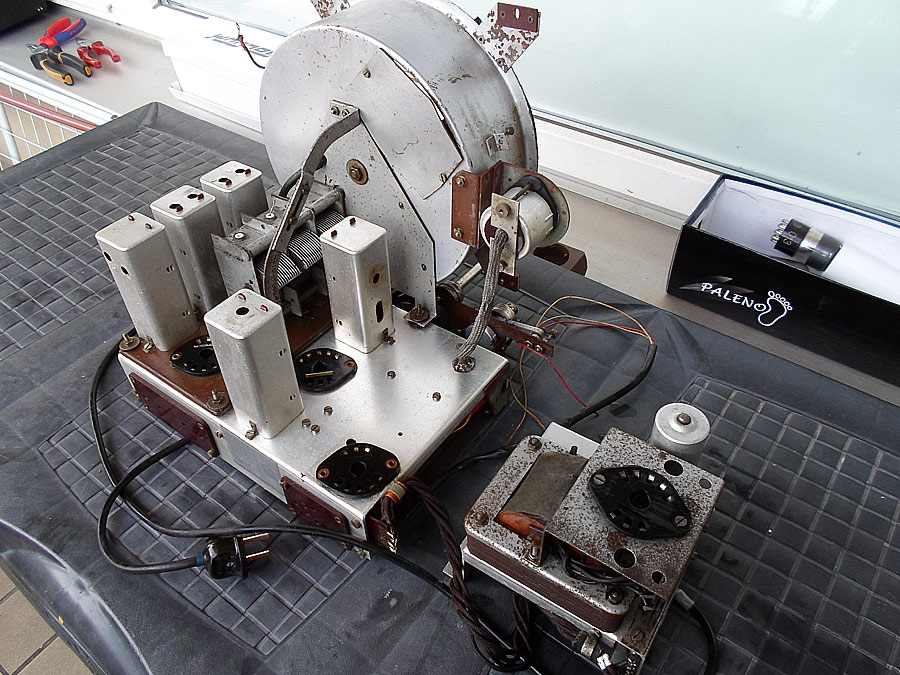

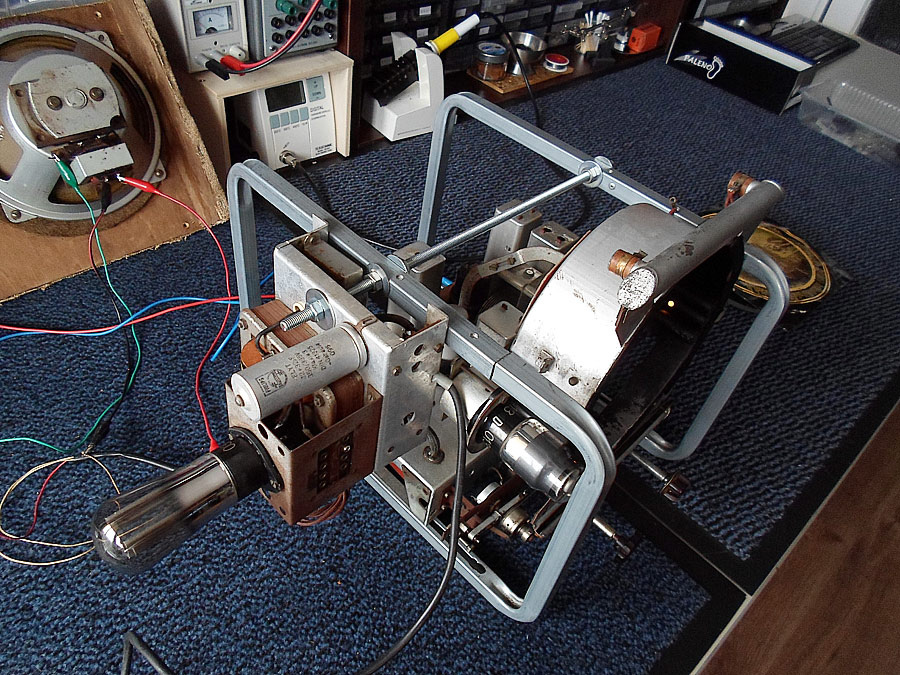

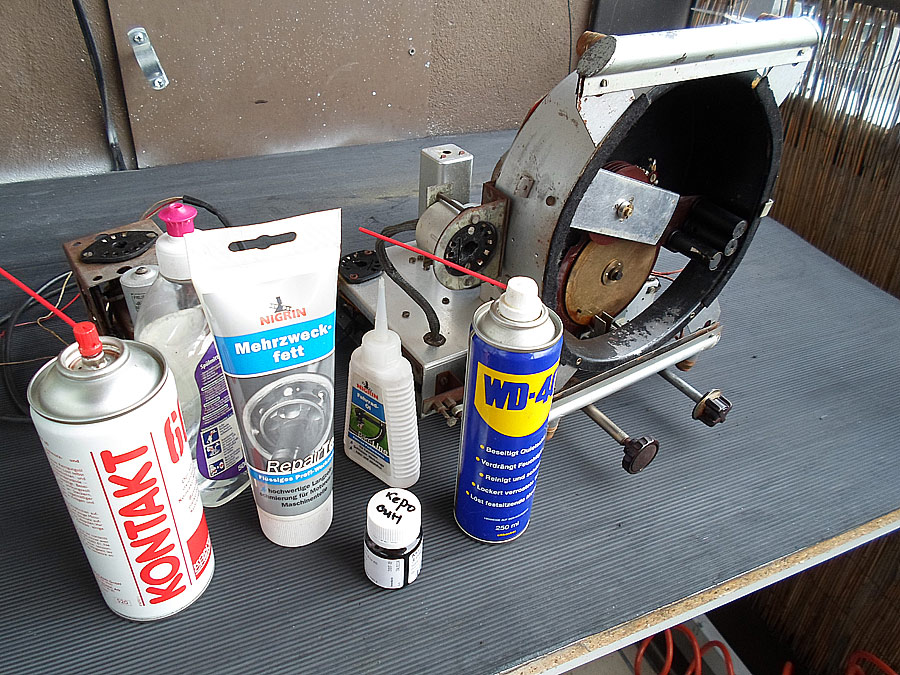

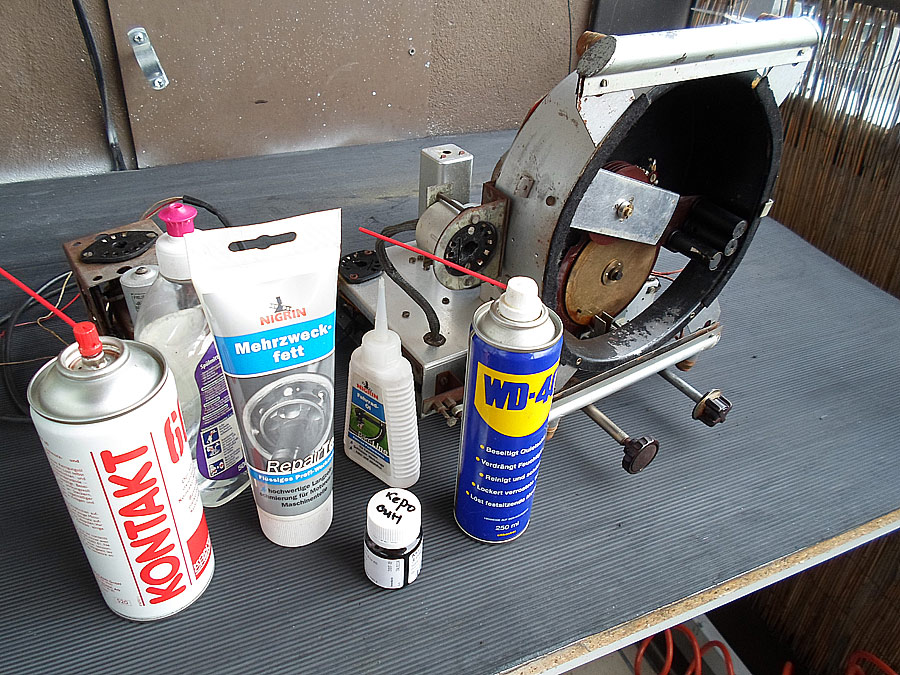

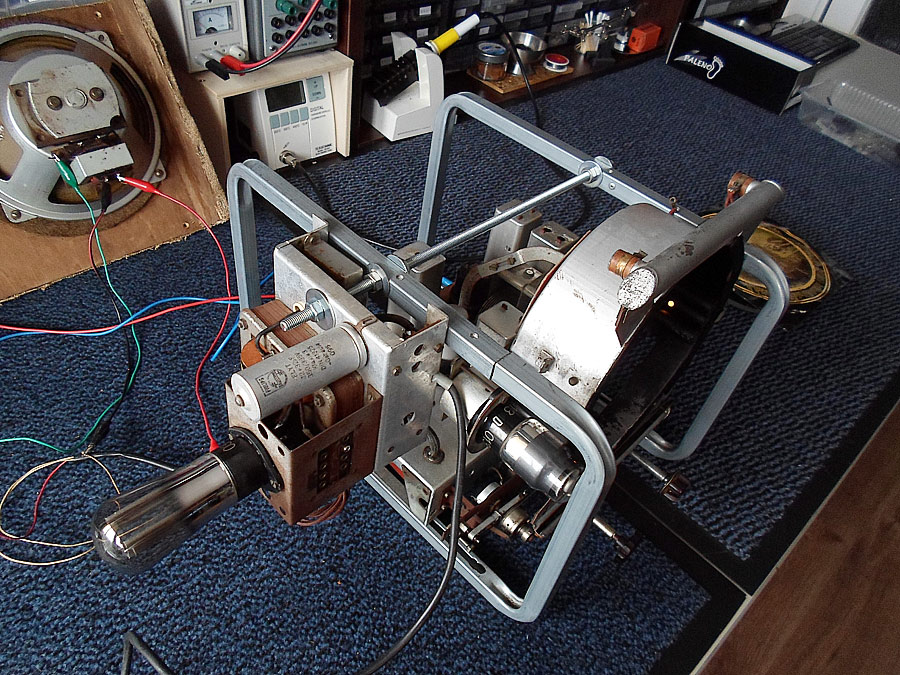

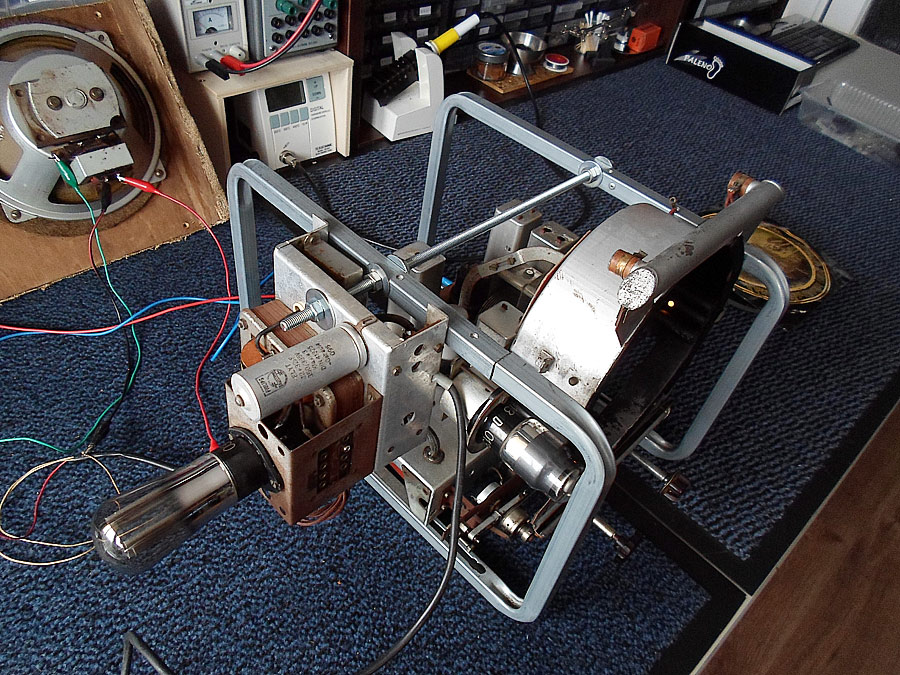

Heute habe ich das Radio bisschen, ganz grob, gewaschen, die Mechanik in Ordnung gebracht - sauber gemacht, geschmiert und s.w., war das Gerät erst mal eingeschaltet. Das hat gezeigt das, dass Radio ist funktionsfähig. Die Röhre (die habe ich noch nicht ausgemessen) sin wahrscheinlich schon am Ende. Das zeigt auch die "Magische Auge", die ist dunkel, aber diese Röhre funktioniert nicht nur als Indikator, sonst auch als NF-Vorverstärker. Also, die Elektronik steht schon auf dem Stapel.
Die Helligkeit des magischen Auges hat nichts mit der Emmissionsfähigkeit der Katode zu tuen. Da ist einfach der Leuchtstoff verbraucht. Es sieht wie eine EFM11 aus - da wirst Du wohl kaum noch eine Helle bekommen.

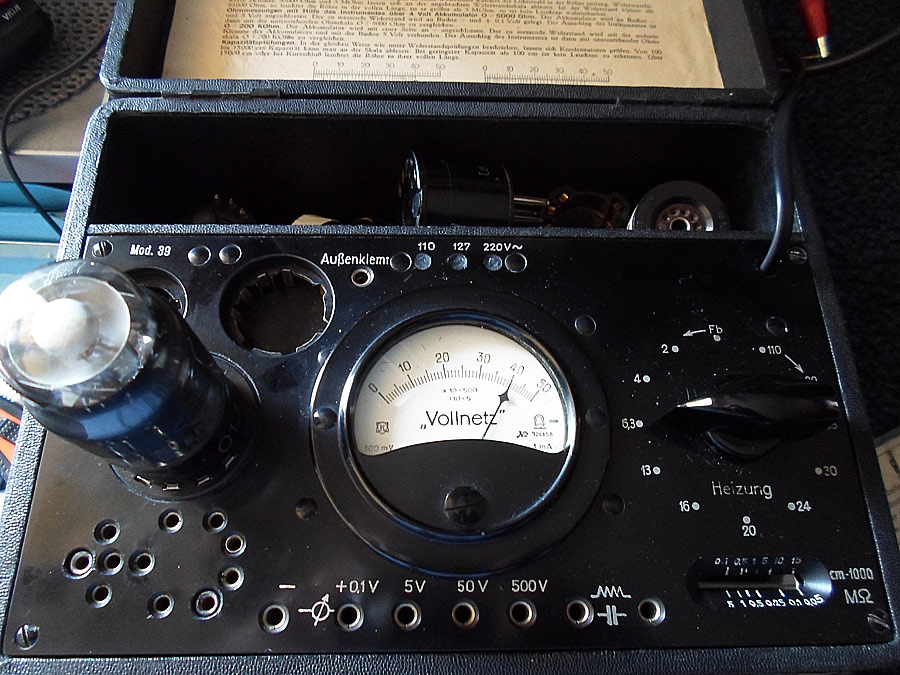

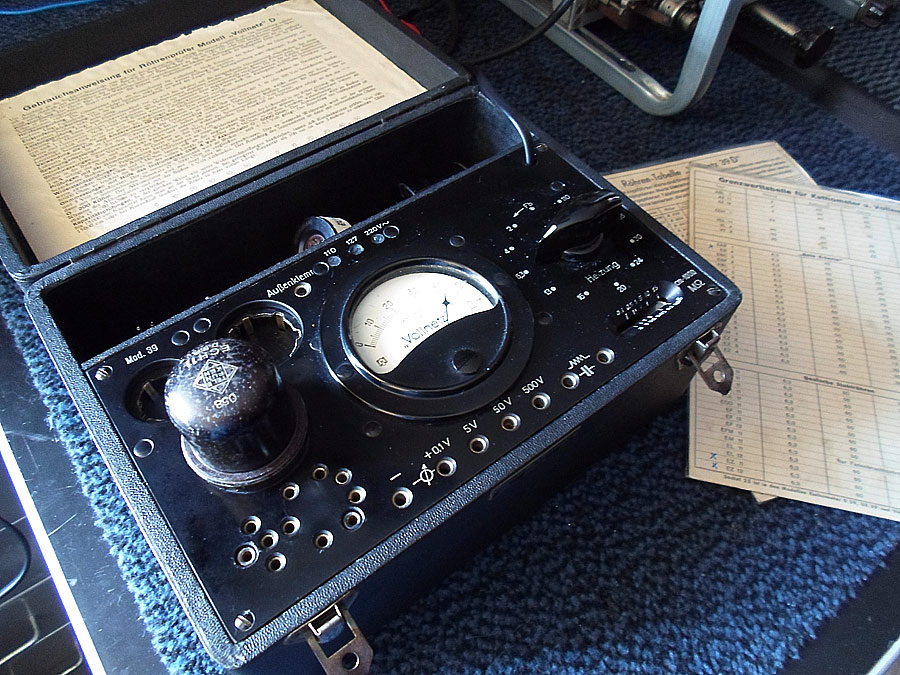

das was Du schreibst ist ganz klar. Da mit, das die EFM11 dunkel ist, wollte ich nur sagen, das die Röhren haben schon viele Arbeitsstunden hinter sich. Ich habe Heute die alle durchgemessen - die sind noch "brauchbar". Die EFM11 wird so wie so ausgetauscht gegen eine neue oder gute. Sonst wird das Radio, beim einschalten, nicht lebendig aussehen.

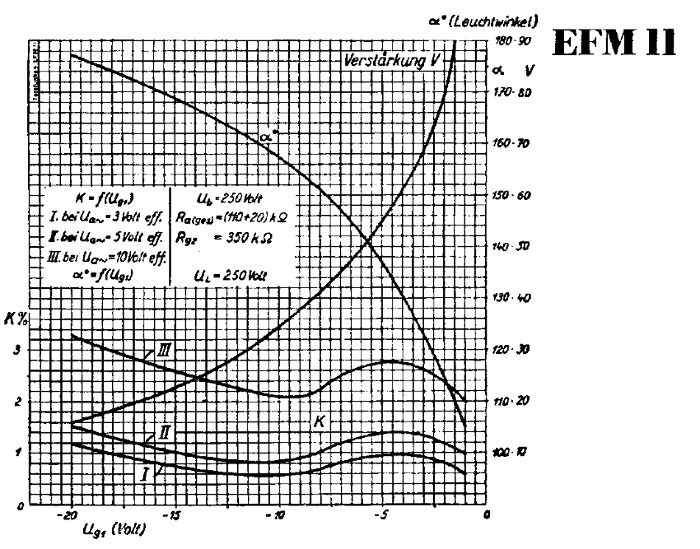

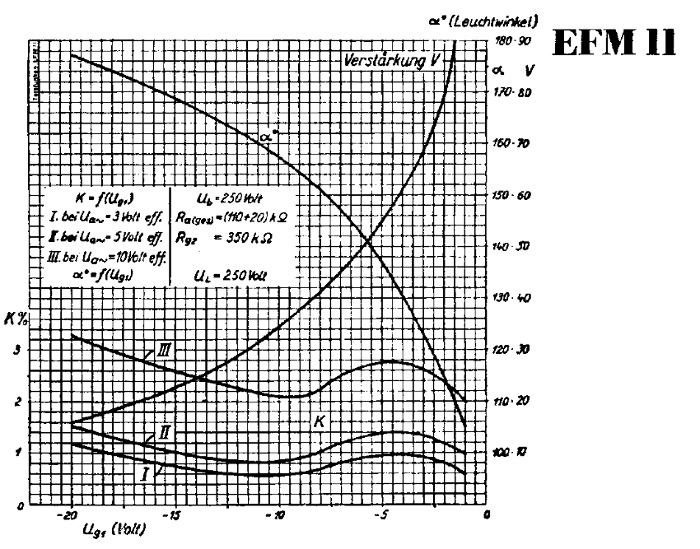

Neue oder gute EFM 11 sind kaum zu bekommen. Es gibt einige Ersatzschaltungen oder "Emulator". Diese verwenden die EF 86 als den NF Teil (Pentode) der EFM 11. Allerdings ist diese Pentode eine Regelröhre, zur NF - seitigen ALR, auch Vorwätsregelung. Die EF 86 ist keine Regelröhre, besser wäre eine EF 83 eine NF Regelröhre. Hier die Zusammenhänge bei der EFM 11.
