"The Black Receptor". Update. Und andere Projekte
  •
 1 .. 7 .. 12 13 14 15 16 .. 19
 1 .. 7 .. 12 13 14 15 16 .. 19
10.05.12 12:41
Opa.Wolle

WGF-Premiumnutzer

10.05.12 12:41
Opa.Wolle

WGF-Premiumnutzer

Re: "The Black Receptor". Update. Und andere Projekte

Hallo Ralf,

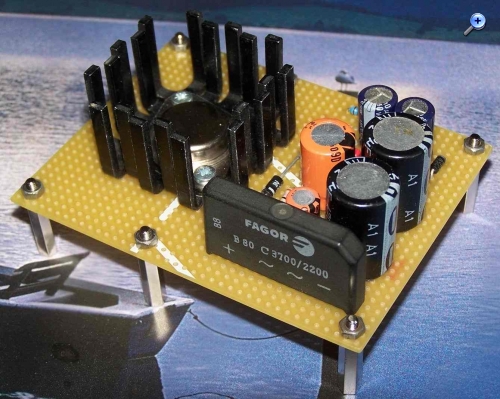

der Zweck heiligt die Mittel! Und von oben sieht man es ja nicht! Sieh mal eine von meinen Platinen:
Regelbares 24Volt-Netzteil mit Gittervorspannungserzeugung für Röhrennetzteil.



"Früher" hab ich viel geätzt, aber bei einer Schaltung lohnt sich der Aufwand nicht!

Viele Grüße aus Loccum, Wolfgang.

Datei-Anhänge
24V-Neu.jpg 24V-Neu.jpg (276x)

Mime-Type: image/jpeg, 100 kB

    !
    !!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

    !!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
    Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

    Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
    10.05.12 12:54
    Floh2012

    WGF-Nutzer Stufe 3

    10.05.12 12:54
    Floh2012

    WGF-Nutzer Stufe 3

    Re: "The Black Receptor". Update. Und andere Projekte

    Hallo Wolfgang

    Du wirst schon wissen warum du die Platin nur von oben zeigst.

    Im Ernst:

    Ich habe enorme Probleme irgend etwas mit 25 mm Durchmesser zu finden damit ich die MW Spule wickeln kann.
    Heute Abend wird die neue Spannungsversorgung eingebaut.

    viele Grüße

    Rolf

      10.05.12 13:03
      Opa.Wolle

      WGF-Premiumnutzer

      10.05.12 13:03
      Opa.Wolle

      WGF-Premiumnutzer

      Re: "The Black Receptor". Update. Und andere Projekte

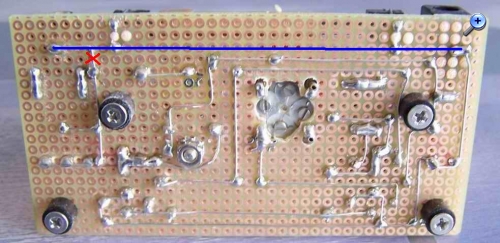

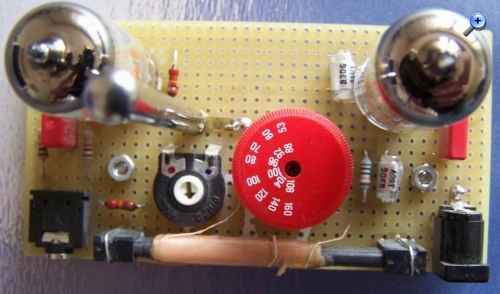

      Hi, hier mal von oben und unten:(Mittelwellenprüfsender)





      Nimm doch aus dem Baumarkt ein zölliges Lehrrohr, oder such Dir wie ich den Deckel einer Sprühdose!


      Viele Grüße aus Loccum, Wolfgang.

      Datei-Anhänge
      2-MW-Sender-vonOben.jpg 2-MW-Sender-vonOben.jpg (295x)

      Mime-Type: image/jpeg, 83 kB

      3-MW-Sender-vonUnten.jpg 3-MW-Sender-vonUnten.jpg (295x)

      Mime-Type: image/jpeg, 81 kB

        10.05.12 13:30
        Floh2012

        WGF-Nutzer Stufe 3

        10.05.12 13:30
        Floh2012

        WGF-Nutzer Stufe 3

        Re: "The Black Receptor". Update. Und andere Projekte

        Hallo Wolfgang

        Da ich keine eigenen Erfahrungswerte habe, bin ich gezwungen mich strikt an Rainers original Plan zu halten.
        Er hat folgende Daten angegeben:

        Durchmesser 25mm
        1. Wicklung 83 Windungen
        2. Wicklung 5 Windungen

        Wenn ich nun so einen Deckel nehme der ca. 50-60mm Durchmesser hat, wie soll ich an die neue Windungszahl kommen?
        Verhältnis?
        Prozentrechnung?

        Ich habe so schon Probleme weil ich immer davon ausgegangen bin eine MW Spule müsste so ca. 180 uH haben wenn der Drehko ca. 500 pF hat.

        Meine erste gewickelte Spule mit 23mm Durchmesser (2mm weniger) auf Kunststoffrohr mit genau den angegebenen 83 und 5 Windungen kam aber nur auf 105 uH vom Anfang bis zum Ende.

        viele Grüße

        Rolf

          10.05.12 16:40
          Pluspol

          WGF-Premiumnutzer

          10.05.12 16:40
          Pluspol

          WGF-Premiumnutzer

          Re: "The Black Receptor". Update. Und andere Projekte

          Hallo Opa Wolle

          Deine Methode ist ein sehr pragmatischer Lösungsweg. Einfach nachzumachen und ohne zusätzliche Umweltbelastung durch das Ätzbad.
          Hätte Interesse an Deinem Mittelwellen-Prüfsender-Schaltplan mit evtl. Bauteilangaben. Vielleicht könntest Du mir das "zufunken"...
          Dein Prüfsender sieht, wie auch Dein Mittelwellenaudion sehr gut aus.

          Freundliche Grüße von Dietmar.

          Zuletzt bearbeitet am 11.05.12 14:28

            10.05.12 16:43
            Pluspol

            WGF-Premiumnutzer

            10.05.12 16:43
            Pluspol

            WGF-Premiumnutzer

            Re: "The Black Receptor". Update. Und andere Projekte

            Hallo Rolf

            Du musst für das MW-Band einfach die erforderliche Induktivität mit dem genutzten Drehko erreichen. Umrechnen ist so nicht möglich.

            Freundliche Grüße von Dietmar

              10.05.12 17:41
              wumpus

              Administrator

              10.05.12 17:41
              wumpus

              Administrator

              Re: "The Black Receptor". Update. Und andere Projekte

              Hallo zusammen,

              Bei Bastelprojekten ohne das Vorhandensein eines Mess-Senders hilft oft "Versuch und Irrtum". Will sagen: Will man sich an die richtige Windungszahl herantasten, baut man die Spule dreimal mit steigender Windungszahl und prüft welche am Besten den MW-Bereich abdeckt.

              Mehr dazu auch auf der "The Black Receptor"-Seite:
              http://www.welt-der-alten-radios.de/tech...bauplan-59.html


              Gruß von Haus zu Haus Rainer (Forum-Betreiber)

              Möge kein Mögel-Dellinger-Effekt auftreten!

              www.welt-der-alten-radios.de

              Zuletzt bearbeitet am 10.05.12 17:42

                10.05.12 17:56
                Opa.Wolle

                WGF-Premiumnutzer

                10.05.12 17:56
                Opa.Wolle

                WGF-Premiumnutzer

                Re: "The Black Receptor". Update. Und andere Projekte

                Hi, Danke für Euer Lob,
                der Sender ist von: MW-Prüfsender mit 2 x EF95 / 6SH1P von Burkhard Kainka
                hier der originale Schaltplan:

                Bitte beim Einstellen von Schaltplänen die Urheberrechte beachten. Klaus, Co-Mod.

                Auf Burkhards Seite findet ihr noch mehr, dort ist auch das Audion zu finden.
                Ich habe den Sender mit vorhandenen 6AK5 aufgebaut, die Modulation ist aber nicht zufriedenstellend!
                Man sollte doch die vorgeschlagenen Röhren nehmen!

                Viele Grüße aus Loccum, Wolfgang.

                  11.05.12 09:12
                  joeberesf

                  WGF-Premiumnutzer

                  11.05.12 09:12
                  joeberesf

                  WGF-Premiumnutzer

                  Re: "The Black Receptor". Update. Und andere Projekte

                  Hallo Rolf,

                  Floh2012:

                  Da ich keine eigenen Erfahrungswerte habe, bin ich gezwungen mich strikt an Rainers original Plan zu halten.
                  Er hat folgende Daten angegeben:

                  Durchmesser 25mm
                  1. Wicklung 83 Windungen
                  2. Wicklung 5 Windungen

                  Wenn ich nun so einen Deckel nehme der ca. 50-60mm Durchmesser hat, wie soll ich an die neue Windungszahl kommen?
                  Verhältnis?
                  Prozentrechnung?

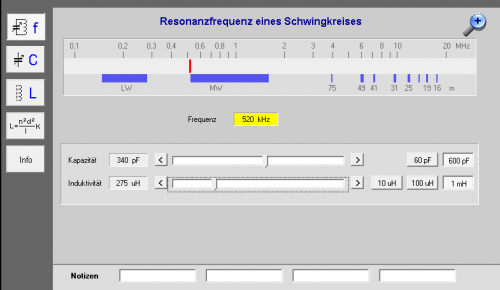

                  Für Zylinderspulen ist ein Rechner wie ELOCALC sehr gut,.. um ersteinmal ungefähr die Hausnummer zu haben.
                  Du kannst damit die Windungszahl bei einem gewissen Durchmesser bestimmen. Wichtig ist nur, dass der
                  Durchmesser < der Spulengesamtlänge ist. Damit könntest Du Rainers Vorgabe mit 25mm ausrechnen und
                  dann auf z.B 30mm gehen. Immer ein paar Windungen mehr aufwickeln...denn abwickeln geht immer!

                  Den sehr schönen ELOCALC gibt es als freeware im www. Den passenden Drehko kannst Du gleich mitbestimmen.
                  Die Resonanzfrequenz wird auch visuell dargestellt. Das Teil ist sehr zu empfehlen und kommt nach meiner Erfahrung,
                  ganz nah an die Praxis ran.
                  Wenn Du das alles mit der Hand ausrechnen willst, geht das natürlich auch !

                  Gruß

                  Joe



                  Zuletzt bearbeitet am 11.05.12 11:24

                  Datei-Anhänge
                  Rechneroberflche.png Rechneroberflche.png (326x)

                  Mime-Type: image/png, 15 kB

                    11.05.12 11:31
                    Floh2012

                    WGF-Nutzer Stufe 3

                    11.05.12 11:31
                    Floh2012

                    WGF-Nutzer Stufe 3

                    Re: "The Black Receptor". Update. Und andere Projekte

                    Hallo Joe

                    Ich werde mich ab heute Abend darum kümmern, vielen Dank.

                    Noch ein paar Stunden dann habe zwei Wochen Urlaub und Zeit zum basteln.

                    viele Grüße

                    Rolf
