Re: "The Black Receptor". Update. Und andere Projekte
Hallo Holzradio

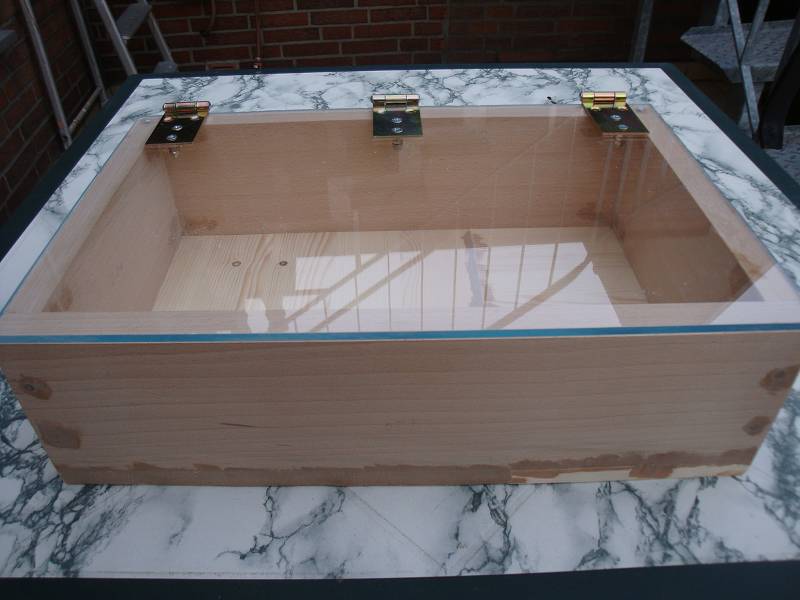

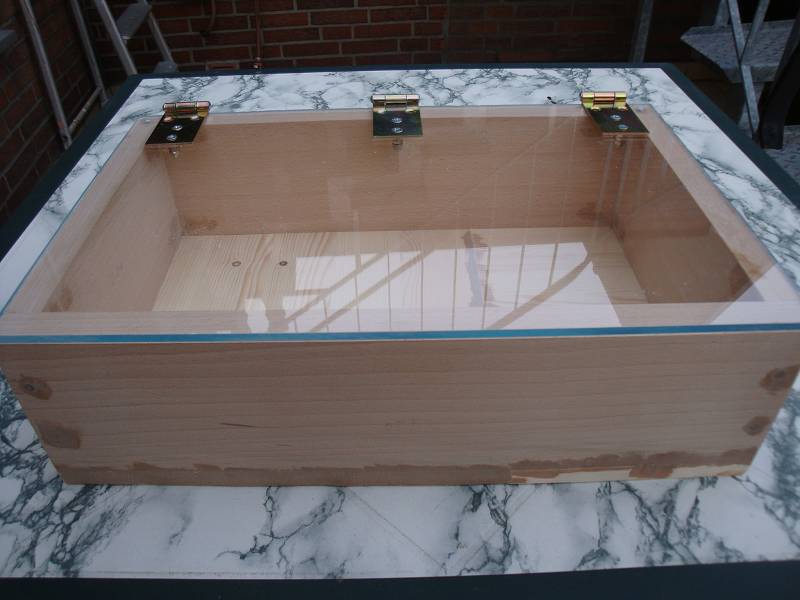

Ich habe mein Gehäuse gefunden.

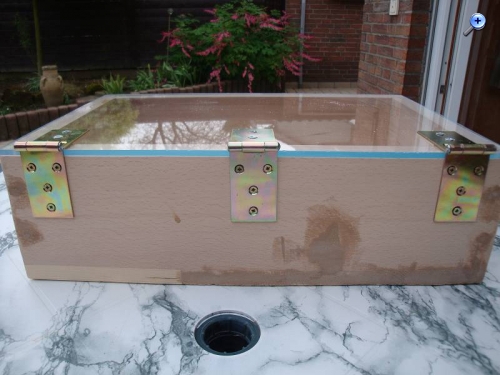

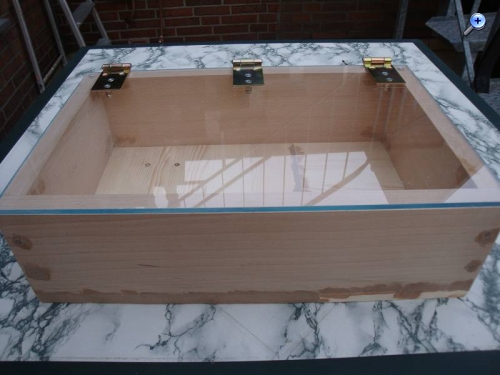

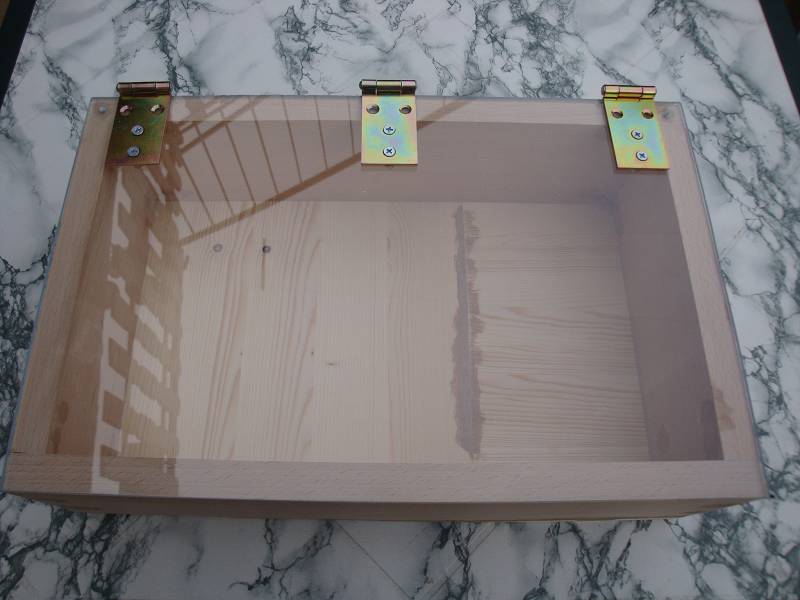

Der Rohbau steht, die M4 Schrauben in den Schanieren müssen noch gekürzt werden. Der Anstrich erfolgt in der Farbe Nussbaum.
Ich überlege gerade ob ich vorne an der Plexiglasplatte einen Mabnet Schnappverschluss anbringe, allewrdings Weiß ich nicht ob dieser Magnet die Hochfrequenz stört also die Empfangseigenschaften beeinflusst ???
viele Grüße
Floh2012
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Floh2012,
auch Batterien muß man nicht verstecken. Einfach eine schöne alte Batterie nachbauen und Neue oder ein Netzteil drin verstecken. Siehe z.B. hier unten am Ende : http:// www .sarganserland-walensee.ch/radio_tv_historisch/radiomann/radiomann0.htm Die Hüllen ausdrucken und zusammenbasteln. Es gibt da sicher noch weitere Druckvorlagen im Netz zu finden.
Ansonsten hat Deine Gehäusevariante auch was für sich . Als Ausführung Schaukasten verstaubt der Inhalt auch nicht so. Ich mag auch sehr Gehäuse , wo man den Inhalt sieht - das macht was her - hab' ja nichts zu verstecken
Dann Viel Erfolg Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Floh2012
Die Scharniere des Gehäuses sehen echt etwas "rustikal" aus. Vielleicht hättest Du mit einem sogenannten "Klavierband" aus Messing, oft in älteren Kästchen oder Holzbehältern zu finden, mehr für die Optik machen Können? Das soll nur ein Tipp und keine Kritik sein. Wünsche Dir viel Spass und Erfolg bei Deinem Projekt.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Dietmar

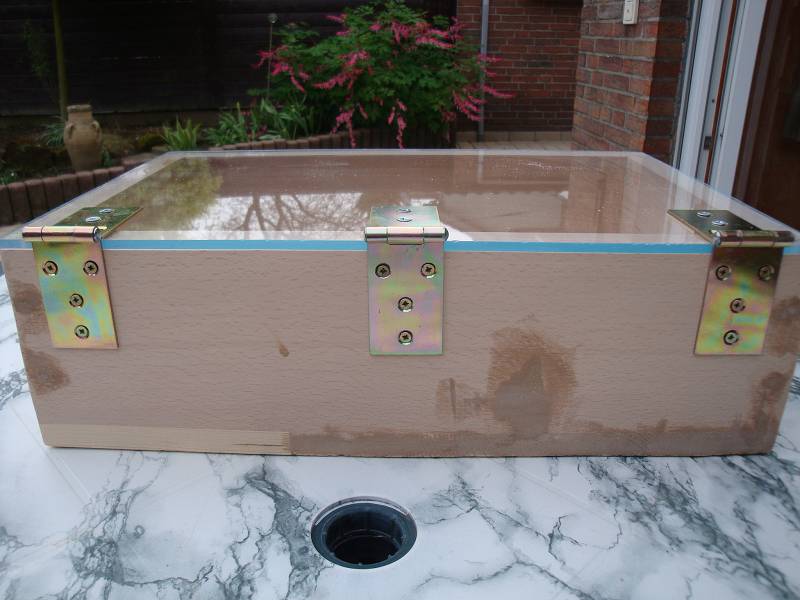

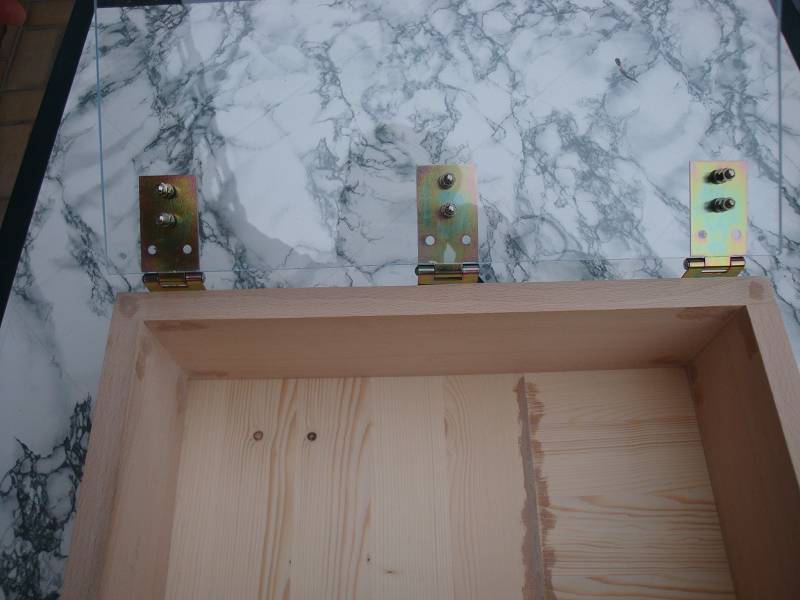

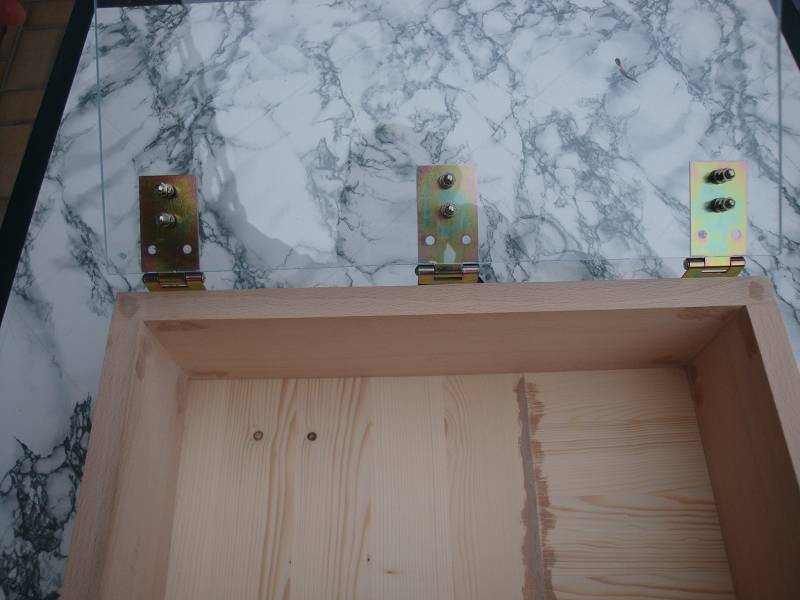

Ich habe mich nach Klavierband umgesehen aber nicht das passende gefunden. Die Scharniere sind extra lang damit ich hinter der 20mm dicken Holzpatte auskomme. Ich habe mich nicht getraut für Klavierband Löcher und Gewinde? hinten in der Plexiglasplatte die nur 5mm dick ist zu bohren. Deshalb gehen die Scharniere eben auf die Platte und so weit das ich von unten Muttern schrauben konnte.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Rolf
Wenn Klavierband mindestens 4 oder mehr Befestigungslöcher hat, dann kann auch Gewinde im 5mm Pyacryldeckel ausreichend Halt geben. Das würde dann am anderen Schenkel auf der hinteren Oberkante des Holzkastens befestigt werden könen. Aber nun hast Du das so geplant und das ist am Ende auch gut. Das Wichtigste bleibt der Empfänger und die möglichst hohe Qualität der HF-Spulen. Für Mittelwelle vieladrige HF-Litze und für Kurzelle Cu-Massivdraht 0,8 bis 1mm Durchmesser. Die Spulen sollen besonders für Kurzwelle so dicht wie möglich am Drehko sein. Die Verbindung zu den Erd- und Antennenbuchsen kann da normal länger sein. Man kann wie im Mustervorbild mehrere Antenneneingänge mit unterschiedlichen Reihenkondenstoren gestalten aber auch stattdessen in eine einzige Antennleitung einen kleinen vorhandenen Foliendrehko oder Luftdreko schalten, der zwischen 30 pF und rund 200 pF stellbar ist. Für noch feinere Verhältnisse kann man beide AM-Systeme des Vorschaltdrehkos selbst noch in Reihe schalten.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Dietmar
Das es hält glaube ich ich schon, allerdings habe ich mich nicht getraut in der 5mm dicken Kante mehrfach gerade zu bohren und auch noch Gewinde zu schneiden. Ich habe nur einen Akku Schrauber...
Für die MW Spule habe ich HF Litze mit 45 x 0,07 Einzeladern. Für die KW Spule habe ich Kupferlackdraht mit 1,2mm Durchmesser.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo zusammen

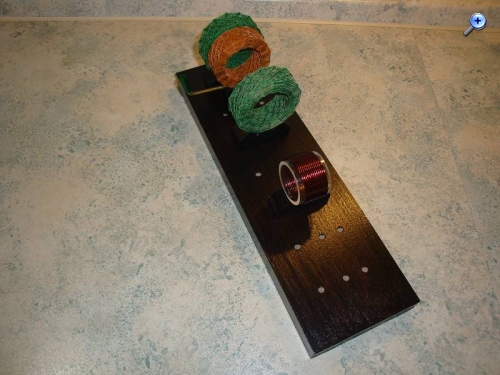

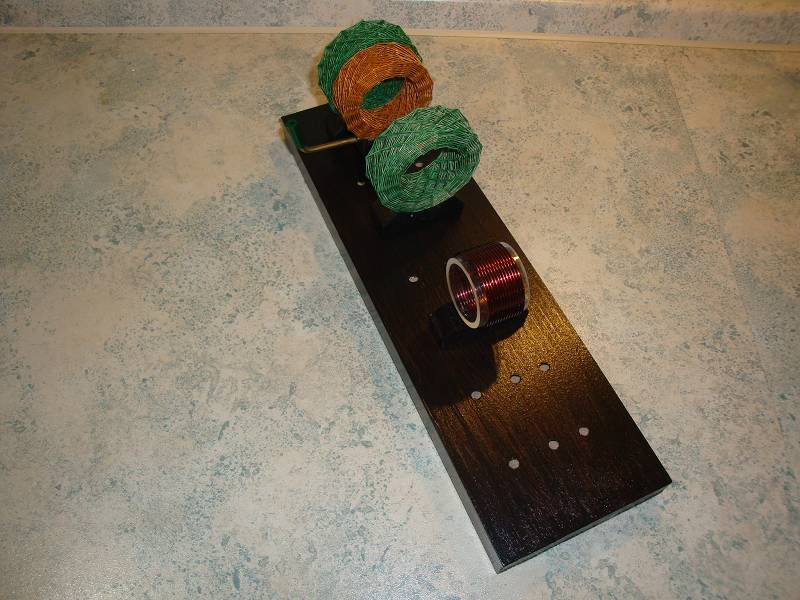

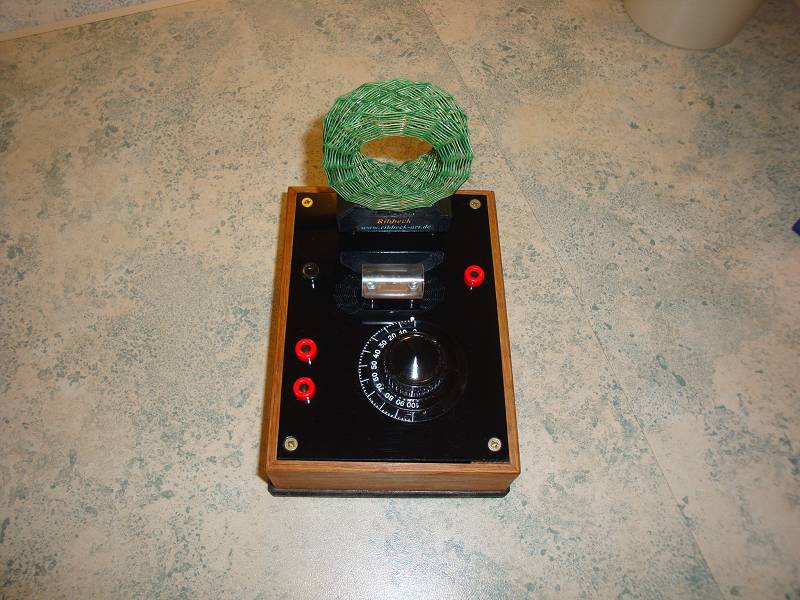

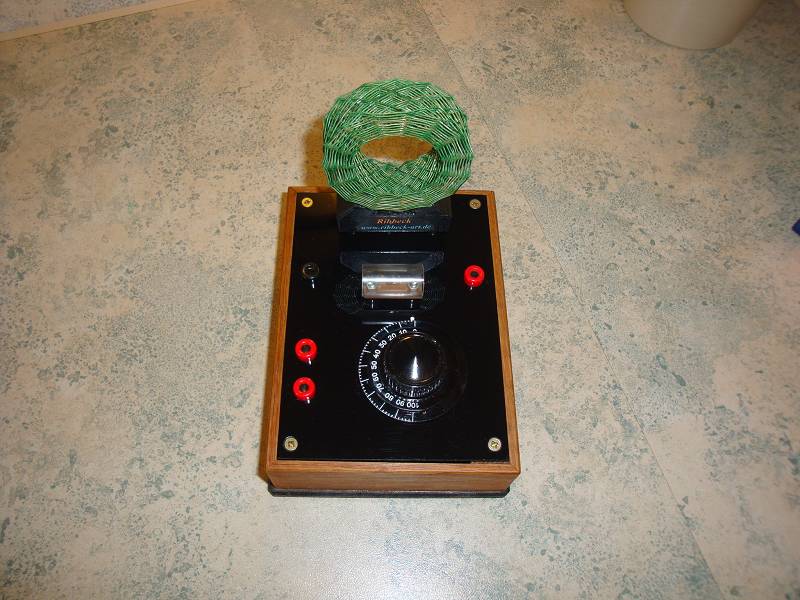

Da ich von der Kiste ein Holzrest übrig hatte und die Farbe gerade auf war hier mal was schnell zwischendurch... Diie Spulen stammen nicht aus meiner Fertigung dafür ist aber der Spulenhalter von mir.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Rolf,

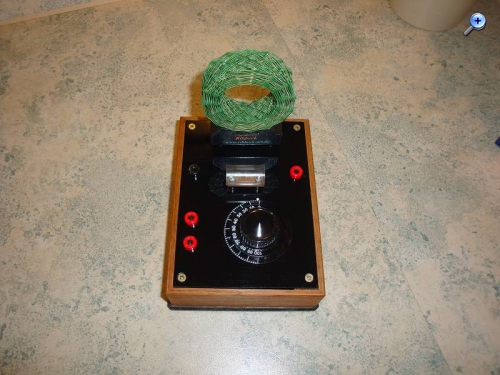

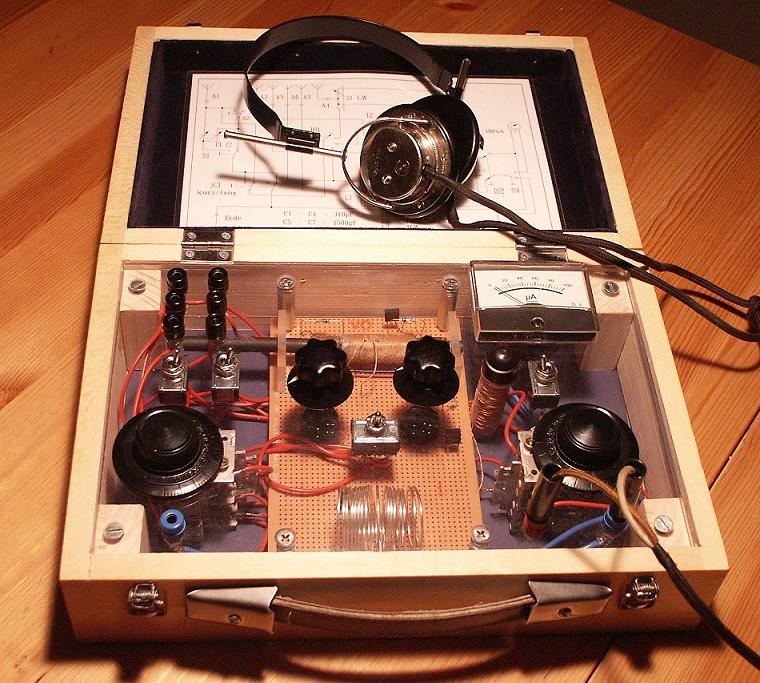

ich beobachte Deinen Beitrag und wollte mal mein Lob aussprechen. Das sieht handwerklich alles schon sehr gut aus. Ich habe mal einen Detektor in solch eine ähnlichen Kiste eingebaut. Hier mal ein Foto im Anhang.
Diese durchsichtige Bauweise gefällt mir auch sehr gut. Meinen Makrolondeckel kann man nicht aufklappen,.. aber braucht man ja auch nicht...sind ja keine Batterien vorhanden bzw. auszutauschen Der dunkle Anstrich wird Deinem Holzkästchen das "gewisse Etwas" geben".
Ja weiter so...
Noch eine Frage zu den wunderschönen Wabenspulen. Du hast Dir verschiedene Induktivitäten wickeln lassen. Das ist sehr gut. Welche Unterteilung für MW in H willst du versuchen? Ganz rechts... die Cu- Lackdrahtzylinderspule ist für KW..oder? Ich kann das nicht genau auf dem Bild erkennen.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Joe
Ein feines Gerät hast du da gebaut. Dein Konzept als Koffer mit Griff finde ich sehr gelungen.

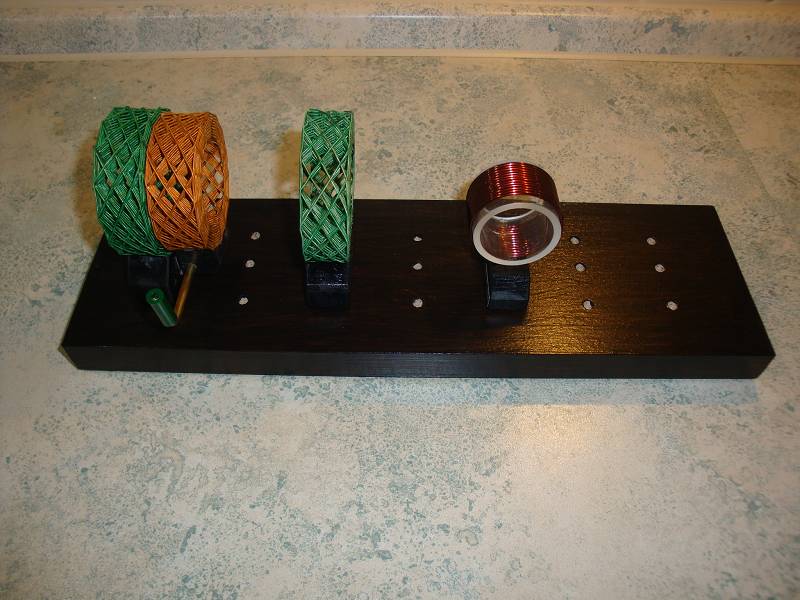

Ja, die rechte Spule ist für KW und die mittlere für MW. Der linke Koppler mit der Schwenkspule ist ebenfalls für den MW Bereich gedacht. Diese Spulen gehören zu folgenden Detektorbausatz den ich im Internet erworben habe. Die Spulen für KW und MW gehörten zu dem Bausatz dazu und den Schwenker habe ich später dazu erworben.
Ich habe mittlerweile meine Platte gebohrt und werde später ein Bild einstellen.
