So viel ich weis nicht. Es gibt zwei Möglichkeiten, die aber zwei Röhren erfordern: Eine ECC 83, deren zwei Triodensysteme je dem des C System einer ECL 86 entsprechen. Also im Prinzip ein System verwenden, oder eine EBC 91 deren C System gleich dem C System der obigen Röhren ist. Die Dioden der EBC 91 werden beim Audion nicht gebraucht. Es gibt allerdings Schaltungen wo die Gleichrichterstrecke Katode - Gitter des Audion durch eine extra Diode ersetzt wird. Das vermindert Verzerrungen.
Zum AÜ ist es so, das Eintakt AÜ für Röhren nich ganz billig sind, für einfache EL 84 AÜ sind so 40 - 60 € einzuplanen. Das besondere an ET AÜ ist ein Luftspalt, der die Vormagnetisierung durch den Anodengleichstrom herabsetzt. Das wiederum erfordert mehr Kupfer und Eisen um die geforderte Induktivität zu erreichen. Diese sollte möglichst groß sein um eine genügende Frequenzuntergrenze zu erreichen. Deshalb gehen HighEnd AÜ auch in die hunderte €, na ja und Verdienen wollen alle ja auch noch. Gerade mal geschaut ein einfacher EL 84 SE Übertrager ist für 29 € + VK zu bekommen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Ok, danke, dann ist das im gesamten auch noch ganz schön viel für einen Schüler ... Ich denke, die Methode mit dem Trafo und der ECL86 ist dann doch noch ok. Es geht mir, wie Andreas zu seinem Projekt schrieb, eher nicht um eine HIFI Qualität, sondern einfach darum, ein "bisschen" Radio zu hören. Oder Andreas, merkst Du bei dem Trafo einen unsauberen Klang?
Audionschaltungen haben in Abhängigkeit zur Felstärke (und den daraus resultierenden Arbeitspunkt der Audionröhre) generell einen etwas leicht angezerrten Klang, der Klirrfaktor ist teilweise bemerkbar. Will sagen, schon das Signal, dass auf die Endstufe trifft, kann schon ein wenig beeinflußt sein.
MIRAG: Dann werde ich mir die Teile für die ECL86 Entstufe bestellen.
falls Du noch nichts bestellt hast, würde ich an Deiner Stelle noch mal eine Alternative überdenken:
Statt der teuren ECL86 (ca. 35 Euro bei BTB) kann man ebensogut die billige PCL86 (ab ca. 5 Euro) einsetzen. Die Röhrensysteme in beiden Röhren sind die gleichen. Nur die Heizung ist unterschiedlich. Alle Schaltungen für die ECL86 funktionieren daher auch mit der PCL86. Bis auf die Heizung. Das ist mit den heutigen Möglichkeiten aber kein Problem.
Bei Jan Wüsten gibt es (falls Dir noch nicht bekannt) Ausgangsübertrager aus alten Radios ausgebaut für ca. 1/4 des Preises, den man für einen neuen Übertrager ausgeben muß. Für Deine Zwecke voll brauchbar. Netztrafos als Übertrager sind nicht so das Gelbe vom Ei - Notlösung halt - und kosten auch nicht viel weniger.

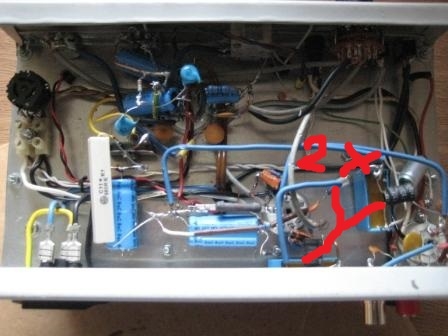

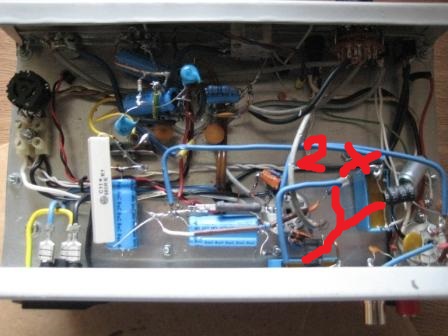

Denk mal über das nach, was Heinz geschrieben hat. Habe das Eingangs schon erwähnt. Die PCL86 ist die günstigerer Wahl und funktioniert bestens. Siehe auch mein Verstärkerprojekt.
Wie soll dein CW Filter funktionieren? Habe einen 2 Kreis passiven NF Filter mit einer Röhre verbaut. Da gibt es verschiedene Möglichkeiten. Bring erst mal das Teil zum laufen. Später kannst du es immer noch verbessern. Einen Tiefpass 5KHZ kannst`e schon jetzt mit einbauen. Der stellt kein Problem dar.
Es gibt auch - traurig aber wahr - Radios, die will einfach keiner. Manchmal sind's nur Chassis, oder Radios mit zerbröseltem Gehäuse,... Die gibt's dann in der Bucht für 1€ + Versand und Du hast eine Endstufe mit AÜ+Röhren, einen Netztrafo, Röhrenfassungen, Bastelmaterial, ein Chassis auf dem sich viele Versuche durchführen lassen, Drehko, Schwingkreise,....... Nur mal so. Hoffe, wegen des Vorschlags kommt jetzt nicht der Lynchmob ;)
Heinz, daran hatte ich nicht wirklich gedacht. Dann werde ich zum Heizen noch einen kleinen Trafo + Vorwiderstand nehmen. Gut, dass die PCL so verschmäht wird An Wuestens hatte ich schon gedacht, allerdings hatte ich aus dem Blickfeld verloren, dass es dort auch AÜs gibt.
Andreas, gut, dann bring ich lieber das Teil erstmal zum laufen. Danke für die Bestnr.
Uli, danke für den Tipp, allerdings habe ich keinen Platz mehr im Keller. Ich sollte mir auch wie der Jupp ein Lager zulegen
PS, Fällt jemanden ein 0815 Radio ein, welches eine ECL86 Endstufe nutzt? Das suchen gestaltet sich mit dem Handy mehr als schwierig :/
Tausende! Guck mal in's .ORG, da kannst Du Geräte nach Röhrenbestückung suchen. Wenn Du da nur "ecl86" eingibst, dann wirst Du ERSCHLAGEN vor Ergebnissen. Für ein zerlegtes Radiochassis braucht man übrigens kein Lager, das passt zur Not noch unter's Bett ;)
