Re: "The Black Receptor". Update. Und andere Projekte

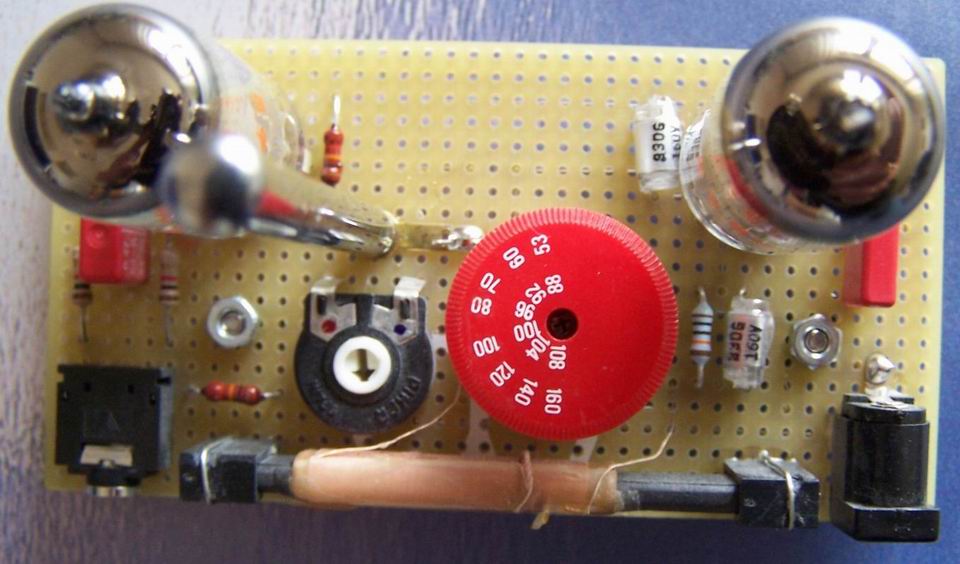

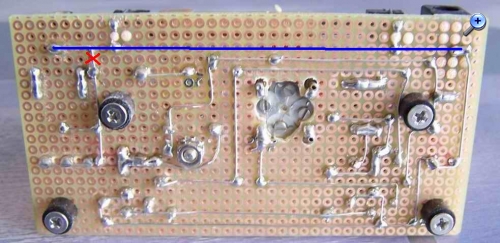

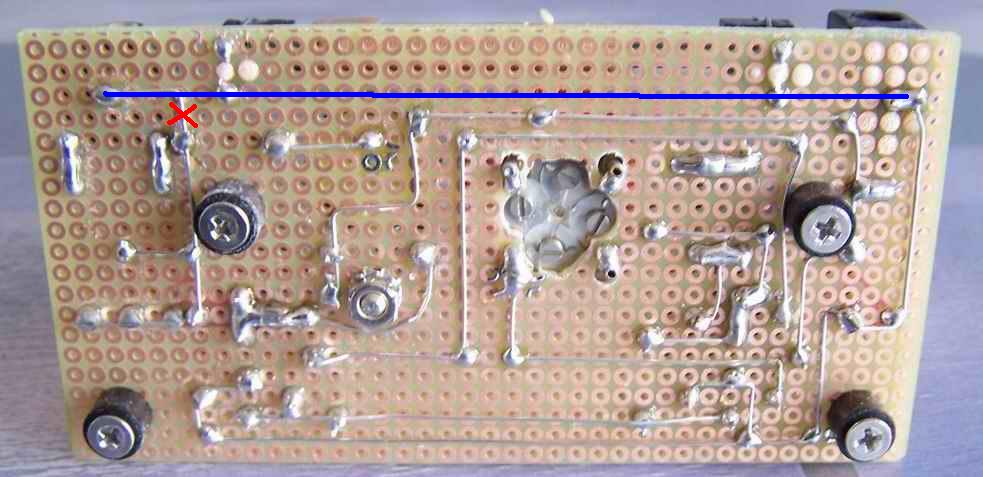

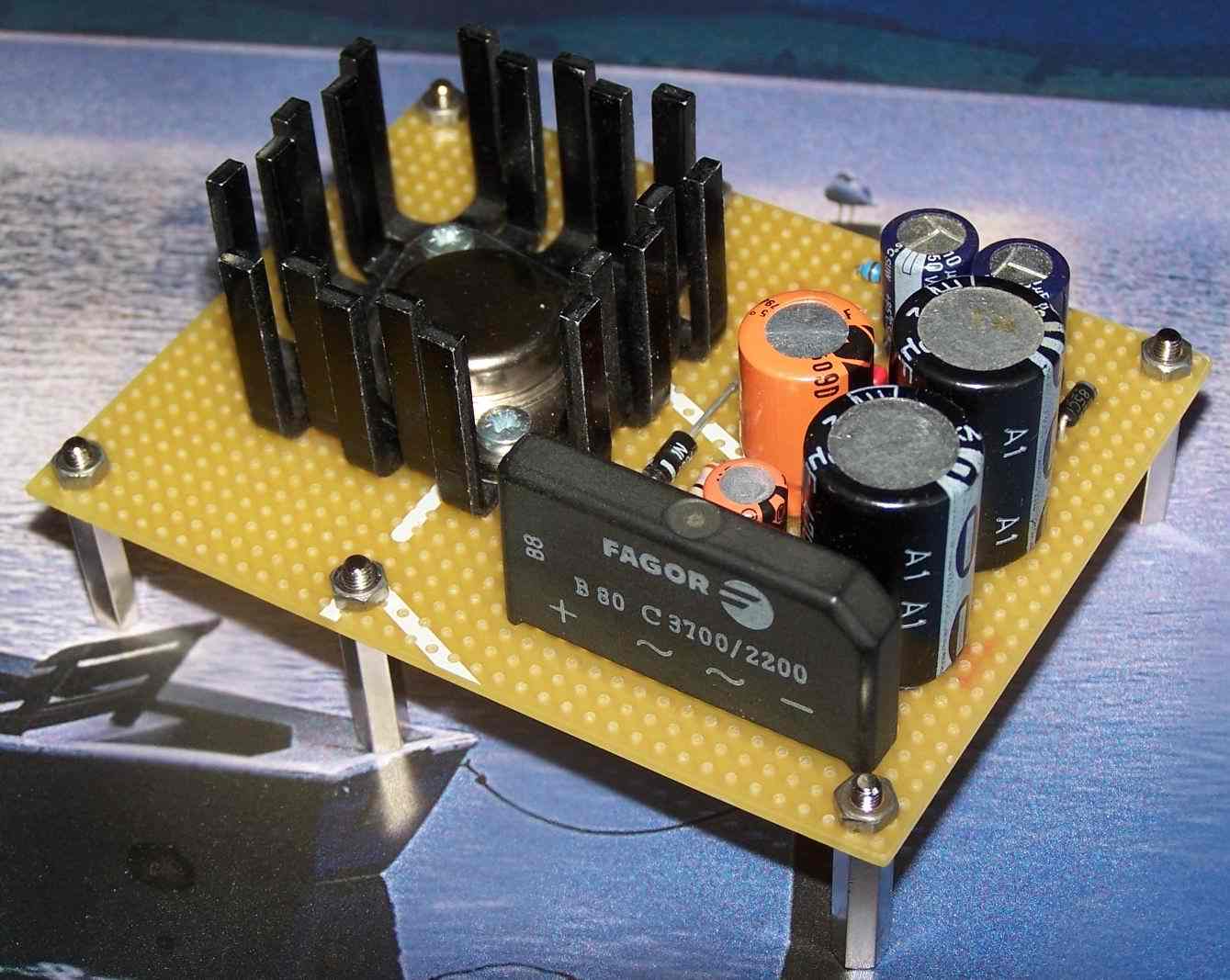

Hallo Ralf, der Zweck heiligt die Mittel! Und von oben sieht man es ja nicht! Sieh mal eine von meinen Platinen: Regelbares 24Volt-Netzteil mit Gittervorspannungserzeugung für Röhrennetzteil.
"Früher" hab ich viel geätzt, aber bei einer Schaltung lohnt sich der Aufwand nicht!
Viele Grüße aus Loccum, Wolfgang.
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Wolfgang
Du wirst schon wissen warum du die Platin nur von oben zeigst.
Im Ernst:
Ich habe enorme Probleme irgend etwas mit 25 mm Durchmesser zu finden damit ich die MW Spule wickeln kann. Heute Abend wird die neue Spannungsversorgung eingebaut.
Wenn ich nun so einen Deckel nehme der ca. 50-60mm Durchmesser hat, wie soll ich an die neue Windungszahl kommen? Verhältnis? Prozentrechnung?
Ich habe so schon Probleme weil ich immer davon ausgegangen bin eine MW Spule müsste so ca. 180 uH haben wenn der Drehko ca. 500 pF hat.
Meine erste gewickelte Spule mit 23mm Durchmesser (2mm weniger) auf Kunststoffrohr mit genau den angegebenen 83 und 5 Windungen kam aber nur auf 105 uH vom Anfang bis zum Ende.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Opa Wolle
Deine Methode ist ein sehr pragmatischer Lösungsweg. Einfach nachzumachen und ohne zusätzliche Umweltbelastung durch das Ätzbad. Hätte Interesse an Deinem Mittelwellen-Prüfsender-Schaltplan mit evtl. Bauteilangaben. Vielleicht könntest Du mir das "zufunken"... Dein Prüfsender sieht, wie auch Dein Mittelwellenaudion sehr gut aus.
Re: "The Black Receptor". Update. Und andere Projekte
Hallo zusammen,
Bei Bastelprojekten ohne das Vorhandensein eines Mess-Senders hilft oft "Versuch und Irrtum". Will sagen: Will man sich an die richtige Windungszahl herantasten, baut man die Spule dreimal mit steigender Windungszahl und prüft welche am Besten den MW-Bereich abdeckt.
Re: "The Black Receptor". Update. Und andere Projekte
Hi, Danke für Euer Lob, der Sender ist von: MW-Prüfsender mit 2 x EF95 / 6SH1P von Burkhard Kainka hier der originale Schaltplan:
Bitte beim Einstellen von Schaltplänen die Urheberrechte beachten. Klaus, Co-Mod.
Auf Burkhards Seite findet ihr noch mehr, dort ist auch das Audion zu finden. Ich habe den Sender mit vorhandenen 6AK5 aufgebaut, die Modulation ist aber nicht zufriedenstellend! Man sollte doch die vorgeschlagenen Röhren nehmen!
Re: "The Black Receptor". Update. Und andere Projekte
Hallo Rolf,
Floh2012: Da ich keine eigenen Erfahrungswerte habe, bin ich gezwungen mich strikt an Rainers original Plan zu halten. Er hat folgende Daten angegeben:
Wenn ich nun so einen Deckel nehme der ca. 50-60mm Durchmesser hat, wie soll ich an die neue Windungszahl kommen? Verhältnis? Prozentrechnung?

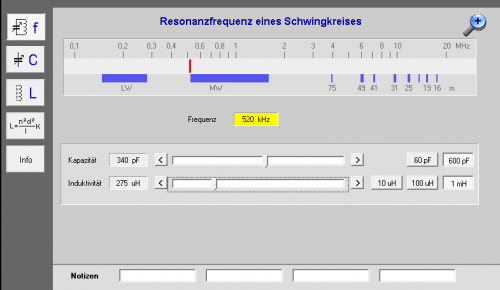

Für Zylinderspulen ist ein Rechner wie ELOCALC sehr gut,.. um ersteinmal ungefähr die Hausnummer zu haben. Du kannst damit die Windungszahl bei einem gewissen Durchmesser bestimmen. Wichtig ist nur, dass der Durchmesser < der Spulengesamtlänge ist. Damit könntest Du Rainers Vorgabe mit 25mm ausrechnen und dann auf z.B 30mm gehen. Immer ein paar Windungen mehr aufwickeln...denn abwickeln geht immer!

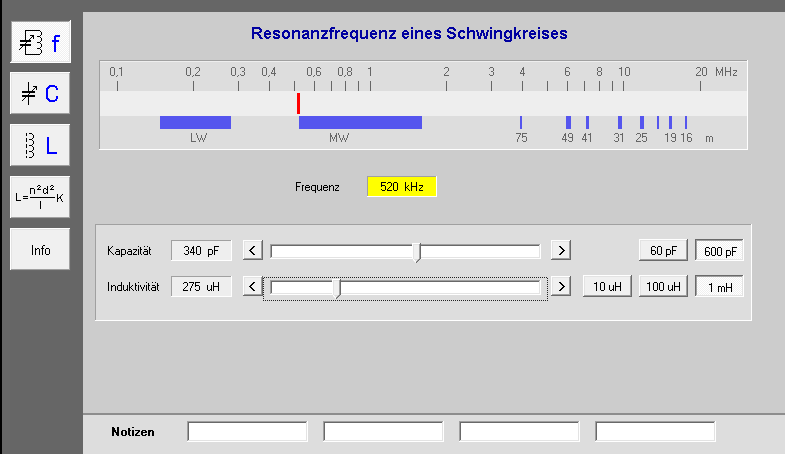

Den sehr schönen ELOCALC gibt es als freeware im www. Den passenden Drehko kannst Du gleich mitbestimmen. Die Resonanzfrequenz wird auch visuell dargestellt. Das Teil ist sehr zu empfehlen und kommt nach meiner Erfahrung, ganz nah an die Praxis ran. Wenn Du das alles mit der Hand ausrechnen willst, geht das natürlich auch !
