Nun Rolf,

den Wert findest du in den Datenblättern der Röhren. Oder aber du suchst im Netz nach Bauvorschlägen mit den entsprechenden Röhren; meist findet sich dort die Angabe für den AÜ.

Zur Not lässt sich sogar ein vorhandener Netztrafo verwenden, man sollte ausprobieren, ob das Ergebnis einen zufrieden stellt.

Viele Grüße,
Klaus

Hallo Klaus

Genau so habe ich es mit einem Detektor und dem Black Receptor mit einer Röhre gemacht. ein kleiner Trafo Prikär 230V Sekundär 6V mit der Primär Seite an den Kopfhörerausgang angeschlossen bringt etwa die doppelte Lautstärke bei meinen Händy Ohrstöpseln.

Ich muss das Ding aber noch mit dem 100V Übertrager vergleichen.
Möglicherweise ist ja beides noch nicht Ideal, aber darum kümmere ich mich noch.

viele Grüße

Rolf

joeberesf:

---

Hallo Rolf,

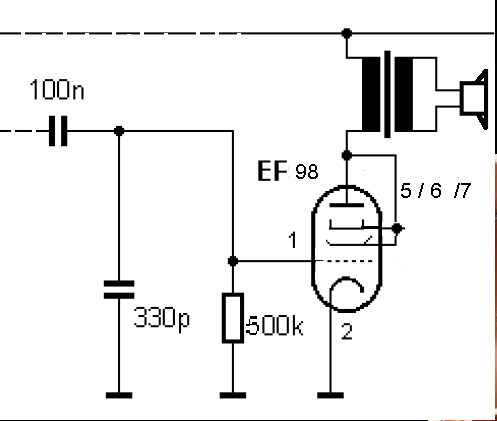

versuch mal diese einfachste Variante. Die EF98 wird hier als Triode betrieben.
Du kannst den Pin 7 aber auch gegen Masse legen. Die 330pF kannst Du weglassen.
Die 100nF ist Dein C8.

Die Primärwicklung sollte relativ hochohmig sein.

Gruß

Joe

Hallo Joe

Sorry ich meine Pin 7 nicht Pin 3

Pin 3 bildet mit Pin 4 die Heizung und die sind alle drei in Reihe geschaltet und funktionieren ja auch.

Pin 7 weil du ja schriebst das dieser auch auf Masse könnte.

Dieser Schaltungsteil ist die dritte Röhre.
Die Spannung bricht nicht zusammen ich höre ja was aber viel leiser als ohne die dritte Röhre.
Gemessen habe ich noch nicht.

Ich arbeite derzeit ohne Übertrager.
Aber vorher war es ohne Übertrager ja auch lauter...

oder besser so gesagt:

Ich habe eben die Kiste in den Keller geschleppt Erde von der Heizung angeschlossen und eine Antenne im Keller gespannt.

Ich habe nur ohne Übertrager nur zwei leise Sender empfangen aber die waren deutlich zu hören.
Nun habe ich die dritte Röhre in Betrieb genommen und ebenfalls ohne Übertrager (gleiche Bedingungen) und habe erwartet das es mit der dritten Stufe lauter wird.
Aber nun ist es viel leiser geworden...

viele Grüße

Rolf

Hallo Rolf,

die Schaltung schwingt bestimmt wild , wei die Gesamtverstärkung jetz größer ist.

Entkopple die Anodenspannungsleitung der einzelnen Stufen mal mit R/C-Glieder . Der C sollte 1....10µF betragen und am Widerstand sollten 1...2V abfallen.

Viele Grüße
Bernd

.... und vergessen Sie nicht Ihre Antenne zu erden !

Hallo zusammen

Erst einmal vielen Dank für euren Einastz.

Ich habe zunächst den original Plan (der mit den zwei Stück EF98) aufgebaut und zwar ganz genau so.
Dann habe ich um die dritte Röhre erweitert.
Hier habe ich bei den Werten zwei Abweichungen:

statt 330 pF 470 pF gegen Masse
statt 500K 470K gegen Masse

Ich hatte halt nix anderes da.

Soeben habe ich meinen 100V Übertrager ausgemessen den ich extra für dieses Projekt gekauft habe. Das Ding eignet sich überhaupt nicht weil der größte gemessene Widerstand gerade mal 460 Ohm beträgt.

Darauf hin habe ich ein 9V Steckernetzteil geschlachtet, die Gleichrichtung abgeknippst und etwa 1 K Ohm auf der Primärseite gemessen. Diese Seite habe ich nun an den Ausgang des Radios gelegt.
Die Sekundärseite mit ca, 1,2 Ohm hängt an meinen Handy Kopfhörer.

Nun hat sich die Lautstärke stark erhöht und ich habe im Keller den Deutschlandfunk empfangen.

Nun bin ich wieder mit der Kiste nach oben umgezogen und habe meine 2 x ca. 12 Meter Außenantenne bestehend aus 1,2mm Kupferlackdraht in 3 Meter Höhe über dem Boden angeschlossen.

Wenn ich nun zwischen den Punkten am alten Ausgang hinter dem C8 und dem neuen Ausgang Pin 5,6 und 7 der dritten Röhre vergleiche, dann brüllen mir die Sender fast in den Ohren.

Ich hatte halt die Vorstellung das mit der dritten Röhre Lautsprecherempfang möglich ist. Da ich aus der Silizium Technik komme, habe ich vergessen wie hochohmig hier alles ist...

Der 9V Trafo mit seinen 1 K Ohm ist ja auch noch nicht die ideale Lösung.
Wo bekomme ich nun einen passenden Übertrager her?

Weiterhin neigt das Gerät mit der dritten Röhre zu Schwingungen je nach dem wo meine Hände sind.
Außerdem ist es noch so das ich daß das Poti für die Rückkopplung (47K Ohm) höchstens einen cm Drehweg hat bevor es Pfeift. Der Rest des Wegs ist also ungenutzt. Allerdings habe ich das bisher nur bei MW ausprobiert.


OK, das Radio spielt schon mal, möchtet ihr mir bei den Optimierungen behilflich sein?

@ MB-Radio

Kannst du mir das mit dem Entkoppeln genauer erklären ?



viele Grüße

Rolf
