Wie sehen eure Eigenbauaudione aus?
  •
 1 2 3 4 5 6 .. 10
 1 2 3 4 5 6 .. 10
13.09.13 12:45
Ronn

WGF-Premiumnutzer

13.09.13 12:45
Ronn

WGF-Premiumnutzer

Re: Wie sehen eure Eigenbauaudione aus?

Hallo Wolfgang,

wenn Du uns mit solchen THELKO-Schätzen anfütterst .... dann musst Du uns schon alle Geräte präsentieren!
Und dein 80m-Gerät.... alles hat einen Preis!

@Andreas: Was für eine Ami-Röhre suchst Du denn? Bitte mal melden ... vielleicht läuft mir eine durch die Hand mit der passenden Bezeichnung. Obwohl alles Original und OVP-aussieht, prüfen werde ich die in diesem Leben alle nicht mehr .... es sei denn es leiht mir jemand einen computergestützen Röhrentester und seine Arbeitskraft!

Gruss Ronn

Zuletzt bearbeitet am 13.09.13 12:46

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
14.09.13 20:59
Opa.Wolle

WGF-Premiumnutzer

14.09.13 20:59
Opa.Wolle

WGF-Premiumnutzer

Re: Wie sehen eure Eigenbauaudione aus?

Hi,
gerade habe ich meinen Empfänger an die Langdrahtantenne angeschlossen und höre so gut wie nix,
das Gerät wird mangels Antennenabstimmung quasi erschlagen.
Aber mit nur einem Meter Draht und Erde höre ich zur Zeit 18:58UTC EA3JE mit CQ-DX, um 18:29UTC IV3YER, ebenfalls mit CQ-DX.
Die Skala stimmt nicht mehr so genau, aber so ungefähr auf 3,78MHz.
Auf jeden Fall wäre ein 10-Gang-Poti für die feine Rückkopplung von Vorteil, ebenso ein S-Meter.
An 3905KHz ist ein Musiksender zu hören, ein Holländer Radio Alice.
Was hört ihr?

Zuletzt bearbeitet am 14.09.13 21:22

31.10.13 08:21
kurzwellendx

Einsteiger

31.10.13 08:21
kurzwellendx

Einsteiger

Re: Wie sehen eure Eigenbauaudione aus?

Hallo...

Ein sehr interessantes Forum mit tollen Projekten.Schön das es noch
Radiobastler gibt.Hier noch ein paar Bilder von meinen Audions.






Gruss an alle...Enrico

Datei-Anhänge
vierrhren nahaufnahme.JPG vierrhren nahaufnahme.JPG (277x)

Mime-Type: image/jpeg, 239 kB

IMG_2144.JPG IMG_2144.JPG (247x)

Mime-Type: image/jpeg, 371 kB

31.10.13 08:52
wumpus

Administrator

31.10.13 08:52
wumpus

Administrator

Re: Wie sehen eure Eigenbauaudione aus?

Hallo Enrico,

willkommen im Forum. Das sind feine Arbeiten!

Kannst Du die Modelle noch genauer beschreiben?



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

31.10.13 09:40
Opa.Wolle

WGF-Premiumnutzer

31.10.13 09:40
Opa.Wolle

WGF-Premiumnutzer

Re: Wie sehen eure Eigenbauaudione aus?

Hallo Enrico,
auch von mir ein herzliches Willkommen.
Ich bastele auch an einem Gerät mit drei Röhren und würde mich sehr für Deine Technik interessieren.

31.10.13 09:53
MIRAG

WGF-Premiumnutzer

31.10.13 09:53
MIRAG

WGF-Premiumnutzer

Re: Wie sehen eure Eigenbauaudione aus?

Hallo Enrico,

herzlich Willkommen im Forum!
Die schauen gut aus! Ich habe die irgendwo schon mal gesehen. Hast Du eine Internetseite?

Ich bin auch Bastelbegeisterter -> schau mal auf meinen Blog (link in der Signatur)

31.10.13 12:14
kurzwellendx

Einsteiger

31.10.13 12:14
kurzwellendx

Einsteiger

Re: Wie sehen eure Eigenbauaudione aus?

Hallo...

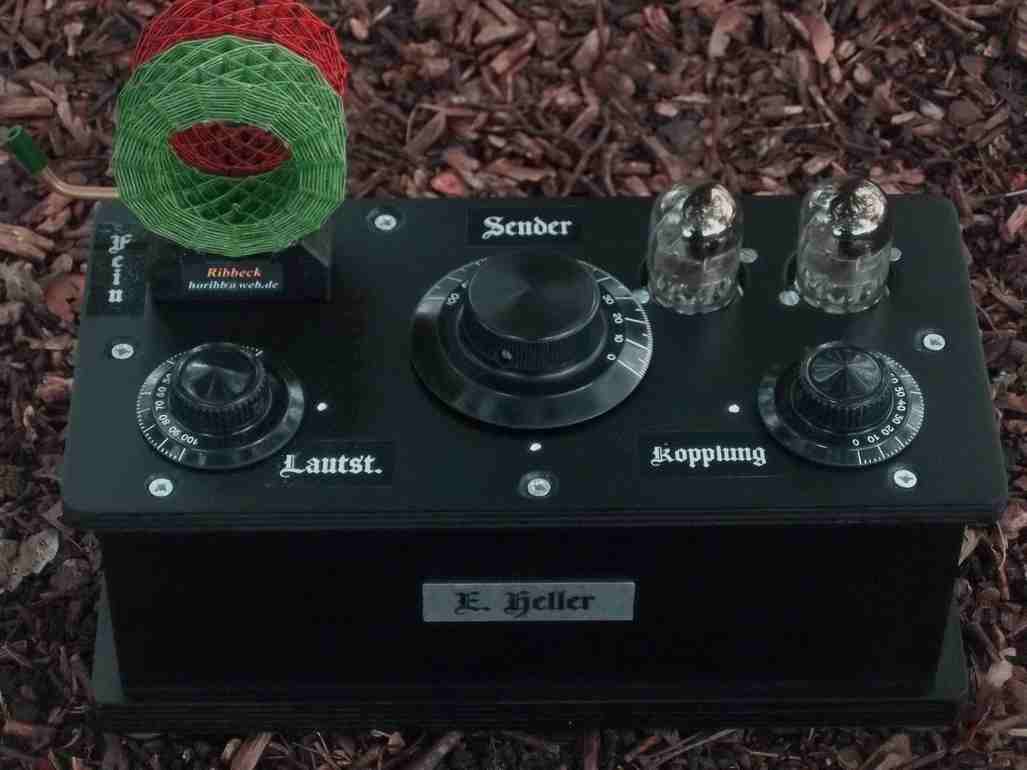

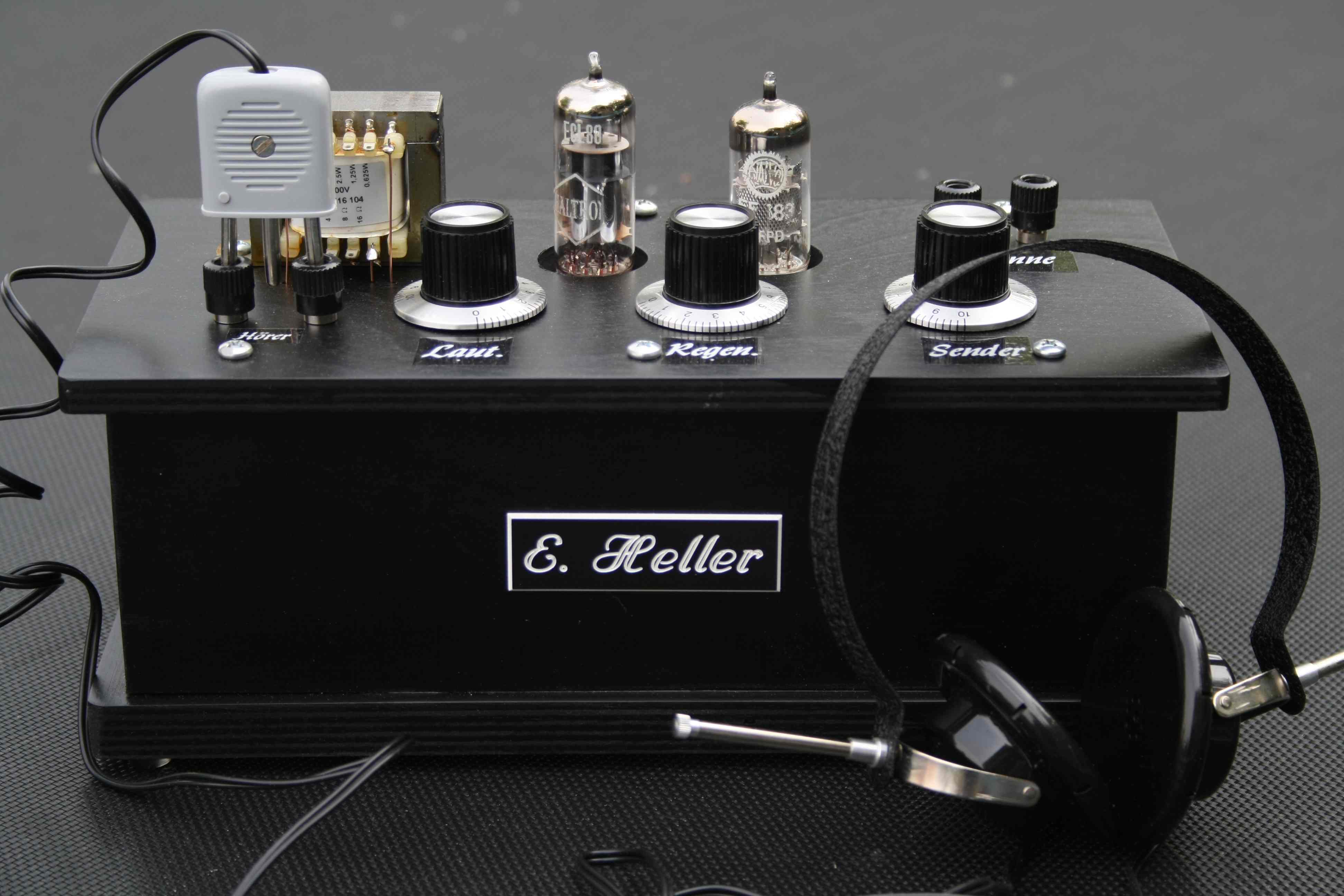

Es sind die "üblichen"Verdächtigen.EF183 und ECL80 für das eine Audion,

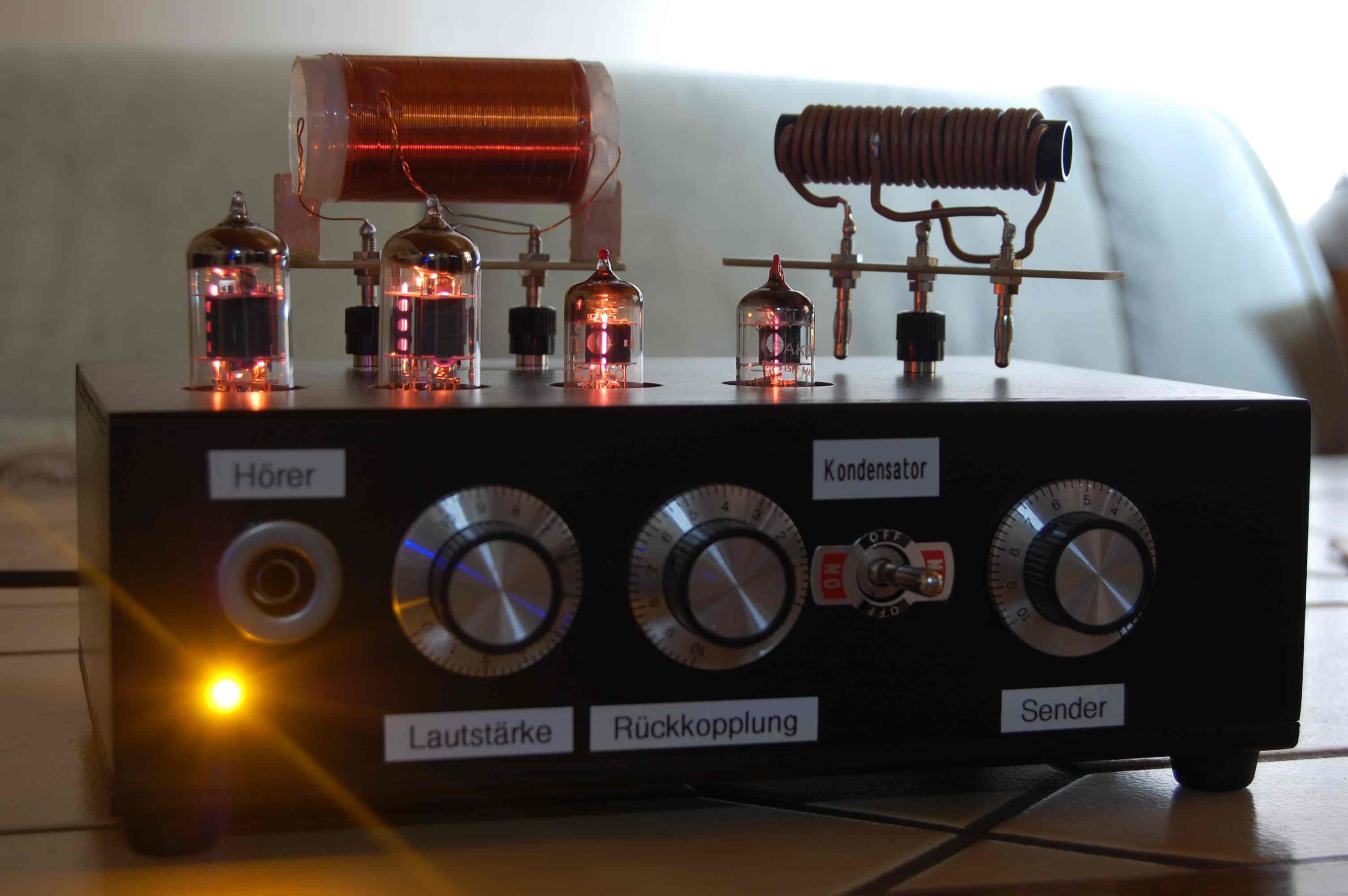

2 EF95 und 2 ECF80 für das Vierröhrenaudion.Dann die 12SH1L mit Spulen

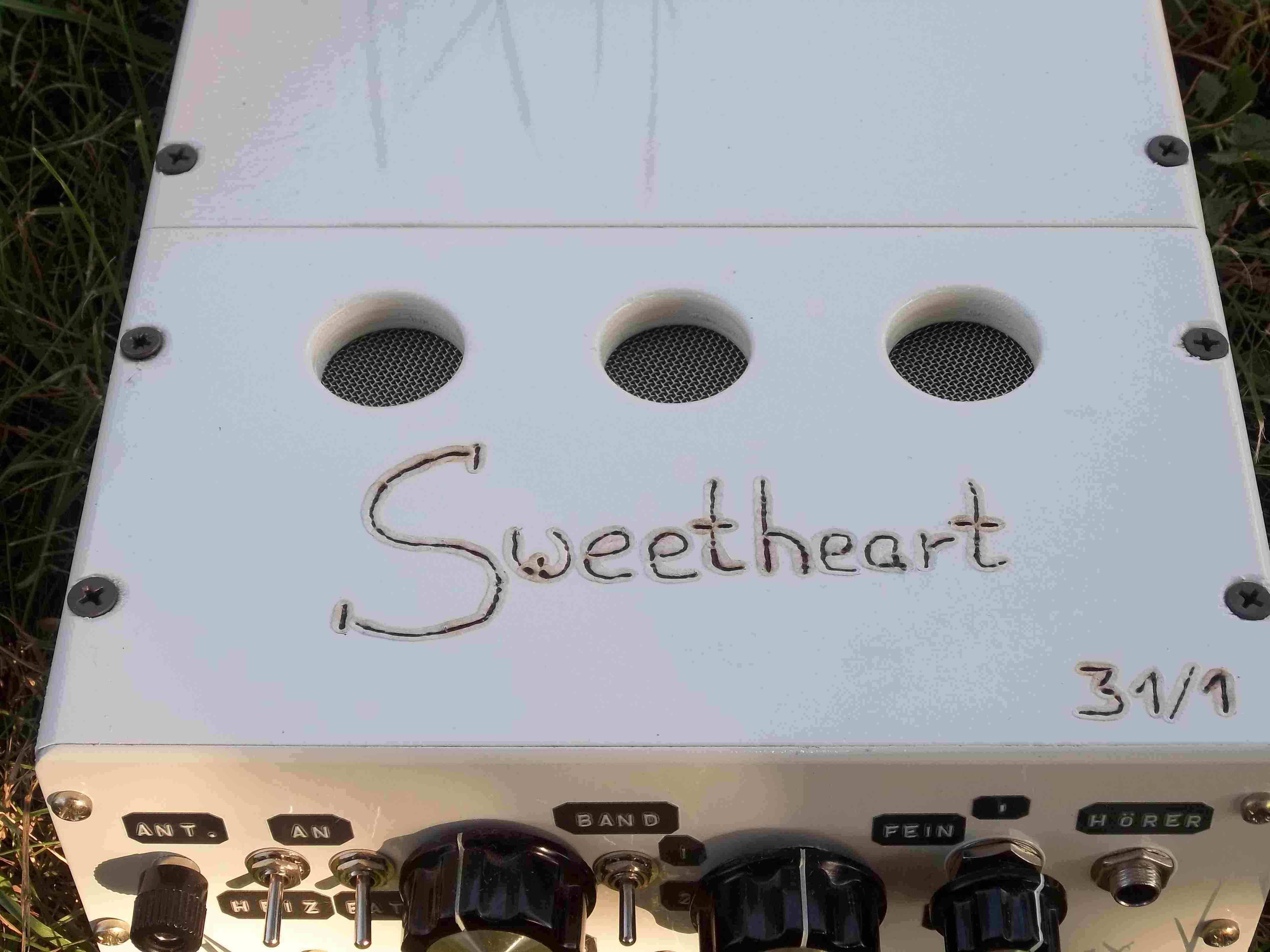

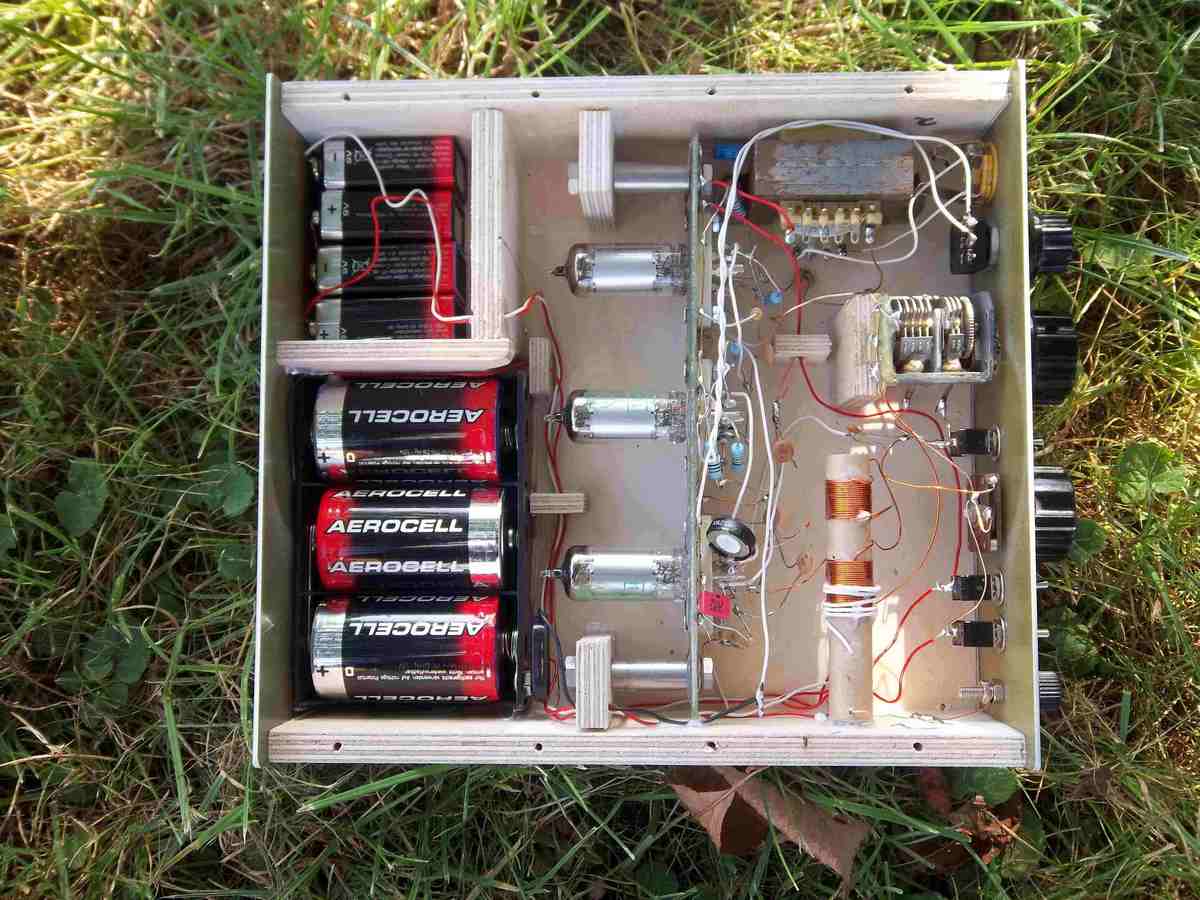

von Ribbek Arts und ein Audion mit 3 DF91 Batterieröhren zum transportablen Betrieb,nach den
Schaltungsunterlagen für den bekannten Sweetheart Empfänger.
Sicher sieht nicht alles professionell aus,aber es hat Spaß gemacht zu basteln.









Viele Grüsse Enrico

Datei-Anhänge
12sh1l2.JPG 12sh1l2.JPG (283x)

Mime-Type: image/jpeg, 84 kB

12sh1l12.jpg 12sh1l12.jpg (250x)

Mime-Type: image/jpeg, 98 kB

df911.jpg df911.jpg (391x)

Mime-Type: image/jpeg, 147 kB

df912.jpg df912.jpg (206x)

Mime-Type: image/jpeg, 400 kB

31.10.13 13:28
Opa.Wolle

WGF-Premiumnutzer

31.10.13 13:28
Opa.Wolle

WGF-Premiumnutzer

Re: Wie sehen eure Eigenbauaudione aus?

"Sicher sieht nicht alles professionell aus,aber es hat Spaß gemacht zu basteln."

Genau so sehe ich das auch!

31.10.13 13:41
MIRAG

WGF-Premiumnutzer

31.10.13 13:41
MIRAG

WGF-Premiumnutzer

Re: Wie sehen eure Eigenbauaudione aus?

Naja, ich finde, das mit den 2 12Sh1L sieht richtig gut aus! Allerdings denke ich, dass eine geordnere Verdrahtung und eine möglichst große Massefläche Deinen Empfangserfolg noch mehr steigern können

31.10.13 14:16
kurzwellendx

Einsteiger

31.10.13 14:16
kurzwellendx

Einsteiger

Re: Wie sehen eure Eigenbauaudione aus?

Da hast Du recht.Es ist doch recht rustikal verdrahtet,da muss ich noch dran arbeiten.
Empfangsmäßig gehen die Audions sehr gut.Durch saubereren Aufbau lässt sich
sicher noch mehr herausholen,da hast Du recht.

mfG Enrico
