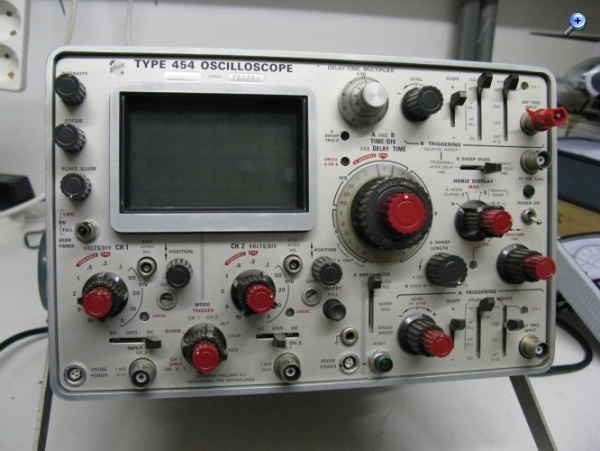

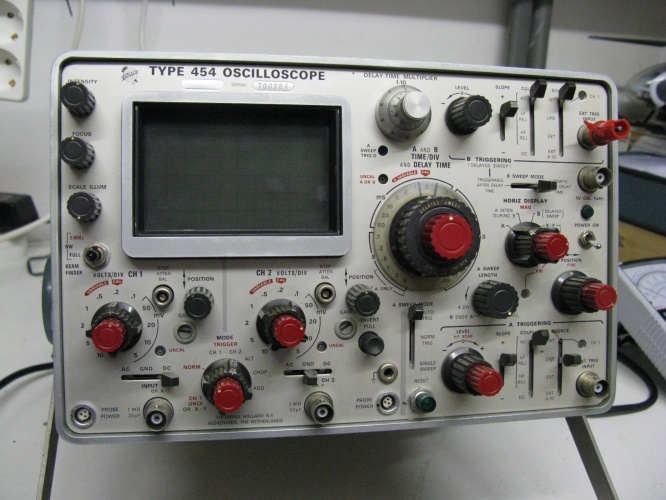

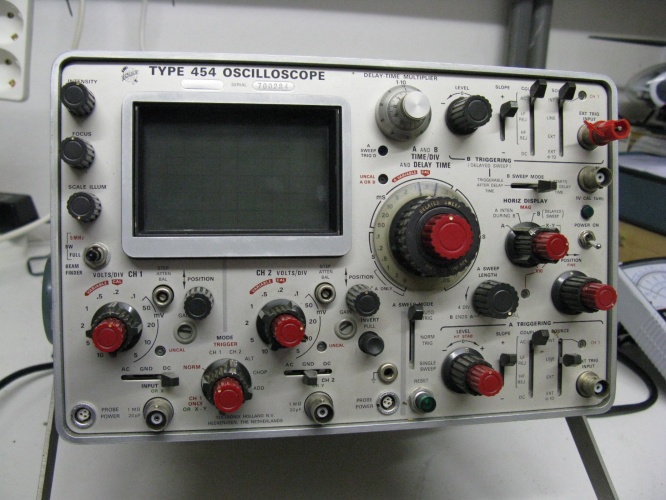

Re: Oscilloscope Tektronix 454
Oszi durch Glimmlampe ersetzen? DAS würde ich gern lesen! Klingt erstmal wie "Backofen durch Taschenlampe ersetzen"...
|
|
|
|
|
|
|
07.06.14 11:08
Klaus WGF-Premiumnutzer
|
07.06.14 11:08
Klaus WGF-Premiumnutzer
|
Re: Oscilloscope Tektronix 454
Hallo Uli,
Zitieren:
Oszi durch Glimmlampe ersetzen? DAS würde ich gern lesen! Klingt erstmal wie "Backofen durch Taschenlampe ersetzen"
so abwegig ist die Idee gar nicht, sieh 'mal hier:
http://www.radiomuseum.org/forum/die_gli...szilloskop.html
Viele Grüße
Klaus
|
|
|
|
|
09.06.14 13:15
Uli WGF-Premiumnutzer
|
09.06.14 13:15
Uli WGF-Premiumnutzer
|
Re: Oscilloscope Tektronix 454
Danke! Gibt ja so viel wovon ich noch nie gehört habe :)
Das ist natürlich ein ganz anderes Kaliber "Glimmlampe" als man es sonst so kennt. Faszinierend.
|
|
|
|
|
09.06.14 15:53
Klaus WGF-Premiumnutzer
|
09.06.14 15:53
Klaus WGF-Premiumnutzer
|
Re: Oscilloscope Tektronix 454
Zitieren:
Gibt ja so viel wovon ich noch nie gehört habe :) Kein Problem, mir geht es genauso.
Viele Grüße
Klaus
|
|
|
|
|
|
|
10.10.16 19:26
Martin.M WGF-Premiumnutzer
|
10.10.16 19:26
Martin.M WGF-Premiumnutzer
|
Re: Oscilloscope Tektronix 454
wie immer zuerst alle Spannungen vom Netzteil prüfen.
Wenn die OK sind,

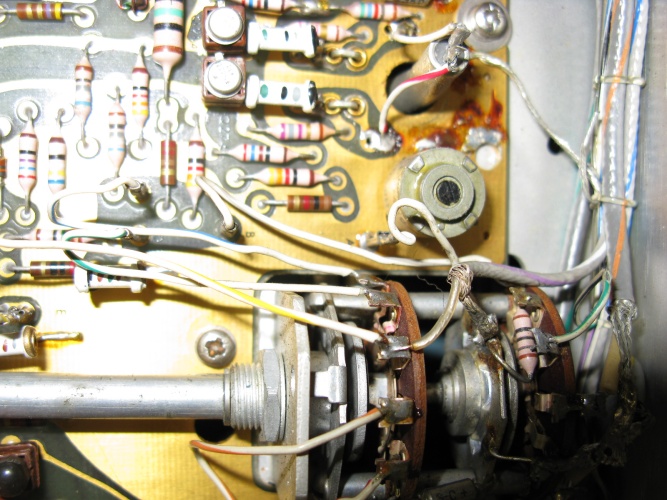

* HORIZONTAL BOARD :
die Anschlüsse zum Röhrenhals;
die Endstufentransistoren (sind das 155-0270 oder sowas)
Sichtprüfung ob da verkokelte Widerstände o.ä. vorhanden sind
lG Martin
|
|
|
|
|
10.10.16 23:07
Kalan  WGF-Einsteiger
|
10.10.16 23:07
Kalan WGF-Einsteiger
|
Re: Oscilloscope Tektronix 454
Hi Martin,
Danke für die schnelle Antwort.
Ich mache mich an die Arbeit - Messungen der Versorgungsspannungen (außer Hochspannung) als erstes Ziel.
mfg
Kalan
|
|
|
|
|
11.10.16 18:32
Kalan WGF-Einsteiger
|
11.10.16 18:32
Kalan WGF-Einsteiger
|

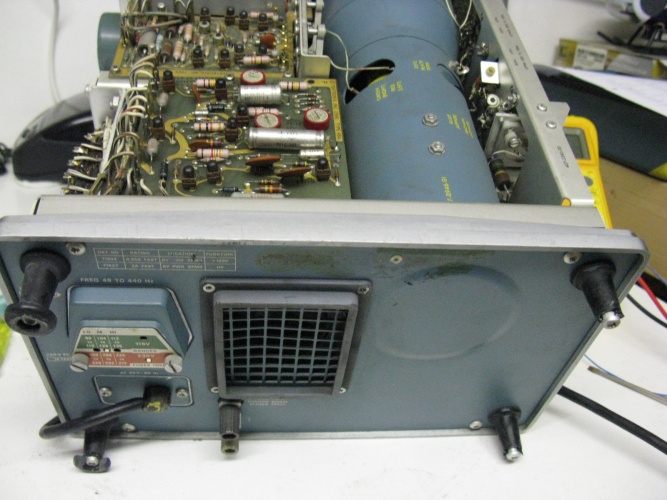

Re: Oscilloscope Tektronix 454
Netzanschluß mit POWER ON: 230 V; 0,49 A; 50 Hz; 112 W (Soll max 126 W)
AC Spannungen Anschluß: Einstellung 230 V M
1.) Sicherungen: F 1101 2A 3AG Fast-Blo, Hinterer Deckel Anschlußbox. Ergebniss: leitet (Sicherung an einem Ende aus Halterung gelöst)
2.) Sicherungen: F 1102 1A 3AG Fast-Blo, Hinterer Deckel Anschlußbox. Ergebniss: leitet (Sicherung an einem Ende aus Halterung gelöst)
3.) Sicherungen: F 1204 0,25 A Fast-Blo, rechts neben Trafo Ergebniss: leitet (Sicherung an einem Ende aus Halterung gelöst)
4.) Sicherungen: F 1437 2A 3AG Fast-Blo, lks neben Trafo, Ergebniss: leitet (Sicherung an einem Ende aus Halterung gelöst)
AC Spannungen am Trafo
Zwischen 14-13:84,5 V
Zwischen 12-11: 67,7 V
Zwischen 11-10: 68 V
Zwischen 10-9: 67,9 V
Zwischen 20-19: 17,0 V
Zwischen 18-17: 16,2 V
Zwischen 16-15: 6,2 V Vorsicht Hochspannung möglich
DC Spannungen an Platine LV REGULATOR; COM Klemme Messgerät an Masse/Gehäuse
Stift A 154 V
Sift B 76,2 V
Stift C 75,1 V
Stift D -12,0 V
Stift E -12,0 V
Stift F -12,2 V
Stift G 1,3 V
Stift H 0,0 V
Stift I 0,0 V
Stift J -0,23 V Am Bauteilanschluß, -0,34 V am Stift
Stift K 13,3 V
Stift L 12,05 V
mfg
Kalan
Zuletzt bearbeitet am 12.10.16 22:31
|
|
|
|
|
12.10.16 17:32
Martin.M WGF-Premiumnutzer
|
12.10.16 17:32
Martin.M WGF-Premiumnutzer
|
Re: Oscilloscope Tektronix 454
die 6,2V am Trafo sind mit ziemlicher Sicherheit über einen Widerstand mit der Kathode der Bildröhre verbunden, d.h. da sitzt heftig Hochspannung drauf ! Also bitte große Vorsicht da was zu messen
Das hat seinen Grund darin daß die Heizung der Bildröhre so wie bei den meisten Röhren nicht allzuviel Isolation zur Kathode hat. Damit da nicht der Blitz überspringt hat man die beiden einfach mit einem Widerstand verbunden ! Das bringt mit sich daß die Heizwicklung auf dem Trafo diese negative Hochspannung führt die an der Kathode der CRT anliegen muß damit die ordentlich arbeitet.
Ich weis es jetzt nicht genau, aber bei alten Tek sind Werte zwischen -1,3 und -4kV üblich. Das Multimeter führt die Spannung natürlich auch während gemessen wird = VORSICHT bitte !
die 150V ist da, 75V auch, prima.

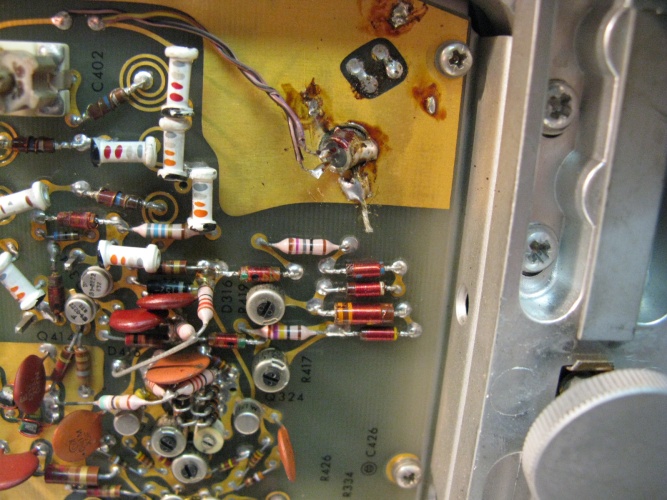

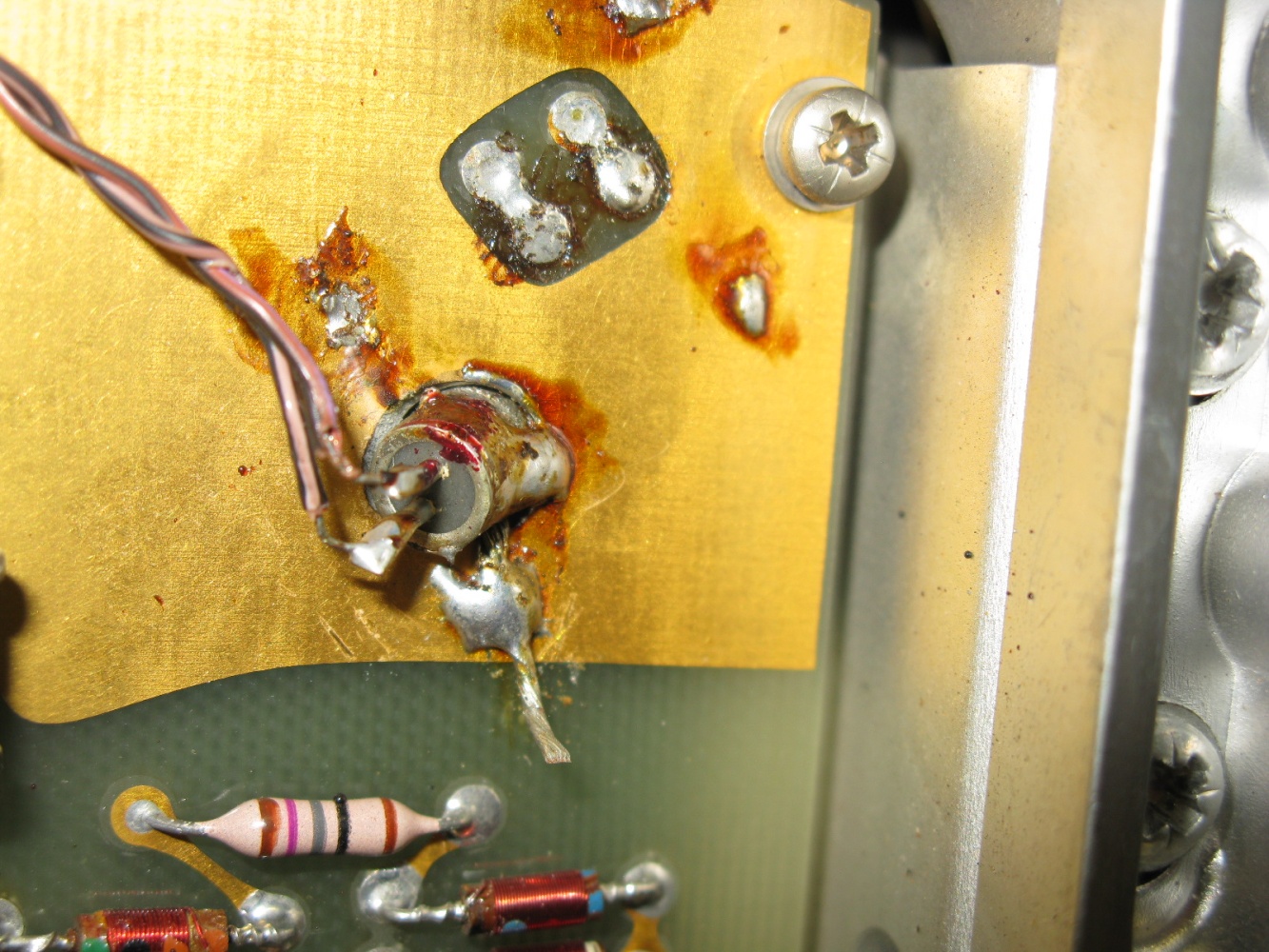

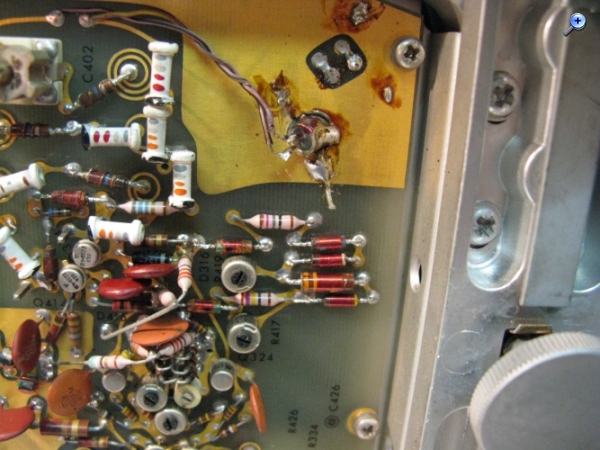

Nun eine penibel genaue Sichtkontrolle des horizontal Ablenkboards.
Da sind 2 Anschlüsse zum Röhrenhals, die müssen kontakt haben (das sind seine beiden horizontalen Ablenkplatten)
Die Transistoren die das ansteuern sitzen alle in Stecksockeln.
die beiden Endstufen müssten 155-0270-00 sein, vertausch die bitte mal und probier ob der Punkt dann auf der gleichen oder auf der gegenüberliegenden Seite sitzt.
Wenn der die Seite gewechselt hat ist einer der beiden defekt.
lG Martin
Zuletzt bearbeitet am 12.10.16 17:37
|
|
|
|
|
12.10.16 22:27
Kalan WGF-Einsteiger
|
12.10.16 22:27
Kalan WGF-Einsteiger
|
Re: Oscilloscope Tektronix 454
Hi Martin,
Danke für Deine Warnung!!!
Ich nehme diese Warnung sehr, sehr ernst! Gott sei Dank ist nichts passiert! Ich werde die Anzapfungen 16-15 am Trafo strikt meiden bei Messungen unter Spannung. Ich werde versuchen auch in meiner Antwort vom 11.10.16 18:32 bei diesem Messwert einen Hinweis auf Gefahr einzufügen. Vermutlich hat mich bei meiner Messung das harmlose Aussehen am Trafo - nichts was auf Hochspannung deutet - getäuscht. Außerdem hatte ich nur an der einen Messleitung den Plastikgriff der Spitze in der Hand - und möglicherweise waren es nur die 1 kV. Und, ich selbst saß gut isoliert auf einem Stuhl.
wie siehst Du das mit den - 12 V an den Zapfen D, E und F ? auch gut ?
Vielen Dank für die Anleitungen für das weitere Vorgehen an den horizontalen Ablenkplatten. Da mache ich mich jetzt dran.
mfg
Kalan
|
|
|
|
|
|
