Matt:ich dachte eher wie meine Avatar, zieht der Spuren beim langsame zeitablenkung? -> P2 (blaugrün) P2 Leuchtstoff, blaugrün mit stärkere Nachleuchte Martin´s Avatar ist da P31 CRT, grün mit schwache Nachleuchte.

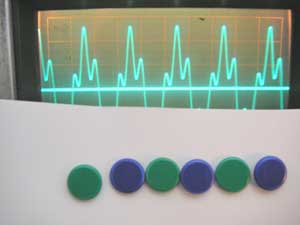

Ist grün mit schwachem Nachleuchten. Hier kommt der Fotobeweis (Tageslicht, linkes Bild mit Reißzwecken).
Martin:das dürfte ein Mesh sein, also metallene Abschirmung aus dünnsten schwarzen Drähtchen, später bekannt als Option 3. ES kommt öfters vor, EMV dichte Bauweise. Leider macht das etwas unscharf.

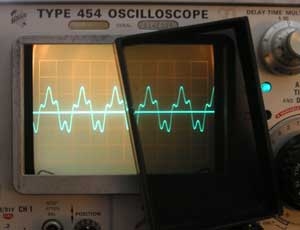

Ja, das Gitter ist aus Metalldrähtchen, Widerstandsmessung zeigt Leitfähigkeit. Das Bild (rechts) mit herausgenommenem Filter. Der Eindruck, dass es mit Filter schärfer ist, täuscht. Die höhere Helligkeit ohne Filter verbreitert die Linie in der Kameraaufnahme.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Lösung der Rästel: deine Kamera hat eingeschaltete Weißabgleichatomatik.
Fotografiert mal weiße Teile , während hintengrund rot oder grün oder blau ist, dann wird weiß auch mit verfärbt. Ich fotografiere immer mit deaktivierte Weißabgleichautomatik.
ich habe heute auf dem Flohmarkt ein TEK 454 gekauft. :) Leider Funktioniert es nicht. Wenn ich beide Eingänge auf GND schalte, sollte ja ein Strich zu sehen sein, aber es zeigt gar nix an. Auch mit dem CAL Signal von 1Khz kommt nichts. (An der Intensität liegts nicht). Wenn ich den Beamfinder betätige, bekomme ich einen Punkt. Hab durch den schon den Fokus eingestellt und alle Drehschalter sind auf CAL gestellt. Da ich den Punkt mit dem Beam finder sehen kann, gehe ich davon aus, dass die Hochspannung OK ist. Hab jetzt mal die Spannungen auf dem LV Netzteil gemessen und starke Abweichungen festellen können.
Statt 150V habe ich 147V Statt 75V habe ich 66,5V Statt 12V habe ich 10,63V Statt -12V habe ich -10,63V
Ich weis das die Spannungen voneinander abhängig sind. Soll ich jetzt einfach mit den Potis die korrekten Werte einstellen? Aber es muss doch eine Ursachen haben.
warte bitte bisschen, bevor du mit Poti rumfummeln. Denn ich überlege noch bissel.
Grüss Matt _________________________________________

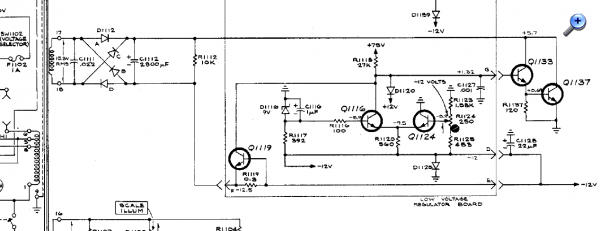

nach meiner Rechnerei und Plan-lesen, Fehler ist in -12V Netzteil zu finden., restlich ist in Ordnung, bitte nicht verstellen, auch an -12V nicht verstellen.

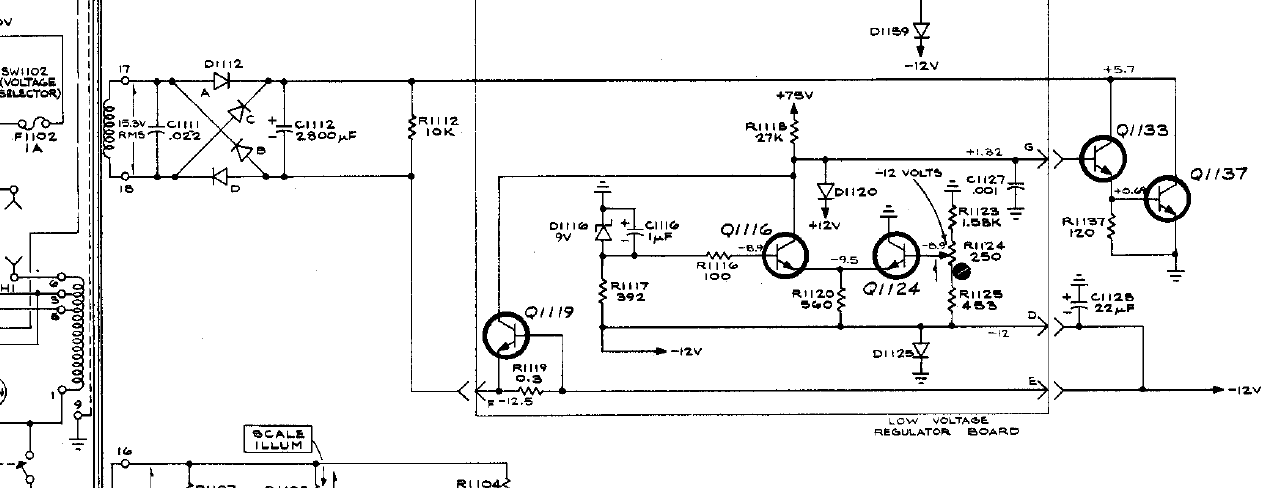

Miss mal an R1119, Spannungsabfall, dann sehe wir uns weiter, ich muß wissen ob da Überlast vorliegt oder nicht.

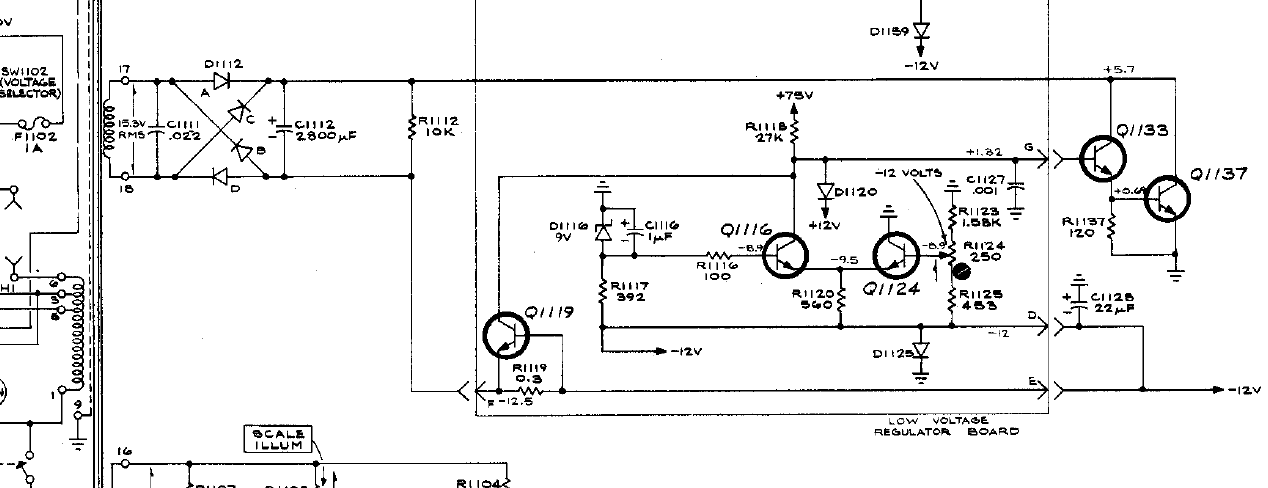

Hab jetzt den Spannungsabfall an R1119 (also zwischen E und F) gemessen. Hier sollte ja Gleichspannung anliegen, da mess ich aber leider nix (nur so 150mVDC, was auch Rauschen sein kann). Wenn ich auf Wechselspannung schalte messe ich ca. 16VAC mit tedenz steigend.
also der Wert bleibt nícht stabil, so wie mein Messgerät rumschwankt glaub ich eher an Rauschen. Bei 150mV Spannungsabfall würde das 454 ja 500mA ziehen. An D1116 kann ich leider keine Gleichpannung messen.
