das Gerät hat etwas futuristisches, es erinnert mich an Darth Vader.
Echt klasse Jdee und Hut ab vor der vielen Arbeit die Du da reingesteckt hast.
Viele Grüße,
Ralph
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

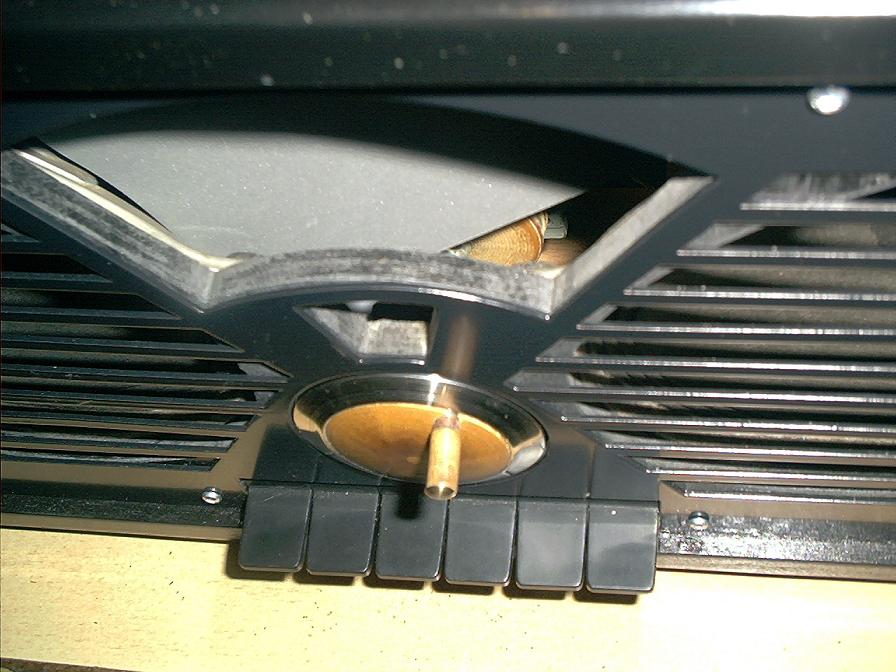

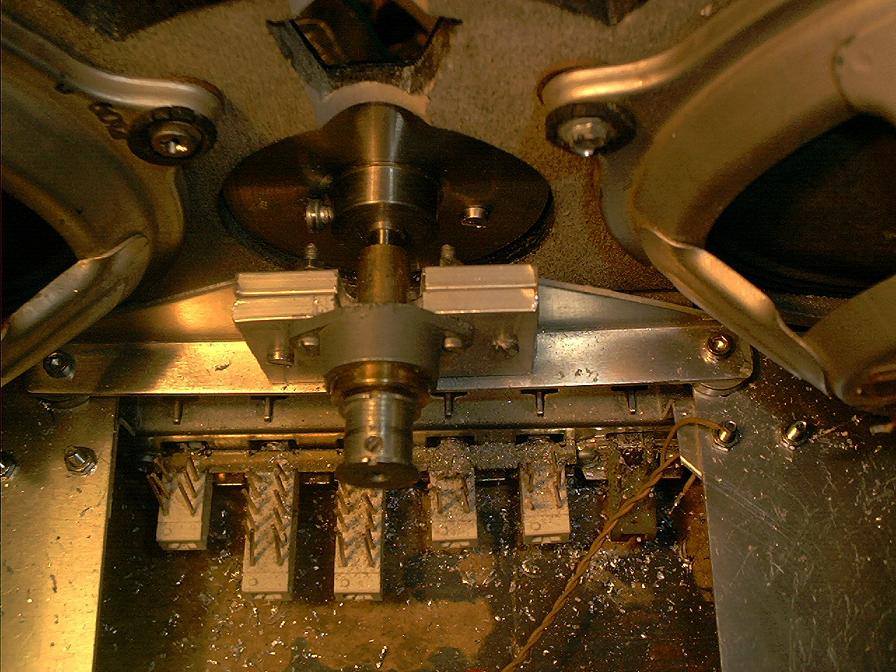

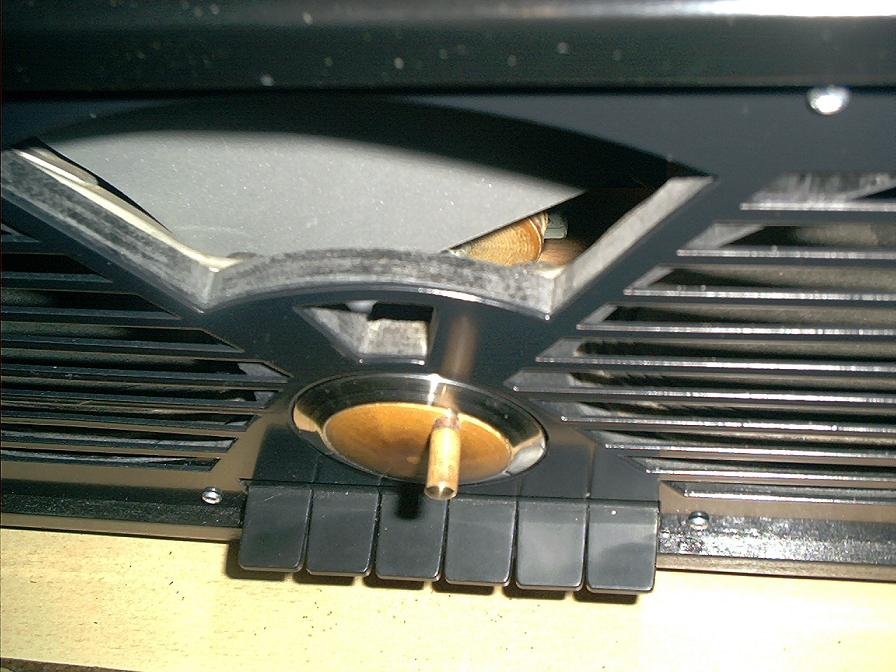

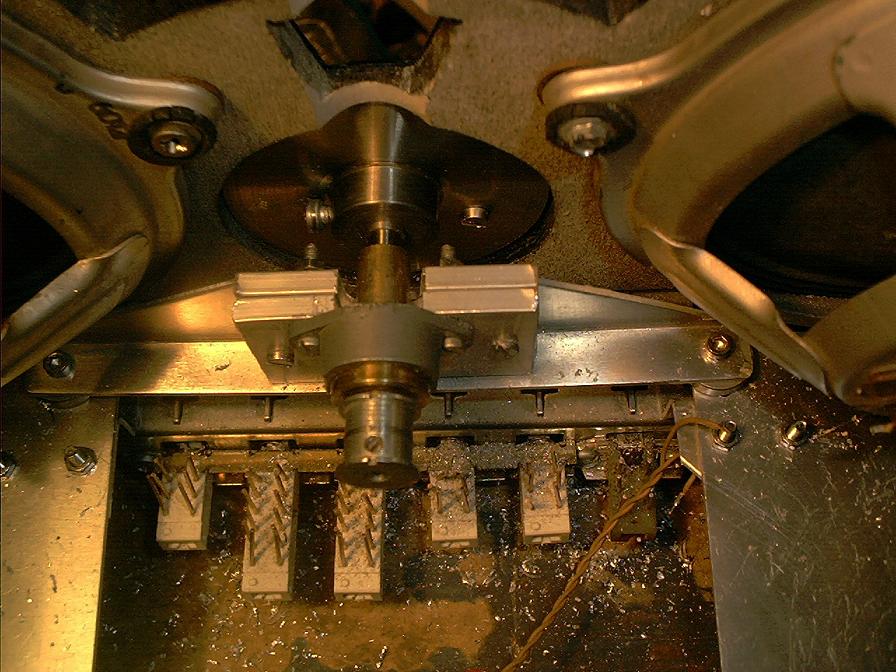

die Kappe der Kurbelscheibe und das Röhrchen werden noch schwarz lackiert, ich hab sie aus Pertinax gedreht. Die Dreharbeiten sind nun sogut wie fertig..
ach übrigends, dieser intensive Geruch von frisch verarbeitetem Pertinax, wie in alten Zeiten !

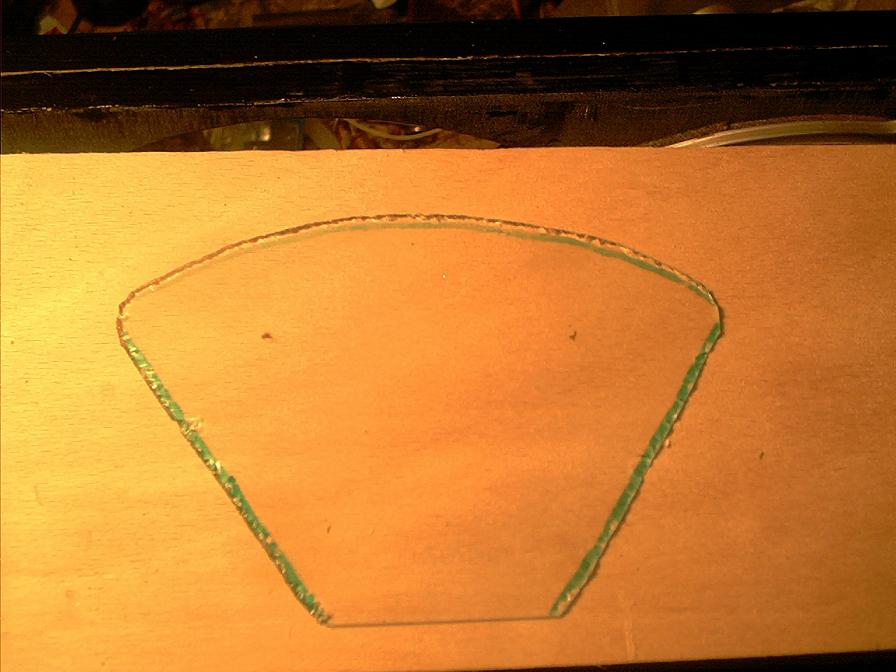

hallo alle, Ich hab derweil mal versucht, eine 3mm starke Glasplatte durch Schleifen in die gewünschte Form zu bringen. Nach etlichen erfolglosen Versuchen gelang das dann, mit Diamant. Leider fiel sie mir runter, die Scherben sorgen hoffentlich für großes Glück beim Fertigstellen des Bastelradios...

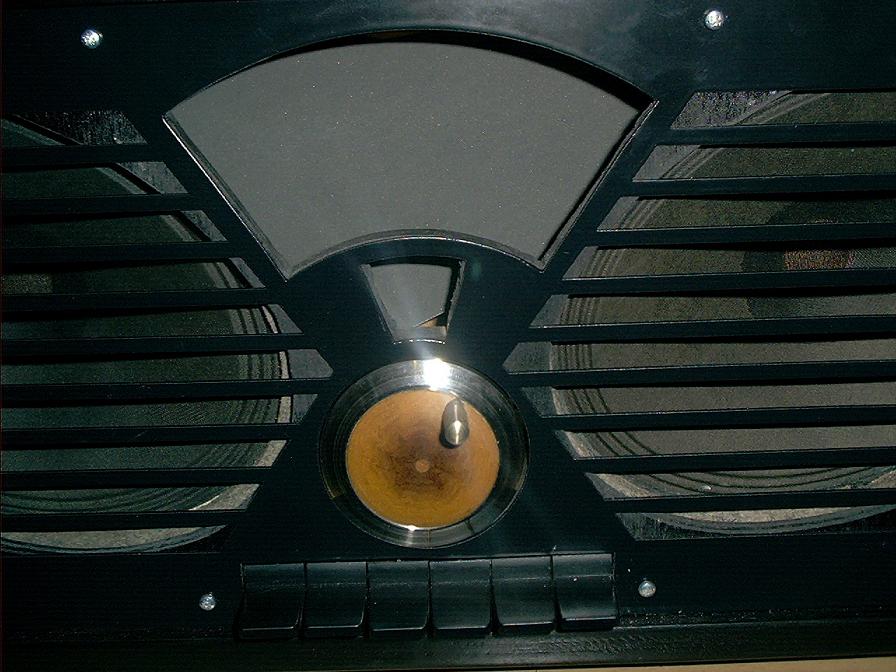

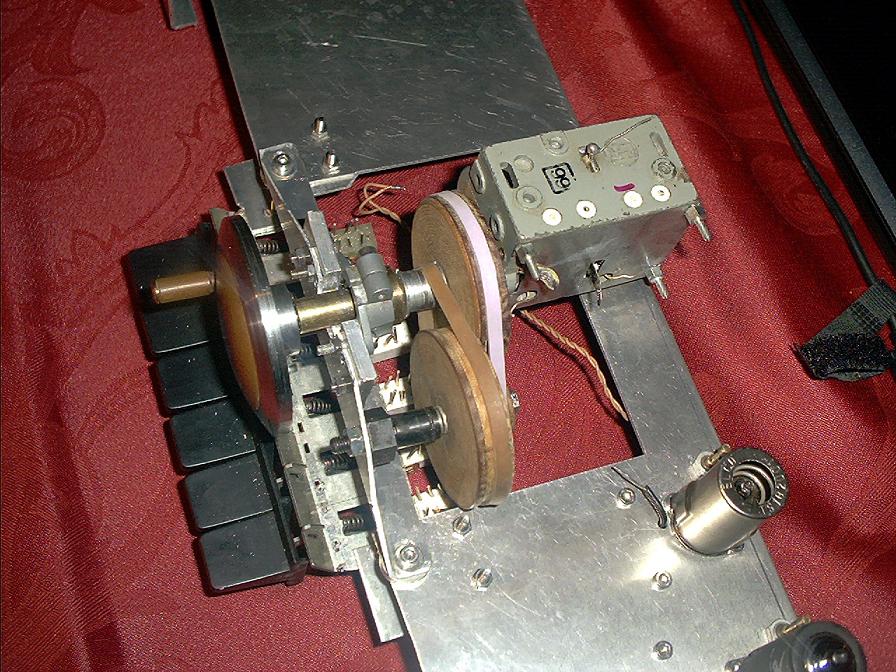

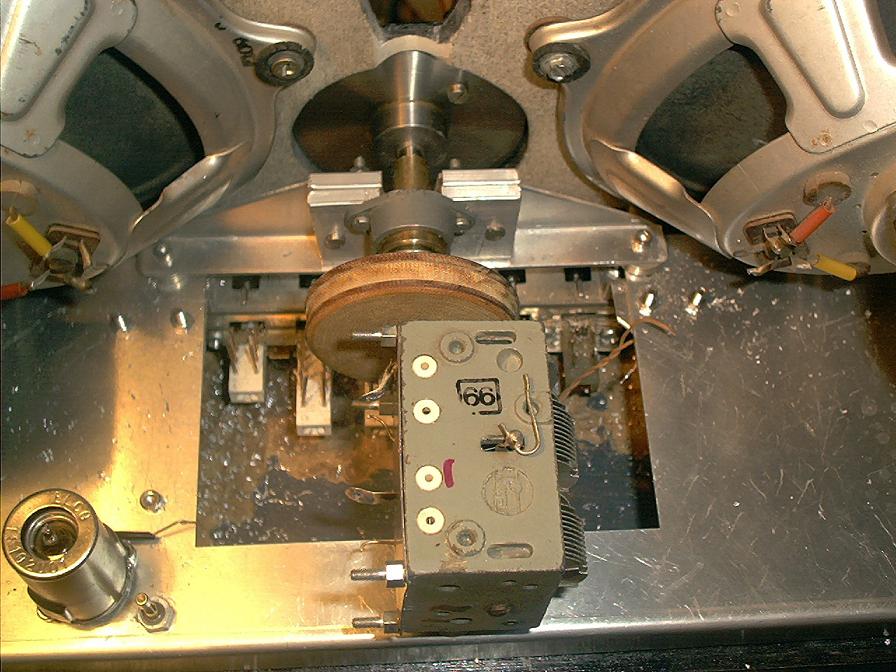

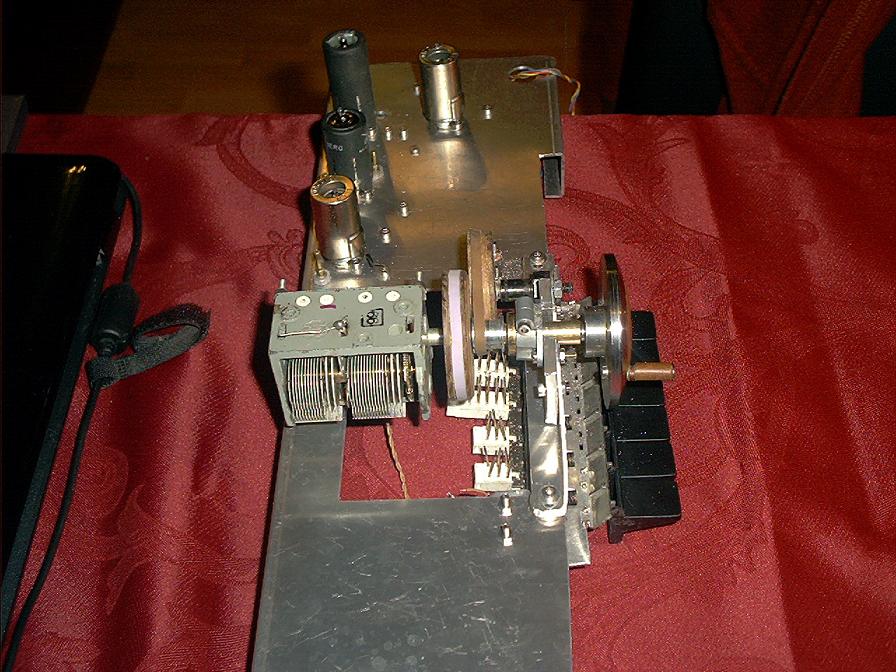

Also muß jetzt erstmal ein Bilderrahmen 10x15 gefunden werden, für die Ersatzscheibe :-) Die Abstimmbaugruppe wird heute eingebaut, ebenso die EAM86. Dann gehts an die (noch unbeschriftete) Skala und den Zeiger.
Damit legen die mechanischen Arbeiten erstmal eine Pause ein bis das Blechoberteil aus der Lackierfirma zurückkommt. Zeit den UKW-Tuner anzufangen, mit 2x EC92. Da der Heizverbrauch der beiden EC92 zusammen nicht größer ist als der einer ECC85 gebe ich der 2-Röhren-Version den Vortritt.

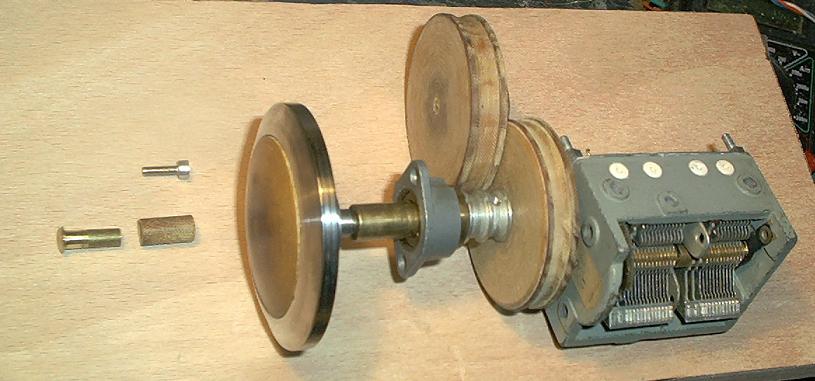

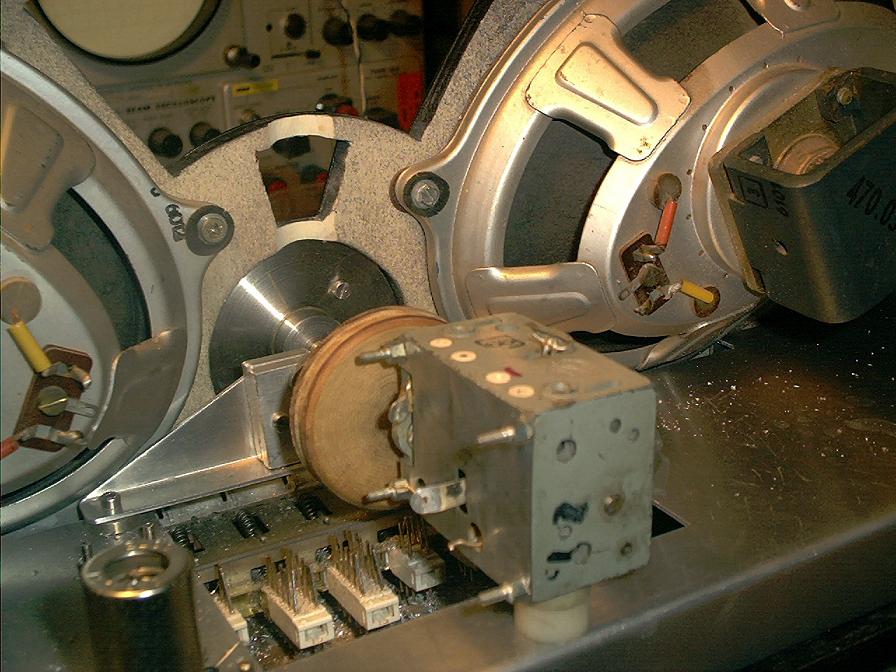

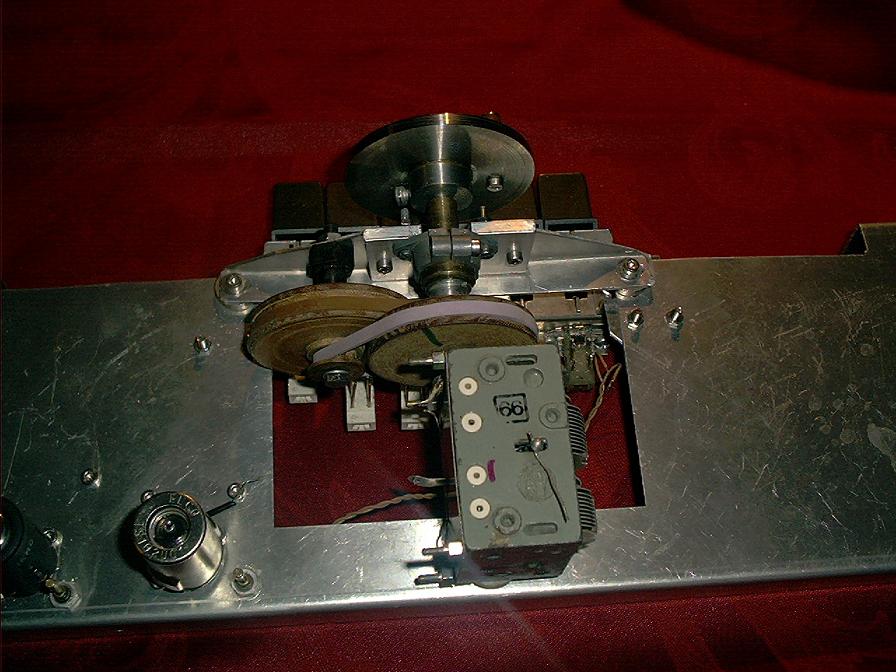

hallo alle, das Getriebe funktioniert einwandfrei, der Zeiger kann nun am Seilrad befestigt werden, er wird dann so zurechtgebogen daß er an der Anzeigeröhre vorbei von unten in die Skala kommt. Ein Überdrehen ist technisch unmöglich da der Zeiger vom Drehko angetrieben wird, es geht somit nur von Anschlag bis Anschlag.
