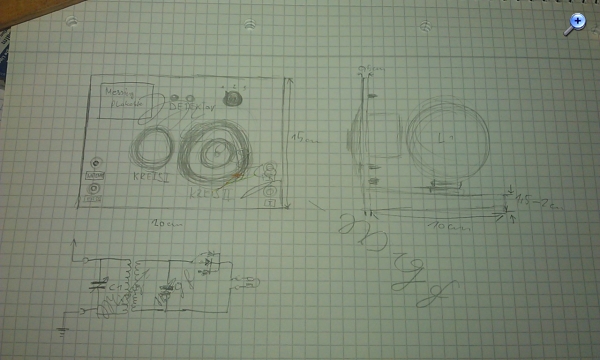

Hallo Detektorfreunde, ich habe mal einen möglichen Aufbau skizziert. Größe 20cm x 30cm
Oder sollte ich das ganze lieber nebeneinander auf einem langen Brett montieren?
Gruß.
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
bei der Verteilung und 20x30cm sind mir die Verdrahtungen nach meinem Geschmack etwas zu lang. Ich würde das Gerät deutlich kompakter aufbauen. Besonders freundlich in der Bedienung scheint mir das bei der Aufteilung auch nicht zu sein (man hängt ja fast immer mit einem Arm im Kristall oder der Spule).
der klassische Brettaufbau besteht aus einer Front- und einer Bodenplatte. Eine klassische L-Form im rechten Winkel. Die Bodenplatte bekommt dann noch vier Füßchen damit Dein Tisch nicht zerschrabbt wird.

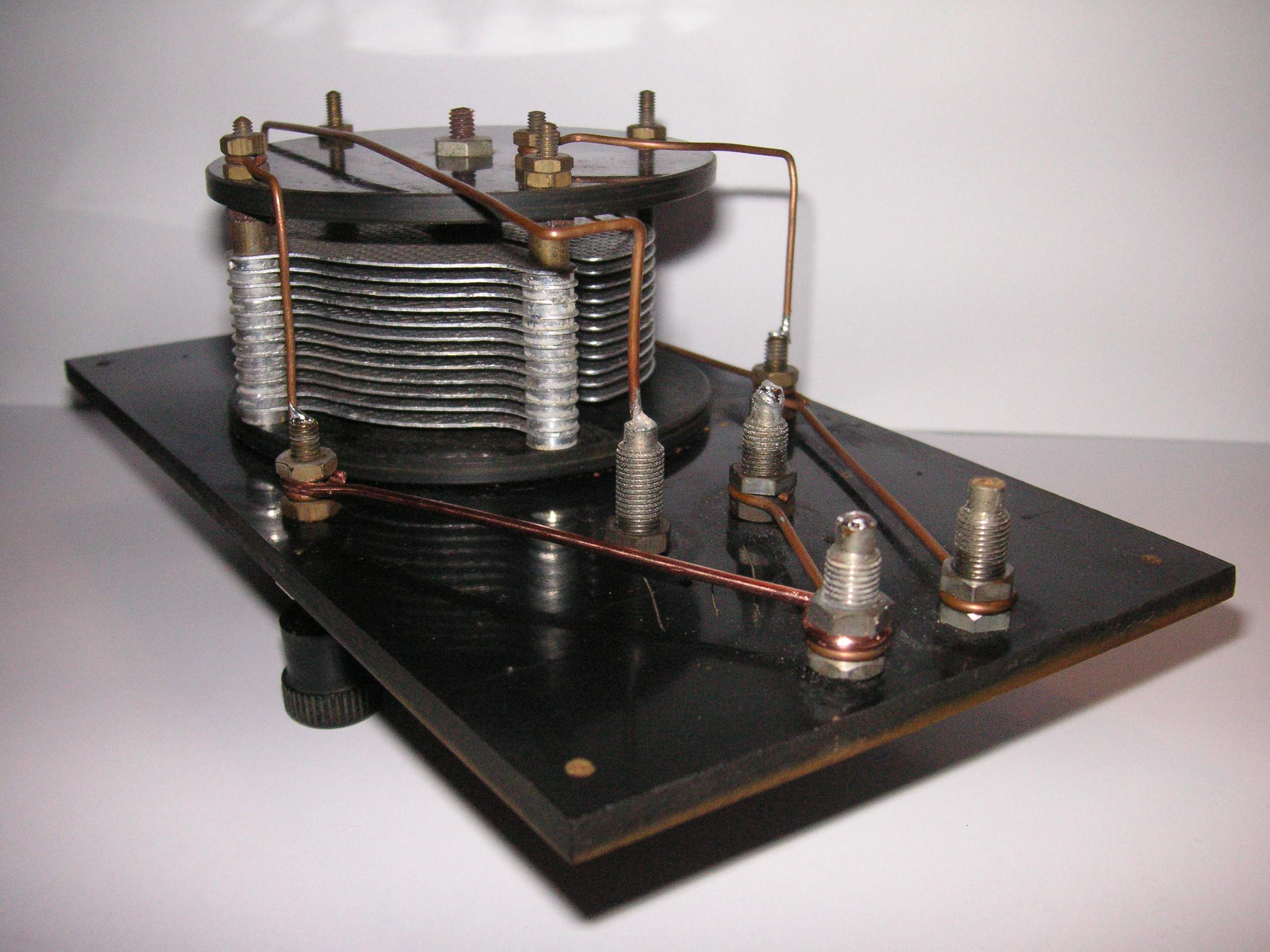

Die Frontplatte beherbergt eigentlich alle Bauteile,... Drehkos, Detektor, Buchsen.... Häufig wird dann alles mit dicken Volldraht verdrahtet. (Hier altes Amateurgerät)
Das Problem ist der Spulenaufbau. Den würde ich hinter die Frontblende packen. Ein Bedienhebel durch die Frontblende hindurch wäre dann natürlich ein Highlight..
Antenndrehko, Spulenkoppler, Detektorkreisabstimmung...alles an einem Ort
Ein Holzkasten (ähnlich Deinem Audion) hätte halt das Problem nicht. Der Spulenkoppler würde halt auch oben montiert werden können. Alle Teile wären von oben erreichbar.
Auf der Montageplatte wären dann ganz vorn die Buchsen A / E ; Telefon. Dann die Drehkoknöpfe Antennenkreis, Detektorkreis. Hinten mittig der Spulenkoppler. Falls Du noch einen Kristalldetektor einsetzten willst, sollte der auch mehr mittig im Vordergrund sein.
Das sollen aber nur Anregungen sein...Du baust den Detektor und das ist das Entscheidene.

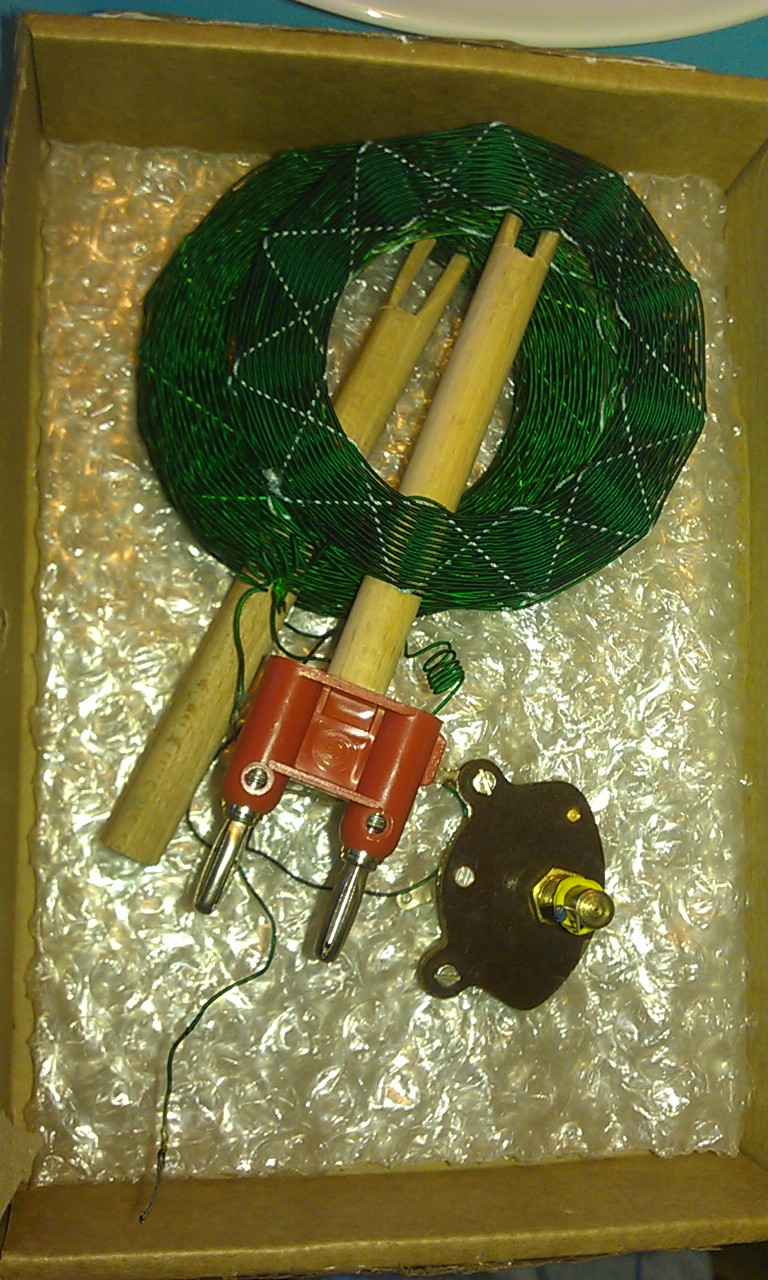

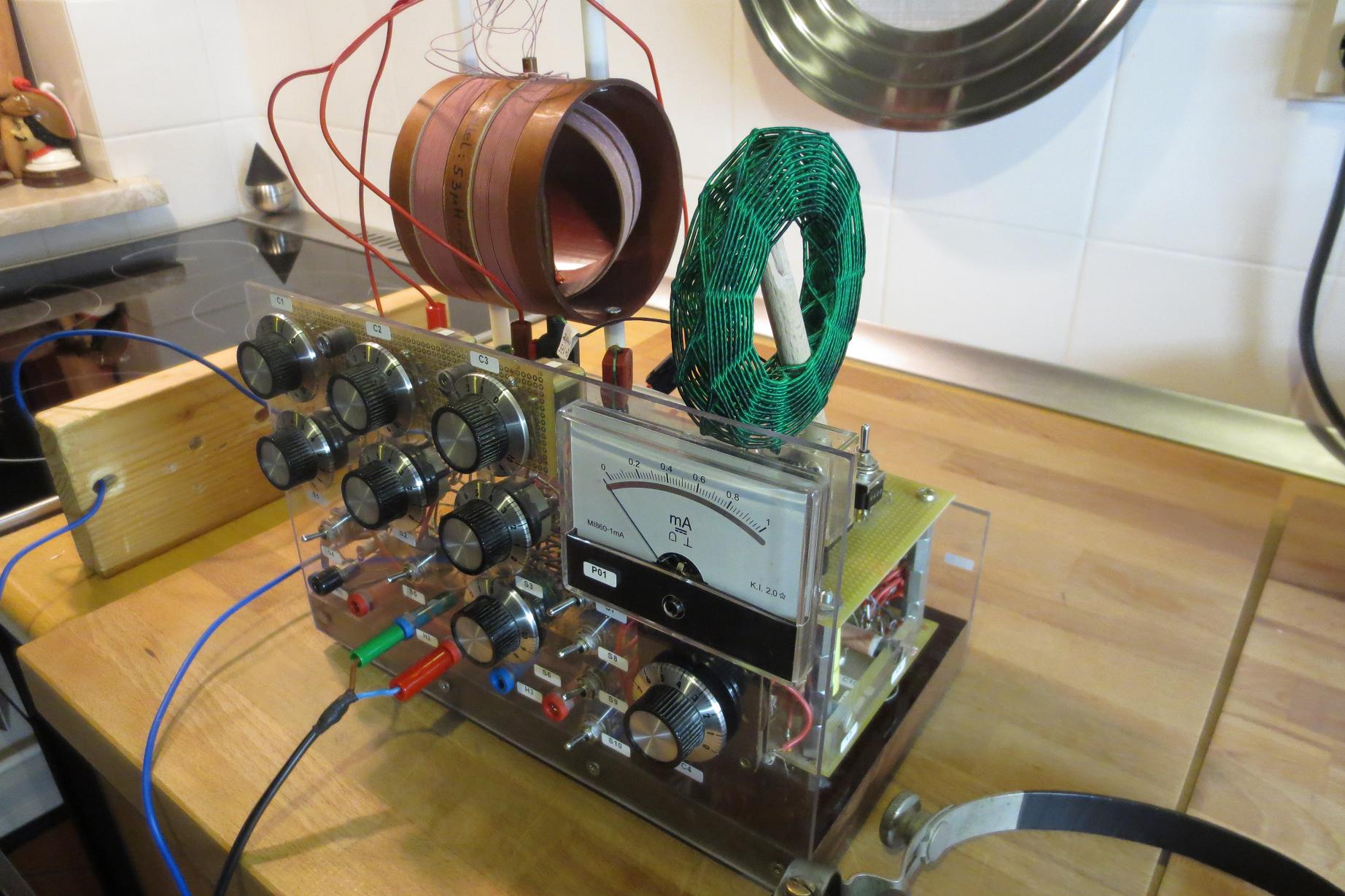

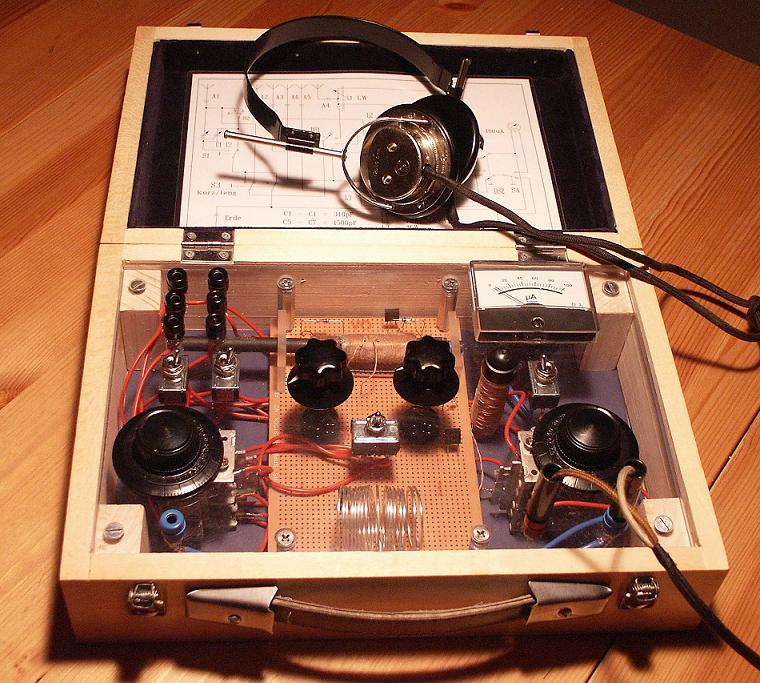

Unten im Anhang zwei meiner Versionen als Anregung: 1x Brettaufbau mit Spulensteckaufsatz oben und 1x Kastenaufbau mit Makrolonmontageplatte zum Hineinschauen.

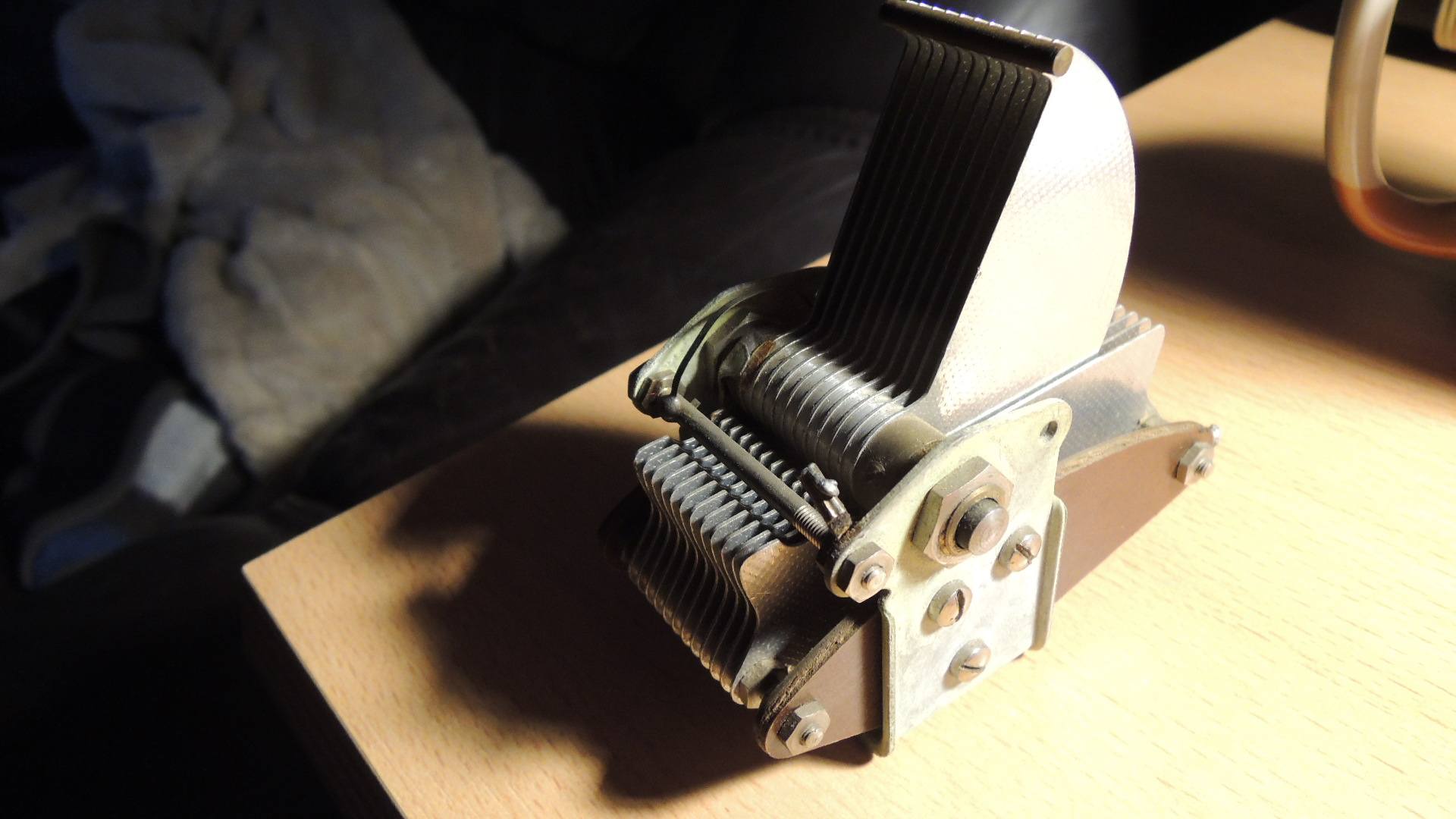

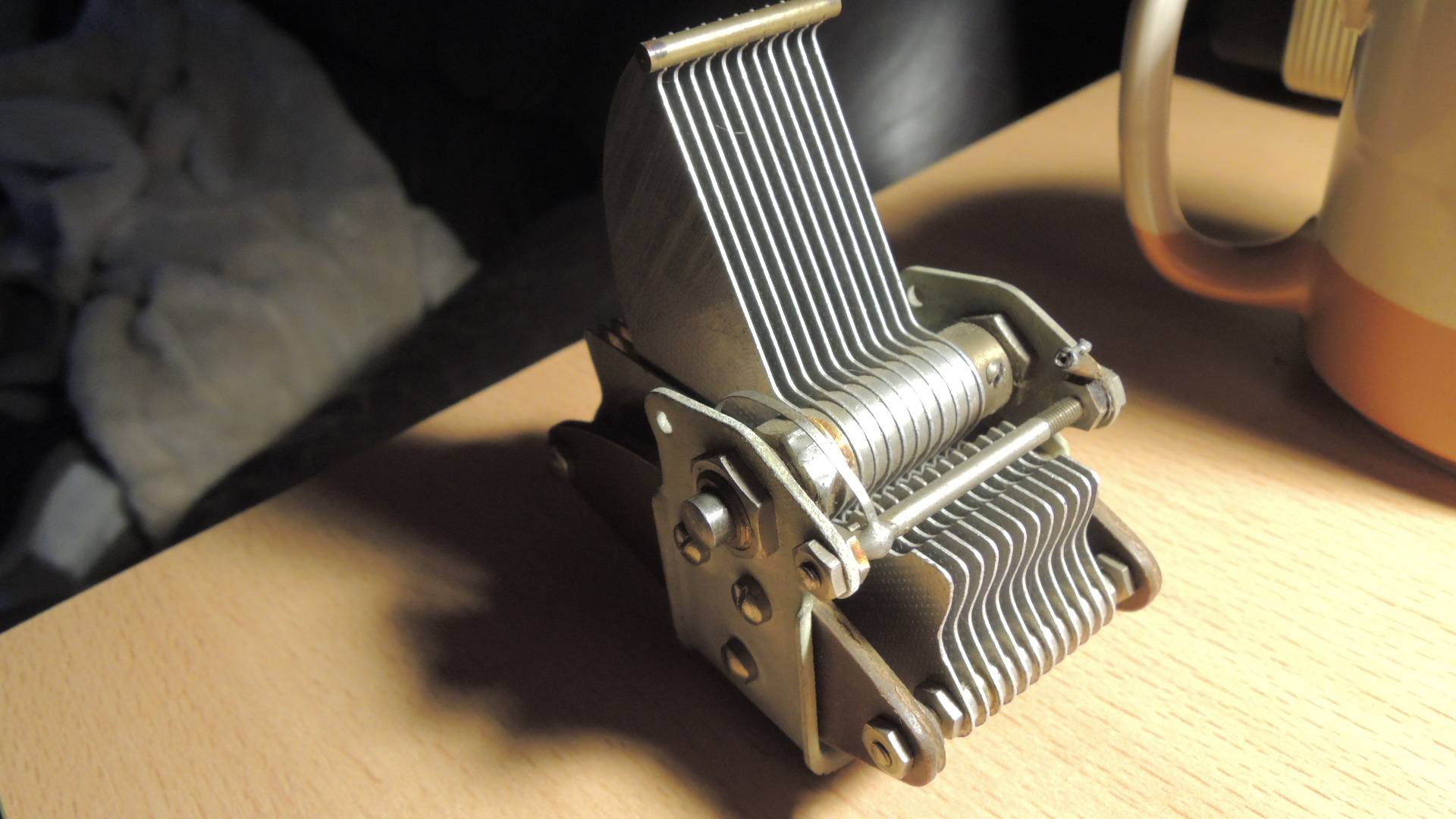

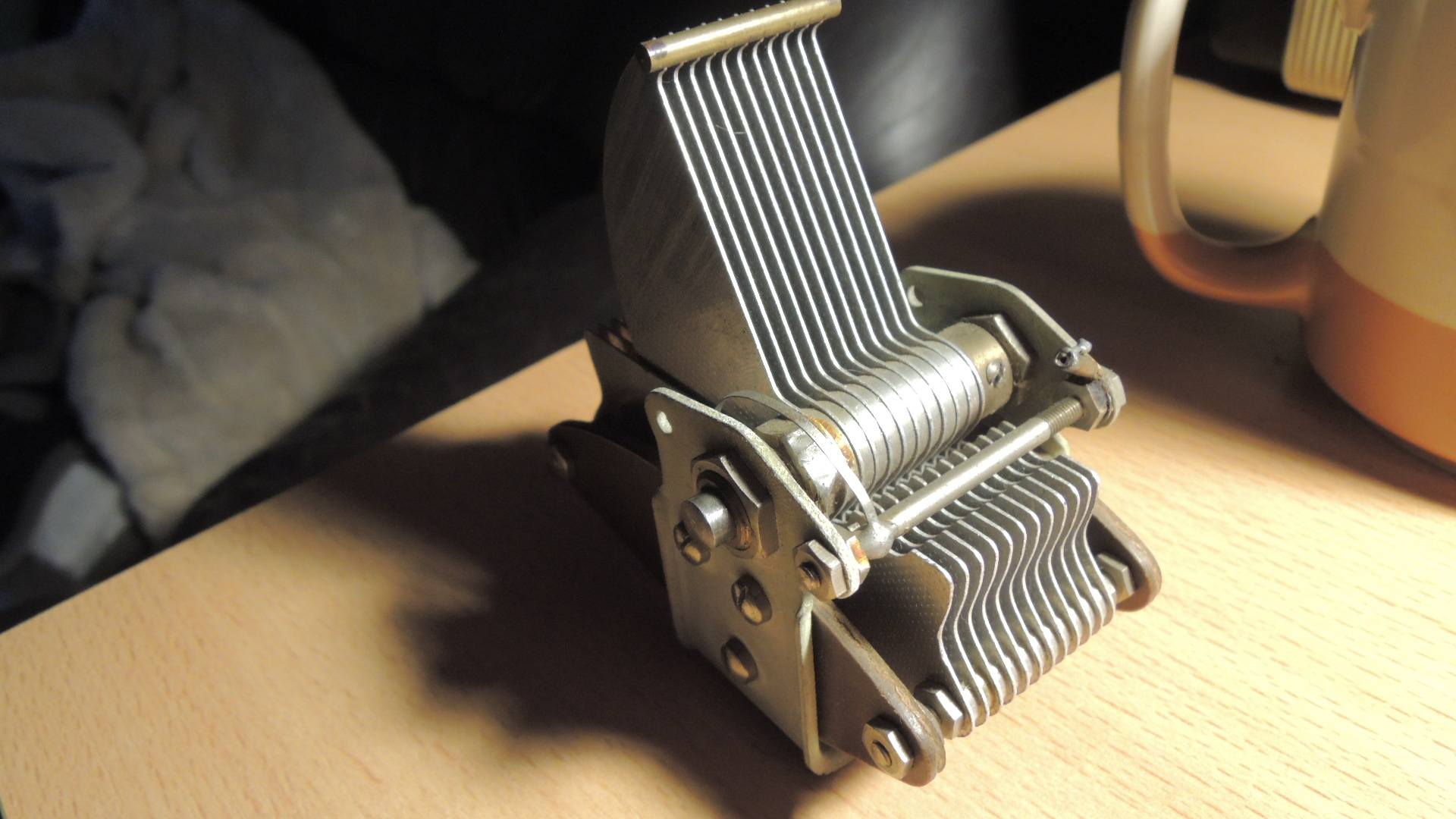

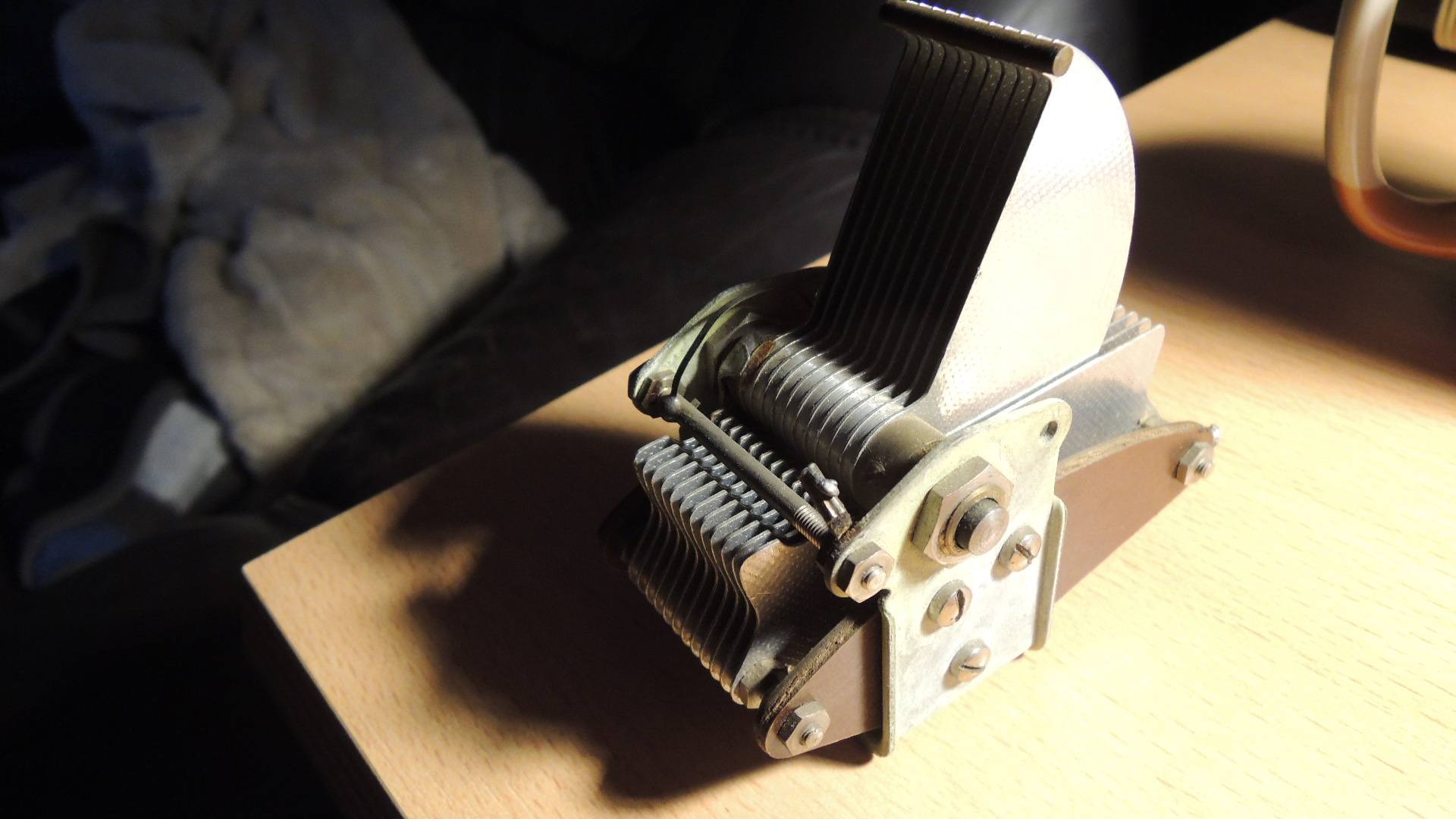

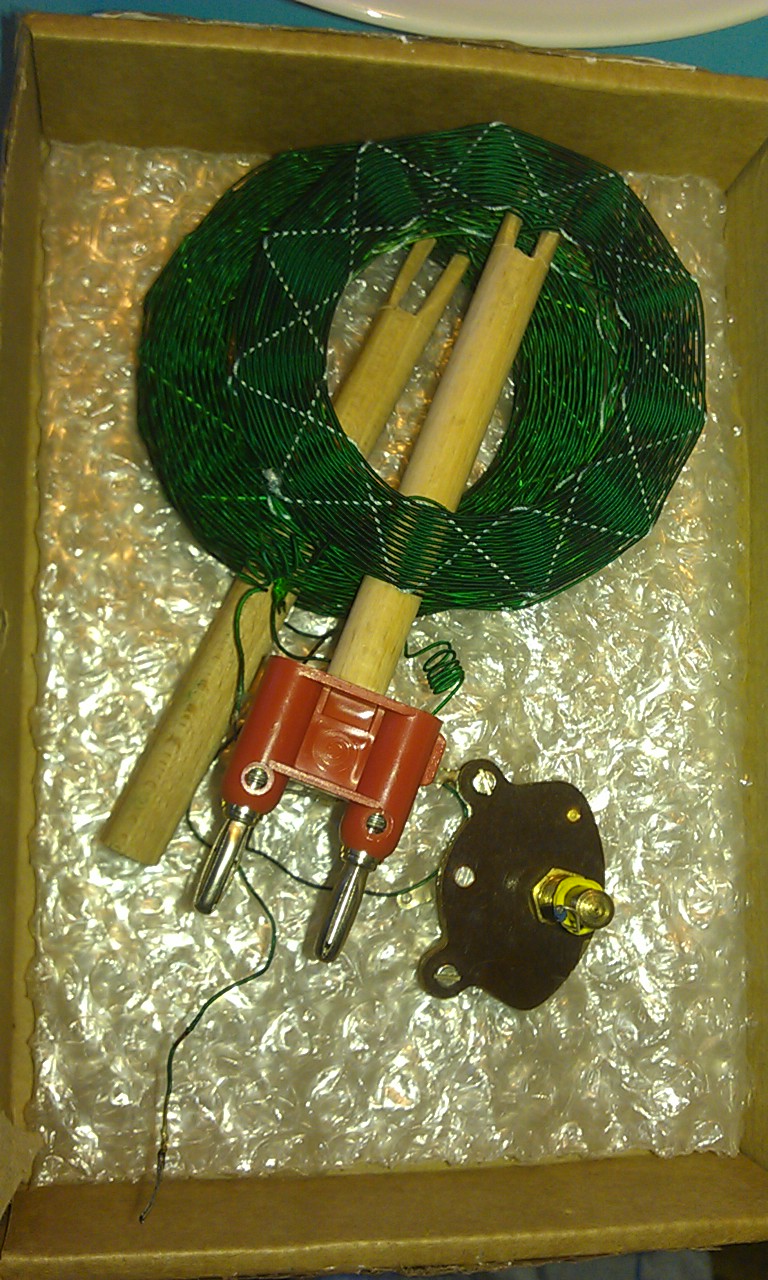

schau Dir hier mal den Drehko an. Die Achse müßte nur verlängert werden. Auf dem beweglichen Teil sind 2 Schrauben. Da kann man wohl die komplette Achse rausschieben. Also, wenn Interesse, dann melde Dich. Wenn nicht, ab zurück in die Bastelkiste.
Hi Mark, dann bin auf Deine Hörproben schon mal gespannt!
Ach ja, setz doch bitte hinter Deinen Gruß noch Mark dahinter, ist etwas persönlicher!

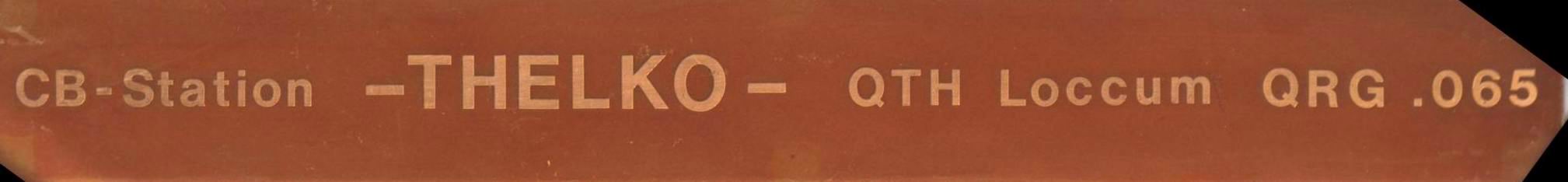

Noch etwas zu der Plakette, Du kannst sie auch aus kupferkaschiertem Pertinax herstellen. Mit Abreibebuchstaben den Text aufbringen, dann ätzen und mit Klarlack überziehen.
Das war zu seligen CB-Funk-Zeiten Mitte der 70iger-Jahre.
Es paßte nicht ganz in meinen Scanner, aber als Muster reicht es.

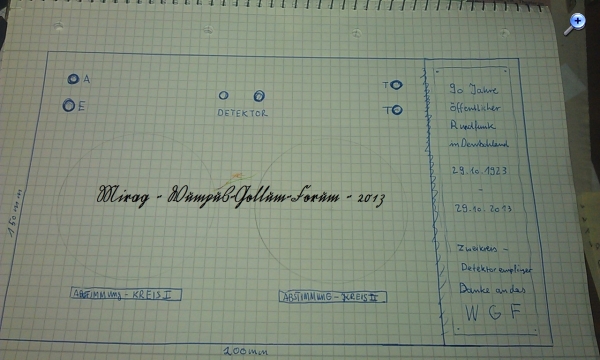

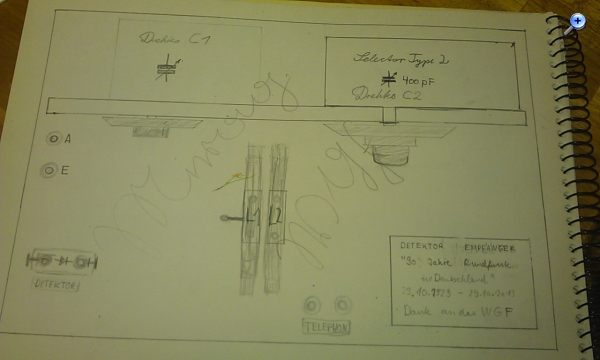

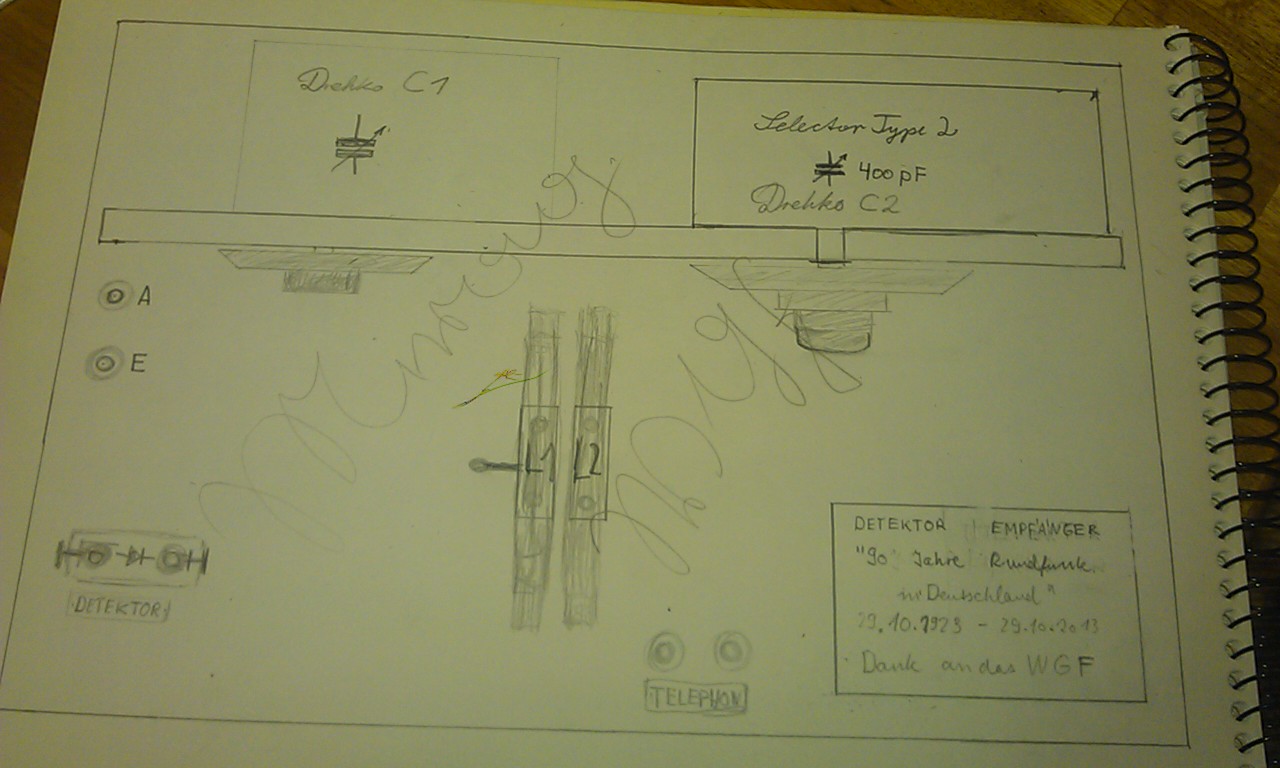

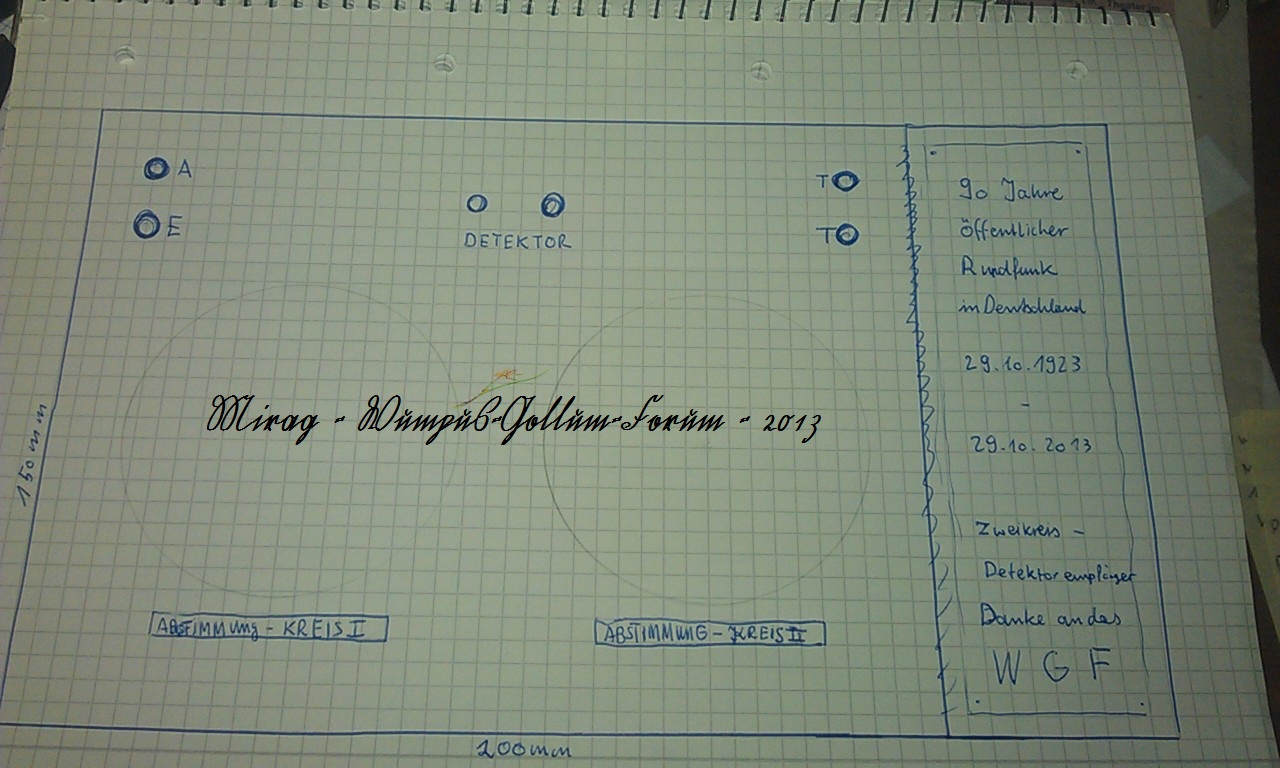

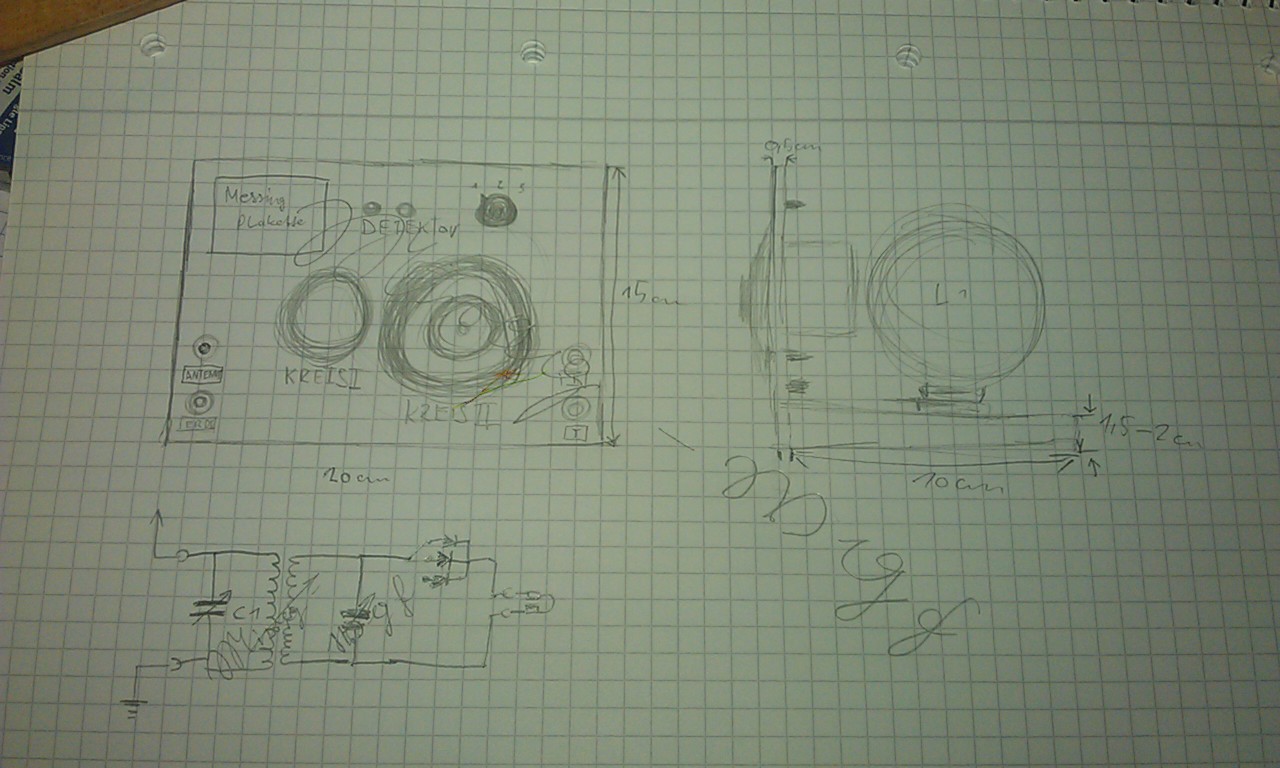

Hallo zusammen, So, ich denke mal, dass hier ist der finale Entwurf: So, jetzt bitte ich darum, dass der Entwurf von mindestens zweien kommentiert und für gut befunden wird
Ich habe auch noch eine Varante gefunden. Ich kaufe mir im Bucht einen Messingzuschnitt und lasse ihn dann gravieren.
Wolfgang, Signatur ist hinzugefügt
Edit, ich stehe jetzt vor der Frage, soll ich mir einen einfachen Hebel-Detektor kaufen oder einen Doppeldetektor mit Zinkit und Bornit (Rotzinkerz und Buntkupfer)?
