basierend auf den M5 Kernen von Amidon kann ich die Stiefelchen anfertigen. Wer welche benötigt schreibt einfach
nette Grüße Martin
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Wie du mitteilst, wächst Dein Bastelradioprojekt trotz tropischer Hitze ständig weiter. In Deiner momentanen Situation ist man neben dem handwerklichem Geschick auch ständig am eigenen Gestalten, abweichend vom üblichen Standard. Das wird sicher ein gutes und individuelles Radio, eine Art persönliche Herausforderung, der Du Dich selbst stellst. Zur Zeit versuche ich meinen kleinen Sony-Fernseher, Sony- Micro TV 5-303 E aus dem Jahr 1962 wieder voll funktionstüchtig zu bekommen. Fehlender Ton und ein Leuchtpunkt nach dem Ausschalten halten mich etwas in "Atem". Ich wünsche Dir dazu weiter Freude und Erfolg.

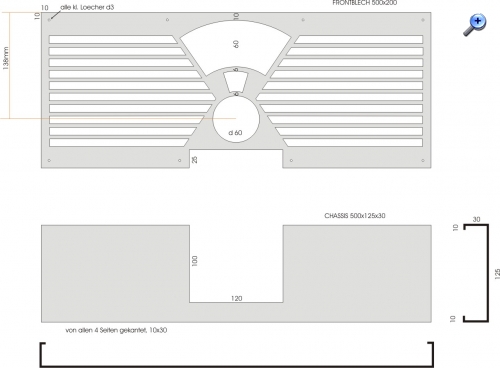

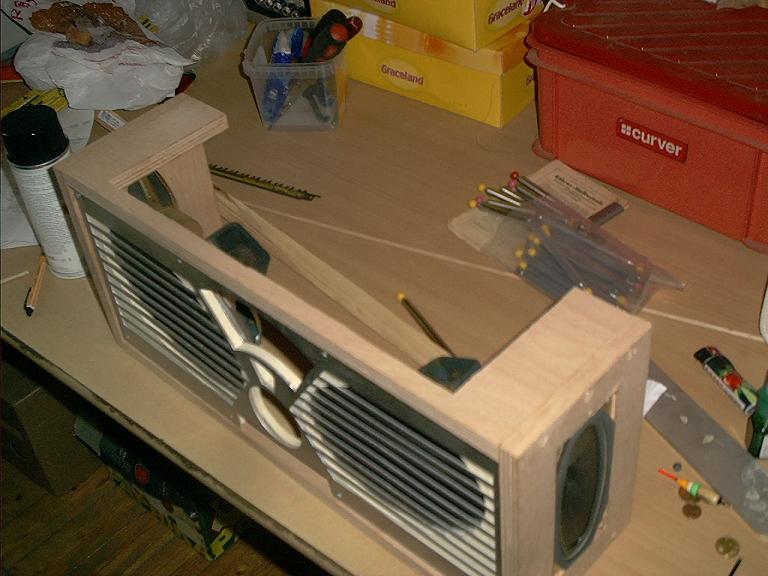

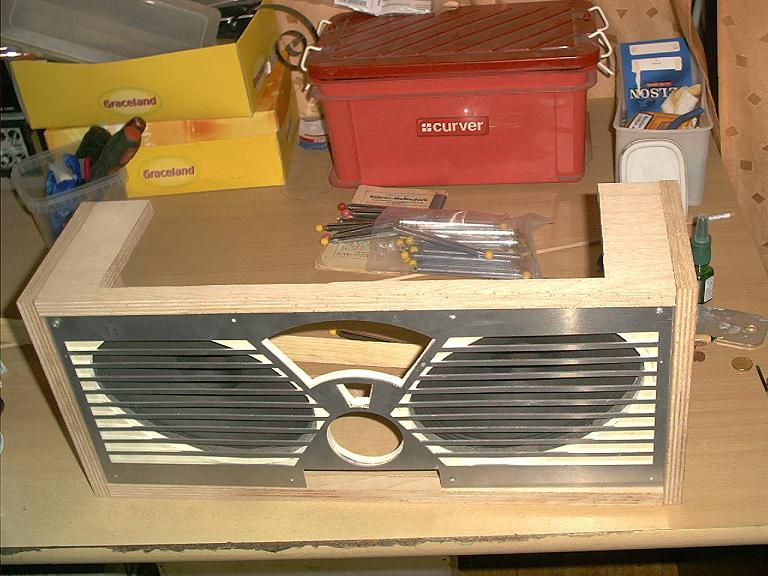

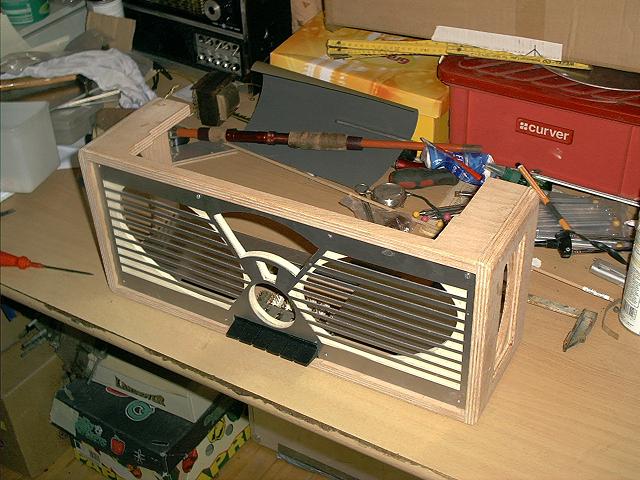

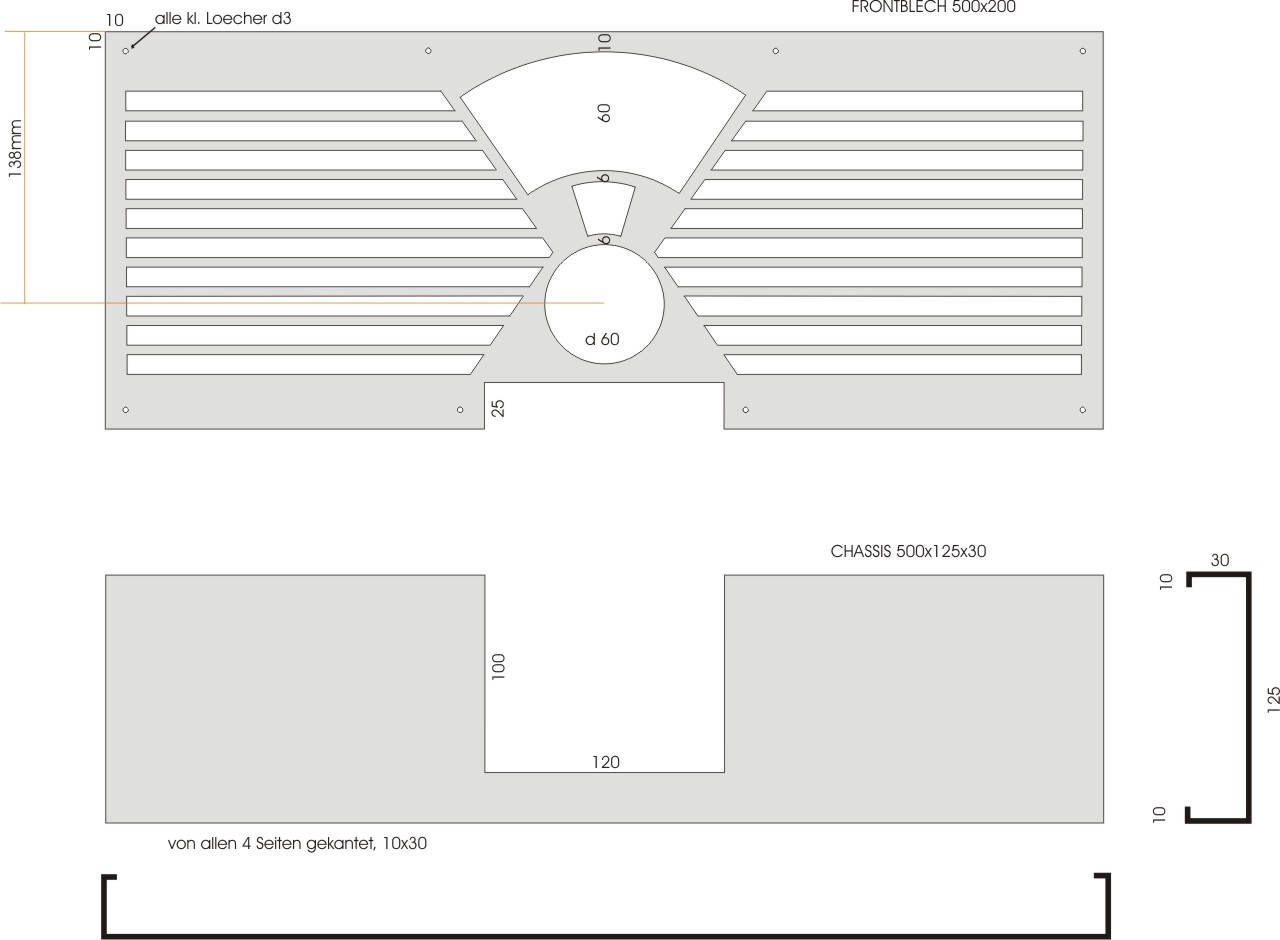

Entwurf: Ghettoblaster Design, 2 Oval-Lautsprecher vorne, eine Abstimmskala im Hallicrafters-Design. Platzsparend, es wird sehr eng. Seilführung ist passend ausgeknobelt. In Front und Chassis ist vorn die Ausklinkung für den Tastensatz/Spulensalat erkennbar. Hinter dem Fenstercherchen unterhalb der Skala wird eine EAM86 verbastelt Das große Loch ist für die Abstimmkurbel
hier mal eine Bastelanleitung für die Skala wie ich sie verwende.
Anforderung: Wenn man die Abstimmkurbel auf Anschlag fährt, egal ob vorn oder hinten, muß das ohne Verbiegen des Zeigers funktionieren.
1. Abstimmkurbel.
Vorgesehen sind ca zehn Umdrehungen von Skalenanfang bis Ende. Der Drehko hat ziemlich genau 1 1/2 Umdrehungen bis Anschlag. Auf die Achse der Kurbel kommt zunächst eine kleine Seilrolle, von da wird Antrieb zum Drehko gelegt. Übersetzung etwa 6 zu 1, d.h. das Seilrad auf dem Drehko hat den 6-fachen Umfang des Seilrads auf der Kurbel. Da der Drehko feste Anschläge hat ist ein "Durchrutschen" der Kurbel durchaus erlaubt.
2. Skalenantrieb.
Hinweis: Der mechanische Drehmittelpunkt der Skala ist identisch mit dem der Kurbel.
Auf die Kurbelachse kommt nun ein zweites Seilrad, deutlich größer als das erste, dieses dreht lose auf der Welle ! Es darf nicht festgesetzt werden. An diesem wird nun der Zeiger befestigt und so zurechtgebogen, daß er um die EAM86 herum hoch zur Skala geht. Auf die Achse vom Drehko kommt nun ein zweites Seilrad, deutlich kleiner als das erste. Es wird Antrieb gelegt vom Drehko zur Skala. Das Übersetzungsverhältnis ergibt sich aus 1 1/2 Umdrehungen = 1/6 Umdrehung auf der Skala, somit 9 zu 1 , d.h. das Skalenseilrad hat den 9-fachen Umfang des Drehkoseilrads.
- fertig -
Stimmt man nun ab und fährt auf den Anschlag des Drehkos, wird der Zeiger nichtmehr weiter bewegt weil er ja vom Drehko und nicht direkt von der Kurbel angetrieben wird, somit kann ihm nichts passieren, verstimmen ausgeschlossen
Die mechanische Lösung ist recht einfach und sehr effektiv. Das Austüfteln hat allerdings ziemlich gedauert nette Grüße Martin

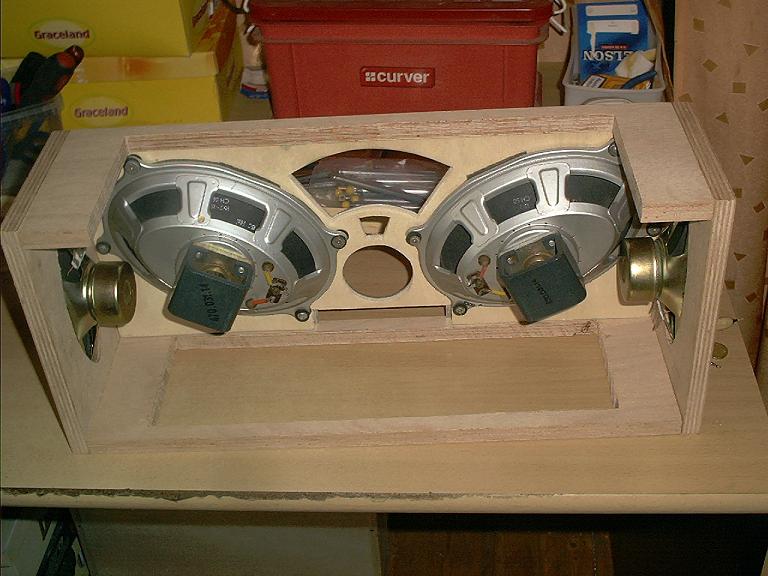

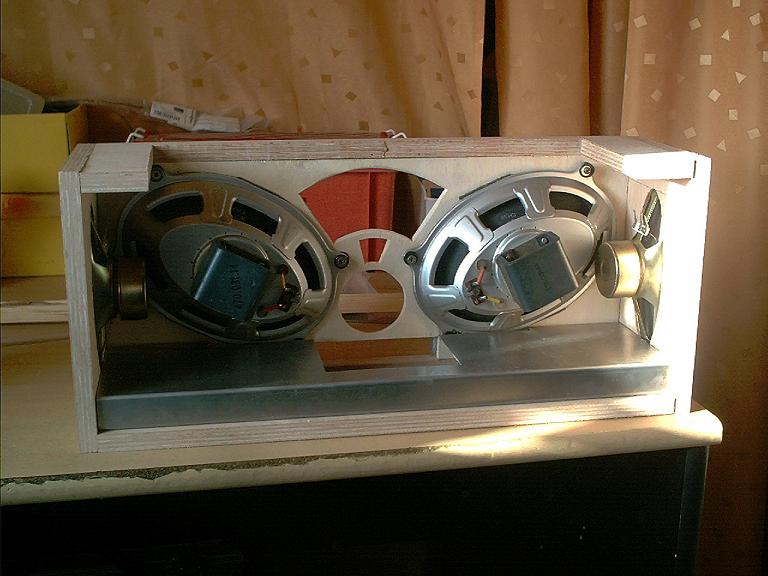

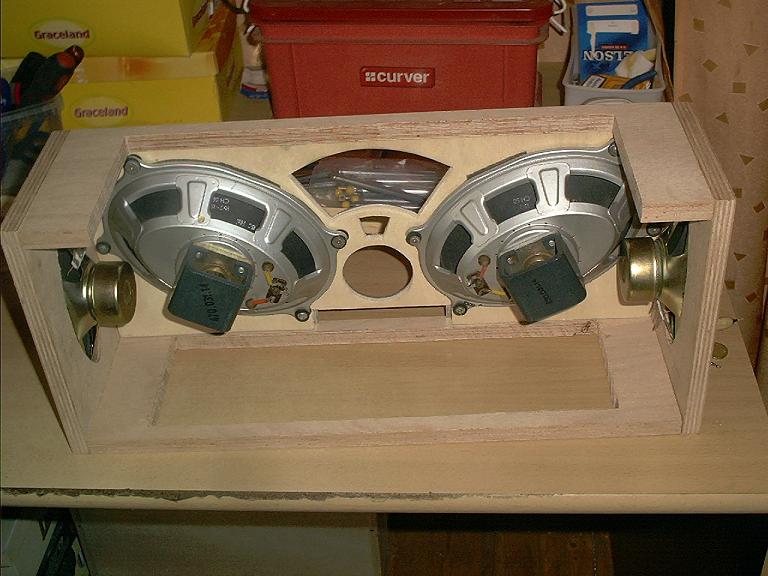

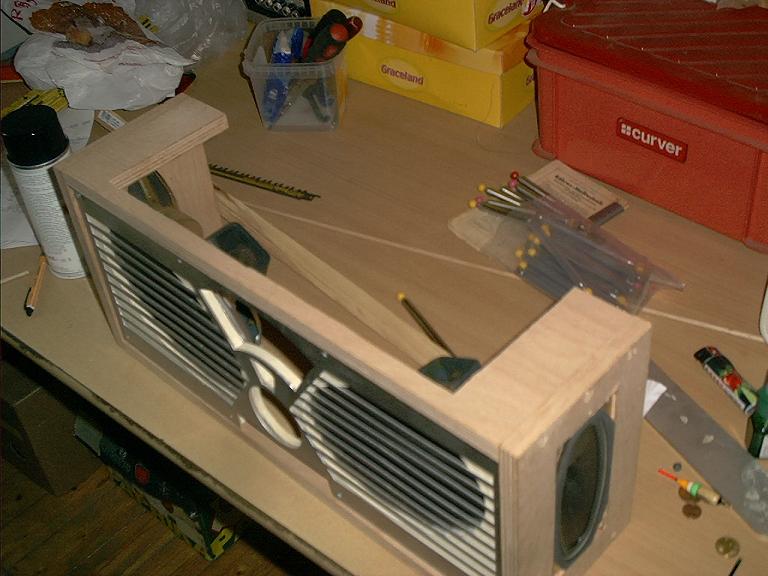

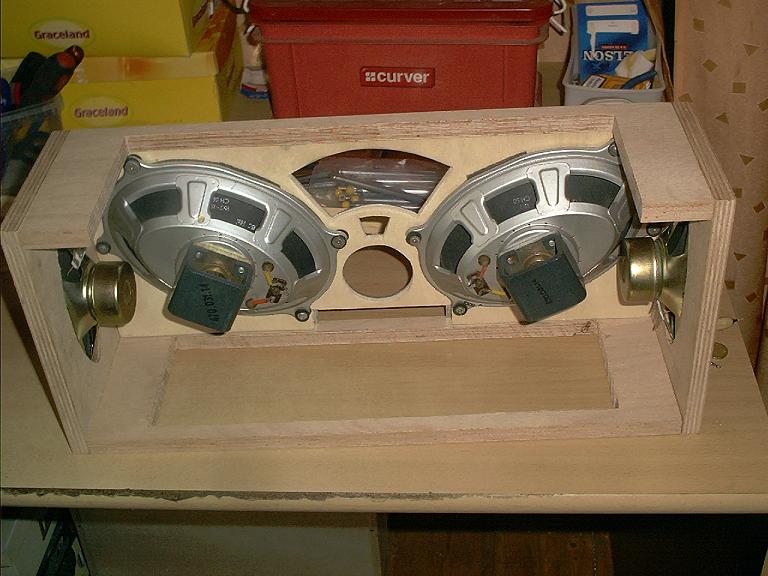

der Röhren-Ghettoblaster nun gehts ans Eingemachter. Ich hab in der Ton-Endstufe nochmal umdisponiert, gebastelt wird ein "Stereo mit 3D-Klang", basierend auf 2x 6AQ5 die jeweils einnen Kanal SE und gemeinsam über einen dritten Trafo Mono-Bass-PP treiben. Somit gibts vier Lautsprecher
nette Grüße Martin
19.10.10 16:50
roehrenfreak
nicht registriert
19.10.10 16:50
roehrenfreak
nicht registriert
Re: Die Geschichte eines Bastel-Radios
Hallo Martin,
cooles Design. Bin schon auf das Endprodukt gespannt...
Mein Respekt für dieses tolle Projekt! Bin auch schon aufs Endergebniss gespannt! Auf dem 3. Foto,von unten nach oben gezählt,wo das Radiogehäuse noch "Hölzern" ist,der "Tokyo Skylarc" Weltempfänger oben Links, besaß ich auch mal.Hab es letztes Jahr einem Freund als Weihnachtsgeschenk für seinen Vater verkauft,der dieses in vergangenheit besaß und dasselbe Gerät gern wieder mal haben wollte.
