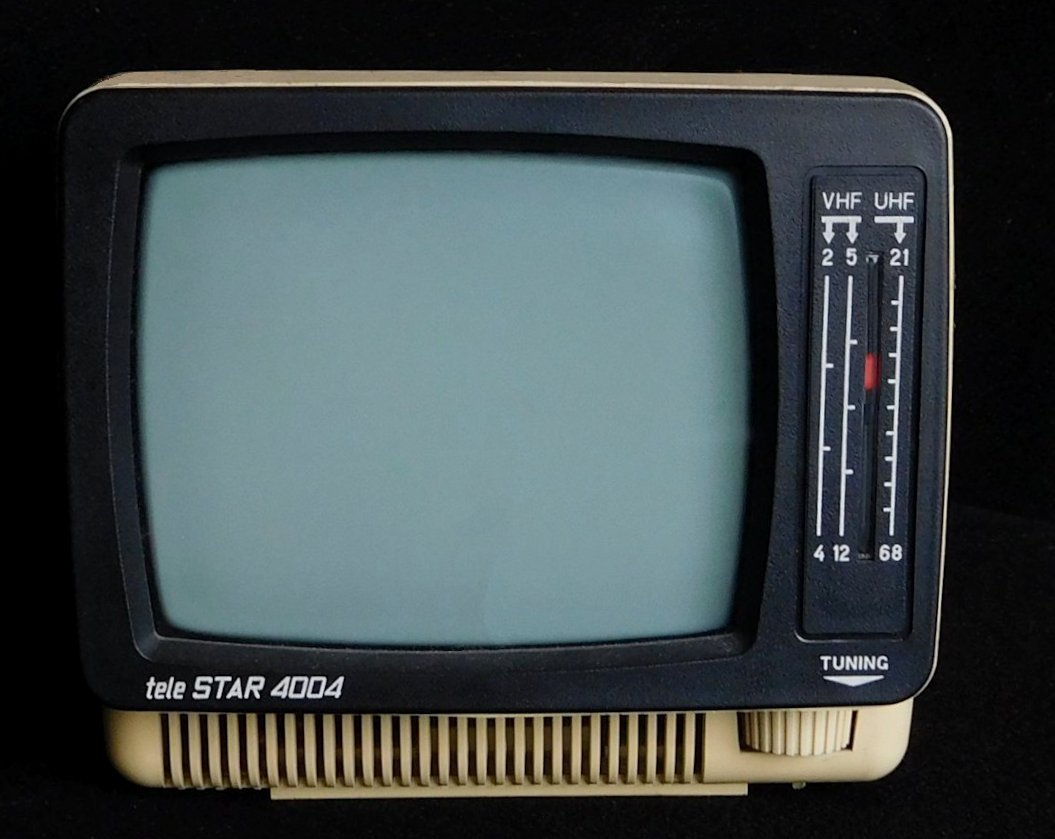

Schönen Dank an NorbertWerner für das Foto vom TV4004.
Ich benötigte an meiner HIFI-Anlage einen Monitor zur Auswahl der MP3-Tracks am DVD-Player. Da ein externer TV-Modulator am TV4004 kein akzeptables Bild brachte, musste der Fernseher zum Monitor umgebaut werden! Der Dank: ein sehr gutes "Monitorbild"!

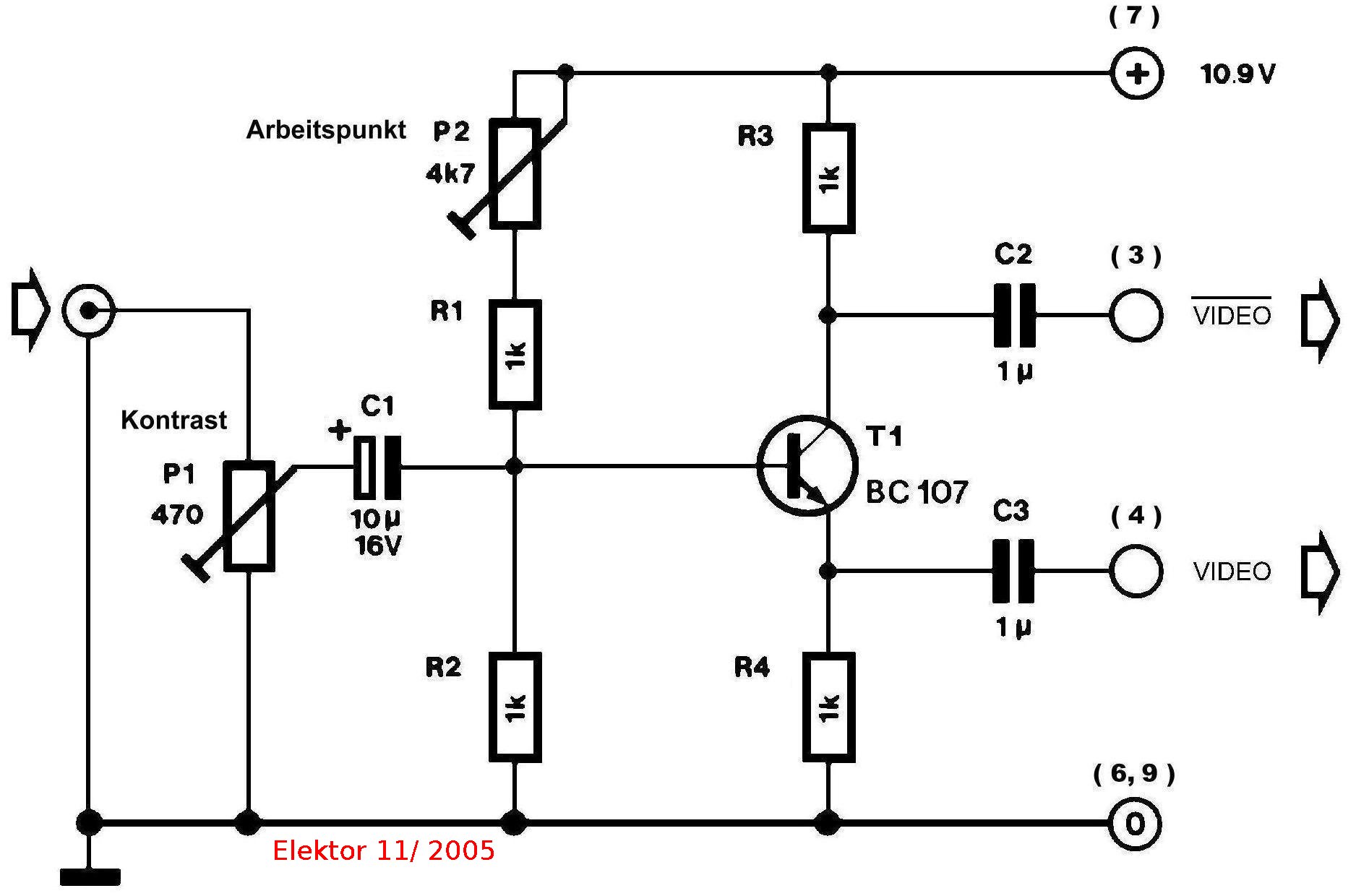

Zur Erzeugung eines negierten VIDEO-Signals wird ein Videoverstärker (Quelle: siehe Schaltplan) benötigt:
Achtung! Im Schaltplan ist die Polung von Elko C1 falsch!
Es werden folgende Anschlusspunkte benötigt:
Pin 2: AUDIO auf Lautstärkepoti (22K) (Impedanz beachten) Pin 3: VIDEO(-) zur Bildsynchronisation (Video negiert, U = 3 Vss) Pin 4: VIDEO(+) zum Videosignalverstärker Pin 6: Masse Pin 7: UB 10,9V Pin 9: Masse
Für TV4004: Weil die Schaltung allgemein in sw-TV-Geräten funktionieren sollte, wurden 1µF-Koppelkondensatoren eingesetzt. Änderungen für den Einsatz im TV4004:
C3: 470nF C2: entfällt, weil Koppelkondensator auf Hauptplatine vorhanden. R5 nur nötig, wenn eine (low current) Led angeschlossen wird
Layout und Bestückungsplan im "Anhang". Das Rastermass der ZF-Steckleiste beträgt 5,08 mm! Auf Pin 1 achten, ist auf der Grundplatine aufgedruckt Die Schaltung benötigt keine "Blechdose" zur Abschirmung

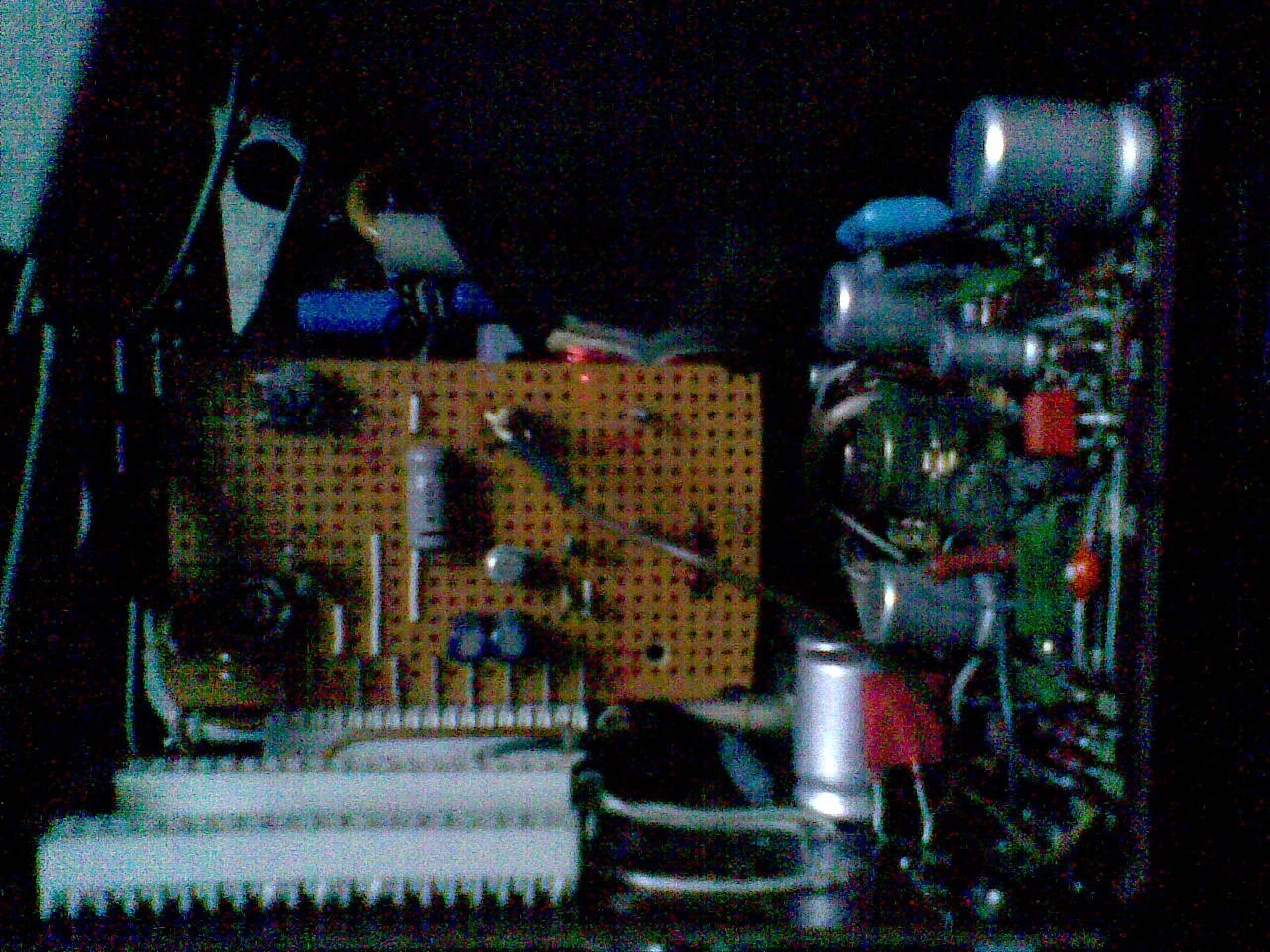

Es kommt eine Emitterschaltung zum Einsatz: Durch die beiden gleich grossen Kollektor- und Emitterwiderstände sind die Spannungen an beiden Ausgänge symmetrisch ausgelegt (R3 = R4). Die Schaltung kann gut auf einer Punktrasterplatine aufgebaut werden, die dann in den freien ZF-Steckplatz gesteckt wird.
Der Kontrast wird mit P1 eingestellt. Der Arbeitspunkt wird mit P2 so eingestellt, dass bei angeschlossenem DVD-Player das Bild stabil dargestellt wird. Evtl. Trimmer für Bildfrequenz/ Vertikal hold auf der Grundplatine nachjustieren.
Die Antennenbuchse kann durch eine Cynchbuchse ausgetauscht werden.
Bitte beachten, dass im Hochspannungsteil ("Ist ja nur ein s/w-Zeilentrafo!") der Spaß aufhört!!! ALSO AUCH BEI AUSGESCHALTETEM GERÄT FINGER WEG VOM HOCHSPANNUNGSTEIL!

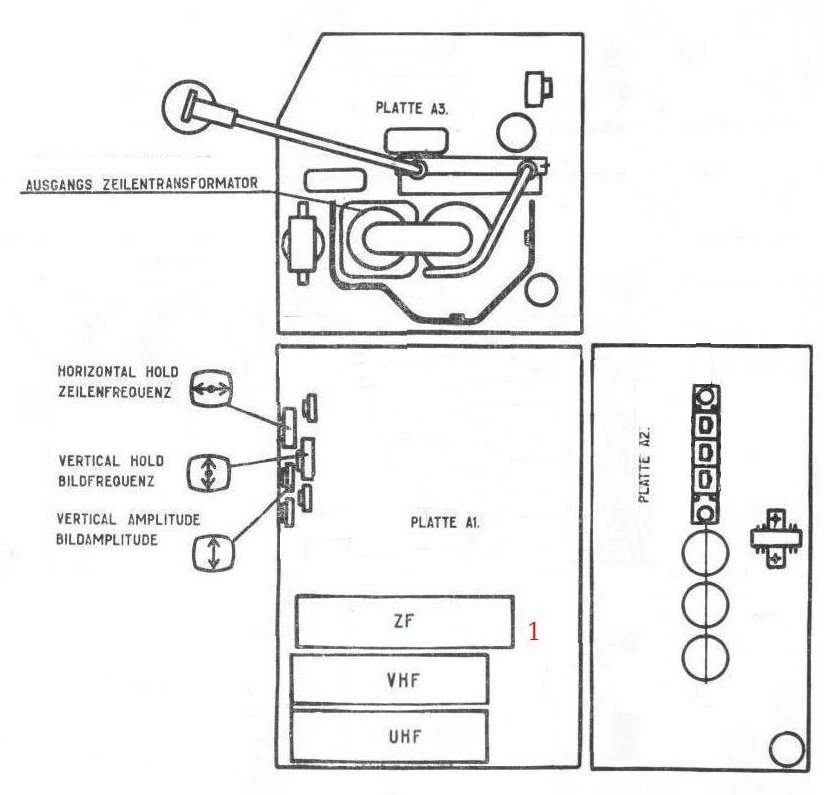

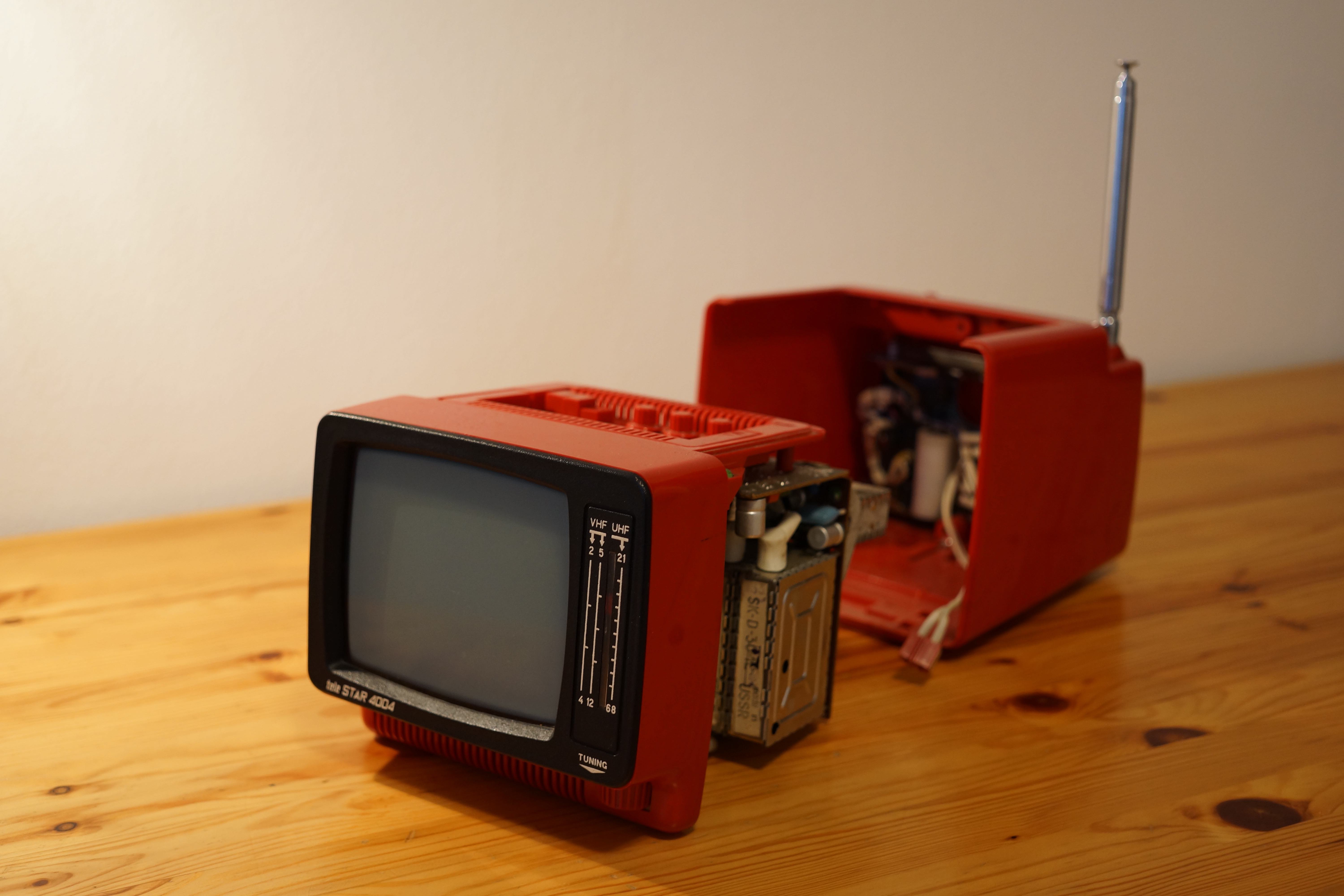

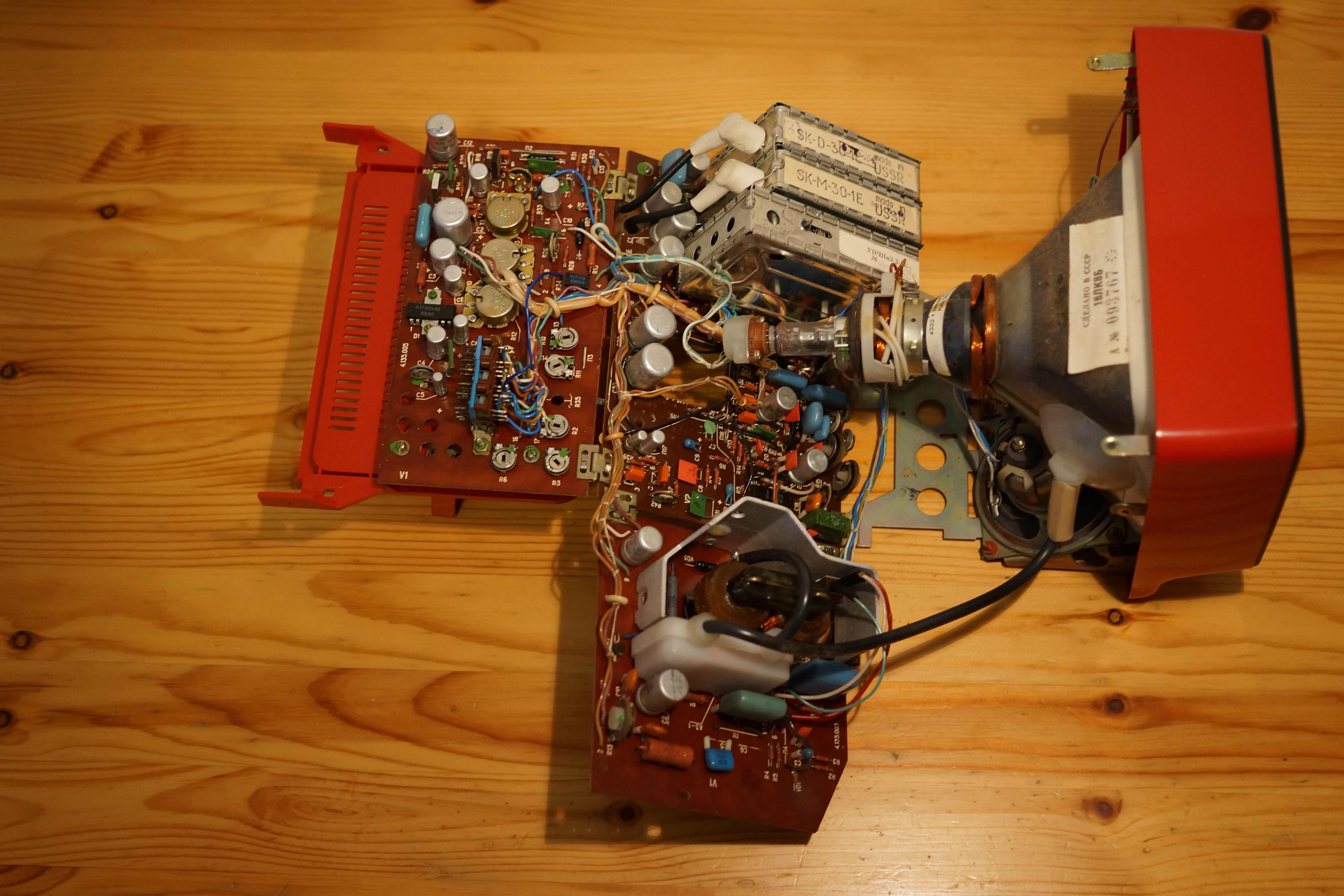

UHF-, VHF-Tuner (Gehäuse eingelötet) und das ZF-Modul (Gehäuse geschraubt!) werden entfernt. Die Steckleiste vom ZF-Modul wird vorsichtig ausgelötet und für eine neue Steckkarte benötigt.
