Einen Scanner hab ich. Aber ich warte mal, wer sich ggfs aus KA meldet. Ansonsten: Mit etwas Geschick bekommt mach auch mit einer Digitalkamera brauchbare bis gute Ergebnisse. Stativ ist dabei natürlich von Vorteil, aber kein Muss.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

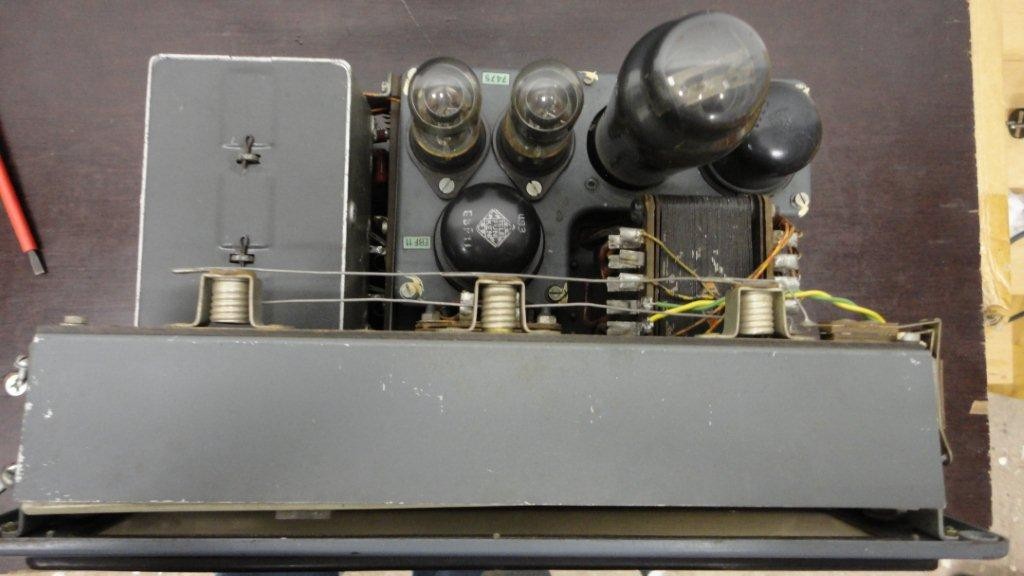

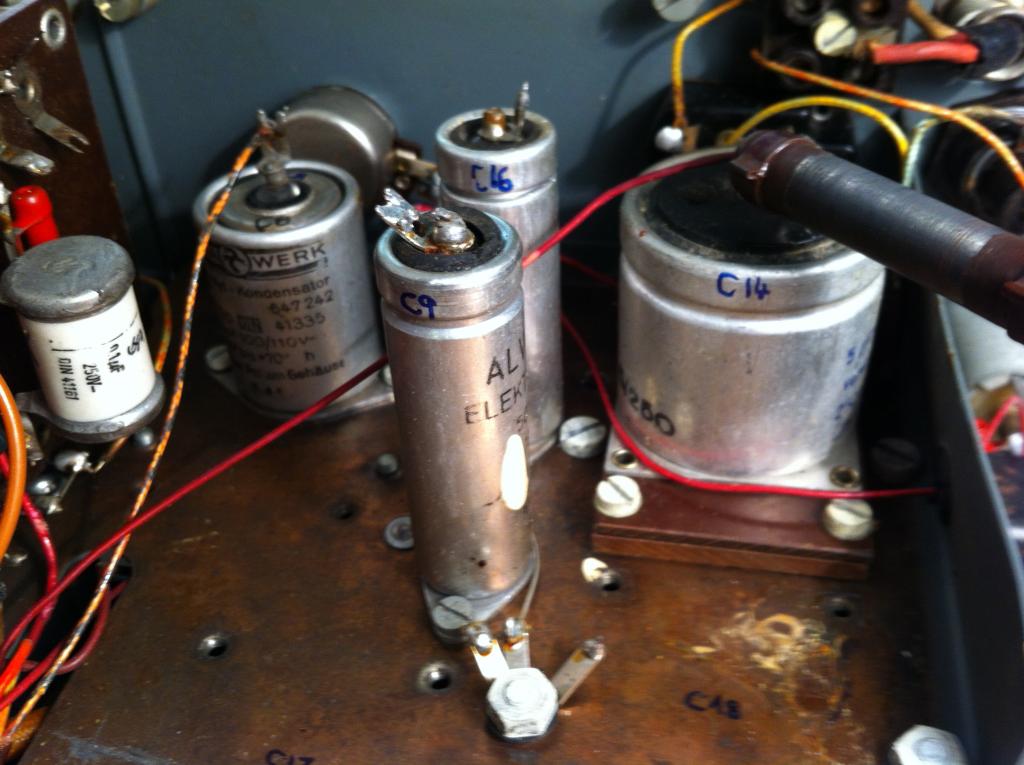

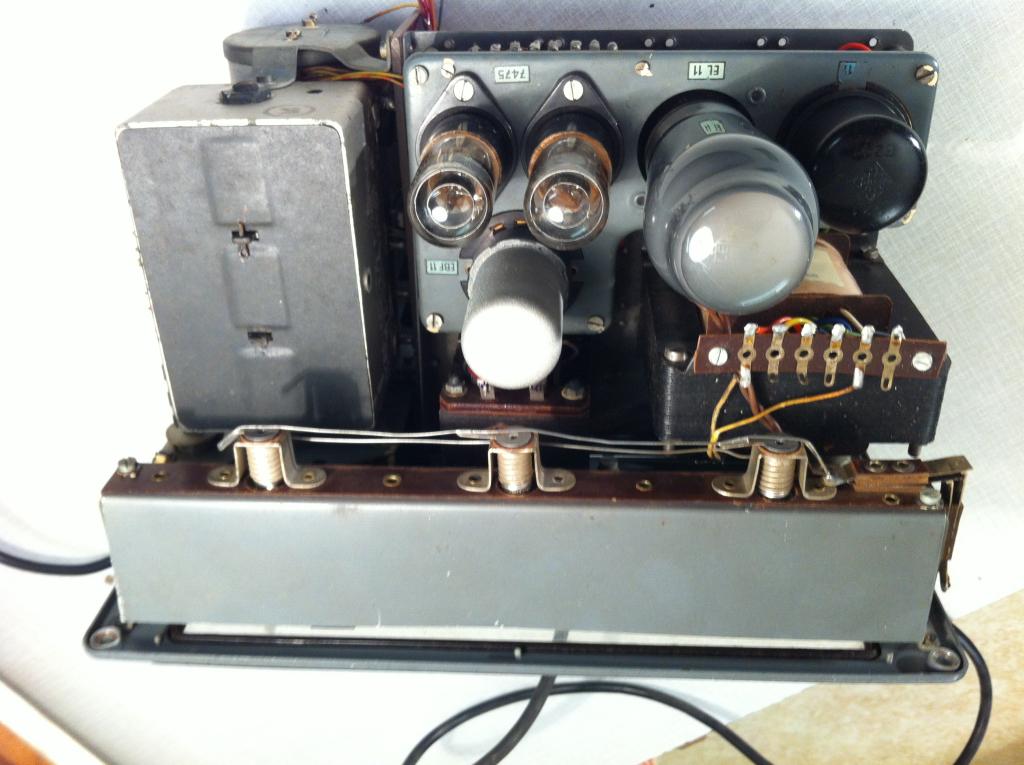

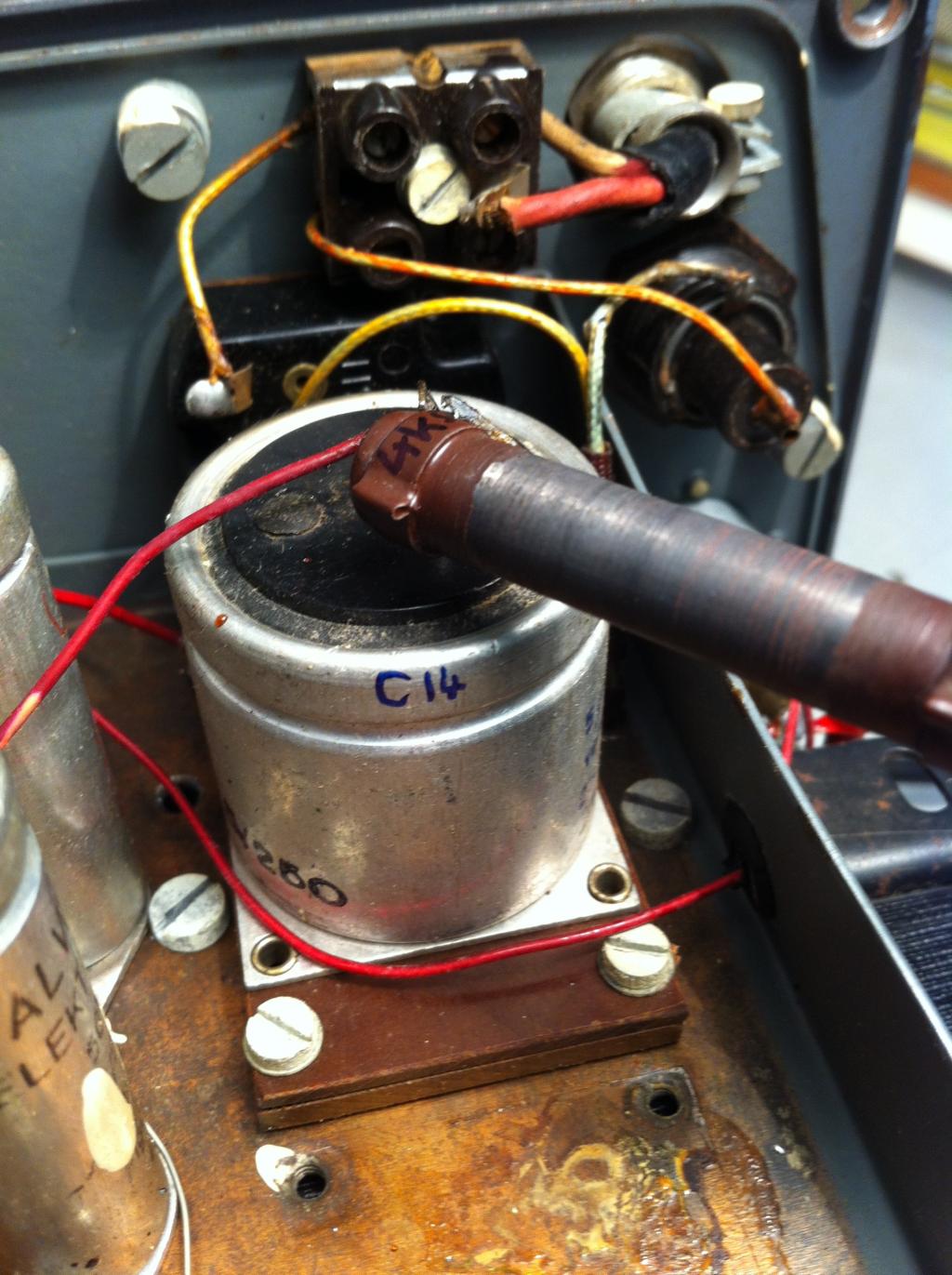

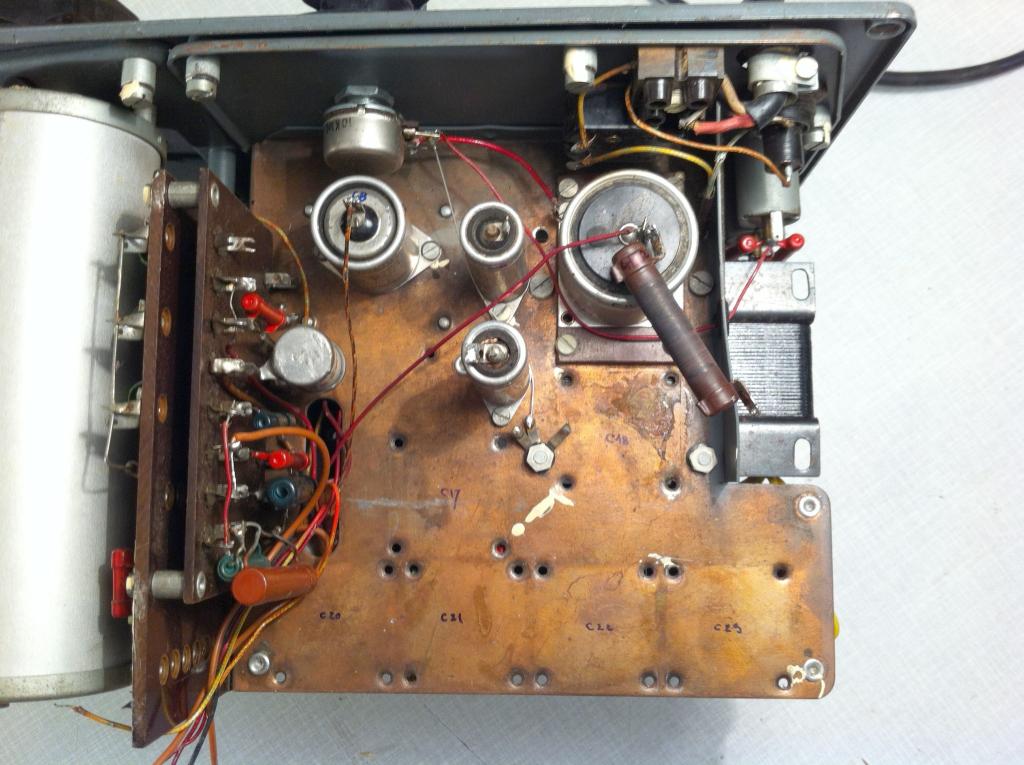

Hier 4 Bilder meines eigenen Gerätes mit dem ersetzten Netztrafo und vielen fehlenden Kondensatoren auf der Chassis-Unterseite. (Es fehlen die Kondensatoren mit den Teilenummern: C17, C18 C20, C21, C22 und C23) Das Poti für die Ausgangsspannungsregelung wurde übrigens auch ersetzt.

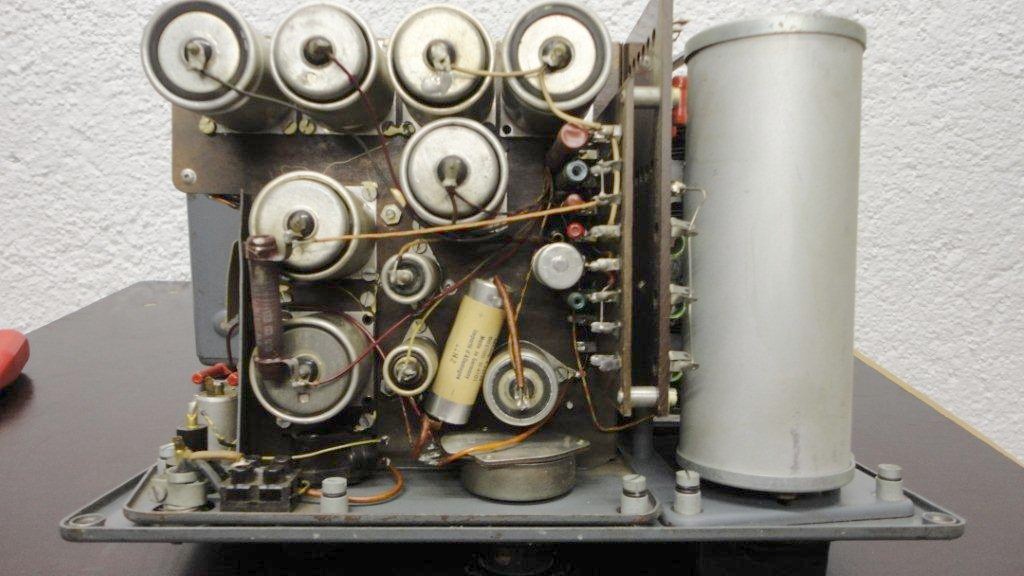

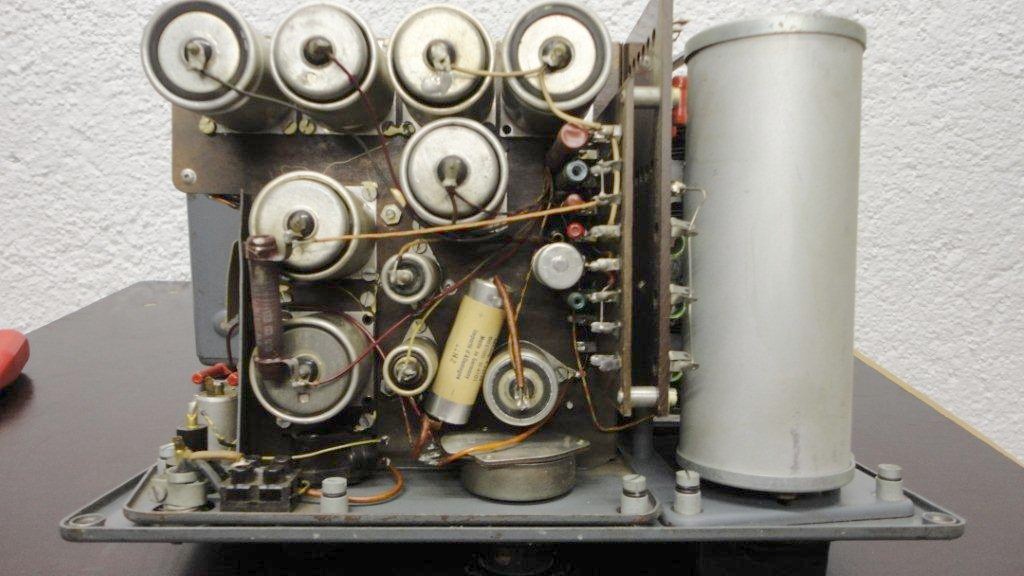

Danach 2 Bilder von einem Gerät, das sich noch nahezu im Originalzustand befindet.
Bei mir noch vorhanden und auf das Scannen wartend: Dar Schaltbild und die fünfseitige Stückliste.
Ich habe versucht, das Schaltbild und die 5 Stücklisten mit dem mir zur Verfügung stehenden Scanner zu digitalisieren.... Na ja schön ist anders. Mit einem Bildverarbeitungsprogramm kann man natürlich noch was rausholen.
Vielleicht meldet sich ja doch noch jemand, der im Besitz eines besseren Scanners und mehr Erfahrung mit diesen Geräten ist.
Gruss, Harald
Hallo Harald, leider konnte ich deine Hilfe, in Form von Schaltbild und div. Stücklisten, nicht stehen lassen. Die Forumsregeln lassen dieses so nicht zu. Noch dazu steht auf jedem Blatt groß und deutlich, dass die Vervielfältigung oder die Weitergabe an Dritte verboten ist. Die Pläne sind zwar schon sehr alt, aber hier sollte der Forumsbetreiber, Rainer-Wumpus entscheiden. Frag bitte zuerst ihn. Freundliche Grüße, Apollo-Alfred (Moderator).
radioljub01:Hallo Harald, leider konnte ich deine Hilfe, in Form von Schaltbild und div. Stücklisten, nicht stehen lassen. Die Forumsregeln lassen dieses so nicht zu. Noch dazu steht auf jedem Blatt groß und deutlich, dass die Vervielfältigung oder die Weitergabe an Dritte verboten ist. Die Pläne sind zwar schon sehr alt, aber hier sollte der Forumsbetreiber, Rainer-Wumpus entscheiden. Frag bitte zuerst ihn. Freundliche Grüße, Apollo-Alfred (Moderator).
Oh Zu früh gefreut :-( R&S werden aber sicherlich ein riesen Interesse haben, dass diese Unterlagen keinesfalls weitergegeben werden dürfen ;) Trotzdem: Ich versteh´s ja...
Kein Problem. Das nächste Mal werde ich vorher beim Rainer nachfragen.
Bleibt also doch nur die Weitergabe auf postalischem Wege, wie schon anfangs von mir vorgeschlagen. Der Empfäger schaut die Unterlagen an, repariert sein Gerät und schickt die Unterlagen anschliessend an mich zurück.
Wie ist denn eigentlich die Sachlage, wenn ich bei R&S schriftlich nachfrage, ob ich alte Unterlagen ins Internet stellen darf? Wäre das ein gangbarer Weg?
Uli:Oh Zu früh gefreut :-( R&S werden aber sicherlich ein riesen Interesse haben, dass diese Unterlagen keinesfalls weitergegeben werden dürfen ;) Trotzdem: Ich versteh´s ja...
Hallo Uli, gibt doch auch noch andere Wege, die den Forumsbetreiber nicht betreffen. Nur darum geht es. Danke für dein Verständnis. Liebe Grüße Alfred
radioljub01: Wie ist denn eigentlich die Sachlage, wenn ich bei R&S schriftlich nachfrage, ob ich alte Unterlagen ins Internet stellen darf? Wäre das ein gangbarer Weg?
Gruss, Harald
Hallo Harald, wenn dir der Rechteinhaber die schriftliche Erlaubnis erteilt, steht dem nichts im Weg. Letzte Adresse, bis ca. 1970, von R&S: München, Auerfeldstrasse 20, Stadtteil Haidhausen Jetzt nur wenig weiter, in der Mühldorferstrasse, hinter dem Ostbahnhof. Wenn ich noch in München wäre, würde ich einfach mal vorbei schauen. Aber ich weiß, daß wir einen Nutzer in Icking bei München haben ;-) Liebe Grüße Alfred
das ist doch allen sonnenklar. Und dumm, wer dafür kein Verständnis hätte! Vielleicht wollen R&S ja auch eine Kopie für ihr Museum ;-) ODER schicken sowas auf Anfrage evtl sogar raus sofern vorhanden?
Liebe Grüsse, Uli
Edit: Bin mal wieder blind! Wie komme ich denn auf meine abonnierten Threads? Sehe ich die nicht irgendwo im Überblick?
apollo:Hallo Harald, wenn dir der Rechteinhaber die schriftliche Erlaubnis erteilt, steht dem nichts im Weg. Letzte Adresse, bis ca. 1970, von R&S: München, Auerfeldstrasse 20, Stadtteil Haidhausen
typisch WGF hallo Apollo, Ich finde allmählich wirds peinlich ! R&S wird morgen diesbezüglich kontaktiert, ich hab eh etwas Austausch mit denen. Den Schaltplan können wir dann bei Classic Broadcast parken, bei den anderen RS Geräten.
