Hallo Anton, ein schönes, gut erhaltenes Kleinod, aber die Buchsen auf dem Gerät und die Bodenbedruckung sind sehr unterschiedlich. Gibt es da eine Erklärung?
Du kannst die Fotos gerne verwenden, dafür hatte ich sie auch gedacht.
Deine Überlegungen zum "DX" klingen schlüssig. Ich konnte auf die Bedeutung bislang keinen Reim machen.
Was ist mit Aufstecker gemeint? Ich weiß es auch nicht, dachte aber zunächst an einen Kristall mit Halterung, macht aber keinen Sinn, weil bereits die Diode eingebaut ist. Bleibt evtl. noch eine Wabenspule als Antennenersatz. Diese würde auch 2 Kontakte benötigen, wie in der Skizze ersichtlich.
apollo:Hallo Anton, ein schönes, gut erhaltenes Kleinod, aber die Buchsen auf dem Gerät und die Bodenbedruckung sind sehr unterschiedlich. Gibt es da eine Erklärung?

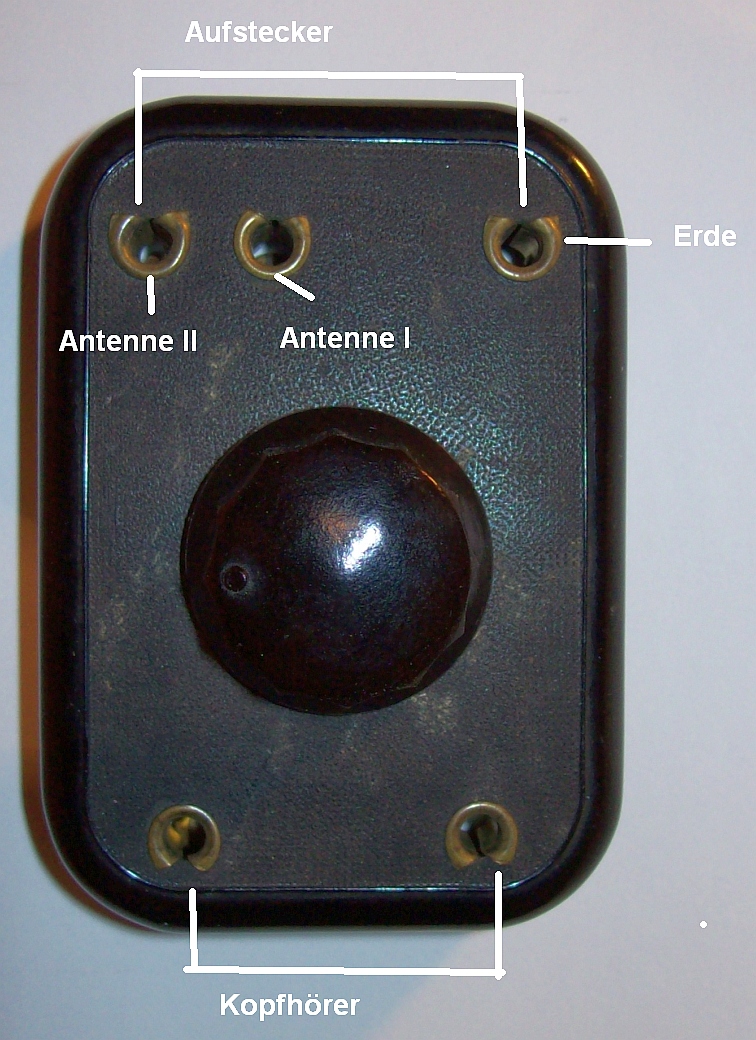

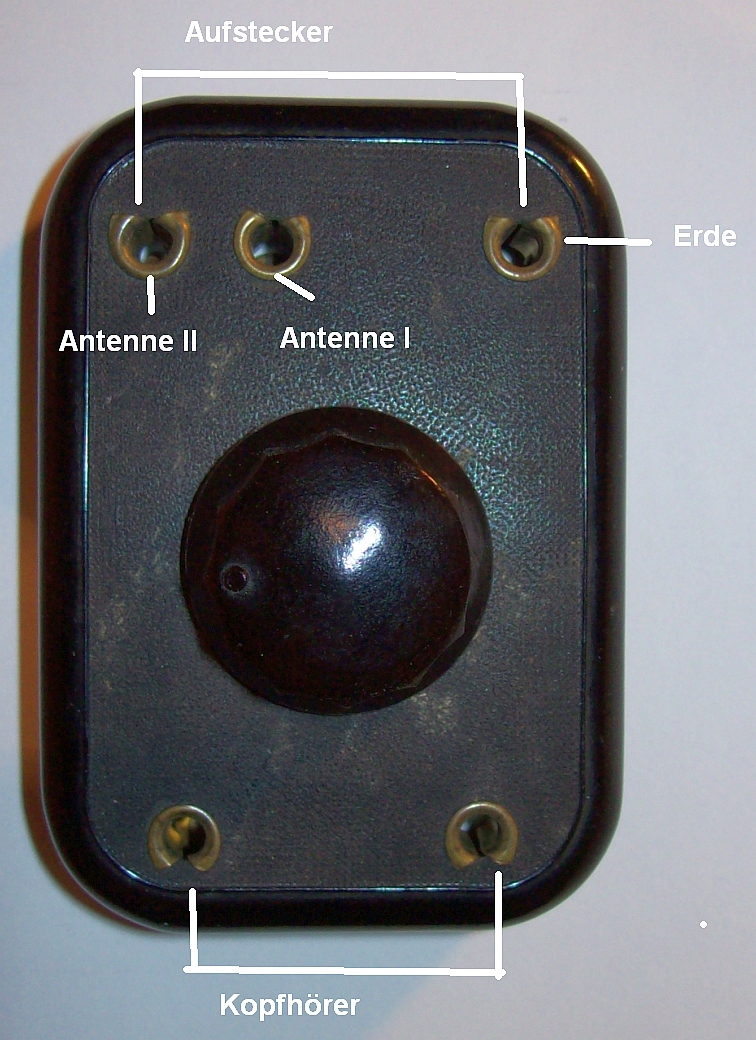

Eigentlich ist da kein Unterschied, die Grafik ist nur beim ersten Blick etwas verwirrend. Meine Deutung der Beschriftung haben ich auf dem folgenden Bild kenntlich gemacht:
Der Aufstecker könnt ein zusätzliches Abstimm.-oder Antennanpassteil, ein L C oder beides gewesen sein. Das war in einem extra Gehäuse eben dem Aufstecker drin.
Die Skizze auf dem Rückdeckel ist nur ein Belegungsschema, keine Wiedergabe der vorhandenen Buchsen. Zwei der vorhandenen Buchsen können wahlweise jeweils sowohl für Antenne und Erde-, als auch für den Aufstecker genutzt werden (siehe meine Beschriftungen auf dem Foto oben). So jedenfalls ist es meine Interpretation. Etwas Anderes würde auch keinen Sinn ergeben, bei der einfachen Schaltung des Gerätes. Der Bodendeckel war jedenfalls noch fest vernietet, als ich das Gerät bekam. Insofern gehe ich davon aus, dass das drin steckt, was draufsteht

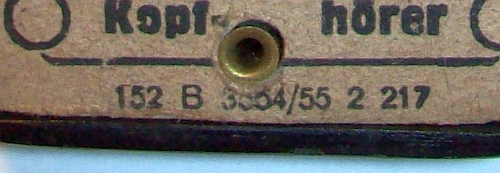

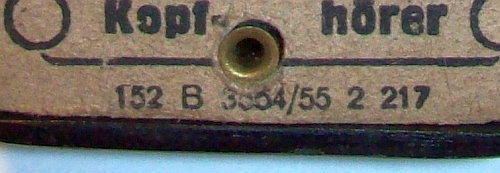

Die Möglichkeit eines falschen Bodendeckel ist nicht auszuschließen. Beim Foto der Rückseite ist neben der unteren Niete die Zahl 55 zu sehen. Es könnte bei der Herstellung ein Fehler sein oder mit Absicht gemacht worden sein. Entweder waren keine 53er Deckel mehr da oder es wurde ein Rest aufgebraucht. Nehmen wir an die Produktion sollte eingestellt werden da bestellt man kein neues Material mehr.
Ohne konkrete Listen vom Hersteller und deren Produkten, werden wir das wohl nicht sicher feststellen können. Die Zahl neben der Niete ist m. E. nur das Herstelljahr 1955. Davor sieht man auch noch die 54, könnte also Fertigungssaison 54/55 sein.
