Hallo,

wenn auf der Kupferfolie noch eine Wicklung folgt, ist das eine Abschirmung zwischen den Wicklungen. Das wurde häufig zwischen Primär- und Sekundärwicklung gemacht, um die HF-Störungen vom Netz abzublocken. Da die Folie wie eine normale Trafowicklung funktioniert, entsteht natürlich auch entlang der Folie eine Wechselspannung, daher darf diese auch keine geschlossene Windung sein, also die beiden Enden müssen gegeneinander isoliert sein. Die Höhe der gemessenen Spannung hängt dann vom Ort ab, wo man misst. Je weiter entfernt man vom Masse-Anschlusspunkt der Folie misst, umso höher wird die Spannung.

Gruss HB9

Hallo

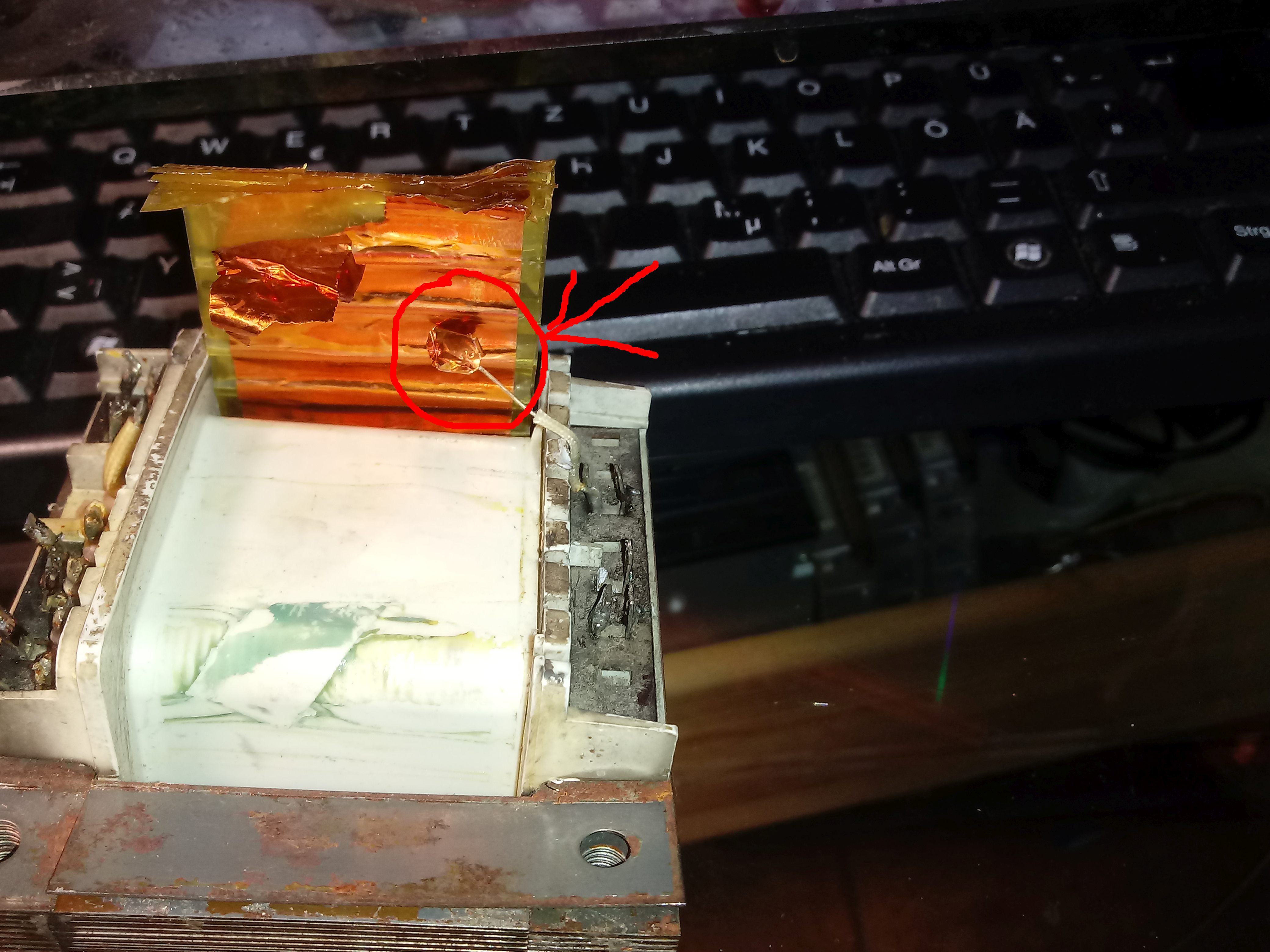

Die Folie ist rundum geschlossen also praktisch ein Folienring. Das kleine Drähtchen das man auf den Bild sieht (rot markiert) ist der Anschluss der raus geht. Zwischen Platine und Trafo sind etwa 5 bis 6 cm Kabel. Das ist auch der Abstand wo ich diese Ominösen 1,5 Volt gemessen habe. Ist es möglich das meine Endstufe diese Spannung braucht um anzuspringen?

Zuletzt bearbeitet am 31.01.22 15:07

Datei-Anhänge


Hallo

Ich hab den Durchgangsprüfer an die beiden letzten Zipfelchen der Folie gehalten und hab Durchgang. Die Folie selbst war ja rundum geschlossen und unbeschädigt und wurde durch mich vom Kunststoff entfernt. Messen kann ich ja nur an den funktionierenden Lautsprechern. Dort kommen halt die besagten 1,5 Volt raus. Aus dem Trafo kommen nur drei Drähte raus. Einmal der kleine von der Folie und dann die beiden der oberen abgewickelten Lage Draht.

Hallo Jens

Etwas anderes wie baden geht bei Geräten die 30 40 und mehr Jahre auf dem Buckel haben nun mal nicht. Der Dreck der sich da gesammelt hat geht nun mal ohne viel Seife heiß Wasser und einer Bürste nicht ab. Das ist aber gängige Praxis. Was ich wohl mache sind bei neueren Geräten die Displays einpacken damit diese nicht feucht werden. Das mein Netztrafo innen aus mehreren Teilen besteht die ineinander gesteckt sind kann man nicht wissen und fällt daher unter dumm gelaufen und das beste daraus machen.
Meine Platine hat ja funktioniert, sogar noch wo der Trafo anfing das Restwasser zu verdampfen. Da ich sofort den Stecker gezogen hab bin ich davon ausgegangen das die heile ist. Nun ja, sie ist es nicht und nun fängt die Fehlersuche an.
Dein Vorschlag Ersatz zu kaufen ist wenn du mal die Preise betrachtest völlig Unrealistisch. Die Lautsprecher müssen alle Überholt werden. Von daher zahl ich keine 200€ für ein paar defekte Lautsprecher die dann noch restauriert werden müssen.

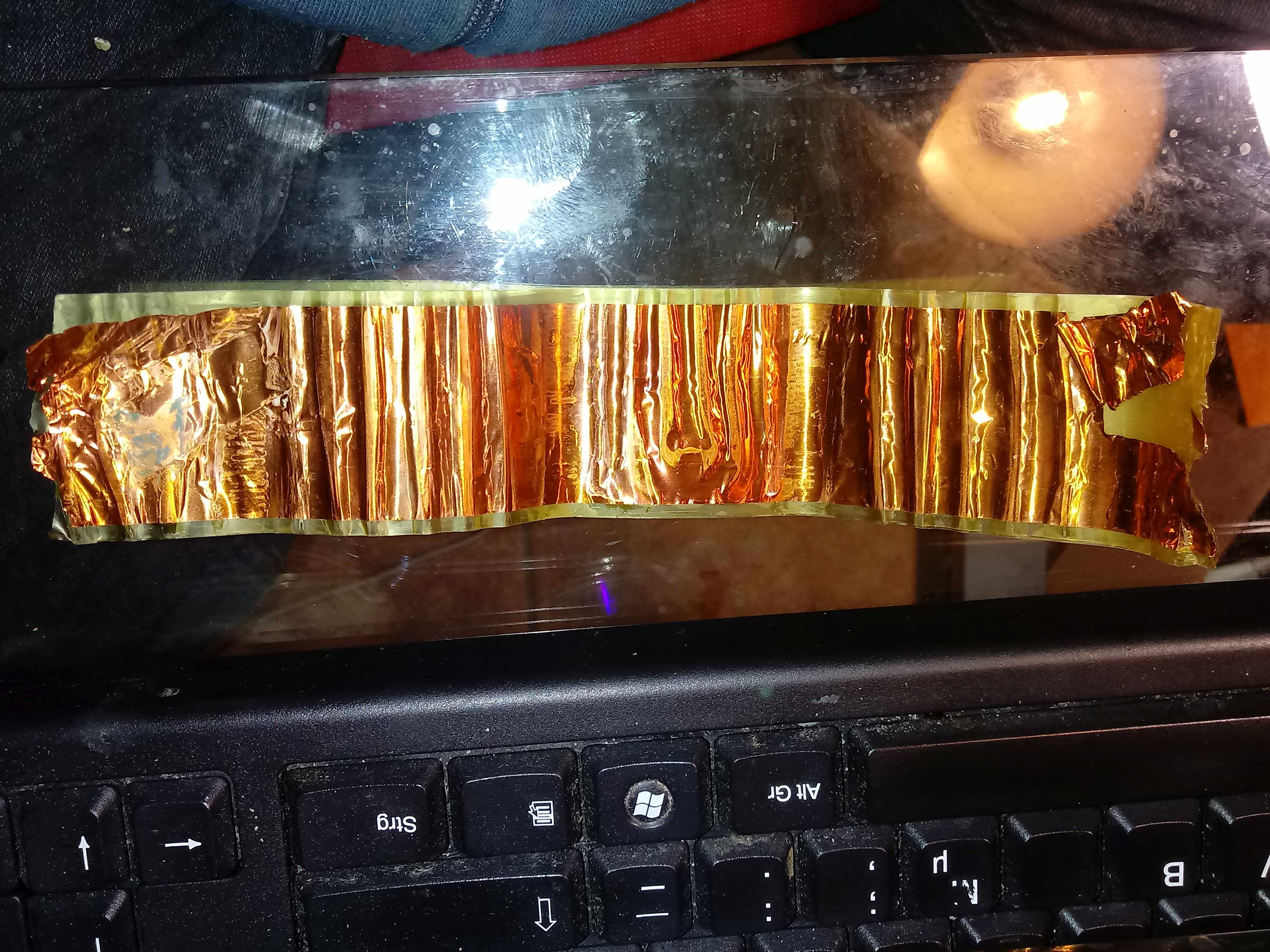

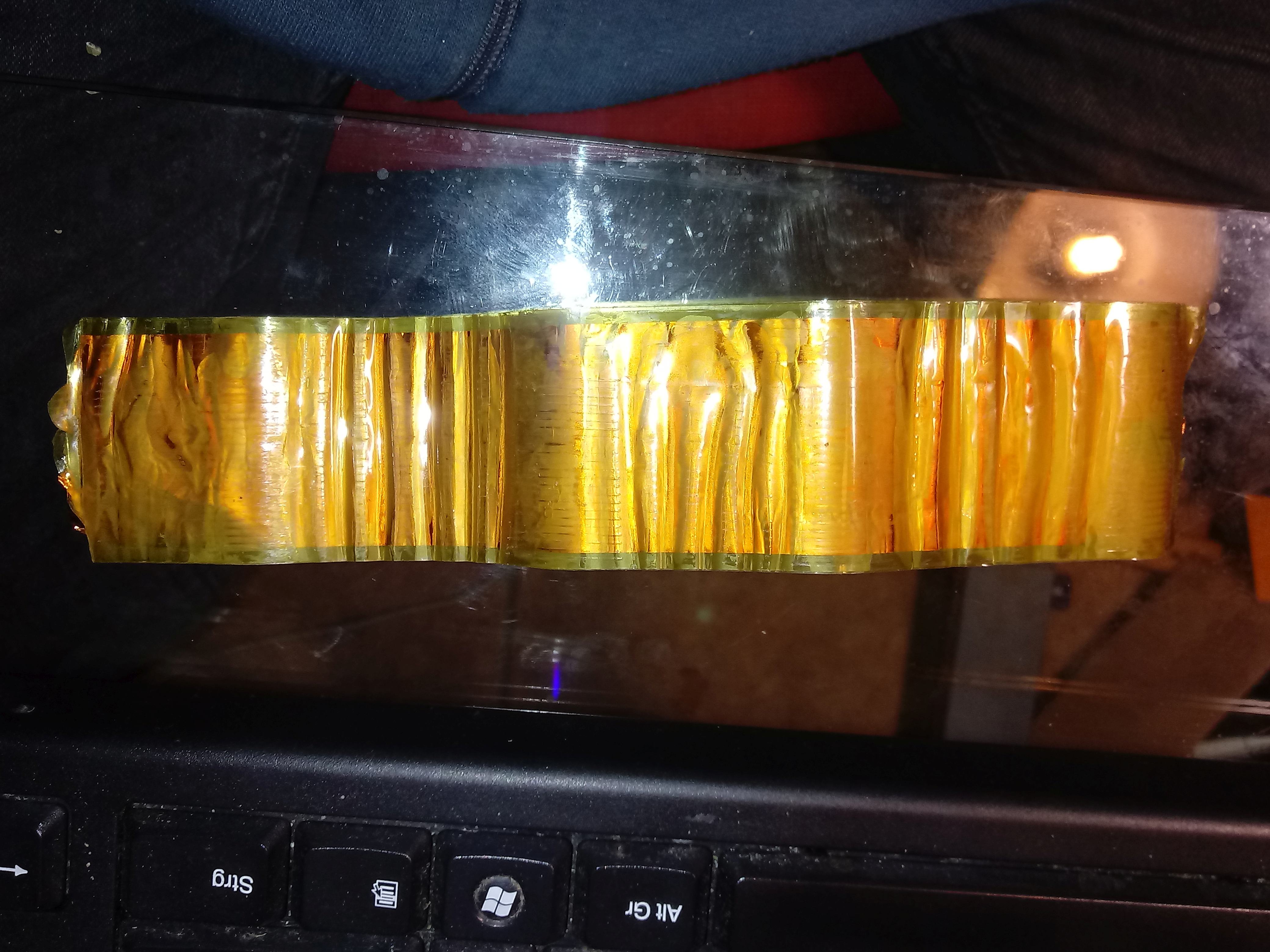

Mit der Folie kann was nicht ganz richtig sein. Ich hab die gerade von Isolierpapier abgezogen und hab ein langes Stück. Die Stelle an der ich die Folie vom Kern getrennt hab ist dann vermutlich genau die Stelle an der sie getrennt sein sollte? Glaub ich nicht so richtig drann.
Nun weis ich aber wenigstens wie das genau mit dem Trafo und der Schirmung geht. Das konnte mir keiner so wirklich richtig erklären.
Einen Vorteil bei der Fehlersuche hab ich aber jetzt. Da ich die ganze und die kaputte Platine nebeneinander liegen hab kann ich zunächst mal mit beiden Vergleichsmessungen machen.
Ach so, einen neuen Trafo oder besser zwei brauch ich immer noch. Mal sehen was ich da finde. Mein Platzangebot dafür tendiert Richtung Sardinendose. Da wird das mit dem Ringkern denk ich mal eng werden und auf einen normalen rauslaufen

So und nun hol ich mir noch ein Bier um den Ärger wegen der toten Platine zu ertränken oder weil mir alles so gut erklärt wurde und ich nun ein ganzes Stück schlauer bin. Mal sehen

Hallo Jens

Ich kann dir gerne die Folie zukommen lassen. Wenn du mir die Trennstelle zeigst geb ich einen aus.

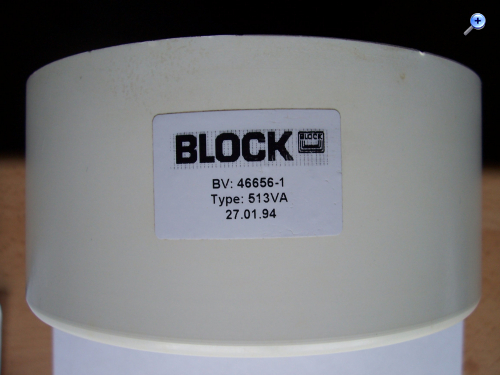

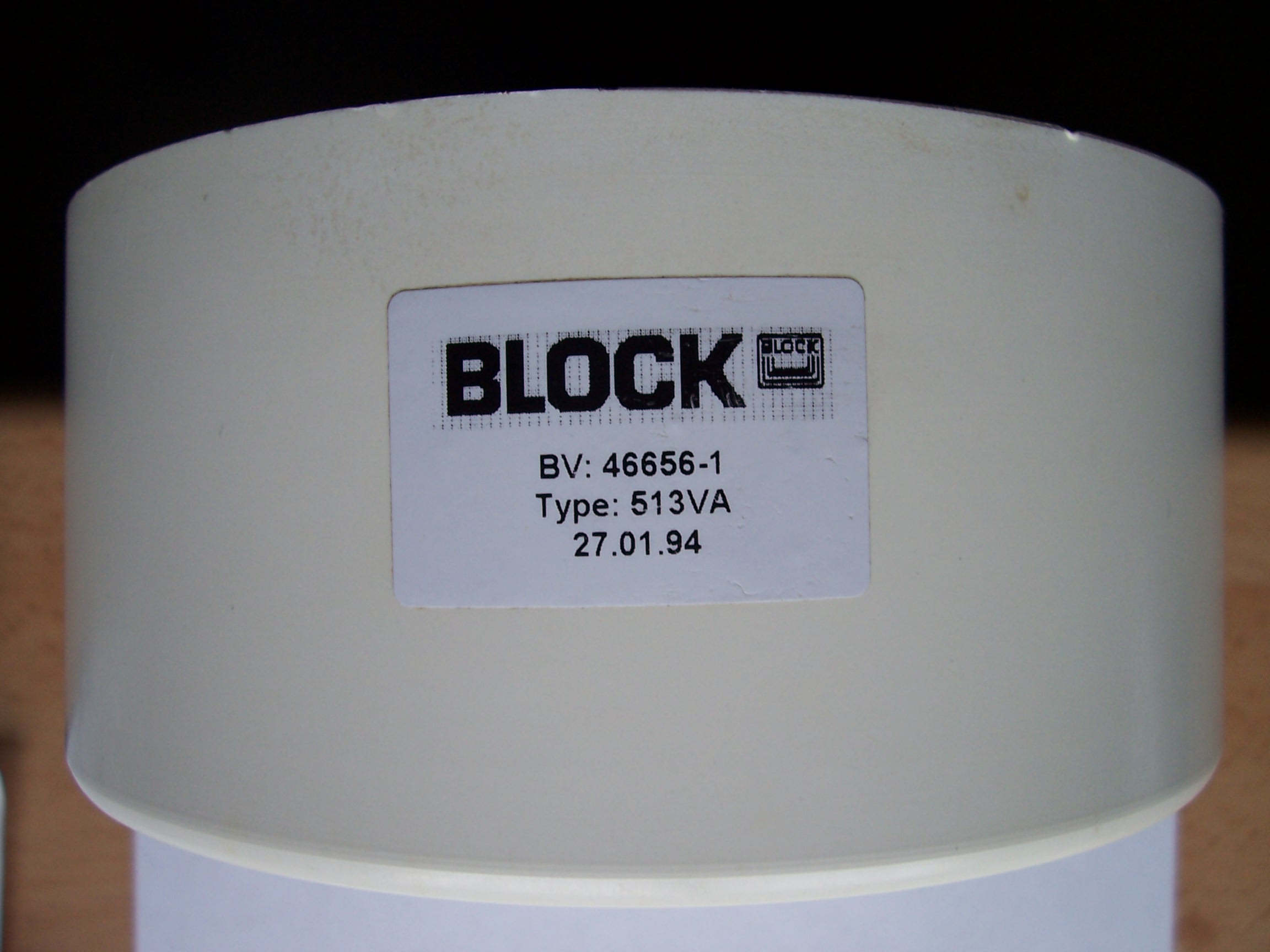

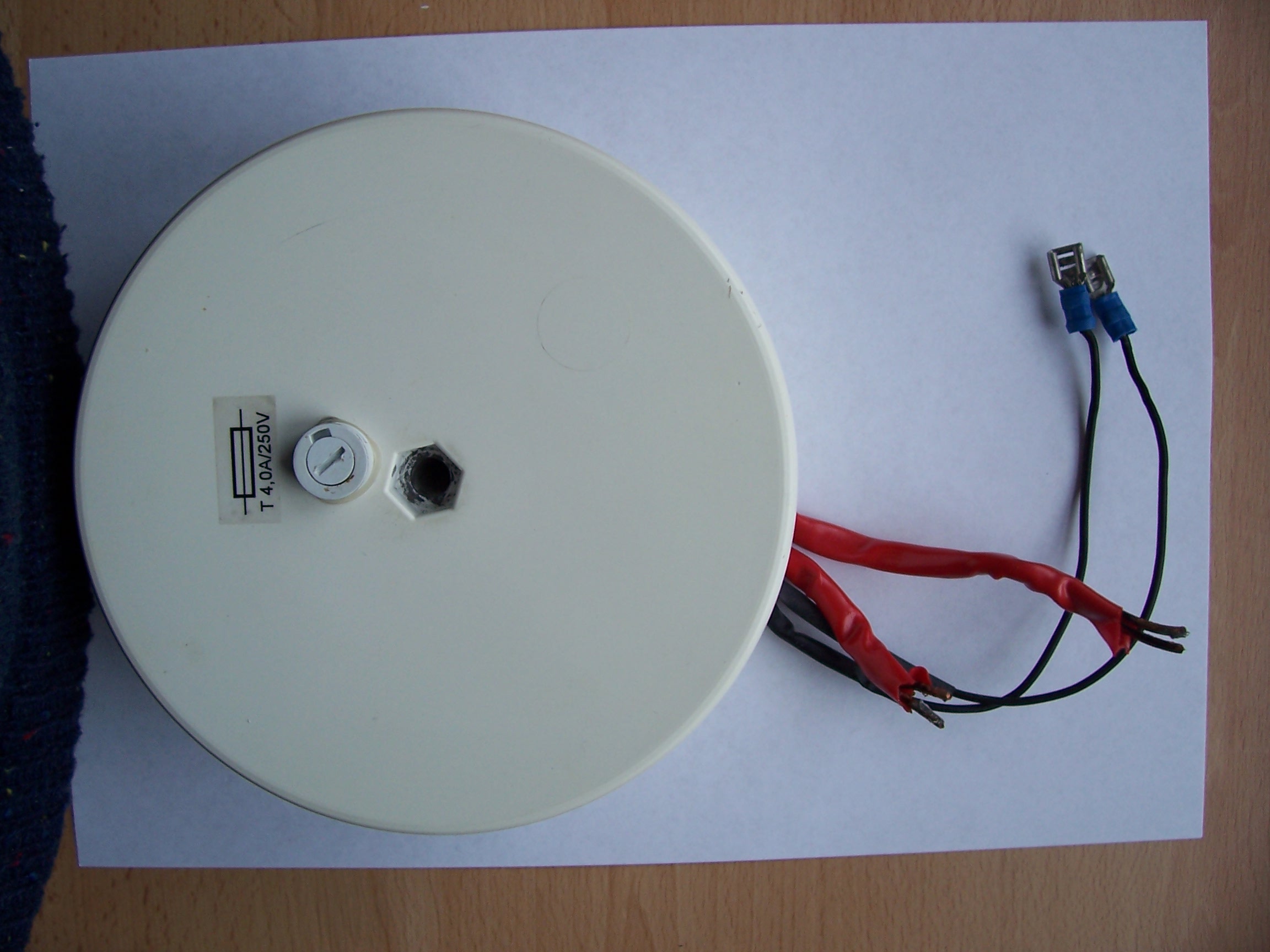

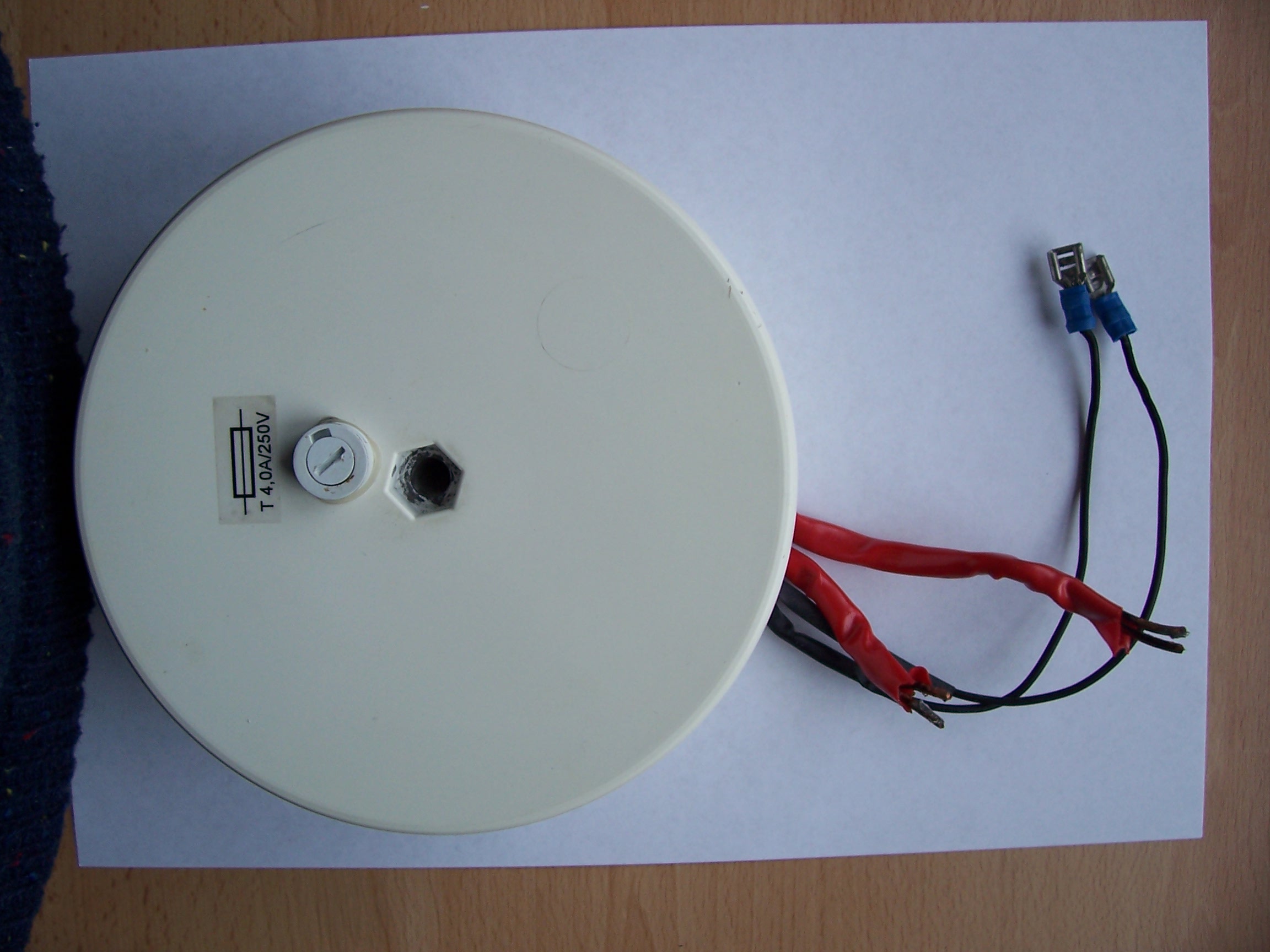

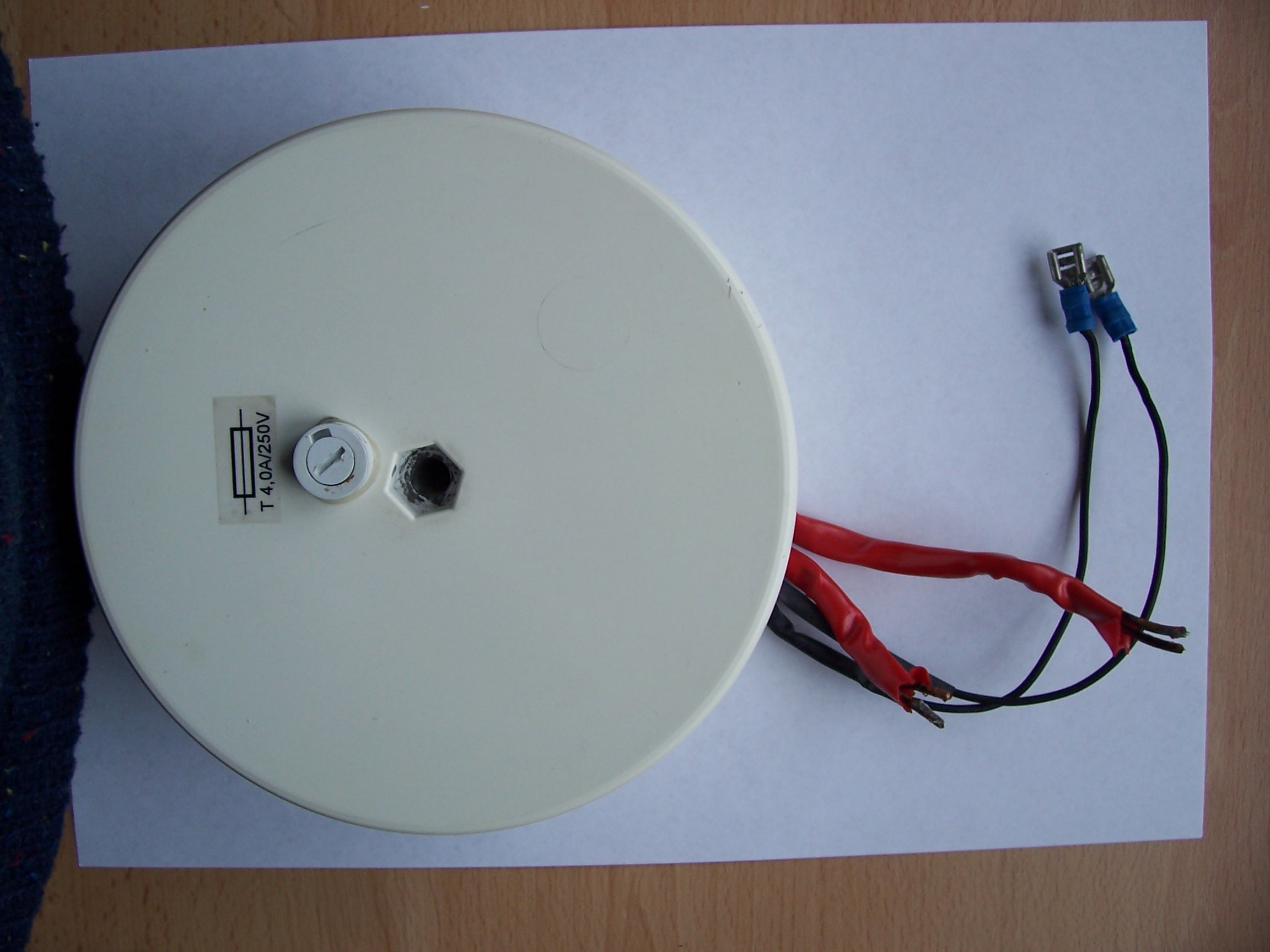

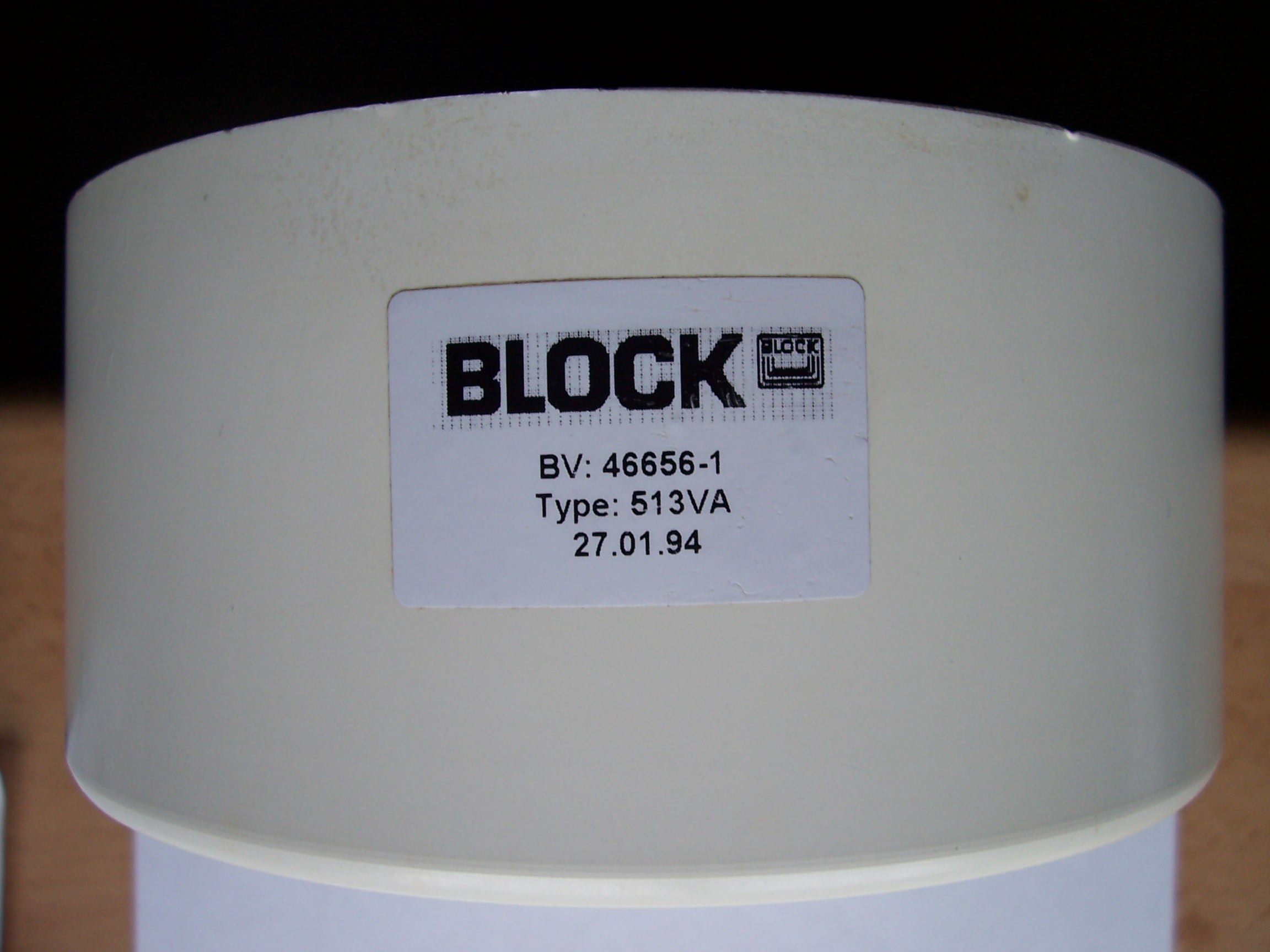

Ja, sind kundenspezifische Trafos aus der Medizintechnik (Ladespannungserzeugung in einer Dialysemaschine für den Notbetriebsakku) und sollte deshalb erhöhte Schutz(klassen)anforderungen erfüllen, weil bei medizinischen Geräten, die direkt mit einem Patienten verbunden werden, ganz besondere Schutzanforderungen entsprechend dem Medizinproduktegesetz bestehen und entsprechende Zulassungsprüfungen notwendig sind.
