Moin Hajo Ja ich liebe diesen kleinen ruckzuck Empfänger auch. Das mit der Dämpfung habe ich auch schon beobachten können. Selbst in der Nähe von großen Bäumen, wird der Empfang merklich schlechter. Leider ist der Empfang in meinem Garten nicht mehr so gut möglich. Ich muß mal ernsthaft auf die Suche nach den Störungen gehen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
mit dem gleichen Empfänger aus Schweden wie am 1.12. habe ich heute früh ab 8:30 MEZ nach SAQ gelauscht, aber das Ergebnis war enttäuschend. Das Signal war erst leise, aber immerhin aufnehmbar, doch um ca. 8:45 setzte plötzlich ein breitbandiger schnarrender Störer ein, der SAQ völlig übertönte. Durch Ausrichten der Antenne und sorgfältiges Nachstimmen der Frequenz fand ich die Station wieder, aber nur sehr schwach und nur einzelne Zeichen zu verstehen.
Das Signal war auch nicht konstant, sondern schwankte langsam zwischen gerade noch aufnehmbar und unhörbar. Möglicherweise überlagern sich Boden- und Raumwelle. Deutschland liegt dafür gerade in der richtigen Entfernung.
Fürs nächste mal ergeben sich daraus einige Forderungen: - Störer in der Nähe aufspüren und beseitigen - optimalen Standort für die Antenne suchen - für längere Zuleitung der Antenne einen Vorverstärker bauen - Antenne abschirmen - Selektion der Antenne verbessern - NF-Selektion verbessern
De facto läuft das auf die Entwicklung eines eigenen Empfängers hinaus. Nundenn, bis zum Alexandertag am 29.06. oder 06.07.2025 bleibt noch genügend Zeit dafür.

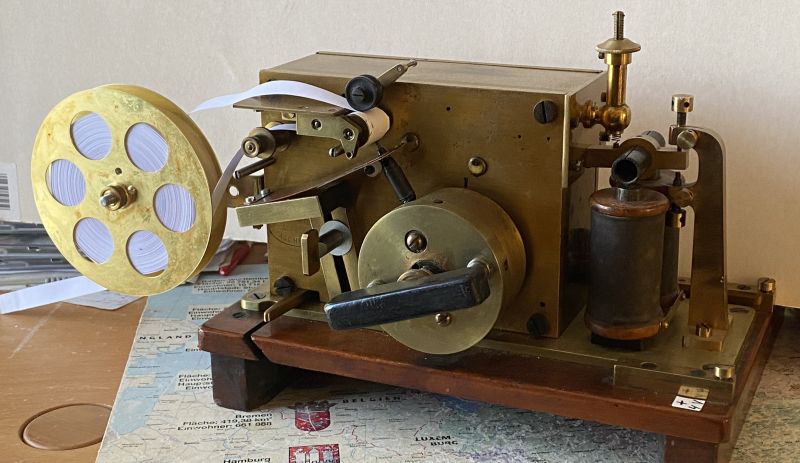

Bei mir hier in der Nähe von Maastricht heute Morgen sehr schlechter Empfang, sonst hätte ich gerne meinen neuen Morseschreiber vom Jahr 1900 vorgestellt.
Wanderlinse von Youtube hat ein schönes Video von Twente eingestellt. https://www.youtube.com/watch?v=NfSsGUqF9oE Das sind die Störungen ab Minute 9 bzw. 21 zu erkennen. Mit guten Filtern sind sie aber gar nicht aufgefallen.
@ Andreas Zum Glück wird in unserer Gartenanlage den Winter über der Strom abgeschaltet, ansonsten wäre der Störpegel erheblich größer. Ja, der kleine Empfänger funktioniert wirklich gut. Vielleicht baue ich noch ein Exemplar mit besserer Selektion, denn er liefert auch hier in der Innenstadt noch lesbare Signale, wenn ich ihn aus dem Fenster halte. Das geht mit der Ferritantenne nicht. In dem Video von Wanderlinse ist gut zu erkennen, daß es sich bei dem "Störer" eindeutig um RDL auf 18,1kHz handelt.
@Wolfgang Dein Morseschreiber ist auch dann eine Augenweide, wenn das Signal zum Schreiben nicht ausreicht.
Ich kann mich erinnern, dass du am 1. Juli diesen Vorschlag gemacht hast:
Zitieren:.....Geht es bei dem Schreibtelegraphen auch um die Optik oder ist die Funktion wichtiger? Rein funktional ließe sich ja vielleicht was machen.
Daraufhin habe ich mich damals auf dem Dachboden umgeschaut und konnte einen sehr alten, elektrisch angetriebenen, Walzenschalter finden!
Zunächst wurden die Kupferbahnen und die Schleifkontakte entfernt. Über die Walze wurde dann ein dicker Gummiring gezogen. Eine Andruckrolle sorgt dafür, dass der Papierstreifen vom Gummiring sicher mitgenommen wird. Ein doppelter Elektromagnet (aus einer alten Klingel) zieht eine Stahlplatte an, an der ein Filzstift befestigt ist. Leider war die Drehzahl des Motors etwas zu niedrig. Mit einem neuen Gleichstrommotor (zusätzlich versteckt angeordnet) konnte ich auch das Problem lösen. Jetzt sogar noch regelbar.....
ich hatte die Weihnachtssendung in hervorragender Qualität empfangen (etwa 1km ausserhalb der Zivilisation, etwa 20km östlich von Zürich). Der Restträger war hörbar. Die Ausrä$üstung war wieder der Eigenbau-SDR und eine MiniWhip-ähnliche Antenne auf dem Autodach. Die Filterbandbreite habe ich wie üblich für CW auf 200Hz eingestellt, da gab es nicht einmal ansatzweise Störungen. Das Wetter war erfrischend, leichter Schneefall und um die Null Grad aber mit der Standheizung kein Problem.
Wegen Dämpfung im Gartenhaus: Wenn man diese tiefen Frequenzen (Wellenlänge im zweistelligen km-Bereich, da ist das Haus vernachlässigbar klein) mit einer Stabantenne, also elektrisch, empfängt, nimmt man nur das elektrische Feld auf. Da (nasses) Holz alles andere als ein idealer Isolator ist und auch das Epsilon deutlich grösser als 1 ist, wird das elektrische Feld stark geschwächt, während das magnetische ungehindert eindringen kann, sofern es nicht mit viel Eisen abgeschirmt wird.
@Wolfgang Deine "Notlösung" gefällt mir, - Walzenschalter - was es nicht alles gibt. Solche Konstruktionen sind in meinen Augen wertvoll, sie zeugen von Erfindergeist. Falls es noch an bestimmten Teilen fehlt - wie schon mal angedeutet - hier steht ein Drehmaschinchen... Die Lösung mit den zwei CDs gefällt mir besonders. In dem Video funktioniert alles recht gut. Vielleicht wäre anstatt des austrocknenden Filzstifts ein Tintenroller eine Alternative. Die Minen sind nicht wesentlich schwerer als Kuliminen und trocknen nicht so schnell aus, ich benutze sie nur noch.
@HB9 Vielen Dank für die erhellenden Hinweise zur Dämpfung, sehr interessant. Demnach war meiner Vermutung nicht ganz unbegründet.
SAQ war Heiligabend bei mir im Bergischen Land östlich von Köln so schlecht wie noch nie zu hören (S6 am RSP1a, resonante Antenne). Kurze Zeit ergab sich sogar ein Minimum, in der die volle Lesbarkeit nicht mehr gegeben war. In Graz war das SNR dagegen wie während der letzten Sendung 20dB.
Trotzdem zeigte der Kameraschwenk im Utub-Video nur einen minimalen Antennenstrom und einen nicht gerade zufrieden aussehenden Operator.
