hat jemand von euch so ein Pikoskop, diesen Kleinoskar aus dem Osten? VEB TPW Techn.Phys. Werkstätten Thalheim/Erz., Type E01/7 Ich würde gern mal was darüber lesen, insbesondere wie diese Minitechnik werkelt. Er hat wohl nur 4 Röhren, +CRT. Wenn ich einen erwische wird er der Sammlung hinzugefügt
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Das Oszilloskop "Picoskop EO 1/7" wurde etwa 1958 vom VEB Technisch Physikalische Werkstätten Thalheim (TPW) als ein preiswertes Meßmittel für den Service entwickelt und produziert. Bestückt mit vier Röhren ECF82 und der Bildwiedergaberöhre B7S1 ist er für Reparaturarbeiten an Fernsehgeräten, Bandgeräten und Rundfunkempfänger einsetzbar. Der Y- Verstärker hat einen Frequenzgang bis 1 MHz. Damit lassen sich Kippteile von Fernsehgeräten untersuchen.
Für heutige Ansprüche ist der Frequenzgang nicht mehr ausreichend, als NF- Oszilloskop ist das Gerät aber einsetzbar. Mit vielen Grüßen. Wolle
ergänzend sei angemerkt, dass bei diesen einfachen Oszilloskopen - ich besitze auch einige ähnliche Geräte (Heathkit, Philipps, AEG) davon - neben der begrenzten Bandbreite auch noch die fehlende Triggermöglichkeit hinzu kommt; sie lassen sich lediglich mit dem zu untersuchenden Signal synchronisieren. Dadurch sind leider Frequenz- bzw. Zeitmessungen nicht möglich.
Aber zur Betrachtung von Kurvenformen und Spannungsmessungen sind sie auch heute noch einsetzbar; außerdem stellen sie einen historischen Wert dar.
solch ein Gerät habe ich auch , schon weil es nur 16km von mir entfernt gefertigt wurde. Es ist wirklicdh nur ein NF-Oszi. Die Schaltung ist etwas windig - die Röhren sind ausgesucht und nicht untereinander austauschbar. Das Gerät ist sonst aber robust und funktioniert nach den vielen Jahren immer noch. Nur paar Papierkondensatoren habe ich gegen Sikatrops gewechselt.
Na , dann besorge Dir Eines , und viel Freude daran.
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
das Leuchten deiner Augen sieht man schon fast durchs Forum
Der Landebereich dieser Picoskope erstreckt sich von 7,- bis unter 20,-€. Soviel darf der Spaß doch wert sein oder ? Vielleicht kriegen wir bei zweien ja noch einen Rabatt drauf.... eine würdige Alternative zum Tek502.

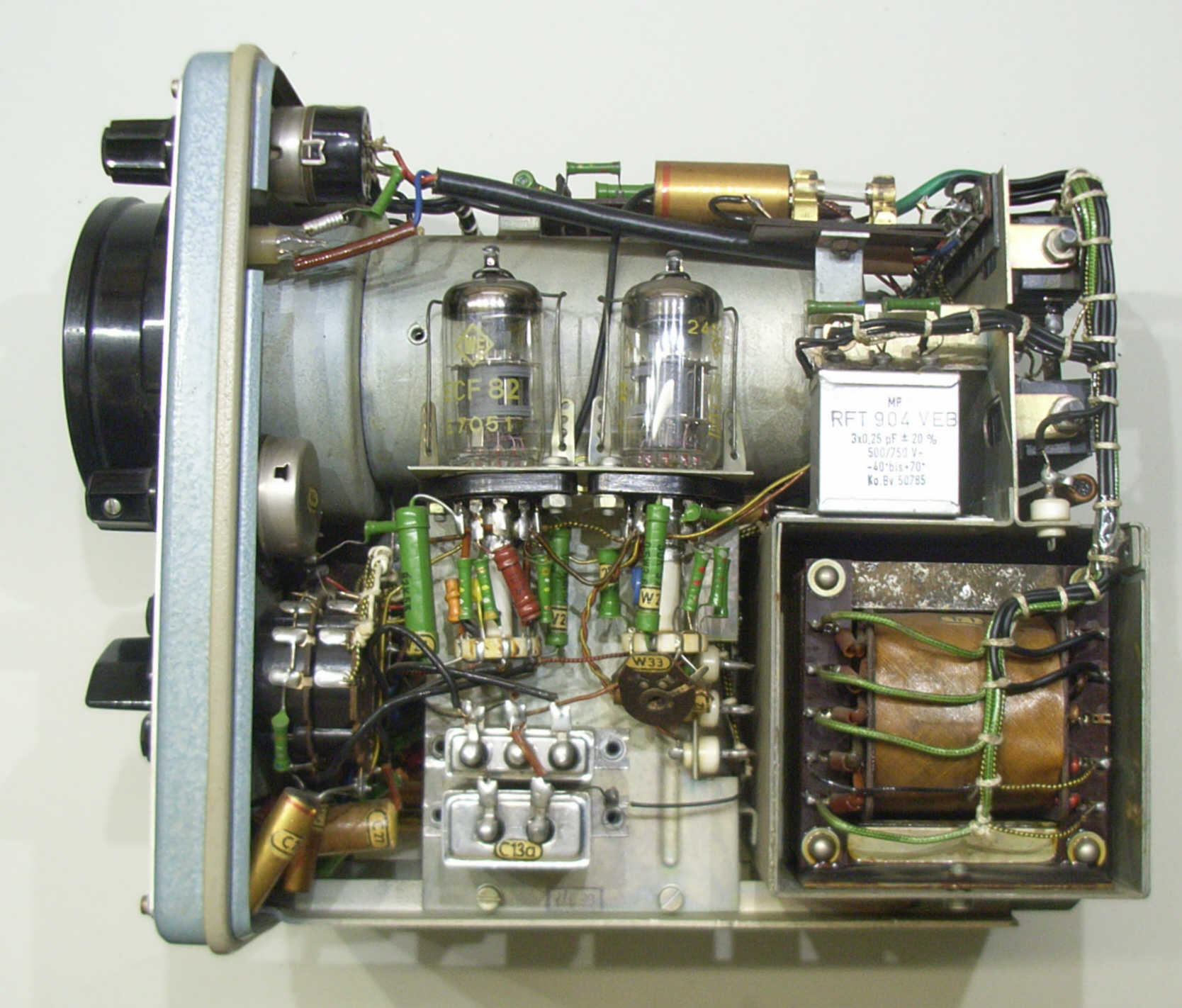

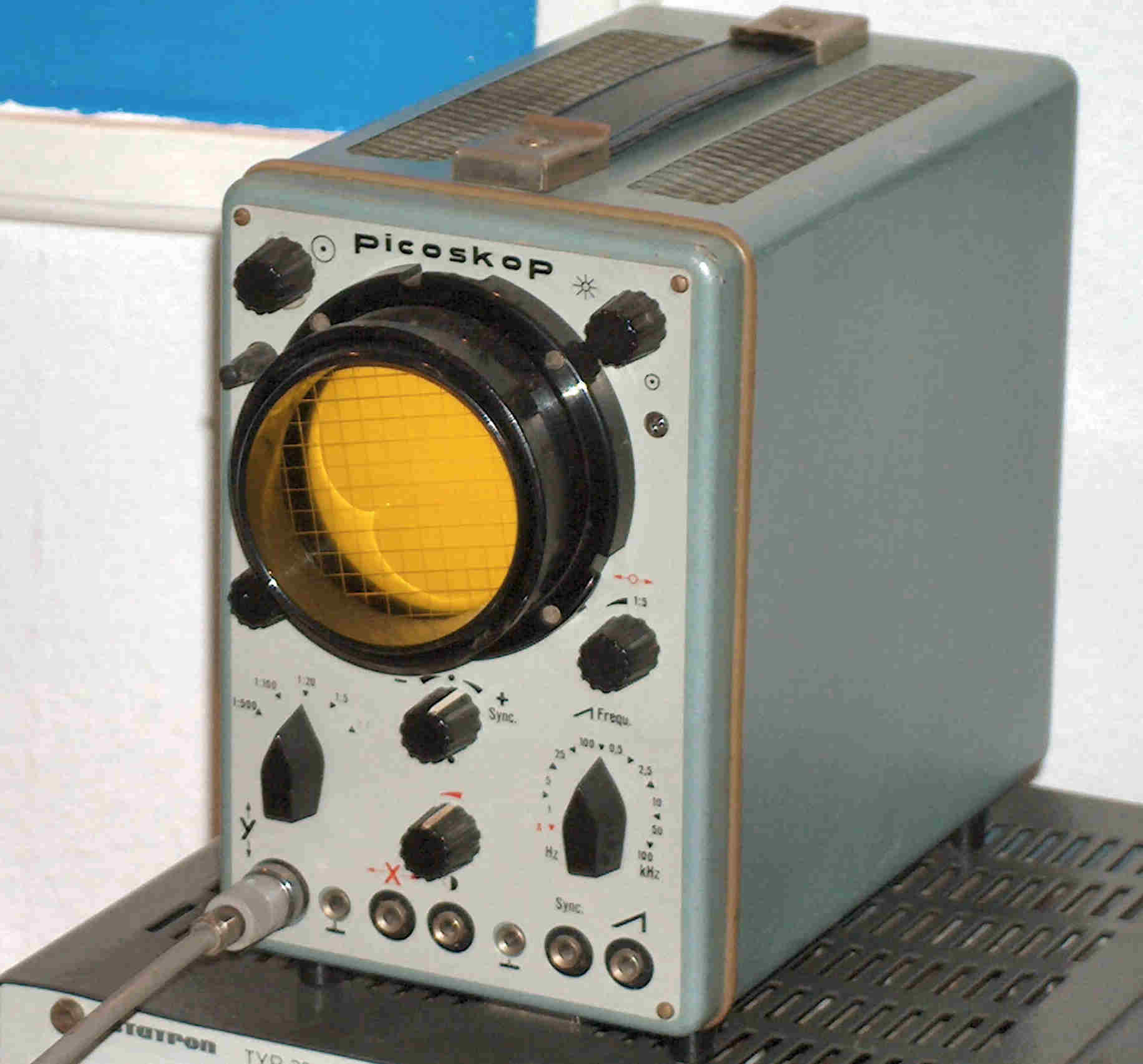

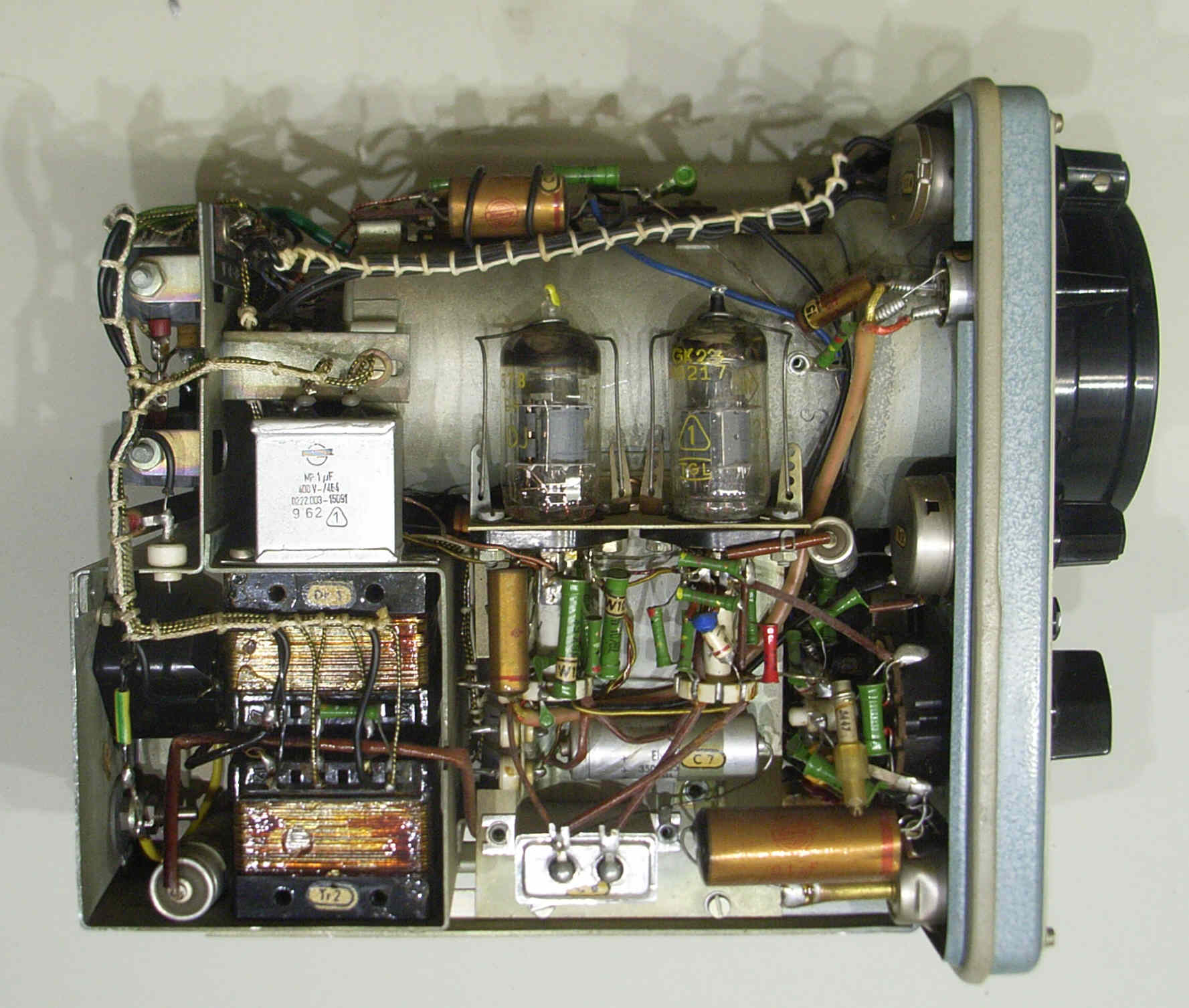

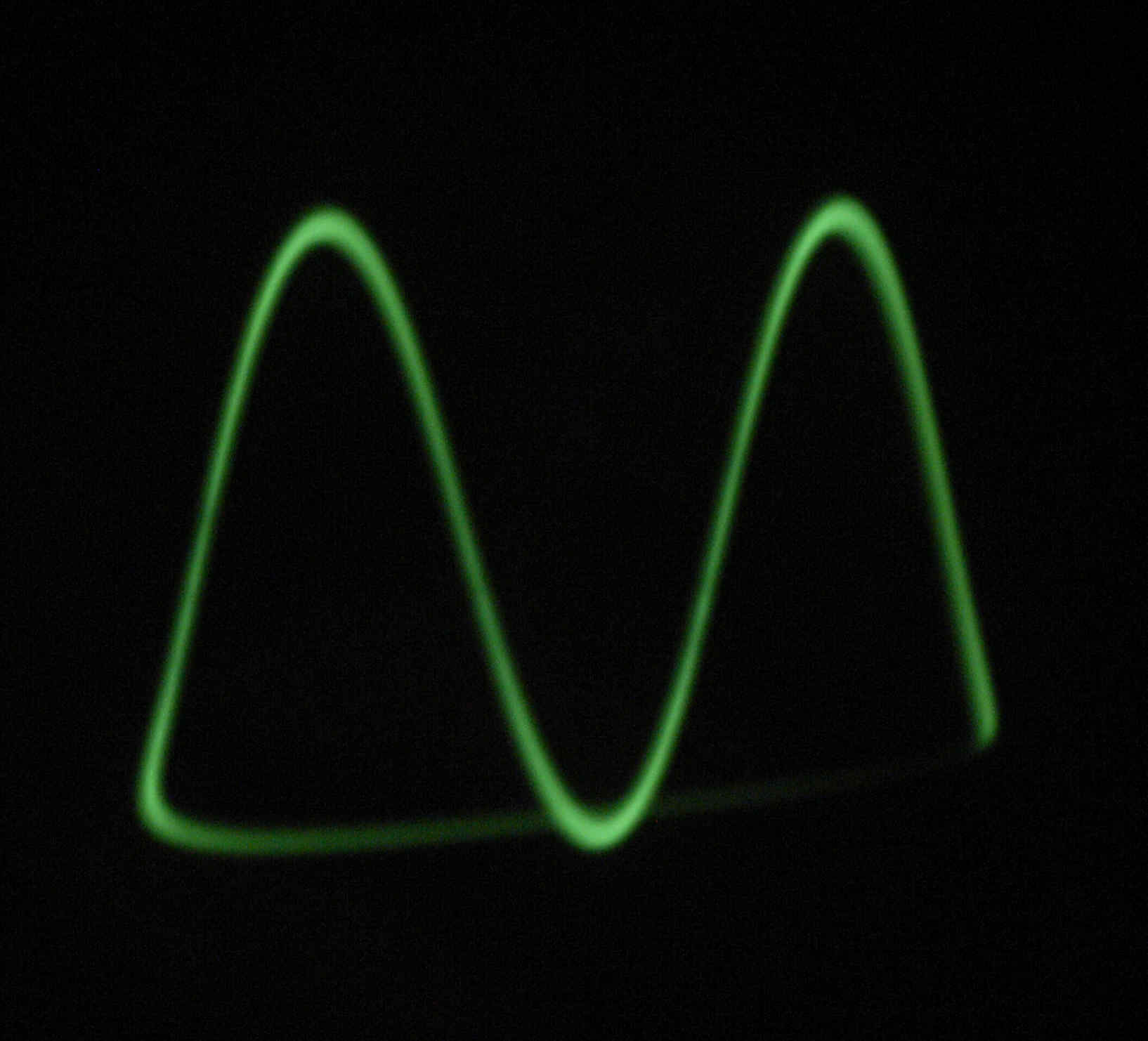

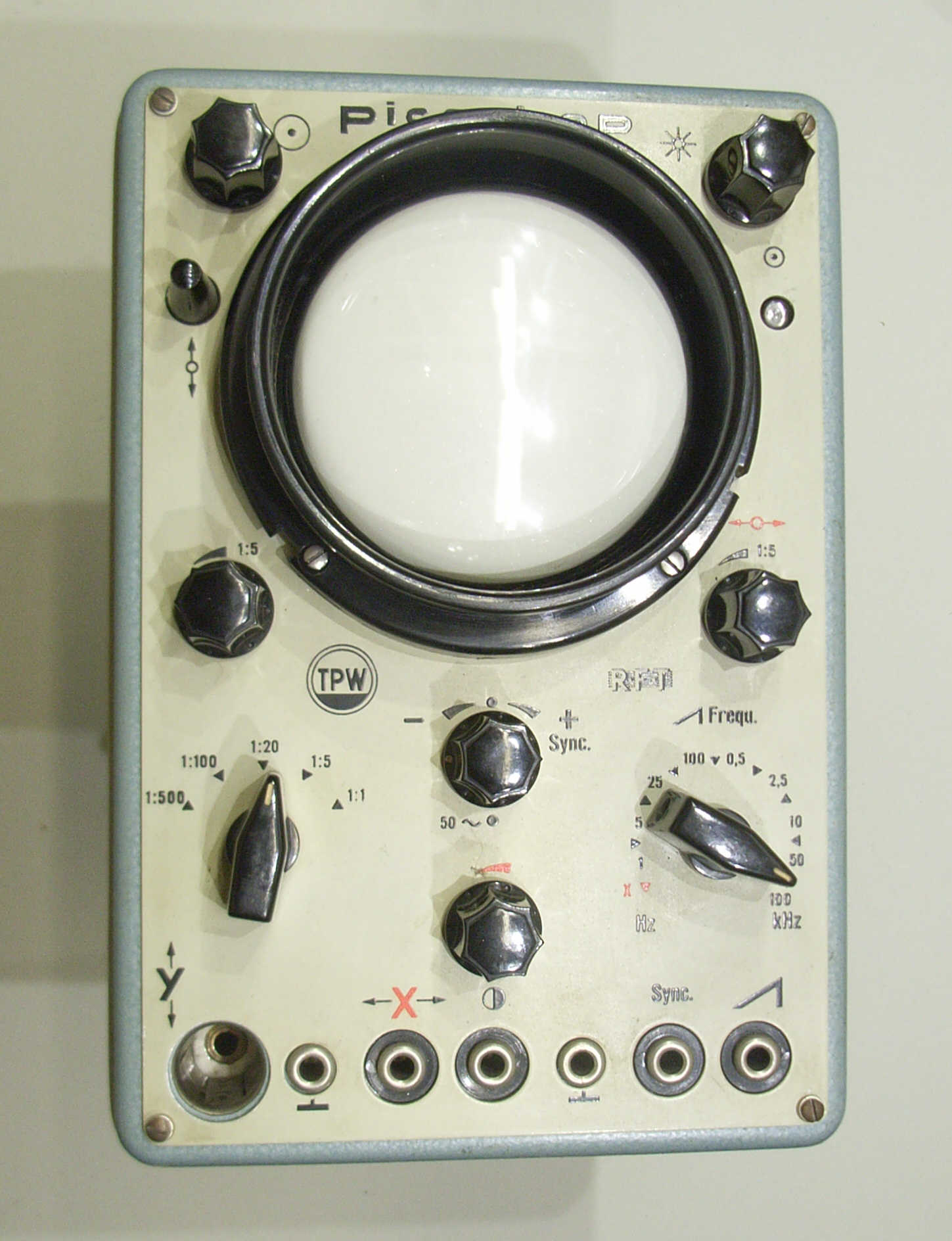

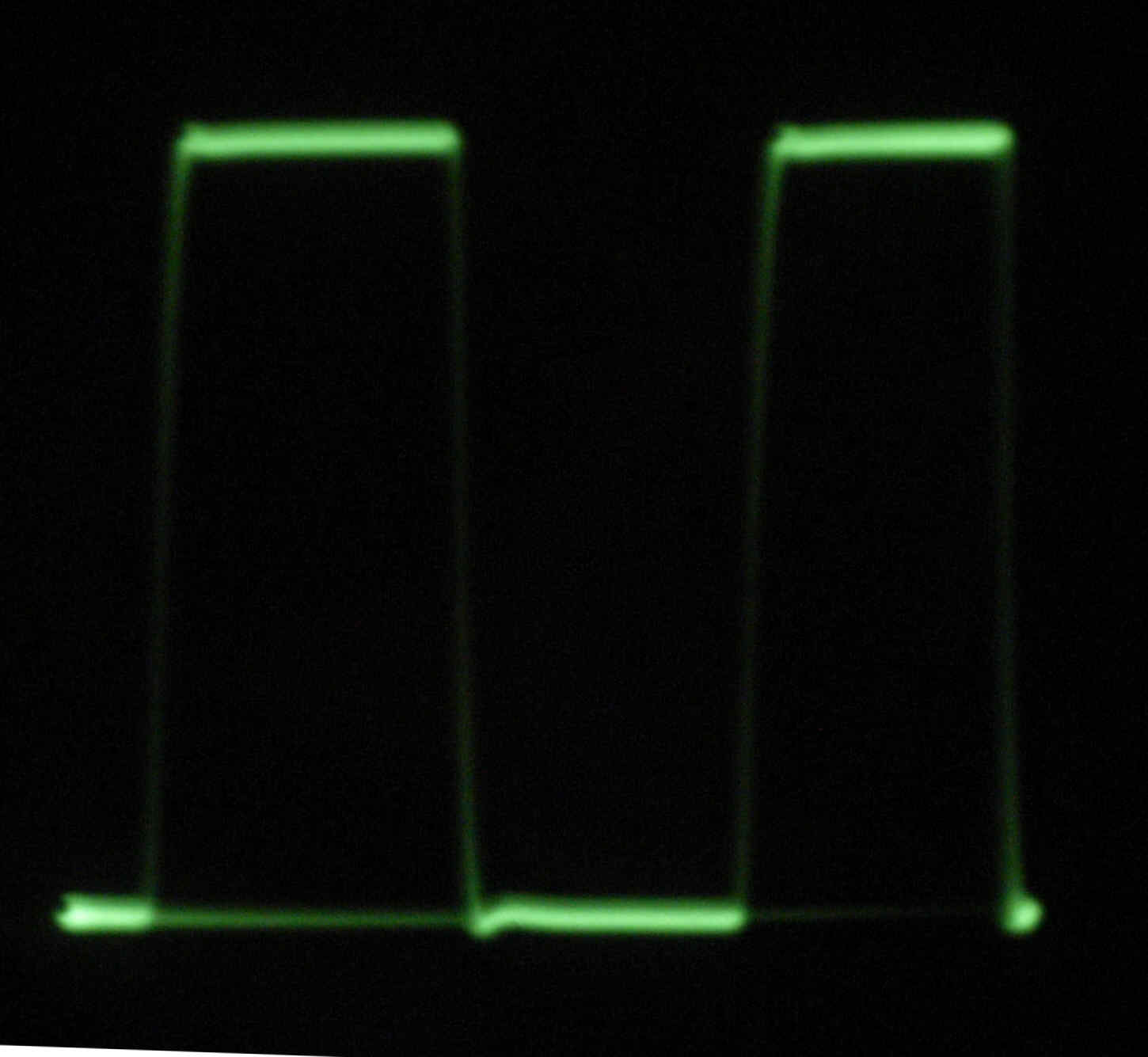

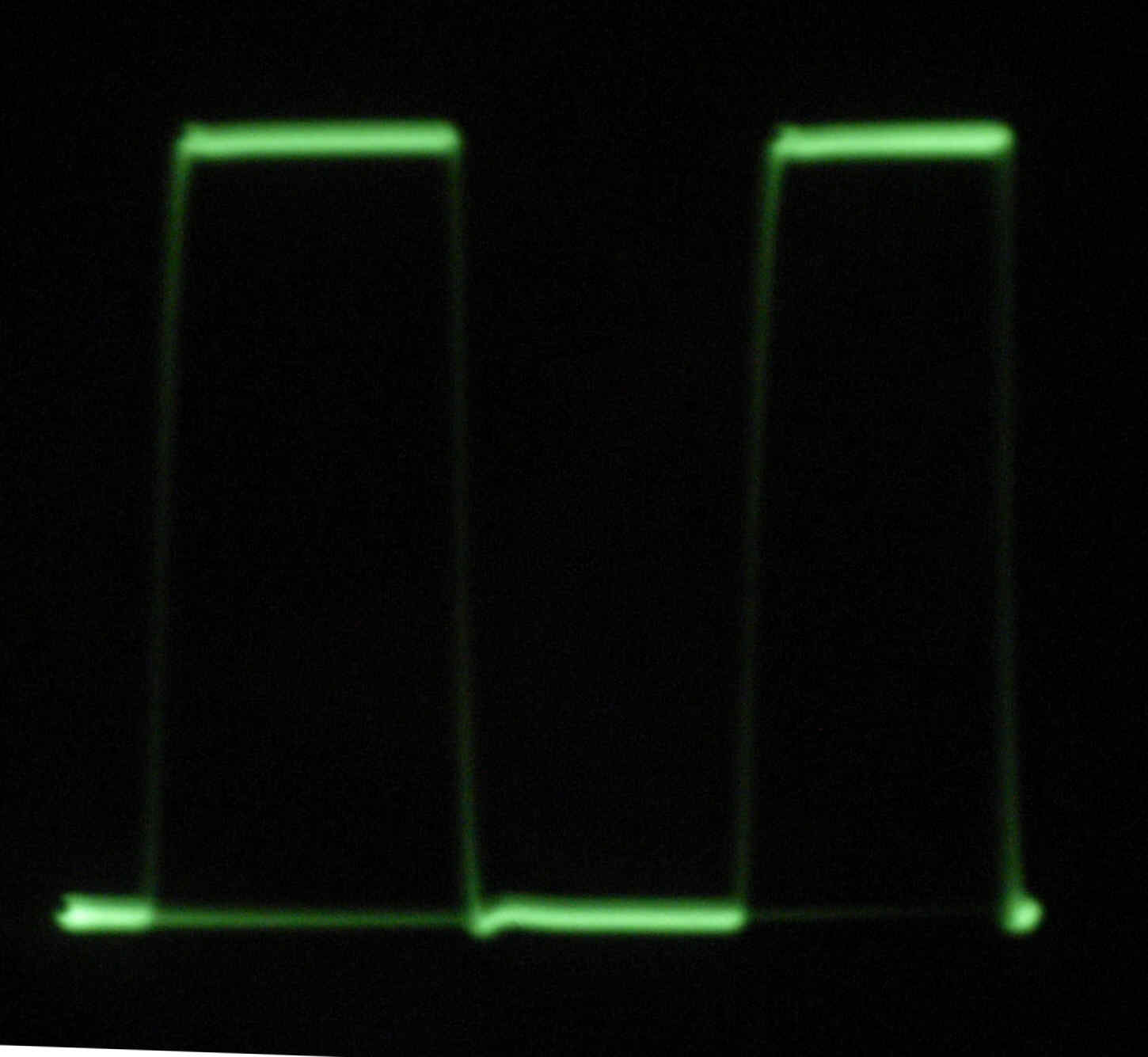

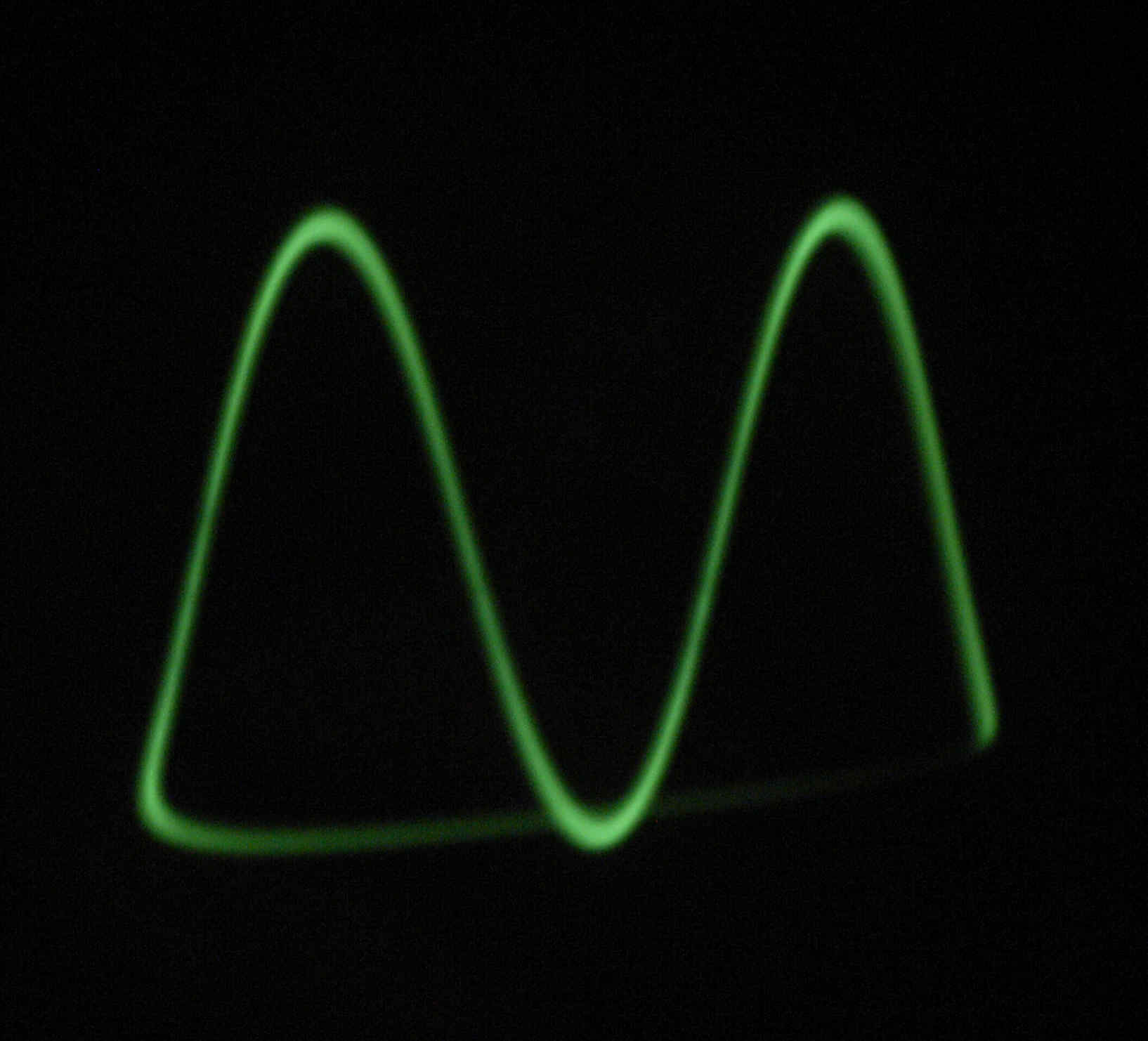

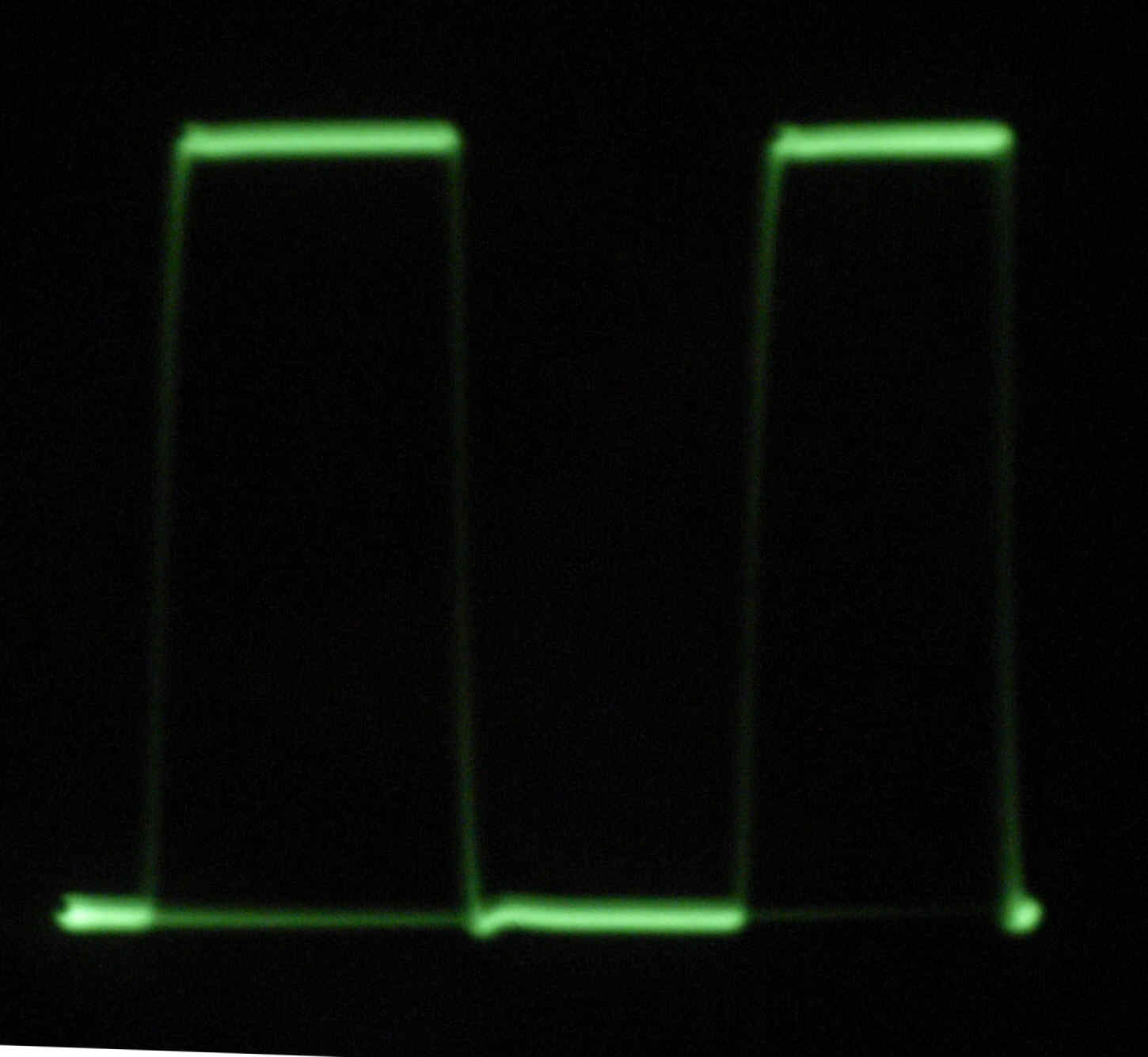

Moin Jürgen und alle „Briefmarkensammler-Freunde“ Ich bin auch Besitzer eines dieser Briefmarken-Oszis Picoskop. Es ist so wie es heißt: Pico..., klein, leicht und schnuckelig. Es ist doch erstaunlich, was man mit nur 4 Röhren (außer der Bildröhre) so hinbekommt. Ich habe mal das Gerätchen von verschiedenen Seiten fotografiert, dam it Ihr Euch ein oder auch mehrere Bilder von diesem sammelnswerten Teil machen könnt. Der gelbe Farbtupfer auf der einen ECF82 könnte ein Hinweis auf selektierte Röhren sein. Zusätzlich zwei Schirmbilder – unbearbeitet– von einem 100 kHz-Signal als Rechteck und Sinus. Die Bandbreite soll lt. Datenblatt von 2,5 Hz bis 1 MHz gehen. Dafür ist die Darstellung des 100kHz-Rechtecks meiner Meinung nach recht gut. Die Helligkeit ist leider so gering, daß ich für die Fotos das Licht ausmachte, um keine Reflexe auf dem Schirm zu haben. Deshalb nur die Ausschnitte. Nur die Schärfe ist nicht gut - bei beiden werde ich mal versuchen, es zu verbessern. Wer eine Kopie der Bedienungsanleitung mit Schaltplan und/oder den 4-seitigen Prospekt möchte, bitte melden. Die Scans sind zu groß zum Einstellen.
