Tek DSO: TDS420

hallo zusammen.

Tek
TDS 420
4 kanaliges 4x150MHz DSO älterer Bauart, mit 100MS/s Abtastrate.
Eingänge: umschaltbare 50Ohm / 1M Eingänge für alle vier Kanäle.
Bildschirm: CRT grün.

Bekannte Probleme: diese DSO haben ein generelles Problem mit sabbernden SMD Elkos die auch das Board zerfressen können.
Ein (noch) funktionierendes Gerät ist also eine ideale Grundlage für so eine Aktion. Waschen mit Kotakt WL gleich mit erledigen.

Readout. Er zeigt Frequenz und Pegel für jeden Kanal an.
Radiobasteln: "sehr gut geeignet"
Ebaypreise: bezogen auf das was geboten wird zu teuer.



lG Martin

Datei-Anhänge

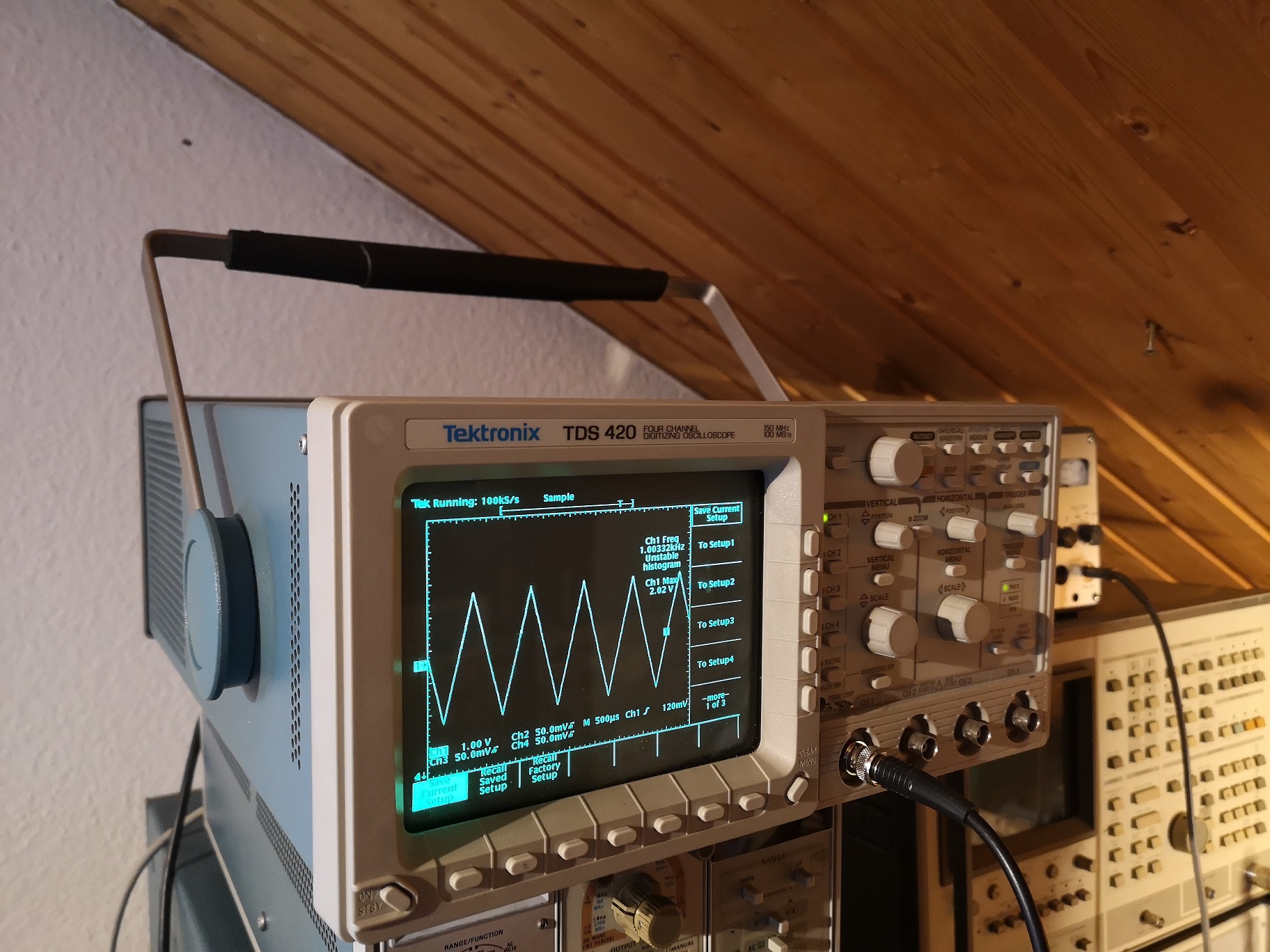

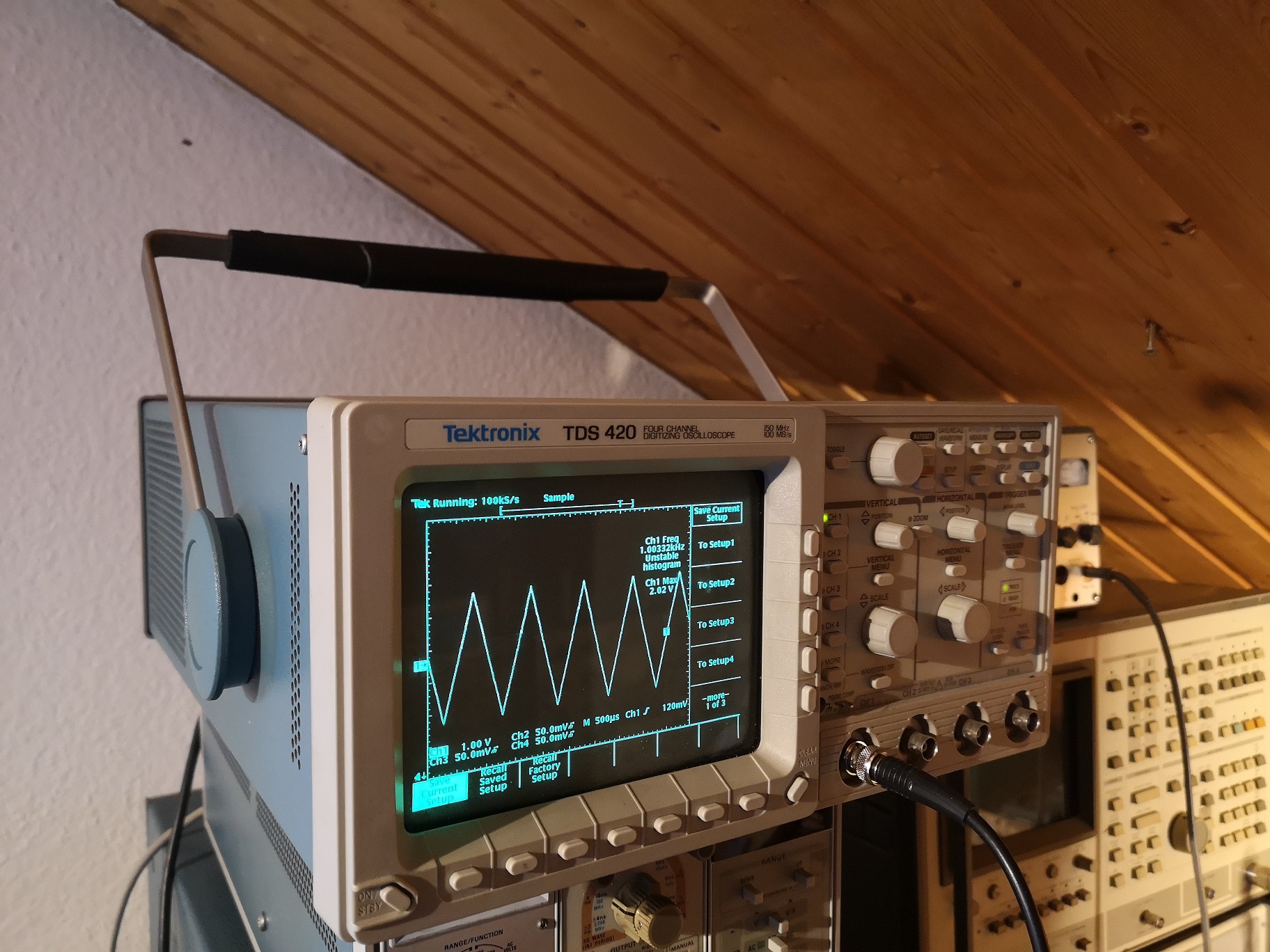

tds420.jpg tds420.jpg (18x)

Mime-Type: image/jpeg, 649 kB
