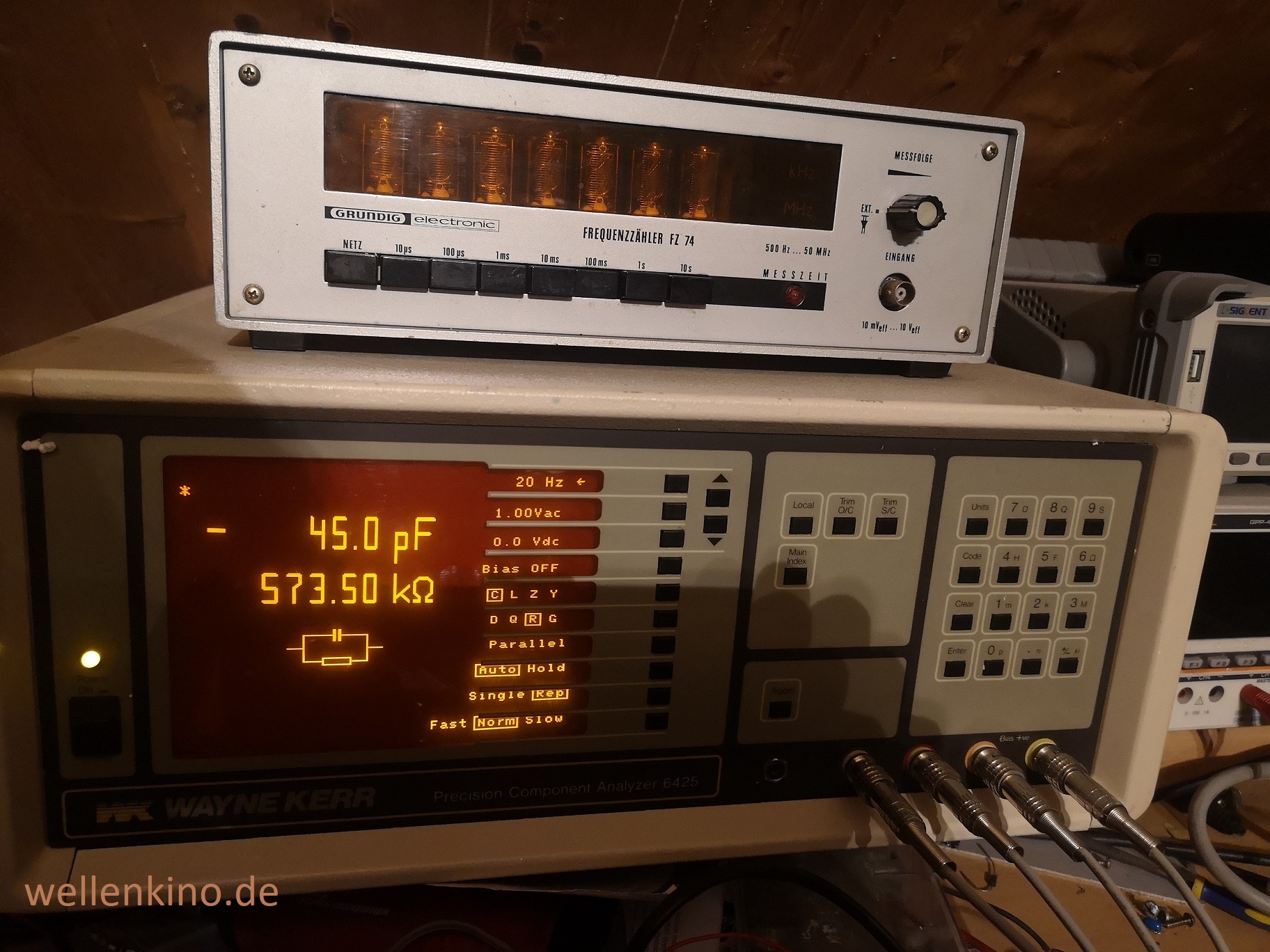

Das ist ein precision components analyzer, ein sehr begabtes LCR Messgerät mit einer Vielzahl von Frequenzen, Prüfspannungspegeln, DC Offsets anderen Optionen. Die maximale Testfrequenz beträgt 300kHz, der max. Prüfpegel AC 5V alternativ constant current bei niederohmigen Prüflingen.

Sehr gut gemessen wird C mit Z, C mit Q, L mit Z, L mit Q , kurzum er zeigt Spuleninduktivitäten, Kapazitäten bei Kondensatoren, die Güte Q, den Serienwiderstand Z bezogen auf die Testfrequenz und einiges andere. Der Anschluß ist ein Vierpol, abgeschirmte Kabelpaare mit Kelvinklemme, alternativ kann man einen LCR-typischen Bauchladen dranmachen (möchte ich ihm kaufen). Günstig war dieses Gerät nicht.

lG Martin

Datei-Anhänge


WoHo, wumpus und HB9 gefällt der Beitrag.

Hallo Martin,

schönes Gerät. Wir haben im Geschäft einen von HP, der schafft sogar 1MHz Messfrequenz und hat als Zusatzgerät noch eine DC-Stromquelle bis 20A, um die Induktivitäten auch bei DC-Vormagnetisierung zu messen und so Sättigung von Eisenkernen zu sehen. Diese Geräte sind sehr nützlich, aber nicht ganz billig
Für das Heimlabor habe ich den LCR-Messbrücken-Einschub von Hameg für ihr Einschubsystem. Dort ist die Messfrequenz fix vorgegeben (abhängig vom Messbereich), aber man kann auch den Verlustwiderstand von Induktivitäten und Kapazitäten messen, das ist manchmal ganz nützlich, und natürlich in Vierleiter-Technik, so dass man auch niederohmige Widerstände messen kann.

Gruss HB9
