ein hübsches Gerätchen, klein und handlich Der Aufbau sieht ziemlich aufwendig aus mit den vielen Kammern, erinnert etwas an meinen Mess-Sender. Jetzt braucht es aber noch eine amtlich anerkannte Kalibration
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Der Ausgang des Eichoszillators liefert KEIN Signal. Der Oszillator arbeitet aber gut, wenn auch arger Mikrofonie (mal schaun obs eine geeignete Spanngitterröhre gibt für die ECC801s) Das Kalibrieren mit dem Oszillator funktioniert also.

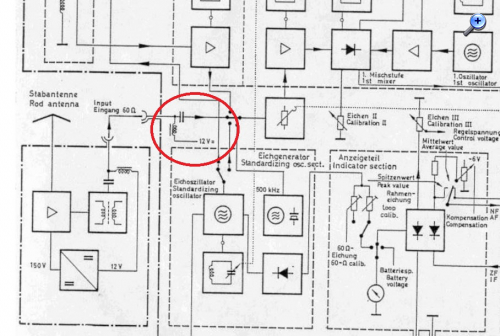

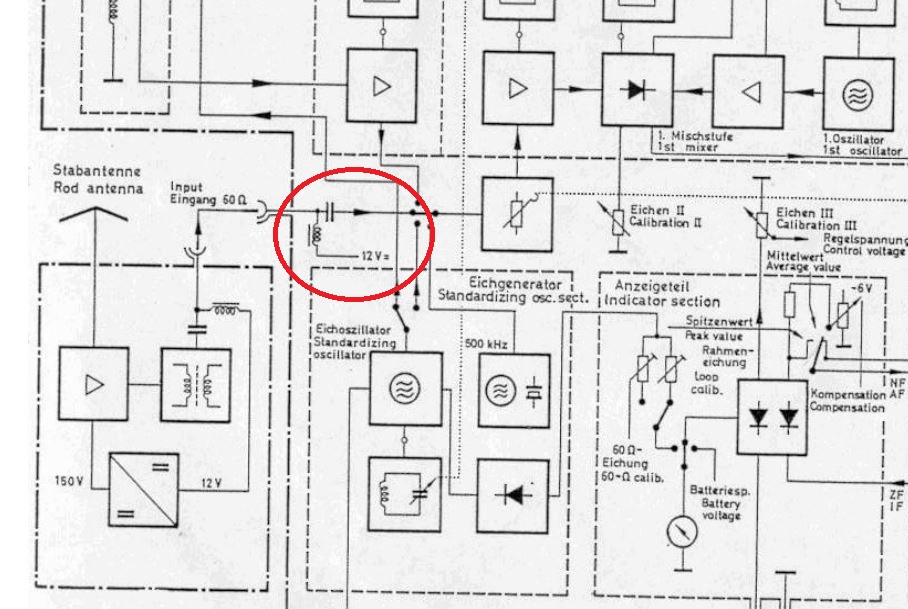

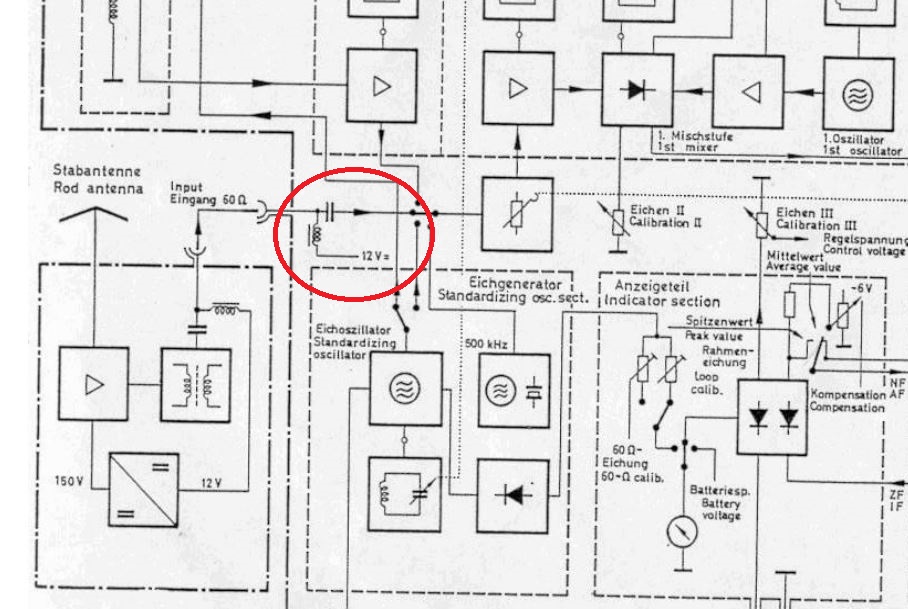

Zusammengefasst seh ich das nun so: Da sich der Ausgang des Eichoszillators zusammen mit dem HF-Eingang in einer Abschirmbox befindet wird die Verschlimmbesserung dort nicht nur auf den HF-Eingang beschränkt sein. Eine Woche vor der Makerfaire verspür ich extrem wenig Lust darauf, die Ergebnisse eines Pfuschers zu suchen und zu beseitigen aber so ist das eben im richtigen Leben.

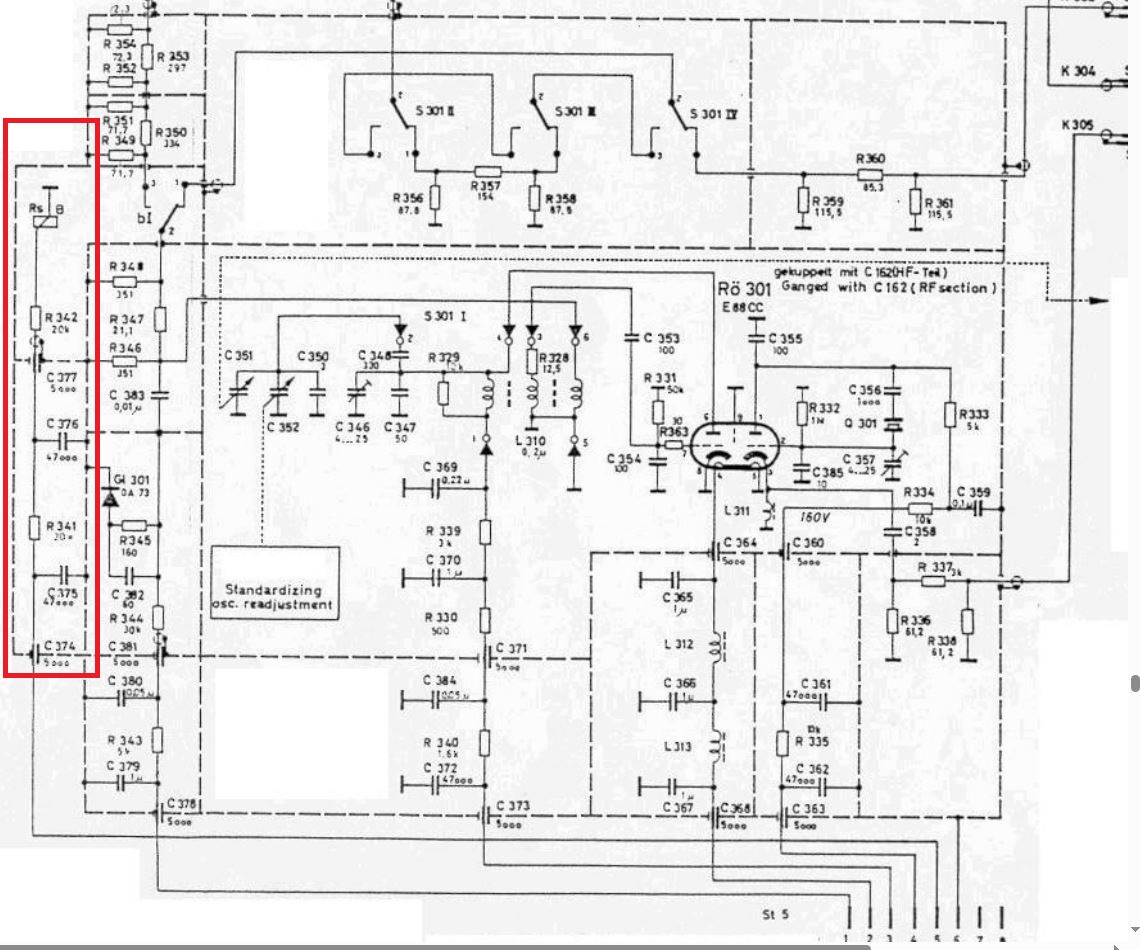

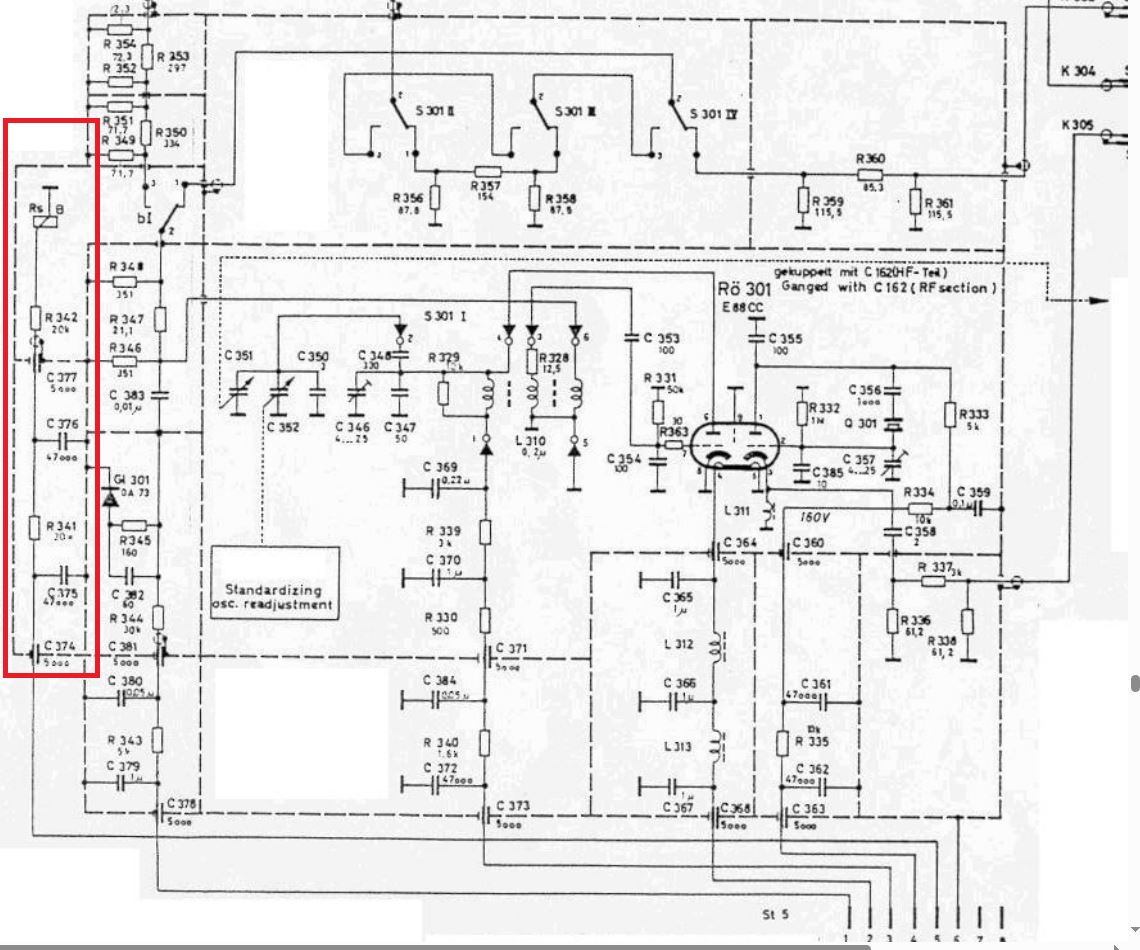

das Relais bekommt keine Steuerspannung. Der 20K ist OK. Aufgrund dieser Eigenheit, ein 20K in Serie mit einem 20K, in Serie mit der Relaisspule, kann davon ausgegangen werden daß hier die Anodenversorgung als Lieferant für das Relais herangezogen wird.
Der Schaltplan des Gerätes funktiobniert wie eine kalte Hundeschnauze, schichtweise verkabelt und durchverbunden. Zum Öffnen der Abschirmbos mit den Buchsen muß die komplette Frontplatte gezogen werden..
Es kann aber auch andere Ursachen haben. Und bevor das Manöver startet brauch ich 2m 60 Ohm Kabel.
