Telefonhöreranschluss Messen welche Pins vom RJ09 sind für Mikrofon und Lautsprecher
Hallo liebe Kenner vom analogen Telefon und Elektro-Wissende

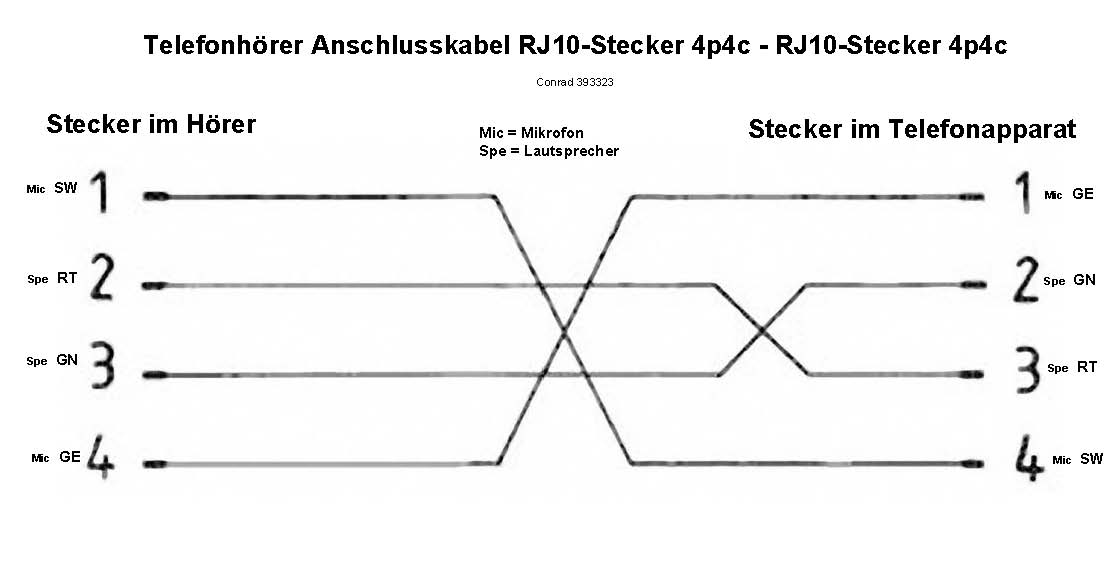

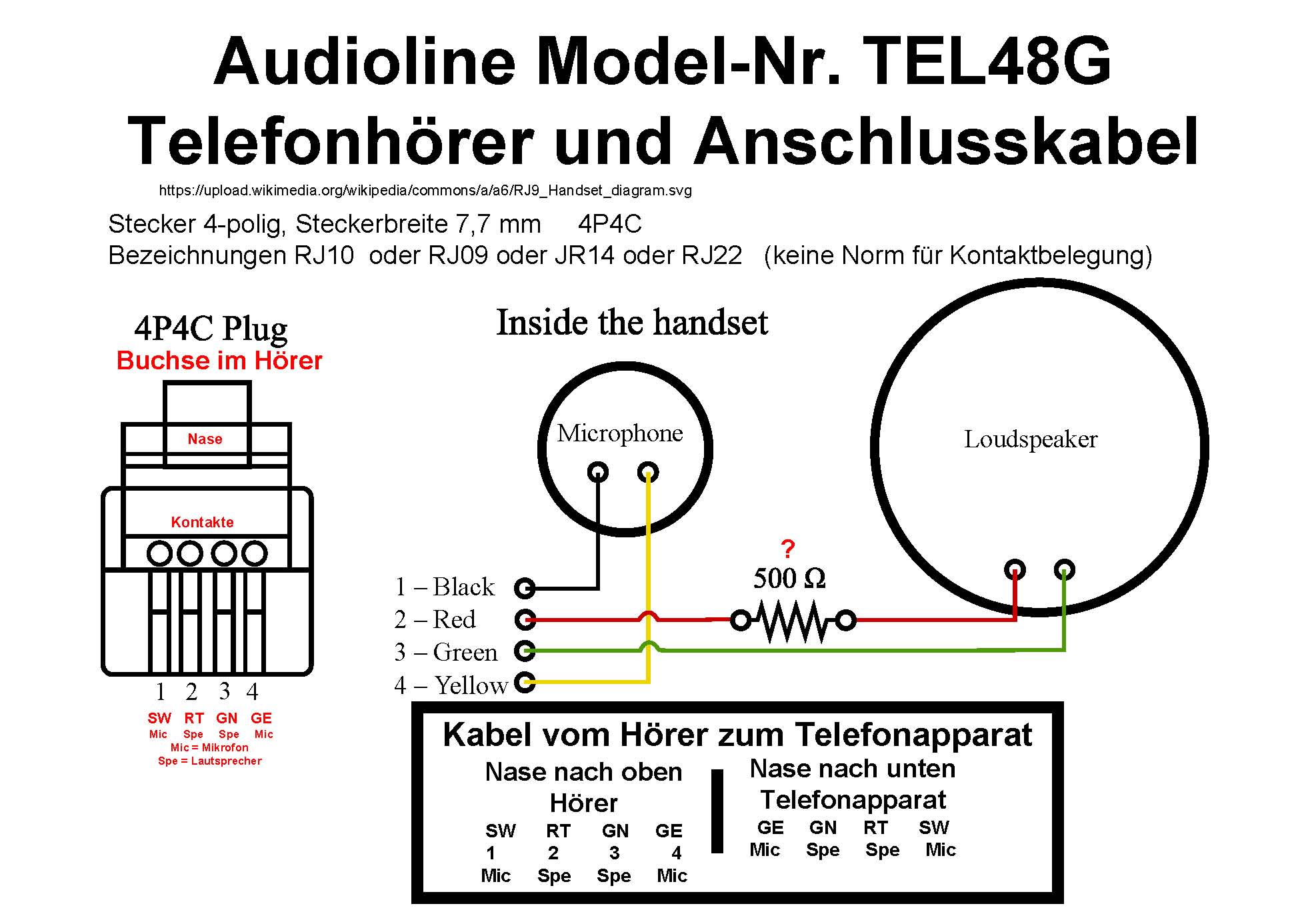

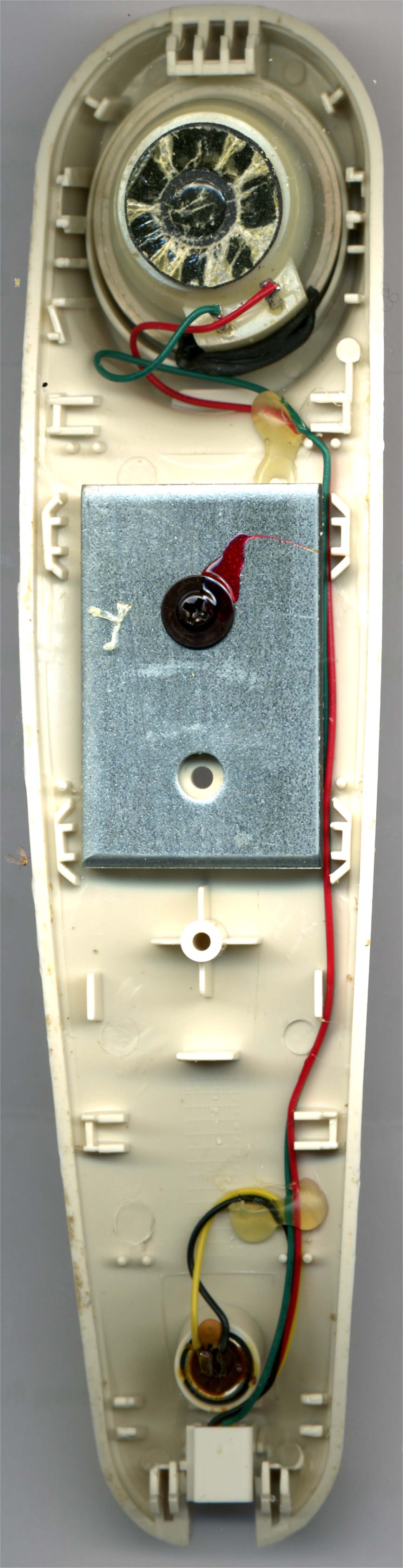

Bei einem analogen Tisch-Telefon (Audioline TEL48G) soll anstelle des Telefonhörers ein Headset angeschlossen werden. Der Telefonhörer und das Tisch-Telefon haben einen 4-poligen RJ09 Anschluss. RJ09 auch mit RJ9, RJ10 oder RJ22 bezeichnet. Die Pin-Belegung vom Telefonhörer und vom Tisch-Telefon ist mir bekannt. Die zwei inneren Kontakte sind der Lautsprecher, die zwei äußeren Kontakte sind für das Mikrofon. Siehe die Dateianhänge.
Ich habe mir das Headset Alcatel-Lucent AH 12 AG gekauft, das einen 4-poligen RJ09-Stecker hat.
Frage ===== Wie kann ich mit einem handelsüblichen Digital-Multimeter am Headset RJ09-Stecker durch Widerstandsmessungen - gefahrlos für das Headset! - herausmessen, welche Anschlüsse der Lautsprecher hat und welche für das Mikrofon sind?
In dem Digital-Multimeter ist eine 9V Blockbatterie. Die ausgehende Mess-Spannung in allen Widerstands-Messbereichen ist unter 3 Volt. Ich hoffe das ist auch für die Mikrofon-Messung eine ungefährliche Gleichspannung.
Ich bedanke mich im Voraus bei allen, die mir sachdienliche Hinweise, Infos und Tipps geben.
!!!
