Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo Sammlerfreunde,

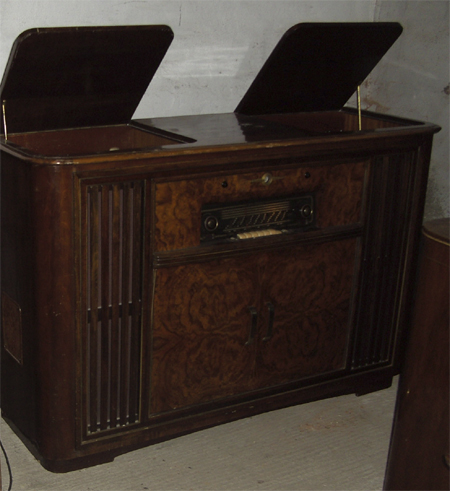

der TANNHÄUSER ist sicher der größte und aufwendigste Musikschrank aus Staßfurt. Er enthält den Rundfunkempfänger 10 E 153 A mit folgenden Besonderheiten:
Wellenbereiche UKW, KW I, KW II, MW und LW Breitbandregelung mit 2 ZF-Filtern Klangfarbenregelung für Höhen und Tiefen getrennt Gehörrichtige Lautstärkeregelung 4 permanent-dynamische Lautsprecher mit 3 verschiedenen Abstrahlrichtungen (3-D-Ton) Elektromotorische Deckelöffnung

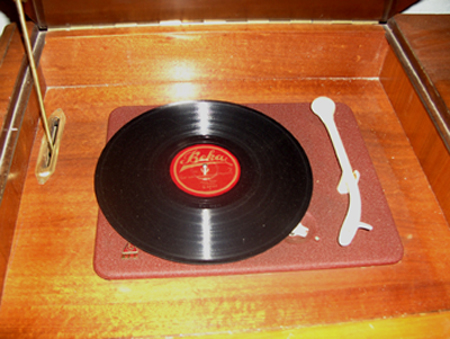

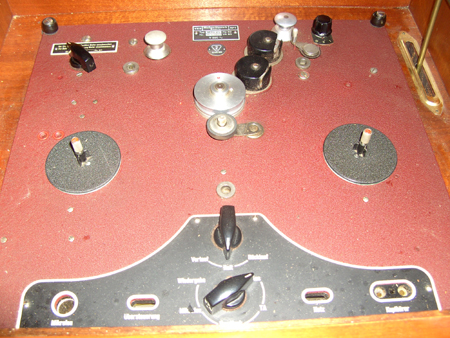

Unter dem Rundfunkempfänger befindet sich ein beleuchtetes Ablagefach für Schallplatten und Tonbänder. Öffnet man durch Tastendruck den linken Deckel auf der Oberseite des Schrankes, befindet sich darunter der 3-Touren-Plattenspieler ROBERTO vom VEB Funkwerk Köpenick. Er ist mit dem umschaltbaren Kristallton- abnehmersystem TAKU 0153 mit 2 Saphirnadeln für Normal- und Mikrorillenschallplatten ausgestattet. Die Einführung der Mikrorillenschallplatten machte die Magnettongeräte MTG mit Schallplattenabspielfunktion überflüssig. Darum befindet sich unter der rechten Deckelklappe ein MTG25-1 als letztes Modell seiner Art. Es wurde im VEB Meßgerätewerk Zwönitz als MTG25 ohne Plattenspielerfunktion hergestellt. Ab 1957 wurde das neu entwickelte Tonbandgerät BG20 SMARAGD eingebaut, welches das erste "normale" Tonbandgerät aus der volkseigenen Industrie der DDR war.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
hallo ich bin neu hier und brauche dringend hilfe. ich habe genausoeinen musikschrank bei mir im keller stehen. ich wollte ihn mal reparieren da sogut wie alles nicht mehr richtig funktioniert. zumindest tonband und plattenspieler gehn nicht der bruder von mein vater hatte aus irgend einem grund einen lautsprecher ausgebaut und vermutlich hatt er dabei mehrere kabel abgerissen, zumindet hängen da diverse kabel umher. nur mein problem ist, ich habe keine schaltpläne oder der gleichen. ich hoffe hier kann mir jemand helfen. ach und ich habe auch ein paar bilder gemacht kann sie ja mal hochladen wenn die nachfrage besteht. mfg
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo ChriZz.
Zunächst ein herzliches Willkommen hier im Forum. Die Inbetriebnahme Deines Musikschrankes sollte man stückweise angehen und zunächst mit dem Rundfunkteil beginnen. Welche Vorkenntnisse hast Du in Elektrotechnik und welche Werkzeuge und Meßmittel stehen Dir zur Verfügung? Hast >Du die Sicherheitshinweise hier im Forum gelesen? Das erste Problem ist wohl der richtige Anschluß der Lautsprecher. Sind nur die Anschlüsse abgeklemmt oder fehlt auch der Ausgangstrafo? Nach der Klärung dieser Fragen können wir dann weitersehen.
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956

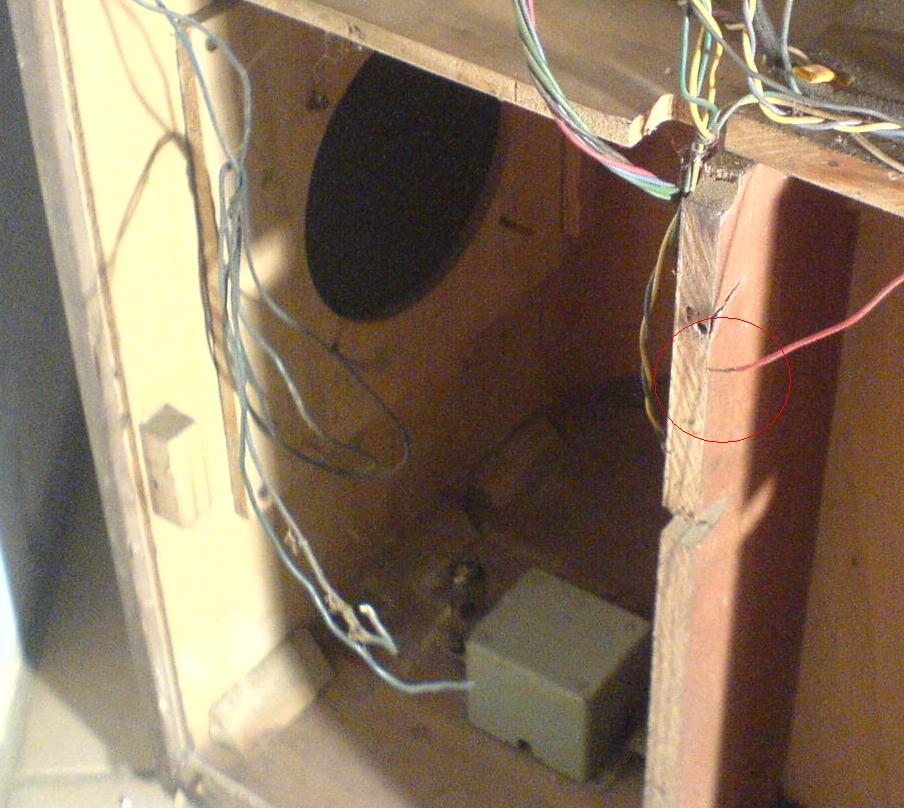

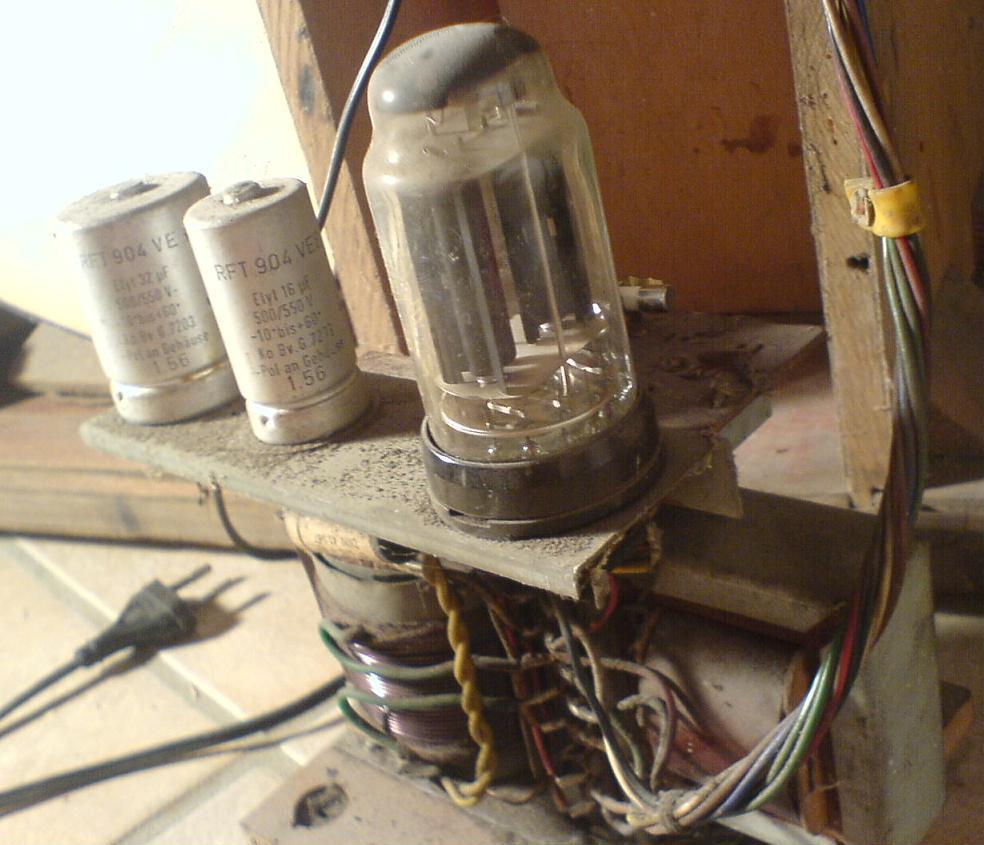

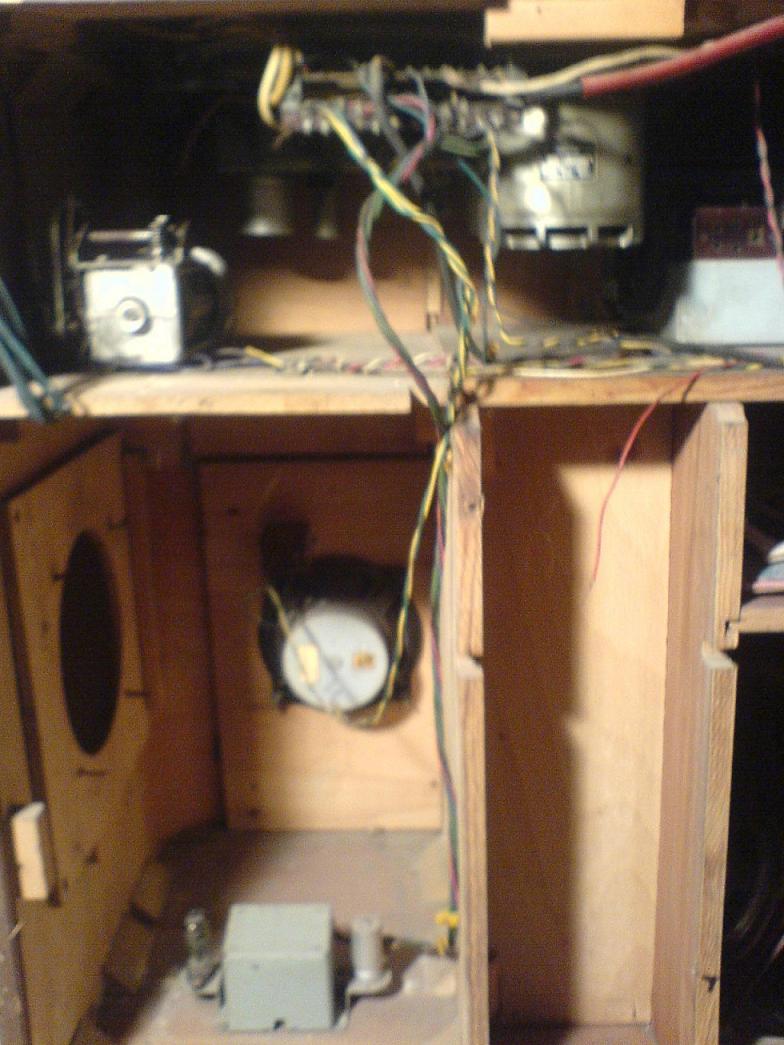

hallo wolle. in elektrotechnik habe ich leider nicht so viel ahnung. mit den werkzeugen weis ich jetz nicht genau was man so alles braucht, ich hab ein lötkolben mit den ich umgehen kann und ein multimeter wo ich mich noch reinfuxen muss. sicherheits hinweise habe ich selbstverständlich gelesen. da fällt mir gleich noch was ein. wenn ich den stromstecker vom tannhäuser mal so rum mal so rum reinstecke is mal alles normal also schutzleiter und sämtliche bauteile führen kein strom so wie es sein sollte und mal is es so das wo kein strom fließen sollte is welcher drauf z.b. vom tonbandgerät sämtliche knöpfe hebel und so weiter. ich hoffe du weist wie ich das meine. zu den lautsprechern. also einer ist ausgebaut in der nähe hängt ein rotes kabel herum (siehe bild, roten kreis) und 3 sind noch verbaut und angeschlossen. welchen trafo meinst du? der da unten auf den boden geschraubt ist, mit der röhre?
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo ChriZz Frohe Weihnachten

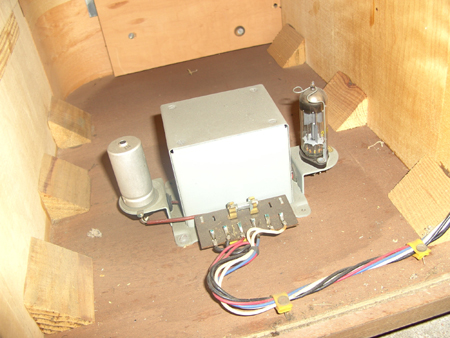

Ohne Wolle vorzugreifen ( und um Ihn zu Entlassten ) meine Antwort zu deinen Fragen Dein Tannhäuser besitzt einen Netztrafo mit getrennten Wicklungen, somit sollten alle Masseteile, unabhängig vom Drehsinn des Netzsteckers, stromlos sein Mit Trafo, ist der Ton Ausgangstrafo (neben den EL84) gemeint, dein Bild mit dem Kasten unten, ist das Netzteil fürs Tonband. Das rote hängende Kabel, solltes du verfolgen, somit denke ich ist eine Zuordnung schneller möglich
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
hallo puntomane dir auch frohe weihnachten und allen anderen auch. also sowas habe ich mir ja schon gedacht aber bei mir muss dann aber irgendwas kaputt sein, is ja nich normal wenn ich den stecker drehe das dann auf den masseteilen strom drauf is oder? zu dem roten kabel (hatte ich vergessen zu sagen) das kommt von dem rechten lautsprecher und geht bis dahin wo es dann runterhängt wie auf dem bild zu sehen. zum trafo, verstehe ich das jetzt richtig, ist das der der auf dem großen kasten in der mitte vom tannhäuser drauf ist also ich sag mal dem radio empfänger? wenn ja der ist da.
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo Christian
1. Enferne bitte den Kondensator hinter der Glassicherung am Netzeingang. Dieser Kondensator hängt je nach Steckerdrehung zwischen der Netzwechselspannung und der Gerätemasse (Blechkörper) Dieser kondensator muß besonders Spannungsfest sein, mit den jahren, verliert er seine Isolationseigenschaften und produziert vermutlich den von dir beschriebenen defekt. 2. Das rote Kabel sollte dann der Masseanschluß aller Lautsprecher sein, d.h. das das besagte Kabel Verbindung zu allen Blechteilen haben sollte (Prüfe es bitte im kleinstem Ohm- Berech eines Multimeters, 0,0 Ohm sollten dann gegen Masse zu messen sein.) 3. Da ich das Innenleben des Musikschrankes, mangels Foto nicht kenne, weiß ich momentan nicht welches Teil du mir beschreibst Der Ton- Ausgangstrafo hängt Hochohmseitig zwischen den Anoden der beiden Röhren EL84 und mit der Niederohmseite an den Lautsprechern (Vermutlich befinden sich an dieser Seite Schaltkontakte zur Weiterführung an das Magnettongerät) 4. Downloade dir die Schaltung und Bedienanleitung vom raupenhaus de
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
hallo harry. schonmal vielen dank für die ganzen tipps. ich habe mich gleich an die arbeit gemacht.

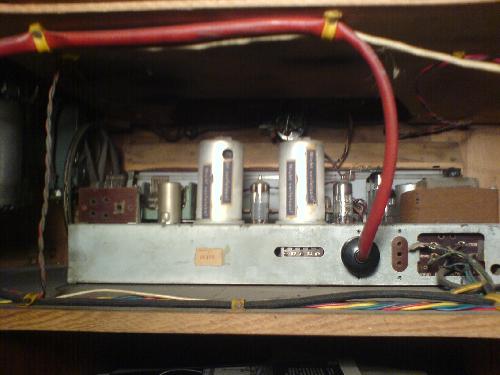

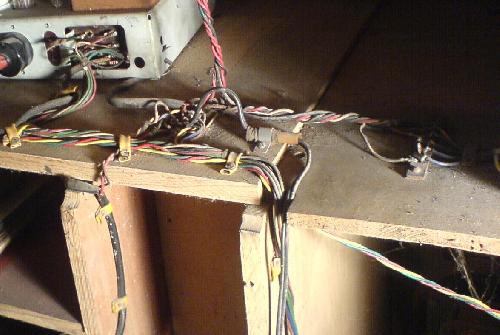

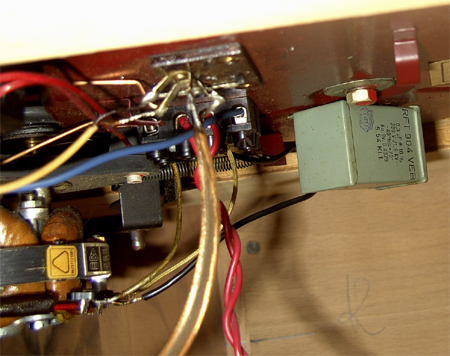

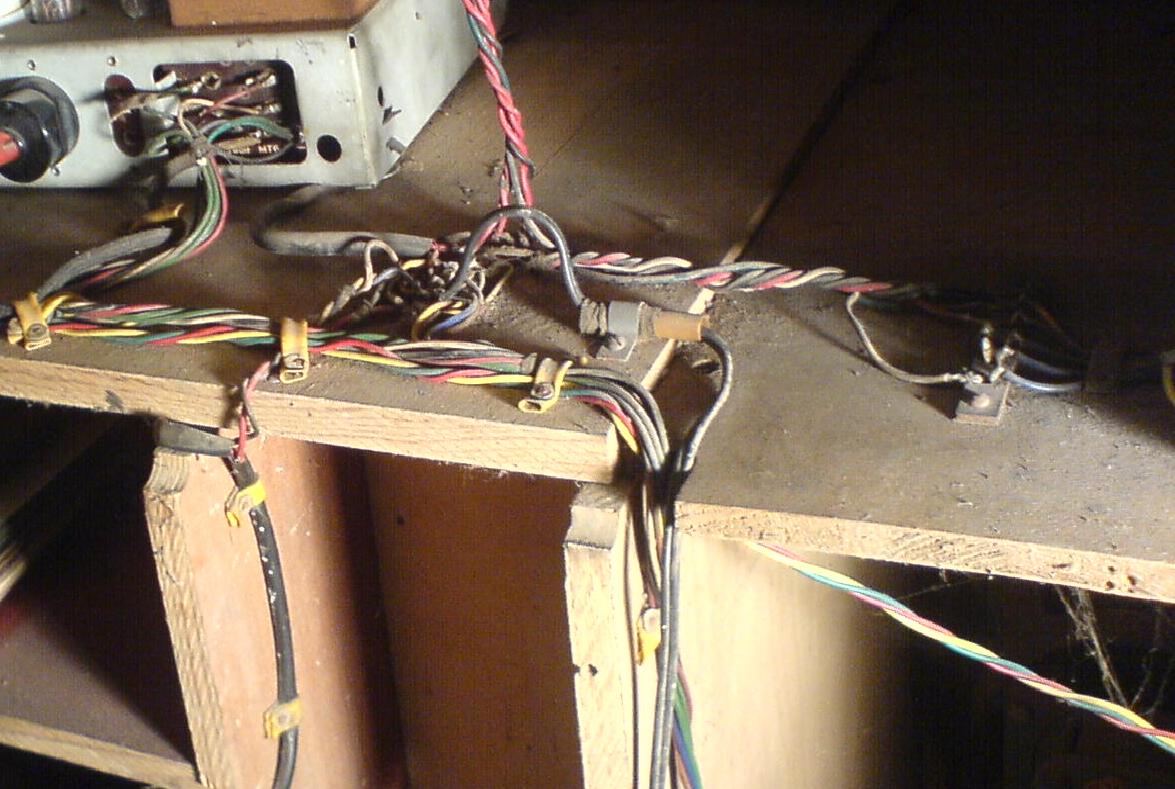

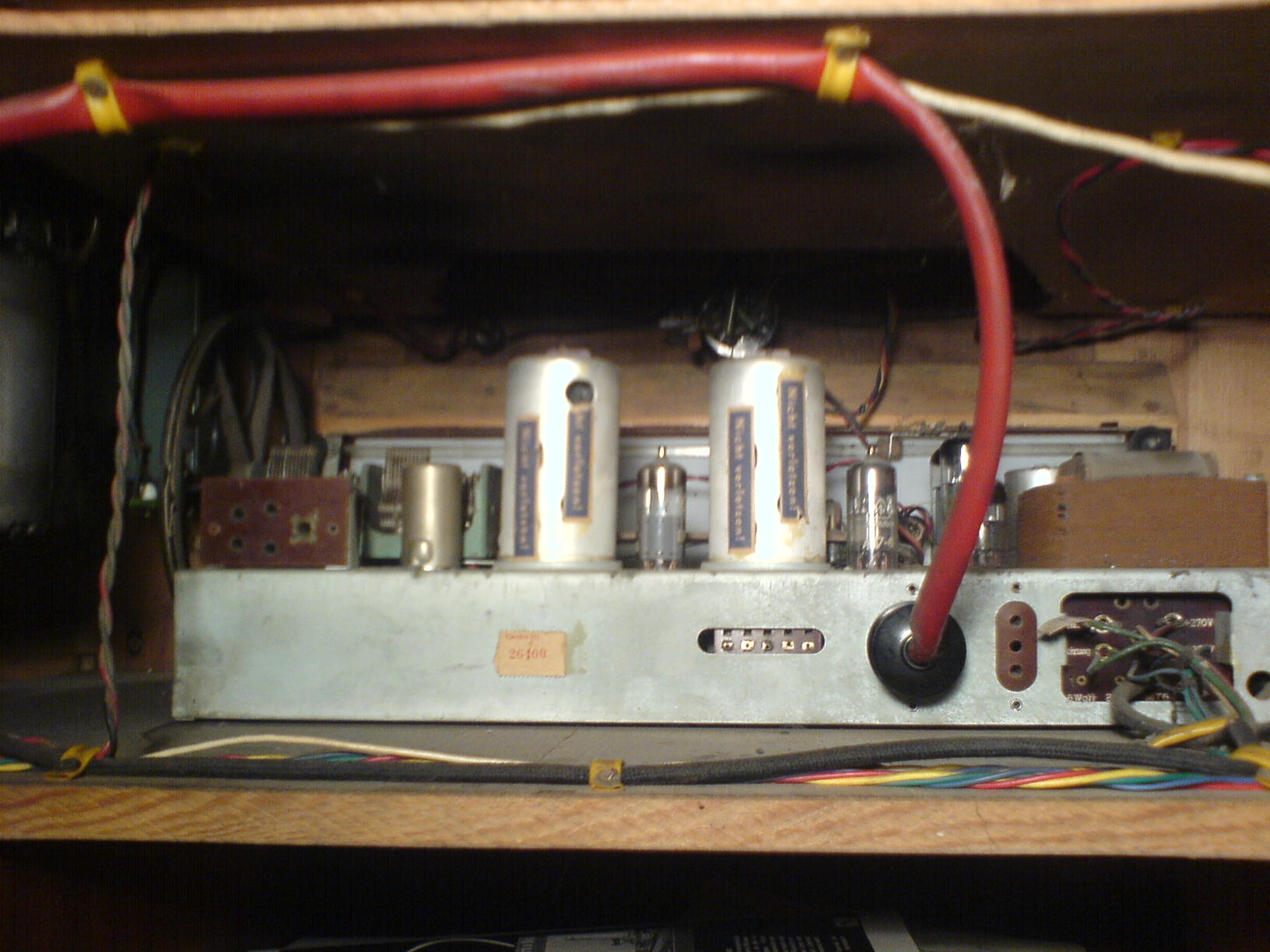

meinst du diesen kondensator ^^ in der mitte oder zumindest einen von beiden? was ist wenn ich den entfernt habe, dann geht es doch erst recht nicht oder wie? ich verstehe grade nur nicht was das dann bezwecken soll. zum roten kabel, da muss ich dich leider enttäuschen das ist nicht die masse habs durchgemessen. ich habe aber eine vermutung wie es gewesen sein könnte. hier^^ das rote + kabel am lautsprecher rechts mit dem grünen - kabel. das ist dann bis zur linken seite verlegt wo es dann wie gesagt runterhängt. hier nochmal der "radio empfänger" sag ich mal. wo rechts auchnochmal ein trafo drauf ist. so jetz sind wir ganz links wo das rote kabel endet. jetzt zu meiner vermutung. da wo der lautsprecher fehlt könnte doch das kabel auf dem - pol angeschlossen gewesen sein und am + pol ging es dann weiter wohin auch immer? kann das sein oder irre ich mich da. habe jetzt auch beim genaueren hinsehen festgestellt das dass gelbe + kabel welches an den anderen lautsprecher geht "durchgeschnitten" ist und dann wieder zusammen getüdelt worden ist. ist dass vielleicht auch orginal so gewesen? ich meine das dann das kabel wo der lautsprecher fehlt, da dranngeklemmt war?
ach und bevor ich es vergesse ich hab beim raupenhaus etwas gefunden muss mich nur schnell reinfuxen. danke harry für den tipp.
jaja ich habe fragen über fragen tut mir leid aber ich bin halt mit mein 22 jahren noch unerfahren. ich muss aber auch sagen das ich sehr begeistert bin von dieser alten technik und eben soviel wie es nur geht darüber lernen möchte.
