Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo alle zusammen,
bisher war ich immer der Meinung, die Erde dient dem Rundfunkempfang. Ich denke jedes Röhrenradio hat eine Erdbuchse. In der Bedienungsanleitung zum Tannhäuser steht dazu, man soll eine nicht zu dünne Kupferleitung mit der Wasser- leitung verbinden. Ohne Begründung. Am Ende steht noch, man soll nur Lautsprecher, Kopfhörer, Tonabnehmer usw. anschließen, die das Prüfzeichen der DDR oder die Aufschrift "Gebaut nach den VDE-Bestimmungen" tragen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo zusammen,
auch ich halte die Erde-Anschlussmöglichkeit für eine Option, um den Empfang zu verbessern. Eine Erdung im Sinne des Schutzleiters sehe ich schon deshalb nicht, weil damals (1956) die Schutzerdung in Deutschland m.W. noch gar nicht flächendeckend vorgeschrieben war, wenn sie denn überhaupt schon Anwendung fand. Folglich diente die so gekennzichnete Schraube dem Anschluss an eine Wasserleitung, Dachrinne o.ä, quasi als Gegengewicht zur Antenne (vgl. z.B. Eingangskreis HF: Antenne - Spule - Erde).
Die damaligen Geräte besaßen i.d.R. Holz- oder Kunststoffgehäuse, was vergleichbar mit einer Schutzisolierung sein dürfte. Auch später wurden Geräte der Unterhaltungelektronik (Konsumerbereich) meist zweipolig angeschlossen, ein Schutzleiter war auch dabei meist nicht vorgesehen.
Es gibt allerdings in Foren unterschiedliche Meinungen bzgl. des nachträglichen Anschließens eines Schutzleiter an das Chassis; persönlich halte ich - auch wegen der möglichen Brummschleifen - nichts davon. Vllt. äußern sich noch andere Forumskollegen zu dieser Frage, gern auch in einem neuen Thread?
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo Radio vrienden Ik kom uit Holland Deze Tannhauser musiktruhe zal ik binnenkort in mijn bezit hebben Ik wil deze dan totaal restaureren Kan ik op jullie hulp rekenen als er iemand mijn bericht kan lezen ps ik lees en versta duits maar kan het niet schrijven vele radio groeten
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo,
ich bin neu hier und stolzer Besitzer dieser herrlichen Musiktruhe. Leider fehlt dieser ein Antriebsmotor für die rechte Seite (Deckel Tonband) Kann mir hier vielleicht einer helfen????
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
viny:Hallo Radio vrienden Ik kom uit Holland Deze Tannhauser musiktruhe zal ik binnenkort in mijn bezit hebben Ik wil deze dan totaal restaureren Kan ik op jullie hulp rekenen als er iemand mijn bericht kan lezen ps ik lees en versta duits maar kan het niet schrijven vele radio groeten
Übersetzung:
"Hallo Radio Freunde
Ich komme aus Holland Diese Tannhäuser Musiktruhe werde ich bald bekommen Ich möchte sie dann vollständig restaurieren. Kann ich mit eurer Hilfe rechnen, falls jemand meinen Beitrag lesen kann PS Ich lese und verstehe Deutsch, kann es jedoch nicht schreiben viele Radio Grüße"
Hallo viny,
ik lees en versta nederlands maar kan het niet schrijven
Herzlich Willkommen im Forum, lieber Radio-Freund. Für die Restauration der Tannhäuser Musiktruhe kannst Du natürlich mit unserer Hilfe rechnen. Und wenn ich auch nur Deine Posts ins Deutsche übersetze.
Freundliche Grüsse, Jürgen rf
Erzähle es mir – und ich werde es vergessen. Zeige es mir – und ich werde mich erinnern. Lass es mich tun - und ich werde es behalten.
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo liebe Radiofreunde,
lang ist's her als ich hier das letzte mal online war. Ich habe mir alle Seiten jetzt nocheinmal durchgelesen und bin etwas erstaunt wie doof ich mich damals doch angestellt hatte.
Jetzt möchte ich aber mal ein kleines Update liefern. Damals schreib ich noch "never touch a running system" und lies das Radio so wie es ist. Bis vor 3 Wochen lief alles noch einwandfrei und das Radio wurde auch nur sporadisch genutzt. In letzter zeit wurde der Empfang aber immer schlechter und es roch merkwürdig.

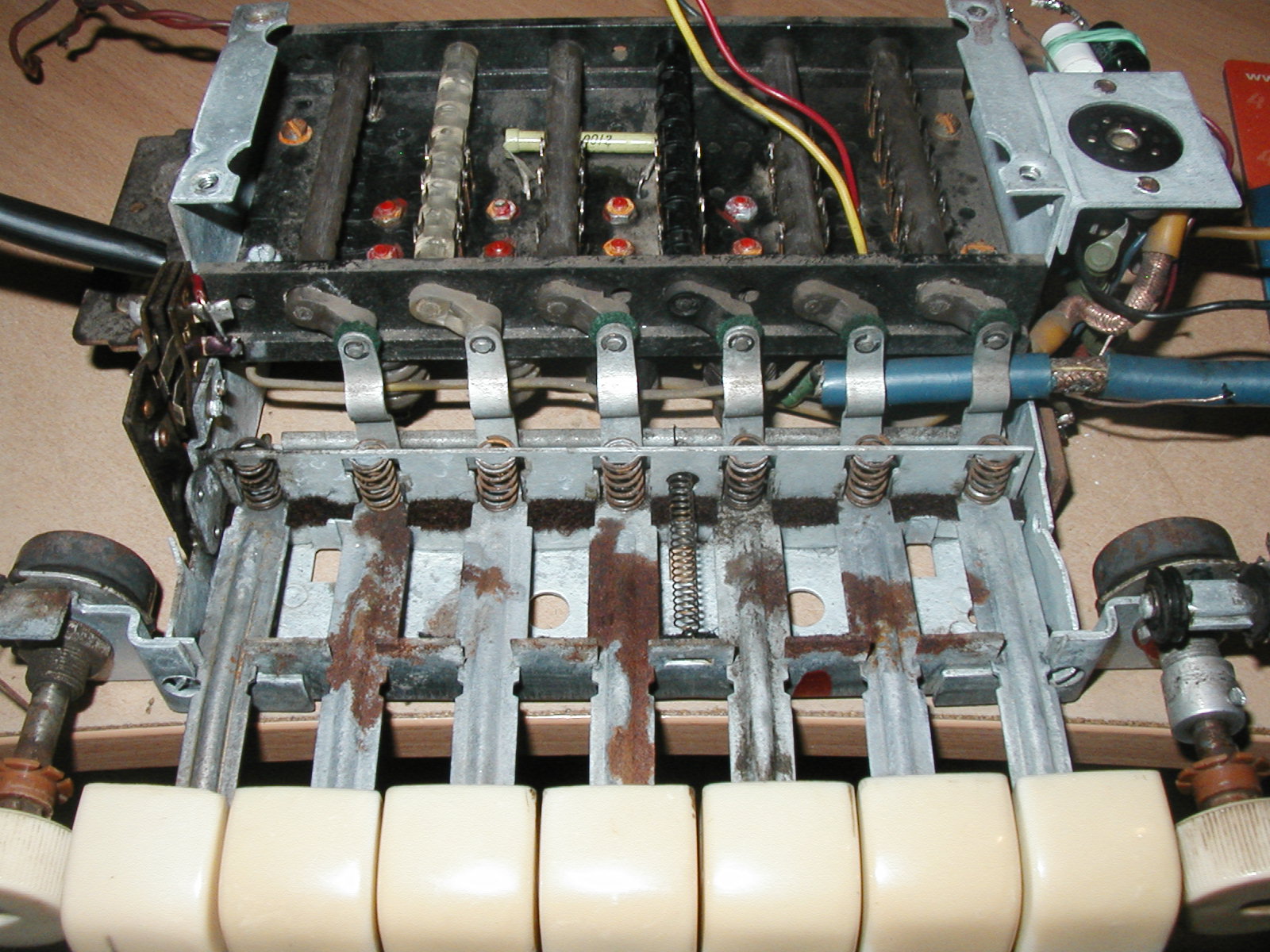

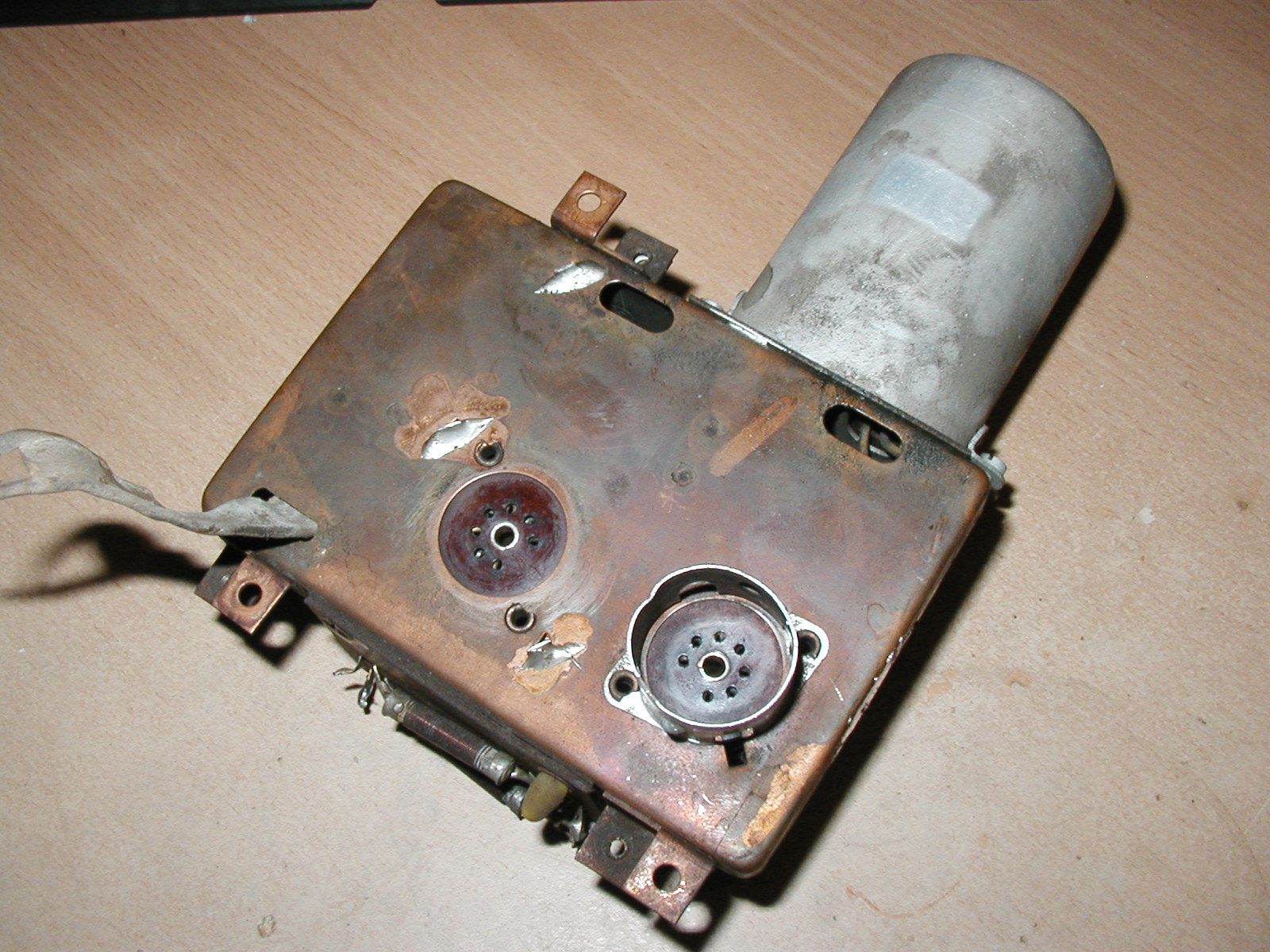

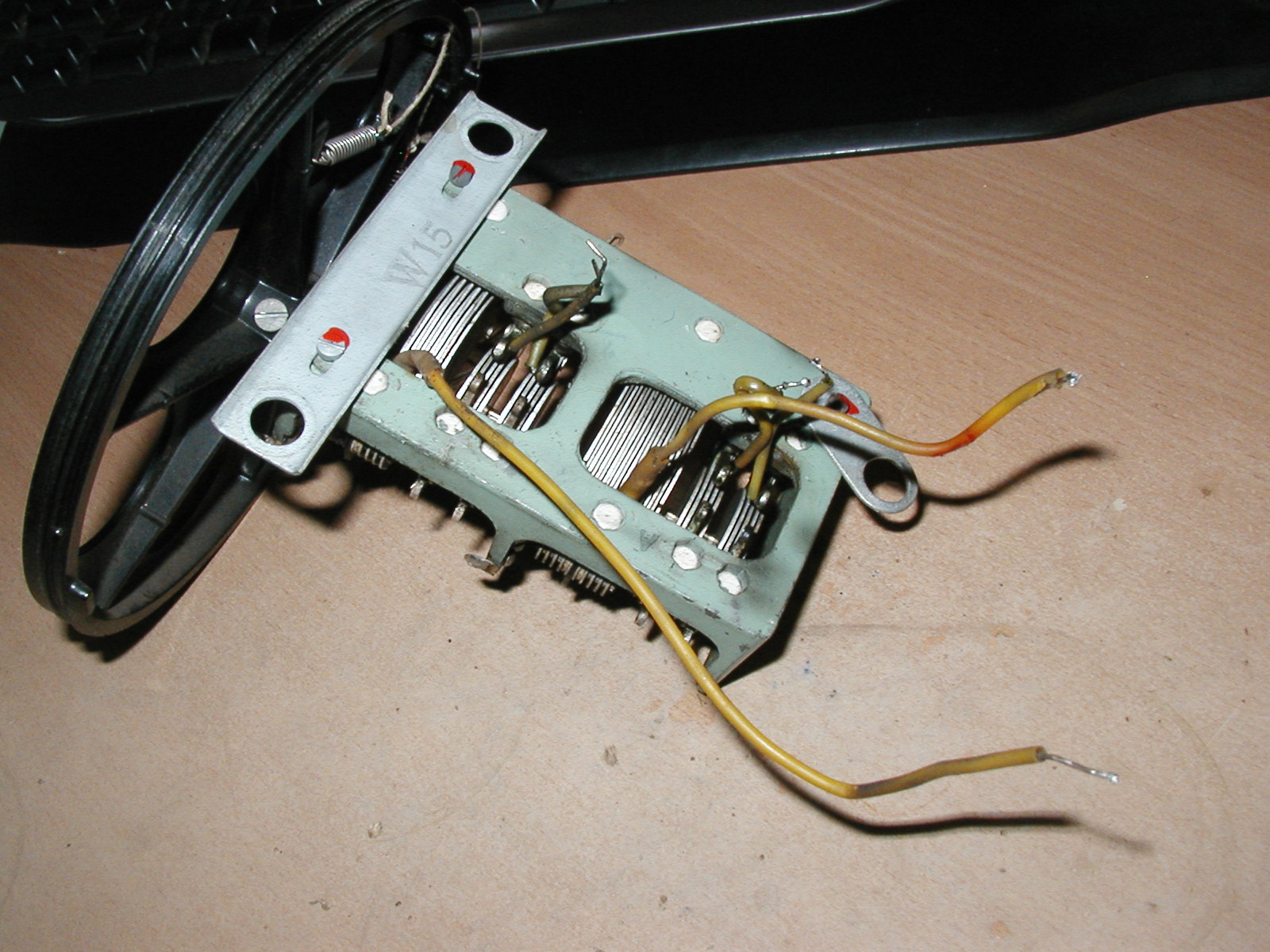

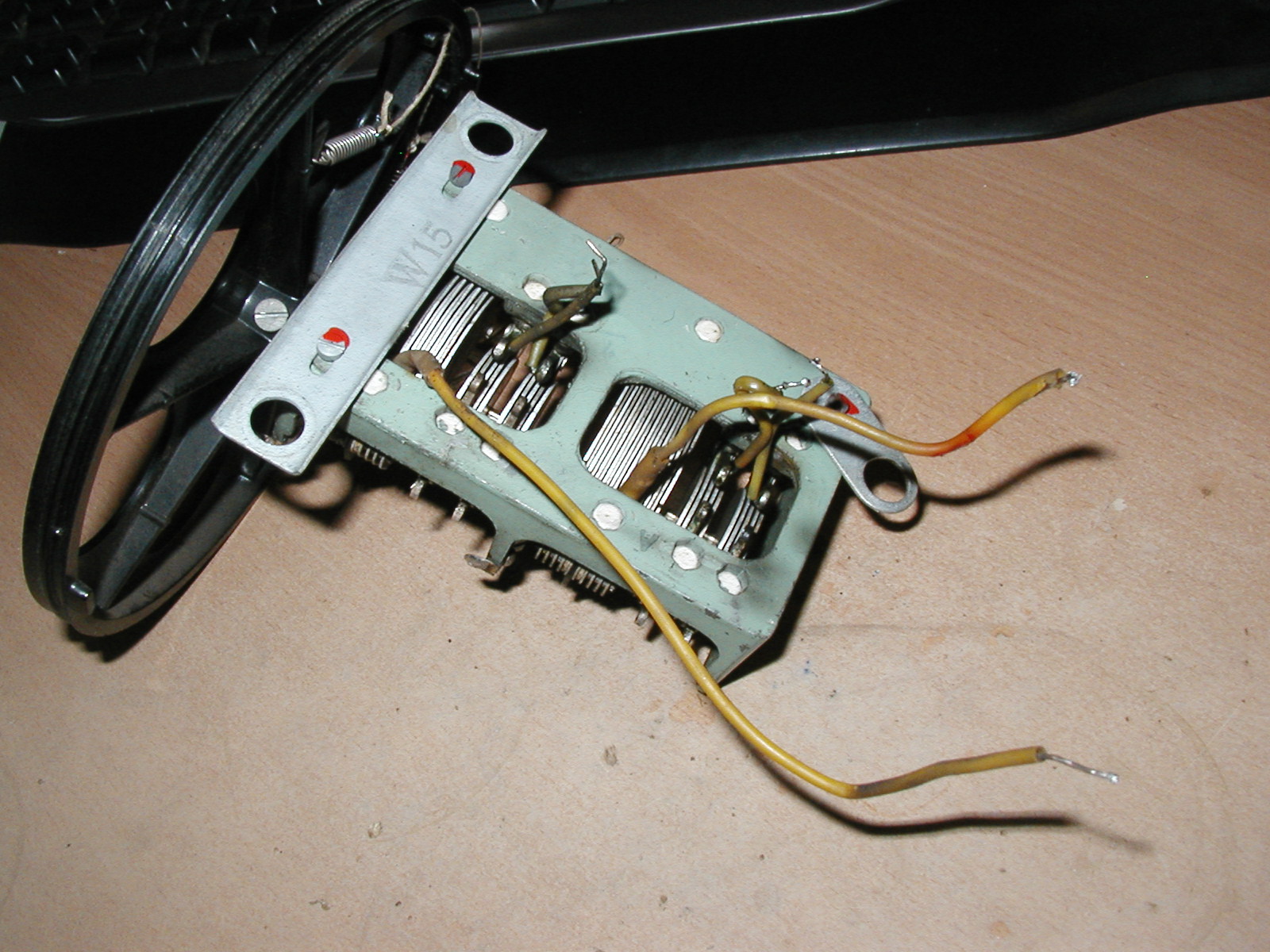

Also habe ich mir das Radio mal vorgenommen und da ich keine halben sachen machen wollte, wurde es komplett zerlegt. Als erstes wurde das UKW Teil ausgelötet: Dann der Tastensatz: Und dann der Drehko:
Überall war eine dicke klebrige Staubschicht, auch an den Kontackten von den Tasten. Ist einfach nicht runter zu bekommen. Im WWW fand ich eine wunderbare Anleitung (schlagt mich nicht) die mit Bref Powerreiniger und viel Wasser zu tun hatt. Geht einwandfrei, Alles sauber und viel bling bling!

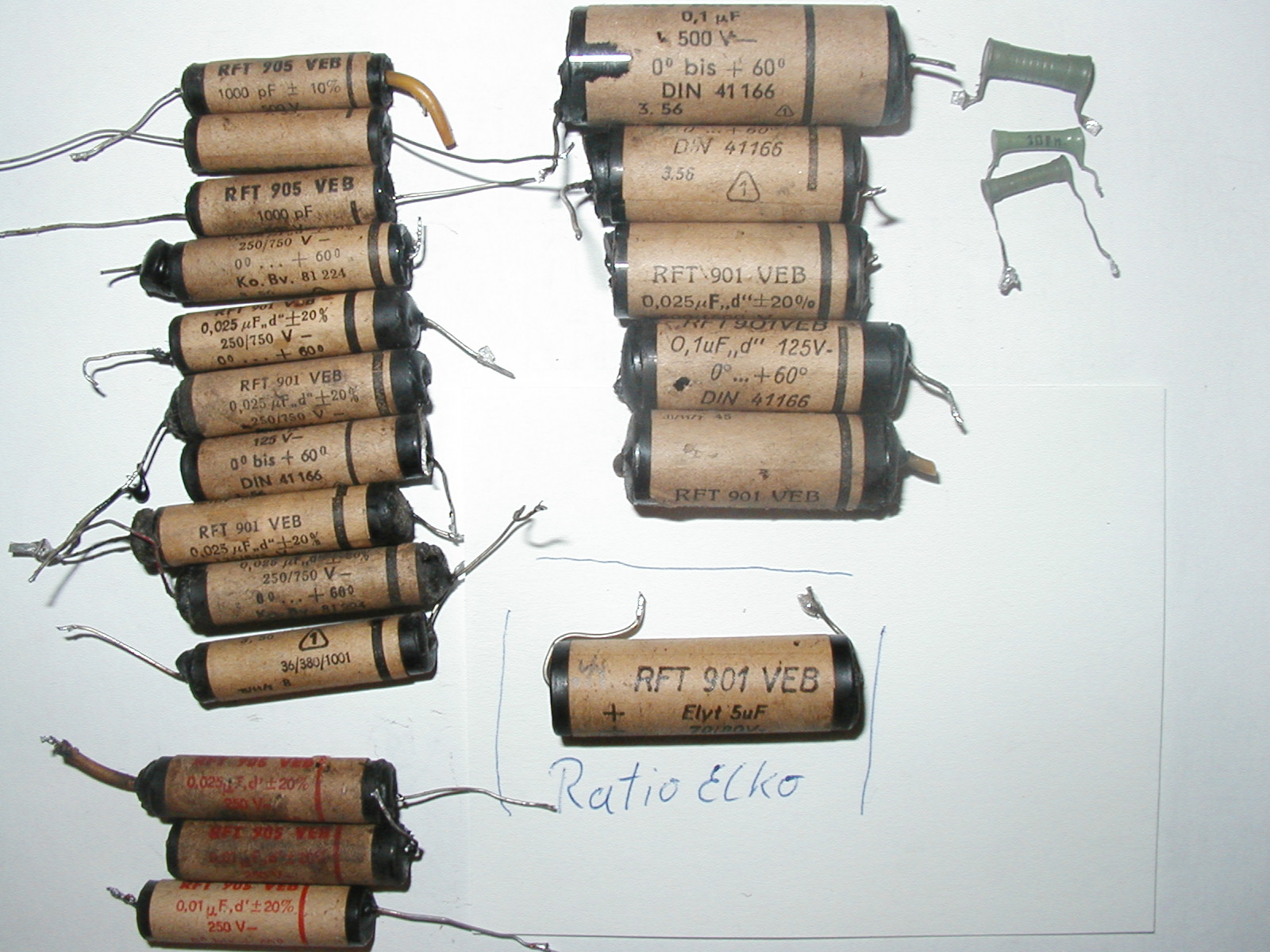

Als nächstes kamen alle Teeris, hochohmig gewordene W's und der RatioElko raus:
Ersetzt wurden sie durch Axiale Metall Polypropylen Film Kondensatoren. Es gibt einen super Shop im Netz, wo orginal werte zu bekommen sind. Super sache.
Dann wurde alles penibelst wieder zusammen gesetzt (ich finde diese Baugruppen-bauweise einfach super) und sicherheitshalber noch ein paar Wochen an der Heizung stehen gelassen. Nach dieser zeit machte ich eine Freiluft Verdrahtung mit dem Netzteil. Wie zu erwarten war, musste es neu Abgeglichen werden....natürlich hab ich davon null ahnung! Nach viel Lesen in Foren und Lernen von grund Begriffen habe ich das dann auch geschafft.
Leider hab ich dödel keine Bilder vom bling bling zustand gemacht, aber ganz viel Deteilbilder vom schmutzigen. Wenn da etwas gebraucht wird, einfach mal melden.
Nunja jetzt ist das Radio wieder drinn und Emfpängt auf allen wellenbereichen 1A. Ach eins hab ich noch, wo ist der fehler?
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hallo Christian, glückwunsch zum wieder spielendem Radio.

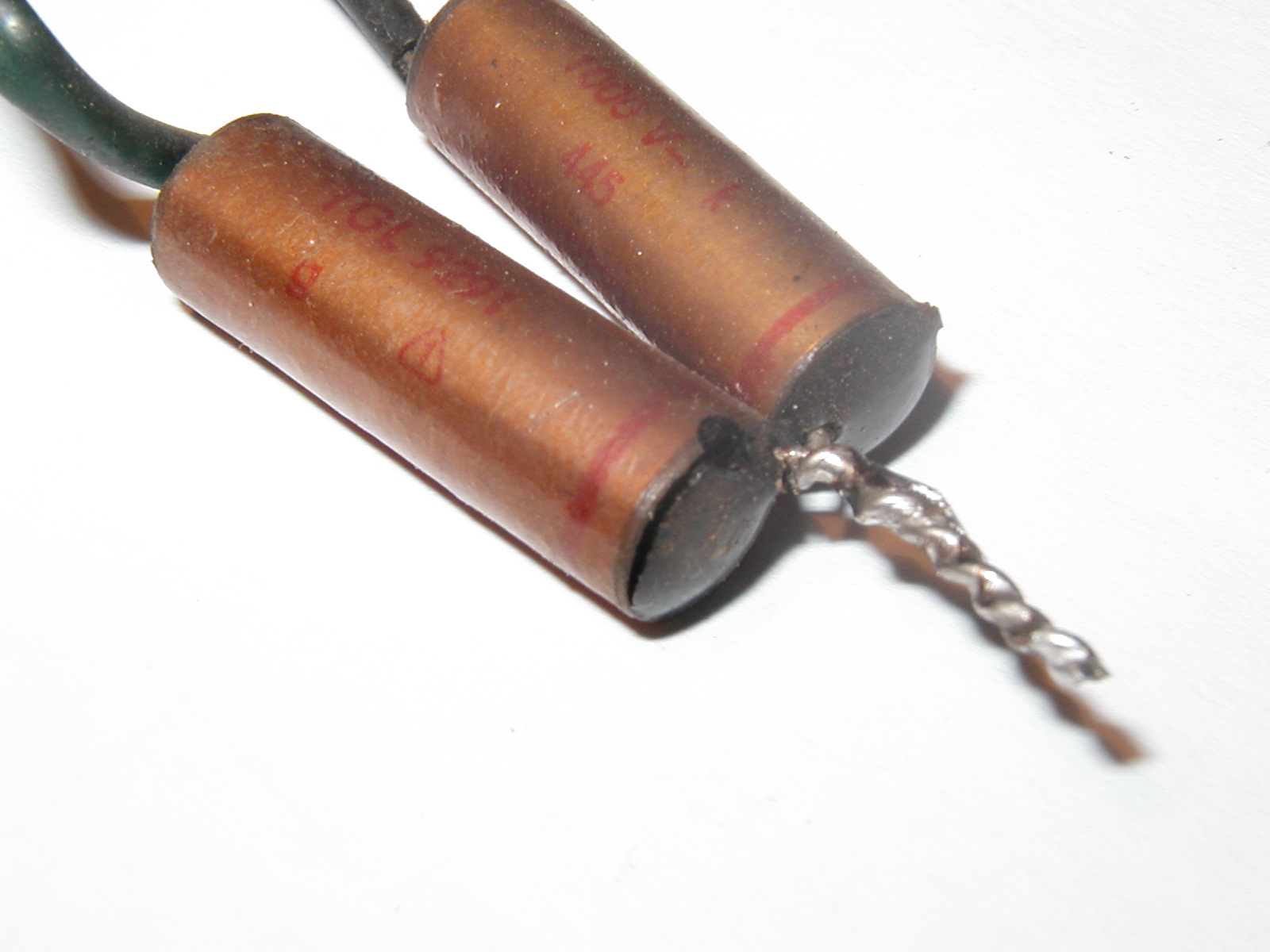

Ein Fehler aber wäre es wenn du die zuletzt gezeigten zwei Kondensatoren einbauen würdest, da dieser Typ von Kondensator leider recht schnell Inkontinent werden kann.
Re: Musikschrank TANNHÄUSER, VEB Stern-Radio Staßfurt 1956
Hi Harry,

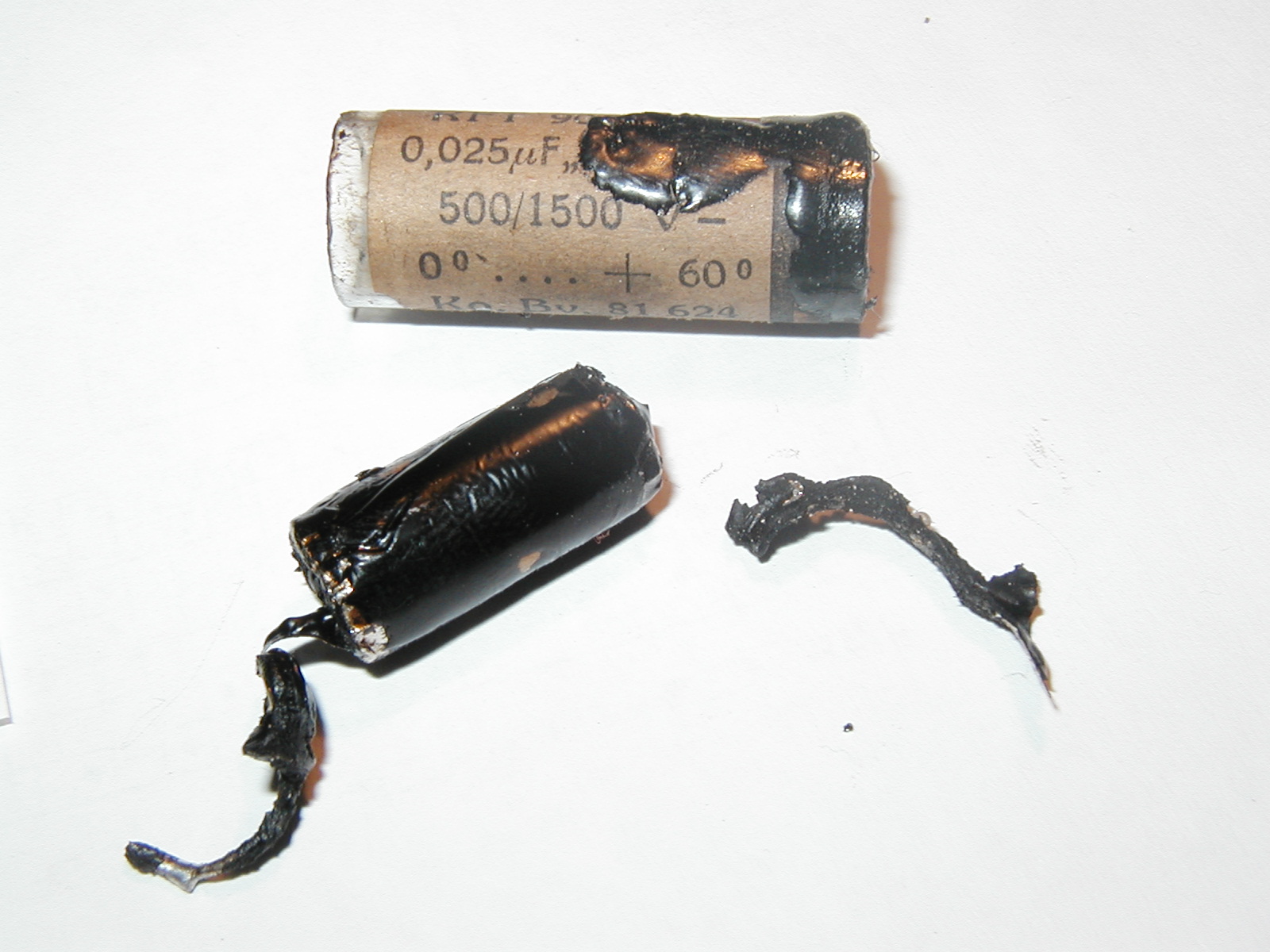

ist leider etwas schwer zu erkennen aber auf dem letzten Bild ist ein Kondensator am schwarzen Rand aufgeplatzt, man sieht einen schlitz wo keiner sein darf. Hatte das nur gesehen da spritzer auf dem Chassis waren. Die sind natürlich auch ausgebaut und in die Tonne gewandert.
