mittlerweile habe ich mein fünftes Gerät in der Bucht ergattern können: Philips Capella 663 Der Kenner weiß um dessen Daten wie eisenlose Endstufe mit 4x EL86 sowie aufwendigem Klangregister mit ECC83.
Hier also ein paar Bilder für Euch:

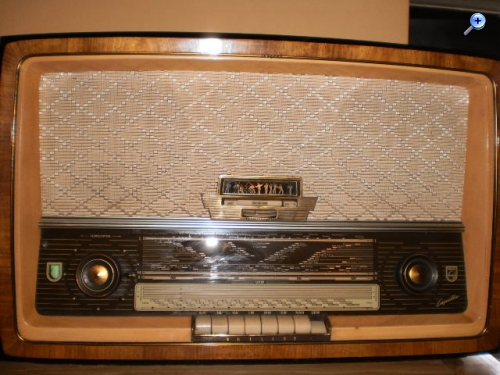

von Vorne
von Innen
Blick auf 4xEL86
UKW-Teil mit ECC85
Klangregister Hier sind leider beide Seile der Blenden abgesprungen, es wartet noch Fummelei
Unterseite Endstufe Viele Ero's und Wima's warten auf den Tausch
Tastenagreggat
Siebung
Endstufe nach dem Tausch von Elkos und Kondensatoren
Siebung mit neuen Elkos
Jetzt erfreut mich das Gerät mit einem voluminösen, unglaublichen Klang. Jetzt verstehe ich die Aussage: wer einmal eine eisenlose Endstufe gehört hat, will nichts anderes mehr hören.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
14.04.11 22:29
roehrenfreak
nicht registriert
14.04.11 22:29
roehrenfreak
nicht registriert
Re: Mein Fünftes....
Hallo Dirk,
stimmt schon - die Kisten haben einen satten, sauberen Klang. Deshalb erst mal Glückwunsch, dass Du einen davon nun Dein Eigen nennst! Mögen die Lautsprechersysteme noch lange halten...
Freundliche Grüsse, Jürgen rf
Erzähle es mir – und ich werde es vergessen. Zeige es mir – und ich werde mich erinnern. Lass es mich tun - und ich werde es behalten.
eine Menge schöner Fotos hast Du gemacht. Ich finde den Zustand des Gerätes beeindruckend . Hast Du da schon nachgearbeitet..also gereinigt oder auch Teile ersetzt?

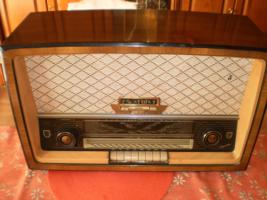

mittlerweile hat das Projekt Capella sein Ende gefunden:
#
Auch das Klangregister ist repariert, beide Seile neu aufgelegt, was etwas Fummelei war. Was mir aber noch nicht ganz klar ist, ist die Taste HA, die rechts neben TA sitzt. Bei Betätigung merke ich eigentlich keinen Effekt.
Gratulation zu Deinem Werk! Viele schöne Stunden be störungsfreiem Empfang sollen Dir beschert werden.
Die Taste "HA" dürfte meines Wissens die Umschaltung auf eine externe HochAntenne für die AM-Bereiche LW/MW bewirken. Die eingebaute, schwenkbare Ferritantenne ist dann wirkungslos.
Freundliche Grüsse, Jürgen rf
Erzähle es mir – und ich werde es vergessen. Zeige es mir – und ich werde mich erinnern. Lass es mich tun - und ich werde es behalten.
Auch von mir frohe Ostern und nochmals ein tolles Teil, Deine Capella. Sehr schön ist auch der Zustand des Gehäuses, das ist noch alles top. Wenn ich so an meine denke.... Da waren auch schon mal die Holzwürmer drin, das ist manchmal fast soviel Arbeit am Gehäuse, wie die Technik im Innern. Also genau das richtige Ostergeschenk das man sich machen kann von Philips.
Dann weiß ich jetzt auch über die Taste HA Bescheid, vielen Dank.
Das Gehäuse der Capella war nicht so eine große Baustelle. Gründlich gereinigt und dann mit einigen Durchgängen Renuvell aufgehübscht. Lediglich am oberen Rand ist eine ausgebesserte Stelle vom Vorgänger, die aber beim derzeitigen Standort nicht ins Auge fällt.
@nobbyrad58 Da Du ja auch eine Capella hast, frage ich Dich mal direkt:
Beim Höhenregler kommt es mir so vor, daß dieser bei Vollanschlag merklich leicht einrastet. Dieser Effekt ist beim Bassregler nicht. Ist das bei Deinem Gerät auch so, oder liegt vielleicht bei meinem Höhenregler noch etwas im argen?
Leider besitze ich keine Capella, wohl aber ein Vorgängergerät mit der UL84 statt EL86. Es stammt aus Frankreich und ist vom Gehäuse und nicht nur das eine Riesenbaustelle, eine Sache für die Rente ( haha ) . Die Schaltung mit der eisenlosen Endstufe wird auch in der NF Fachliteratur beschrieben, daher wusste ich um die Problematik mit den Trennkondensatoren und den hochohmigen LS. Mein Text war mehr allgemein gedacht, ganz selten das bei mir ein Gehäuse in einem so guten Zustand ist wie bei Dir. Das ein Klangregler am Drehwinkelende einrastet kenne ich nicht. Es gibt oder gab Regler die eine Mittenrastung haben. Viele dieser Potis sind mit zusätzlichen optischen Anzeigen gekoppelt die mit Zugfedern, kleinen Seilzügen und ähnlichen arbeiten. Da kann auch schon mal was klemmen. Der GAU wäre ein def. Poti, also erst mal die Peripherie untersuchen. Potis habe ich auch schon mal gereinigt in dem ich das Teil in ein Reingungsmittel für den Ölkreislauf eines Automotors einige Tage gelegt gelegt habe. Anschließend mit Waschbenzin ausgewaschen, gut getrocknet und dann ging es wieder richtig, kaum Kratzen und der überbrückte Netzschalter tat es auch wieder. Denn manchmal sind diese Teile ganz speziell für diesen Gerätetyp gebaut worden ein Neuteil ist also unmöglich zu bekommen. Noch schöne Ostern.
dann hatte ich das wohl mißverstanden, daß Du auch eine Capella hast....
Das es mit dem leichten Einrasten des Höhenreglers nicht so normal ist, dachte ich mir schon. Aber erstmal werde ich es mal so lassen, wird ja selten nachgeregelt.
