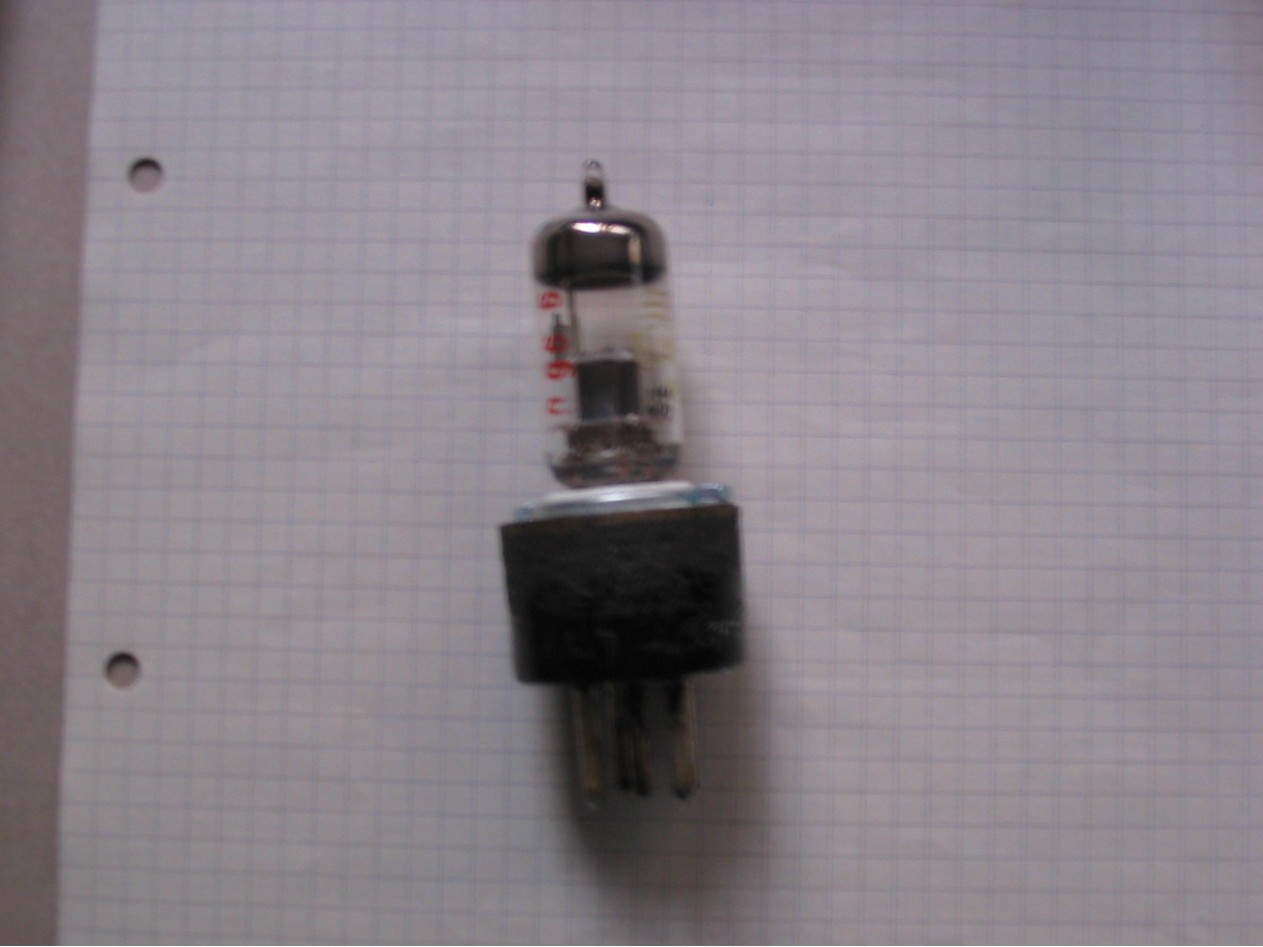

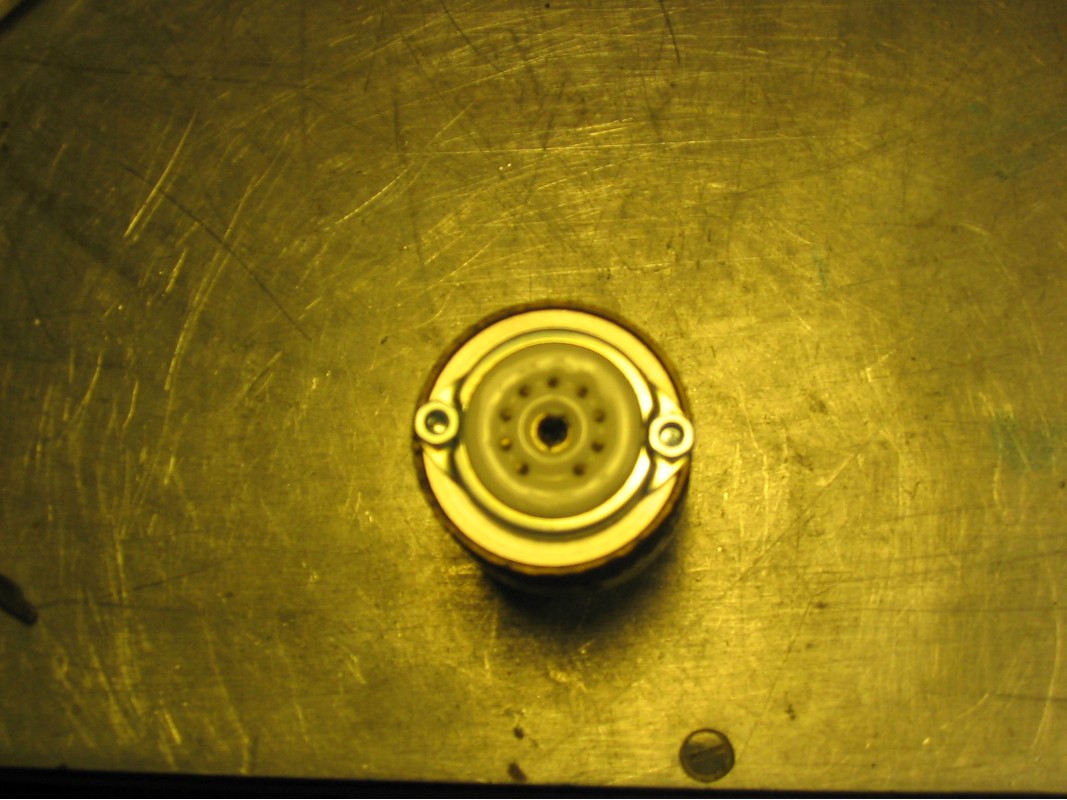

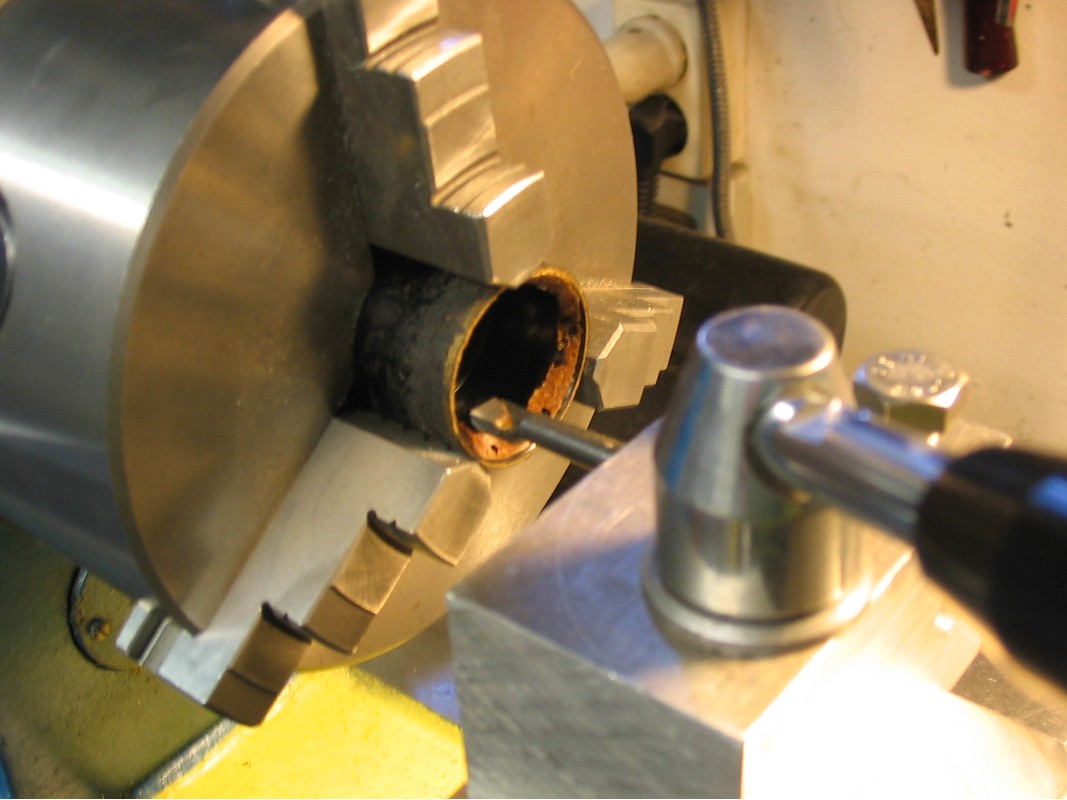

Guten Tag zusammen, Ich habe heute einen Adapter für die Verwendung einer PC86 als Ersatz der REN904 gefertigt. Ursprünglich wollte ich diese PC86 in den Glaskolben einer schwachen A4110 verstecken. Dies ist mir aber dann doch misslungen, da beim Abschneiden des gläsernen Systemträgers der Glaskolben kurz vor dem Ende geplatzt ist. Damit konnte es nur noch eine Adapterlösung geben. Ich habe hierzu einen Aluminiumring als Träger der Novalfassung in den Eurosockel eingepasst u. die Trioden 1 zu 1 verdrahtet. Die 3,8 V Heizspannung der PC86 habe ich mit 0,6 Ohm im REN Sockel angepasst. Mithin verfüge ich jetzt über gut funktionierende Ersatzlösungen für die REN904 und für die RES164 durch die russ Röhre 4P1L. Grüsse Jürgen H
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
03.03.08 19:46
roehrenfreak
nicht registriert
03.03.08 19:46
roehrenfreak
nicht registriert
Re: Ersatz für REN904 oder A4110
Hallo Jürgen H.
Prima schaut das aus! Die PC86 habe ich ja auch schon sehr erfolgreich als REN904 adaptiert und auf meinem Funke damit fast den Zeiger "an den Poller" gefahren . Setzt bei Deiner "REN904E" die Rückkopplung auch so schön weich ein und hast Du auch das Gefühl, dass der VE einen Tick besser klingt - ich meine, so rein subjektiv?
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
Hallo Jürgen, mit einer relativ kleinen Antenne ( Messstrippe) funktioniert der VE damit sehr empfangsstark; morgens ca 10 Uhr die hier üblichen 4 Stationen und das in meiner Kellerwerkstatt. Ich habe allerdings herausgefunden, dass die Empfangsleistung deutlich zunimmt wenn ich die PC86 abschirme. Ich habe das provisorisch mit einer mit Masse verb. Kupferfolie bewerkstelligt. Die Rückkopplung setzt nicht so weich ein. Möglicherweise verändert sich das noch wenn ich die neuen Kondensatoren, auf deren Lieferung ich noch warte, einbaue. Zu diesem Zweck habe ich mir u.a. einen 2. Kondensatorblock beschafft, den ich bereits ausgebeint habe, sodass dann der Wechsel der Blöcke und der 3 weiteren C s schnell über die Bühne gehen wird. Ich bin überzeugt, dass dann auch der Brumm entweder normalisiert ist oder leicht mit dem Entbrummer R an der RES korrigiert werden kann. Gruss Jürgen H

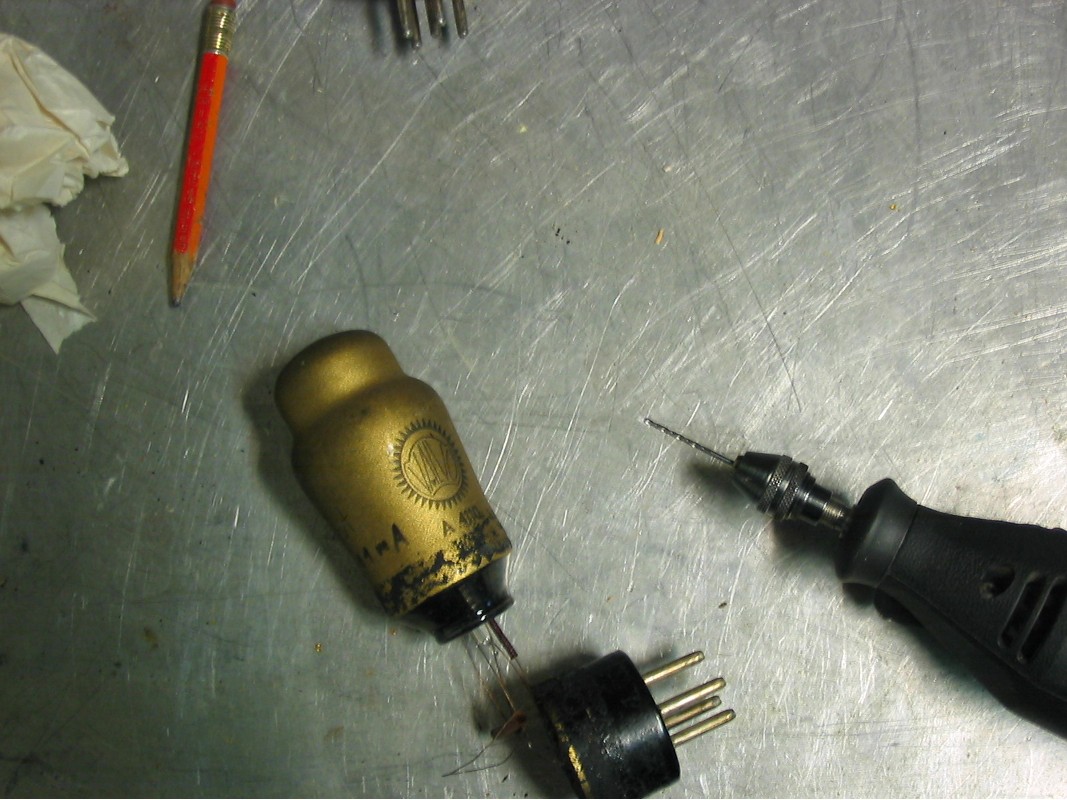

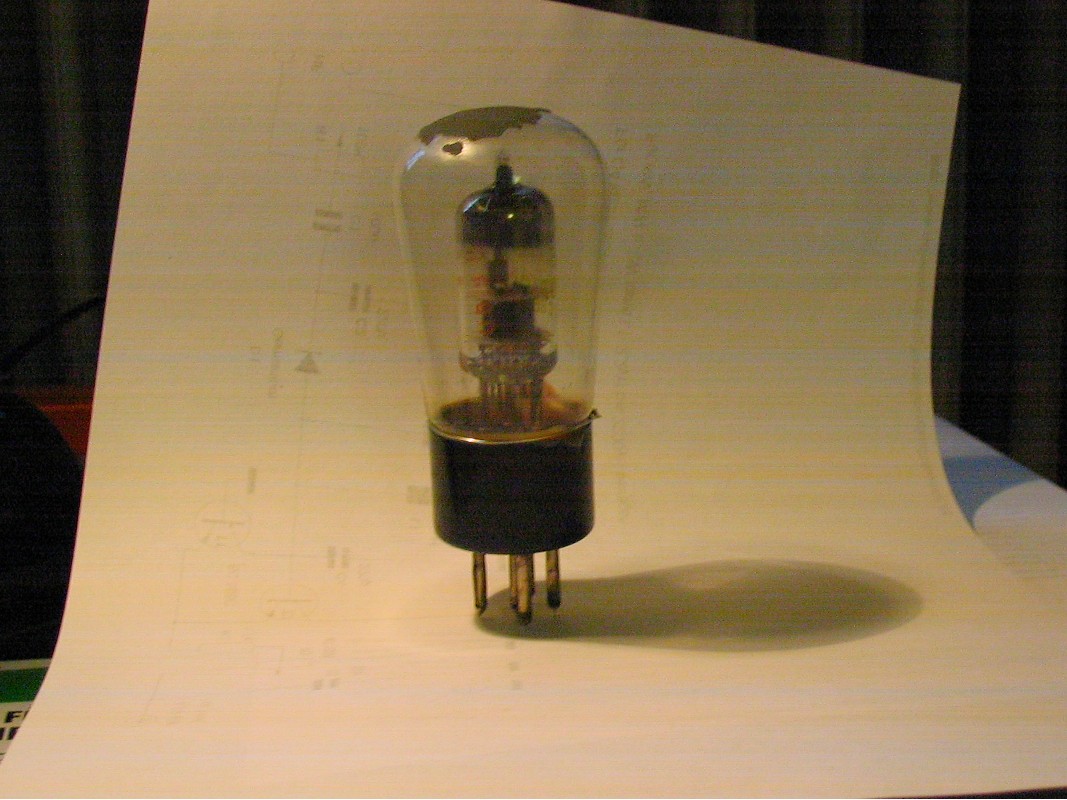

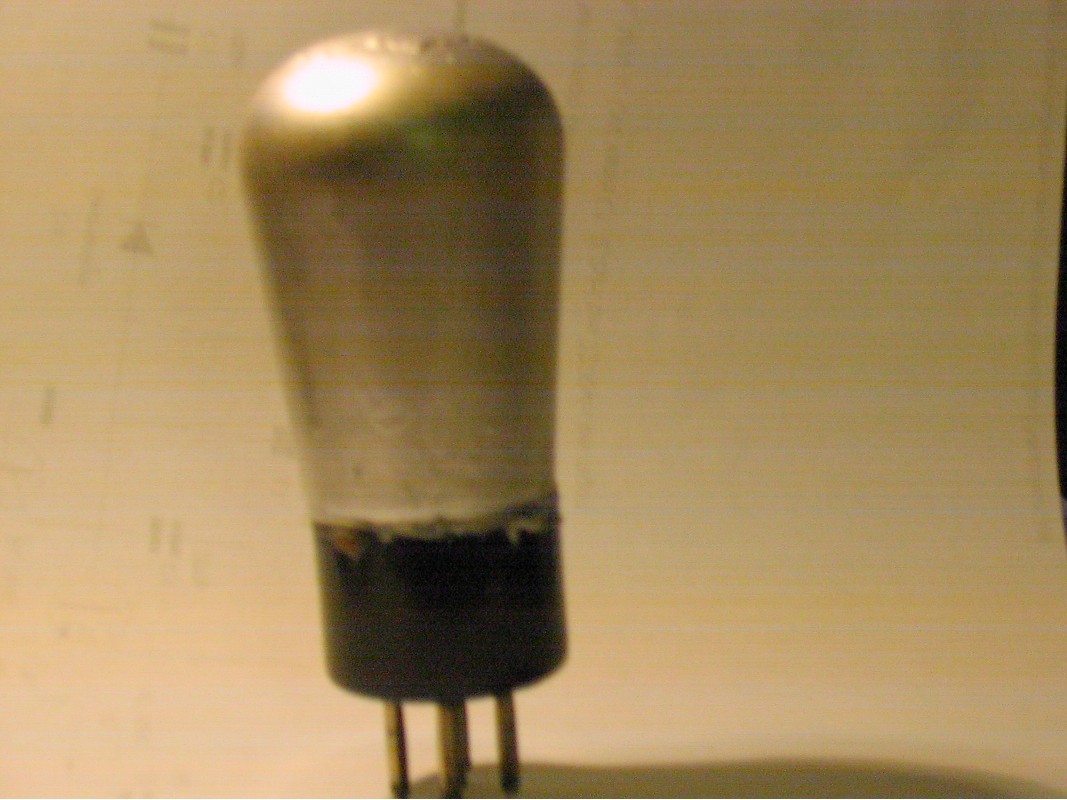

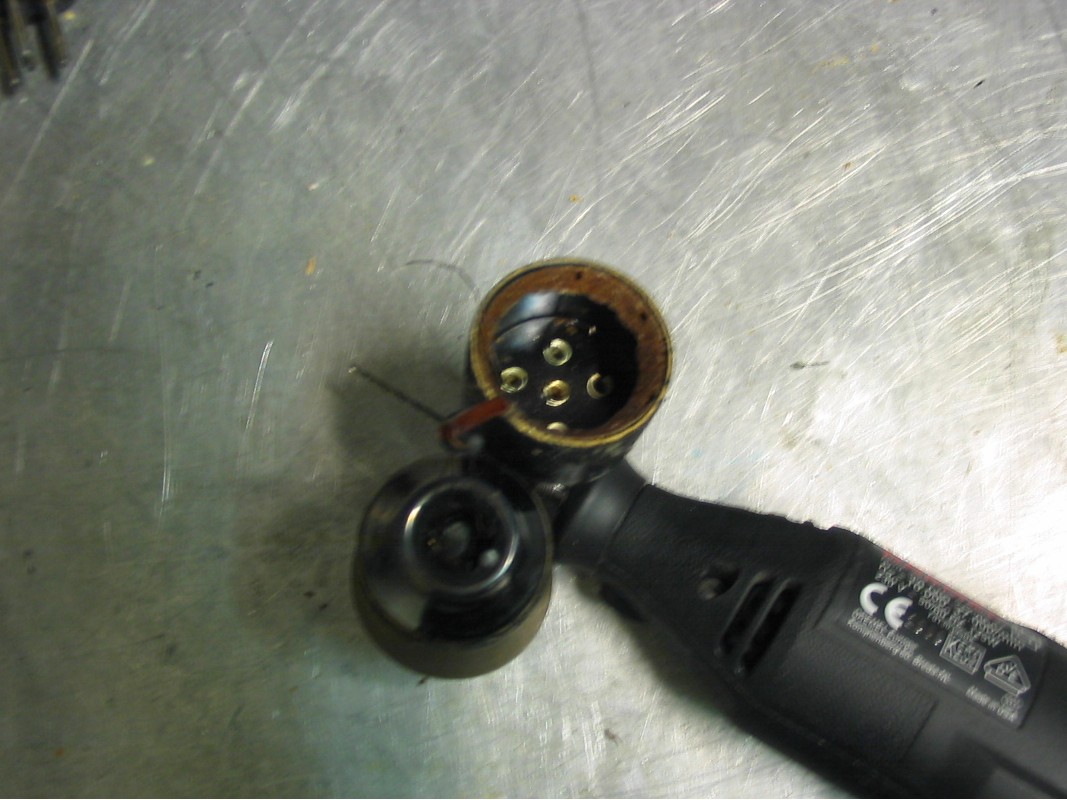

Hallo zusammen, hier eine weitere Variation des Themas Ersatzlösung REN904 unter Verwendung der PC86 Es ist mir gelungen, den Glaskolben der REN so abzuschneiden, dass das alte System entnommen und durch die PC86 ersetzt werden konnte. Den Glaskörper habe ich mit Leitsilber lackiert und wie im Original mit Masse/ Kathode verbunden. Zum Trennen des alten Sockels vom Glasskörper hat sich die Methode von Jürgen rf bewährt : Injektion von Spiritus und 12 Std einwirken lassen. Die Neuverklebung erfolgte mit schnell härtendem Zwei Komponentenkleber. Ob sich diese Variante bewähren wird bleibt abzuwarten, da die Wärmeabfuhr durch den 2. Mantel gestört ist. Ich werde demnächst einen längeren Test machen und ggf darüber berichten. Immerhin die Optik bleibt gewahrt. GRuss Jürgen H
Deine REN904e sieht ja schon perfekt aus - Respekt! Nach zwei zerplatzten Glaskolben habe ich zunächst das Vorhaben aufgegeben . Wegen der Wärmeabfuhr musst Du Dir, meine ich, keine so grosse Gedanken machen. Überschlägig entsteht an der PC86 eine Pv ges. von max. 3Watt welche über Sockel und Luft ausreichend abgeführt werden kann.
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
