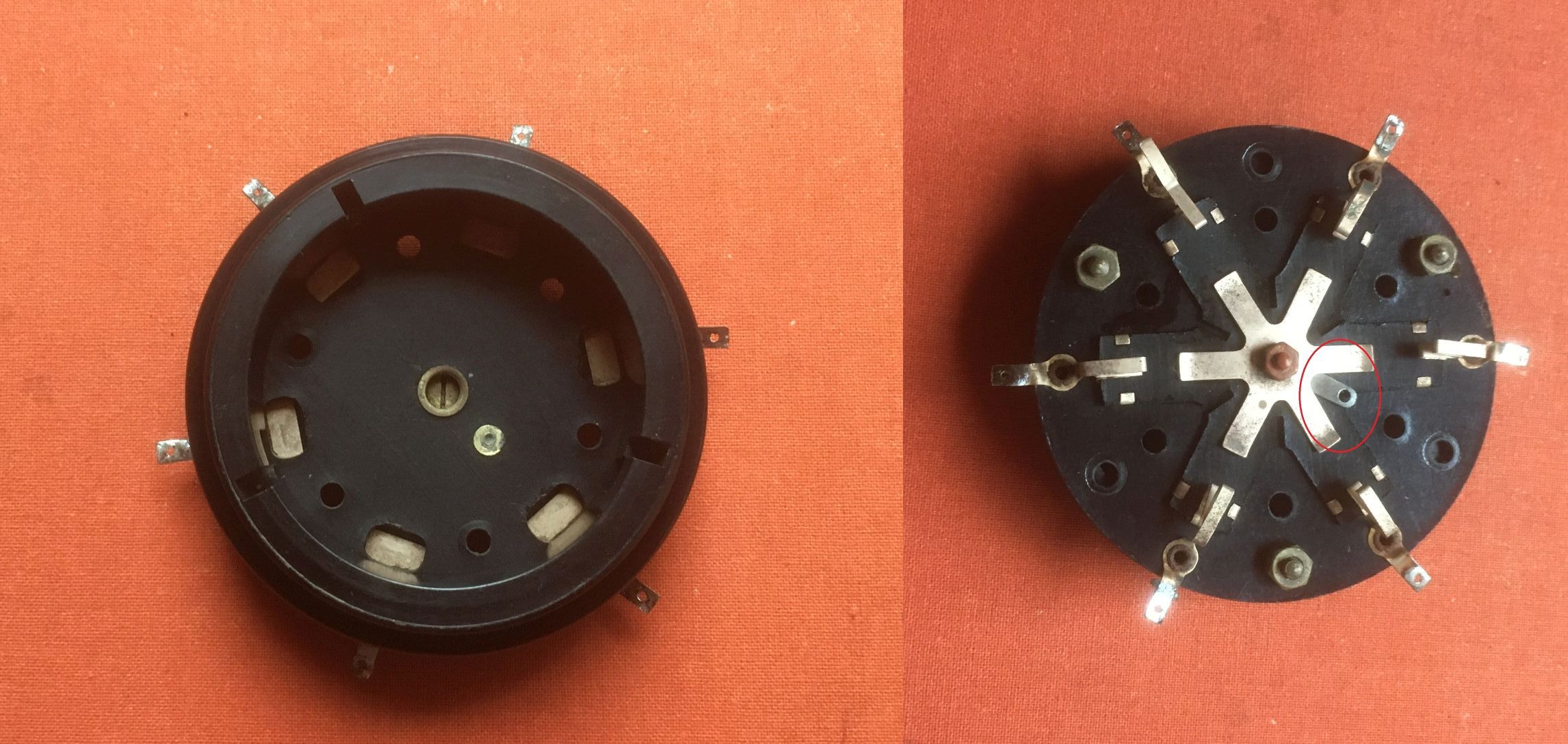

ich suche Informationen zu der folgenden Röhrenfassung von Loewe:
Zweifellos lässt sie sich auch für eine 3NF/3NFB einsetzen. Allerdings fehlt etwas, um den Mittelkontakt zur Röhre herzustellen. Im vorliegenden Fall war dieser mittige Anschluss nicht angelötet. Deswegen nehme ich an, dass der federnde Nippel überhaupt nicht montiert war. Ein angepasster Stift oder eine abgeschnittene Feder aus einem Kugelschreiber könnten diese Funktion übernehmen.
Dem Buch von Gerhard Eisenbarth über die Loewe Mehrfachröhren kann man entnehmen, dass die Fassung im KW-Vorsatz KV77 für eine 2HFK eingesetzt war. Die Fassungen für den Bakellit Ortsempfänger mit Rückkopplung (z.B. RO433) müssten anders aussehen. Hat jemand so ein Teil und kann das bestätigen?
Gruss Walter
Nachtrag:

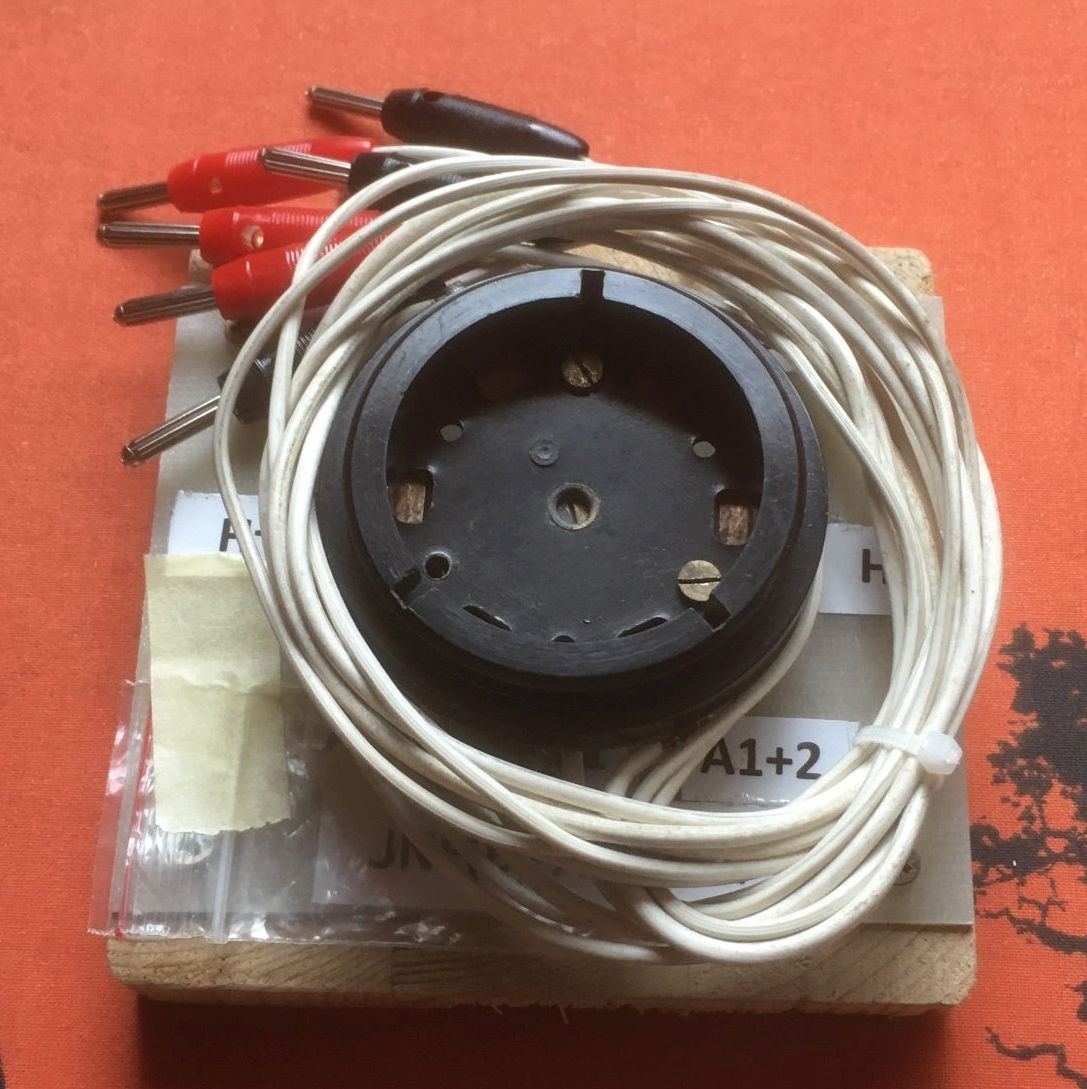

Bei einem Testaufbau des folgenden Prüf- und Messadapters zeigte es sich, dass zumindestens in einem Fall auch ohne eine Feder ausreichender Kontakt zum Anodenanschluss der ersten Triode gelang.
!!!
