Frühes Magnetron für Demodulationszwecke ca.1923(SAK bzw. Riverhead)
  •
 1
 1
05.12.24 18:58
basteljero

WGF-Premiumnutzer

05.12.24 18:58
basteljero

WGF-Premiumnutzer

Frühes Magnetron für Demodulationszwecke ca.1923(SAK bzw. Riverhead)

Hallo,
Ein Magnetron in einem VLF-Empfänger, da muss man auch erstmal drauf kommen.

In diesem Jahr ist auf archive.org eine Ausgabe einer schwedischen Fachzeitschrift eingepflegt,
in der speziell die Empfangsanlage in Kungsbacka beschrieben ist.
(Der Hinweis auf diese Quelle kam aus dem "alexanderson-Forum)

h t t p s://archive.org/details/tekniska-meddelanden-fran-kungliga-telegrafstyrelsen-vol-4/page/n39/mode/2up?view=theater

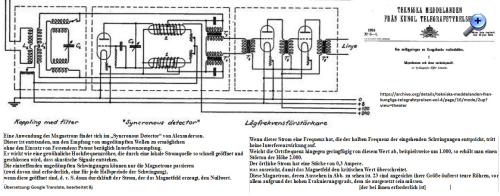

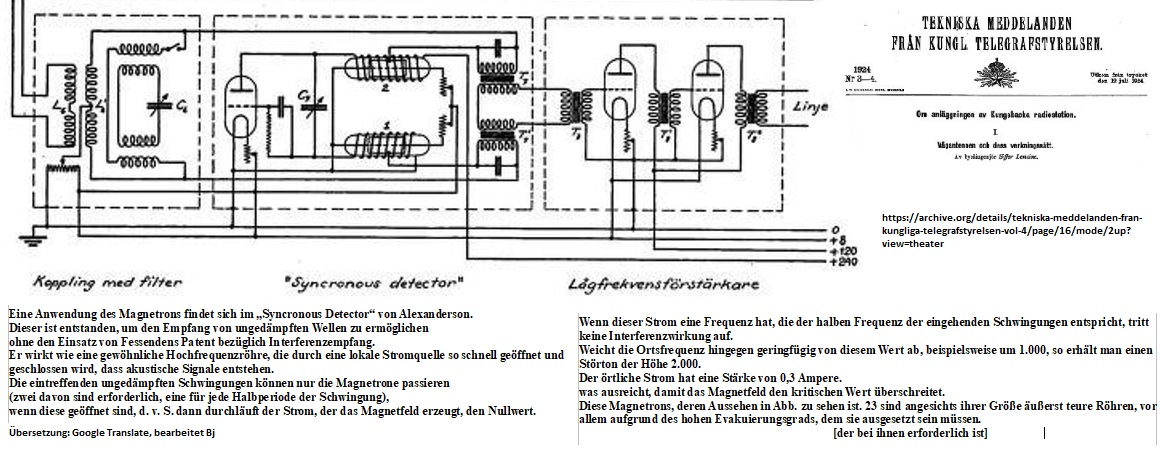

Das Prinzipschaltbild ist ebenfalls in seiner Gesamtheit abgebildet, bisher waren trotz intensiver Suche
immer nur teilweise Abschnitte zu finden.
Google ermöglichte eine Übersetzung, hoffentlich passt die in etwa.



Es wird in dem Artikel ausführlich auf das Magnetron selber eingegangen und eine Bezugsquelle
genannt, es ist der Artikel "THE MAGNETRON" von Hull.

Die genaue Funktion des "Synchron-Detektors" ist leider im Verhältnis etwas kurz behandelt.

Denn ansonsten ist der Empfänger streng symmetrisch aufgebaut.

Prinzipiell handelt es sich hier wohl um eine Art "Tonrad", wie es in der Anfangszeit der Telegrafie
zum Einsatz kam.

Gruß
Jens

Zuletzt bearbeitet am 06.12.24 12:33

Datei-Anhänge
Auszug Magnetron_SAK-Prinzipschaltbild.jpg Auszug Magnetron_SAK-Prinzipschaltbild.jpg (4x)

Mime-Type: image/jpeg, 217 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
06.12.24 13:01
basteljero

WGF-Premiumnutzer

06.12.24 13:01
basteljero

WGF-Premiumnutzer

Re: Frühes Magnetron für Demodulationszwecke ca.1923(SAK bzw. Riverhead)

Hallo zusammen,
Wie diese Röhren in der Frühzeit ihrer Entwicklung ausgesehen haben kann man bei
Albert w. Hull nachlesen.
h t t p s://ia600708.us.archive.org/view_archive.php?archive=/28/items/crossref-pre-1923-scholarly-works/10.1109%252Fjoaiee.1921.6592295.zip&file=10.1109%252Fjoaiee.1921.6594005.pdf



Hilfreicher Artikel über moderne Magnetrons an dieser Stelle:
https://www.wumpus-gollum-forum.de/forum...oubutton=true#0


Gruß
Jens

Datei-Anhänge

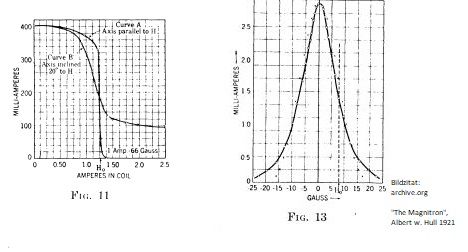

Magnetron Kennlinie_Hull.JPG Magnetron Kennlinie_Hull.JPG (8x)

Mime-Type: image/jpeg, 39 kB

06.12.24 18:54
DK1IS

WGF-Nutzer Stufe 2

06.12.24 18:54
DK1IS

WGF-Nutzer Stufe 2

Re: Frühes Magnetron für Demodulationszwecke ca.1923(SAK bzw. Riverhead)

Hallo zusammen,

interessant, was Jens da aufgespürt hat: ein "Balanced Mixer" auf der Basis von magnetisch geschalteten Glühkatoden-Dioden. Durch ein axiales Magnetfeld werden die Bahnen der Ladungsträger auf dem Weg von der Katode zur Anode spiralig verformt; bei ausreichend hohen Feldern erreichen sie die Anode nicht mehr und der Lastkreis wird hochohmig. Bis heute wusste ich nicht, dass es in den 20ern des letzten Jahrhunderts dafür dedizierte Röhren gab. Zum Schaltplan:

Die Magnetisierungswicklungen der Magnetrons 1 und 2 im "Syncronous detector" liegen HF-mäßig in Reihe. Sie bilden mit C7 und der Triode einen Lokaloszillator. Sein Schwingstrom unterbricht bei Überschreiten eines Kipppunktes abwechselnd magnetisch die "Lastkreise" der beiden Magnetrons mit den Resonanztransformatoren T7, T7`, deren Ausgangssignale dann in T8 kombiniert werden – das ist ein Mischvorgang; man würde ihn heute rein elektrisch z. B. mit Analogschaltern wie CD4066 realisieren.

Immer wieder spannend, was die Altvorderen mit den damals vorhandenen Mitteln realisiert haben.

Im oben zitierten (lesenswerten!) Artikel von Hull gibt es auf S. 722 eine Fußnote zu einer damals noch ausstehenden Veröffentlichung von Alexanderson zum Synchrondetektor; ich konnte sie aber bisher nicht ausfindig machen und die beiden hier zitierten Patentschriften führen dazu auch nicht weiter – hat jemand Zugriff?

Schöne Grüße,
Tom, DK1IS

Zuletzt bearbeitet am 06.12.24 19:00

07.12.24 18:31
basteljero

WGF-Premiumnutzer

07.12.24 18:31
basteljero

WGF-Premiumnutzer

Re: Frühes Magnetron für Demodulationszwecke ca.1923(SAK bzw. Riverhead)

Hallo Tom,

Zunächst:
Die Blumen müssen leider retourniert werden, die Adresse ist Schweden:
https://alexander.n.se/en/SAQ-Forum/topi...tation-for-saq/
Mit Verweis auf diese Seite:
https://ham.se/threads/dags-att-koppla-u...na.28342/page-2

Von diesem Punkt an war die Suche auf "archive.org" ein Kinderspiel.

Heute eine Menge Zeit verwendet nach der Suche über eine genauere Beschreibung dieser Ausführungsform
des "Synchronous-detektor"
-Fehlanzeige.

Es muß außer dem im Artikel genannten Fessenden-Heterodyne-Patentes einen Grund geben, warum man
sich für diese Schaltung entschieden hat.
Man hatte von Hull her da noch was in der Hinterhand, sozusagen:

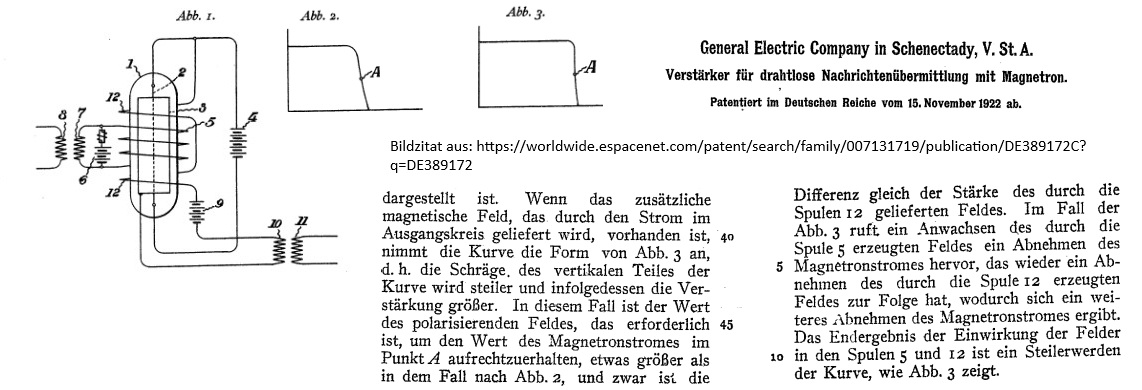

US1387984 Dynatron (1915)
US1564851A Dynatron synchronous detector
US1564852A Electron-discharge apparatus

Zitieren:
Im oben zitierten (lesenswerten!) Artikel von Hull gibt es auf S. 722 eine Fußnote zu einer damals noch ausstehenden Veröffentlichung von Alexanderson zum Synchrondetektor; ich konnte sie aber bisher nicht ausfindig machen und die beiden hier zitierten Patentschriften führen dazu auch nicht weiter – hat jemand Zugriff?
Hull schreibt:
"Der Synchron-Detektor wird an anderer Stelle von seinem Erfinder Alexanderson beschrieben werden"

Das muß nicht unbedingt ein Vortrag sein, das kann auch ein Text in einem Patentantrag sein, der
zur Zeit des Vortrages von Hull noch nicht "durch" war.

Es gibt nämlich ein Patent von Alexanderson, das hatte ich nur noch dunkel in Erinnerung, jetzt aber scheint
ein direkter Bezug zum SAK-Empfänger gegeben zu sein:

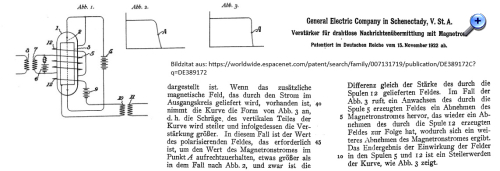

https://worldwide.espacenet.com/publicat...A&NR=208846

Die dargestellten Kurven scheinen auf den ersten Blick mit der Info in der schwedischen Zeitschrift
übereinzustimmen, dass in etwa mit halber Empfangsfrequenz +/-x im Überlagerungs-Oszillator
gearbeitet wurde.

Immerhin finden sich einige fundamentale Aussagen, was so alles Einfluß auf die Entwicklung genommen
hat:
Zitieren:
...ob vom Kristall- oder Vakuumröhrentyp,
...
...
Der Stromausgang des Detektors folgt nicht dem Ohmschen Gesetz, sondern ist nicht proportional zu der am
Detektor angelegten Signalspannung, sondern proportional zum Quadrat der Spannung.

Diese Eigenschaft ist beim Funkempfang besonders nachteilig, da dort schwache Signale empfangen werden,
bei denen Streusignale auftreten, die größer als die Signale sind.
Wenn die Streusignale beispielsweise viermal so stark sind wie die Signalwellen, ist die von den Streusignalen
im Detektor erzeugte Reaktion sechzehnmal so stark wie die vom Signal erzeugte
(Auszug Patenttext CA208846A, stark gekürzt)
----
Nachtrag.
Auf den zweiten Blick liest sich das Alexanderson-Patent wie ein Lehrbuch, hier erläutert er genauer die

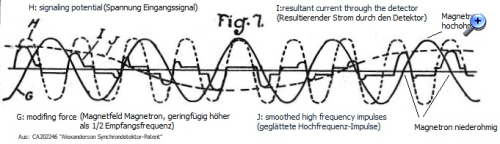

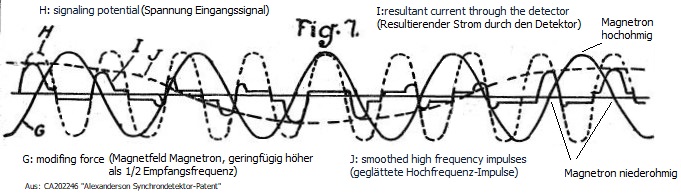

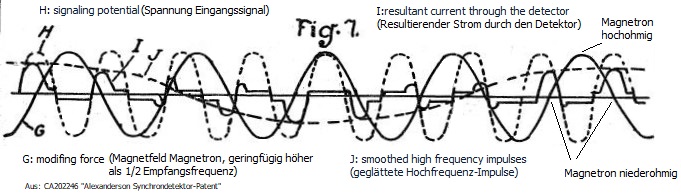

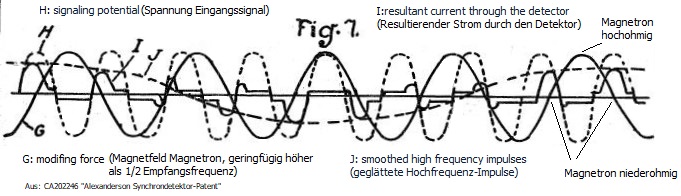

Funktion und stellt u.a. folgendes Bild ein, ich habe mir die Kurvenbezeichnungen da eingetragen:


Alexanderson stellt den anschaulichen Vergleich mit dem Tonrad an, welches in der Frühzeit der Telegraphie
zur detektion der Signale verwendet wurde.
Da das Magnetron leitet, wenn kein Magnetfeld anliegt, schaltet es während jeder Periode zweimal, so dass
die Überlagerungsfrequenz zur Erzeugung eines hörbaren Tones die Hälfte der normalerweise verwendeten
Überlagerungsfrequenz entspricht.
Die geglätteten Impulse ergeben dann den Hörton.

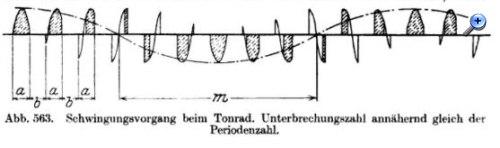

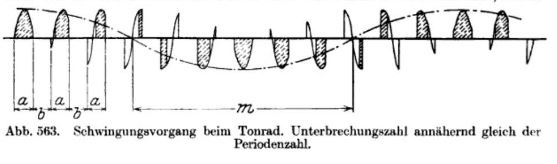

Tonrad:

https://archive.org/details/bub_gb_h9A_A...de/2up?q=Tonrad
wohl dieses Patent hier:
GB191108387 (A) ― 1911-07-20, Goldschmidt

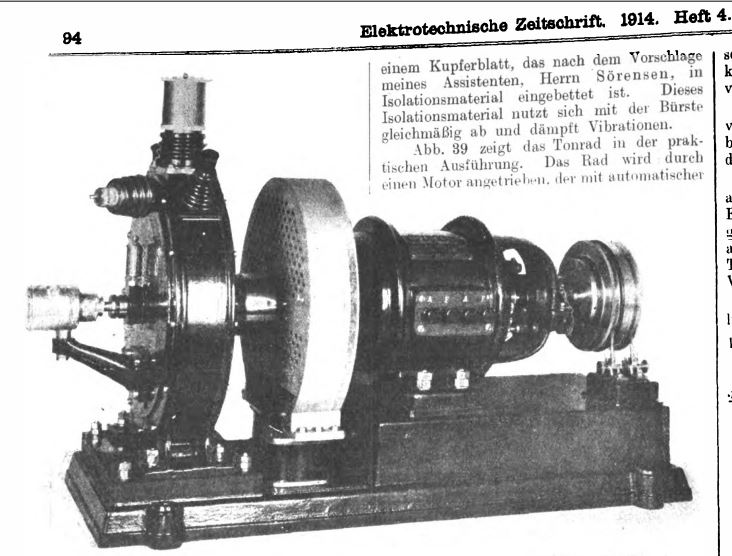

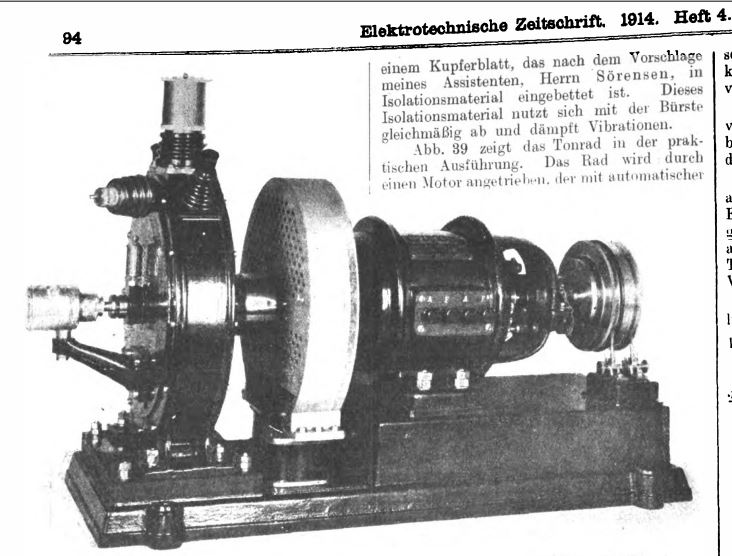

Artikel ETZ 1914,vol8,s93f Bildchen im Anhang, passt wunderschön zum Alexanderson-Generator

Um sowohl Tonrad als auch Magnetron-Detektor vereinfacht nachzubilden, diesen Optokoppler-
Aufbau gemacht:
https://www.wumpus-gollum-forum.de/forum...4&page=2#13

Schönen Advent
Jens

Zuletzt bearbeitet am 10.12.24 12:42
