Hallo zusammen,

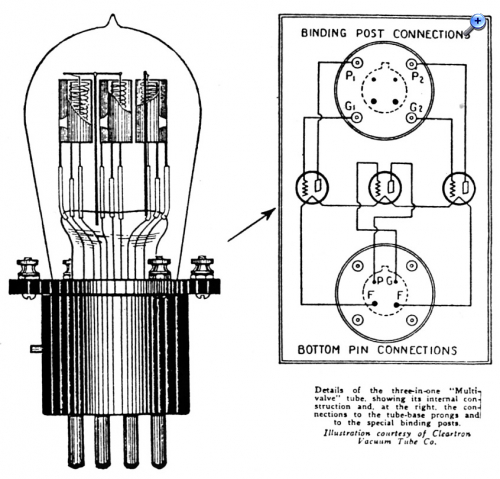

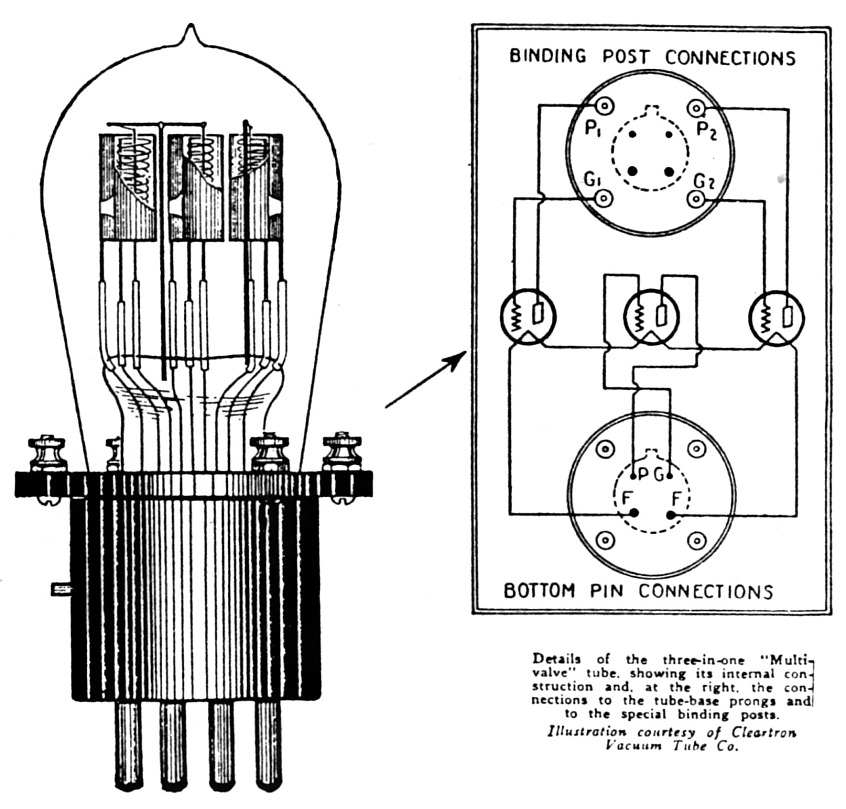

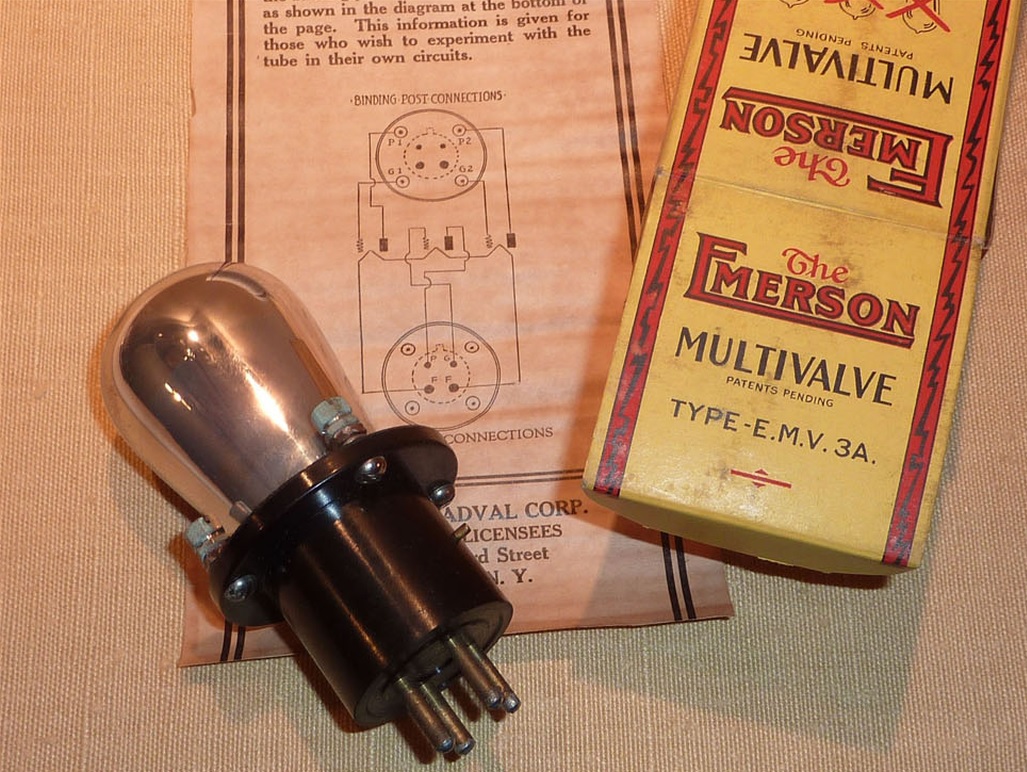

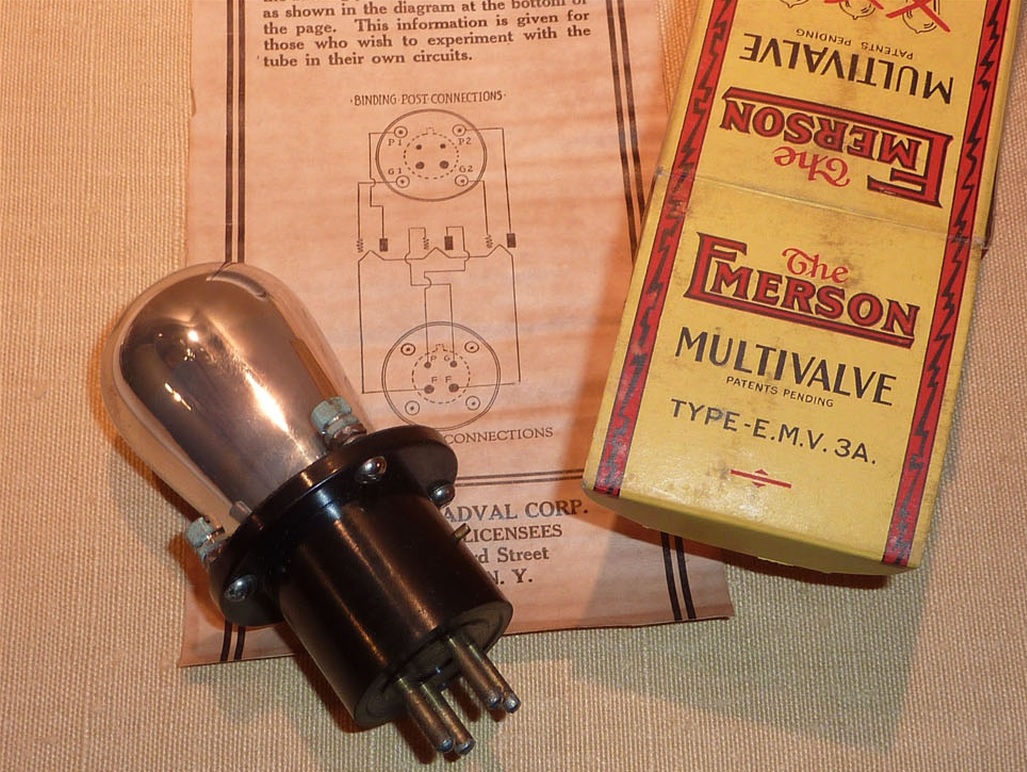

in einer Auftragsarbeit habe ich heute morgen eine Emerson Multivalve EMV3A durchgemessen. Man kann diese Röhre aus dem Jahr 1926 in gewisser Weise als Pendant zur Loewe 3NF sehen, obwohl sie nur kleine Lautsprecher aussteuern konnte und in der bis dahin traditionellen Transformatorkopplung angewendet wurde. Die Heizungen der drei Einzeltrioden sind in Serie geschaltet. Sie wurde mit dem geringen Heizungsstrombedarf von 250 mA bei 5 V beworben, entsprechende Trockenbatterien waren erhältlich.

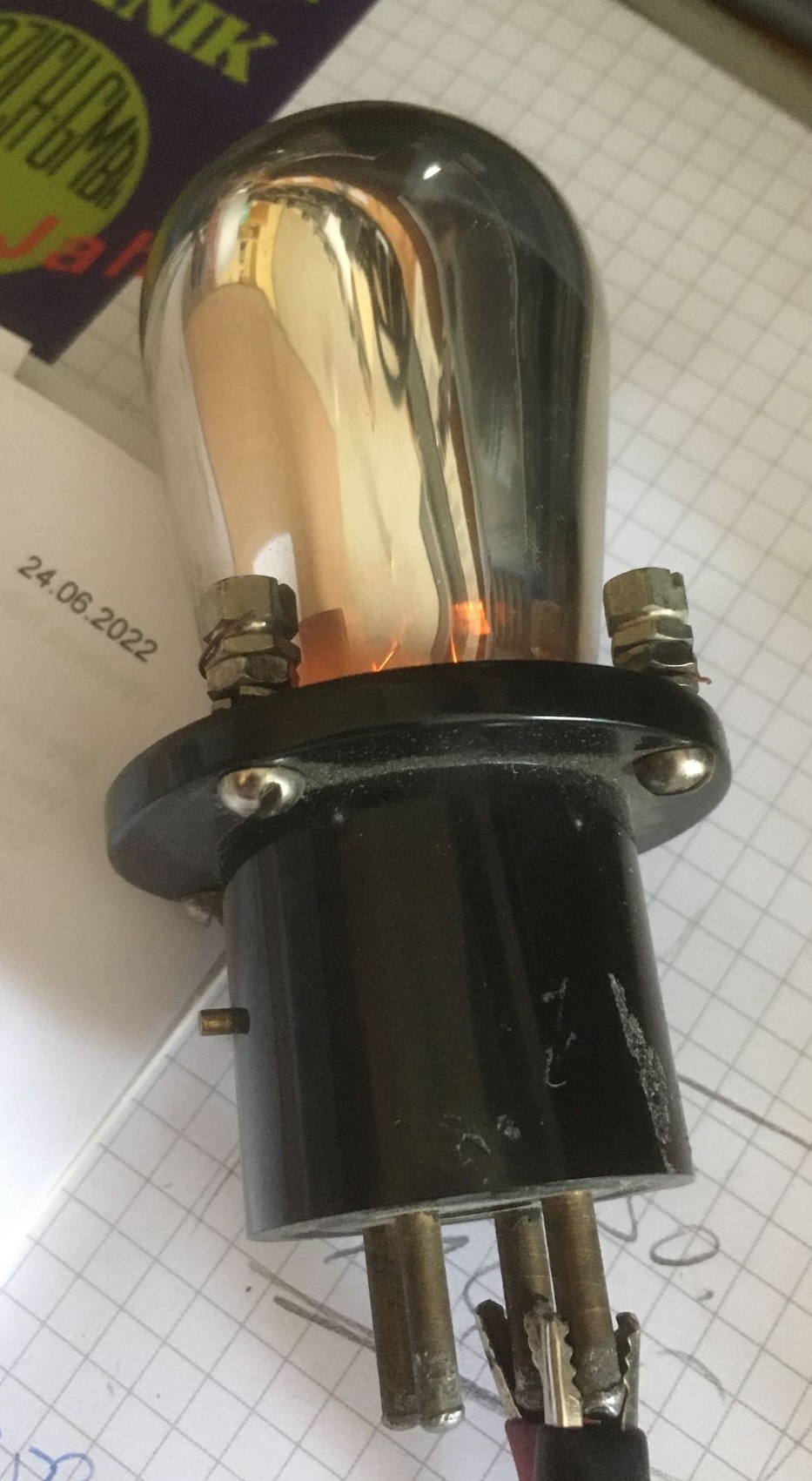

Tatsächlich war die Heizung in Ordnung

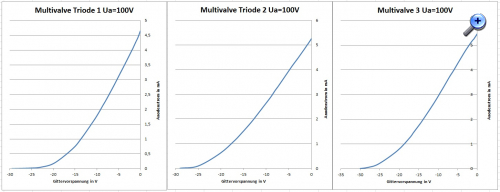

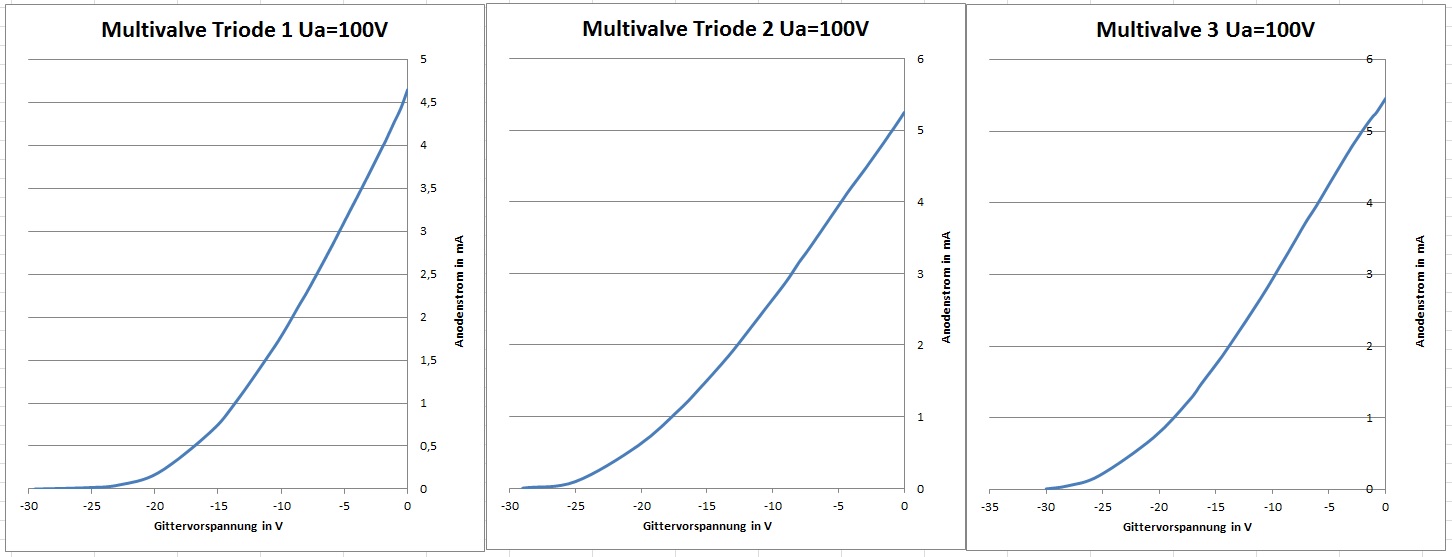

Noch grösser wurden meine Augen beim Anschluss der Gitter und Anoden an mein Heathkit Röhrennetzgerät:



Im RM fand ich nur die Bilder von 2 Radios mit dieser Röhre: Standardyne 1926/1927 und Baby Emerson 1927/1928.

https://www.radiomuseum.org/tubes/tube_multivalve.html



Gruss
Walter

Nachtrag: Die Röhre wurde am 23.07.22 in der amerikanischen Bucht zum Mindestgebot von 250 USD verkauft.

Zuletzt bearbeitet am 24.07.22 09:36

Datei-Anhänge

	Multivalve brennt.jpg (88x) Mime-Type: image/jpeg, 344 kB
