Vierfach-Spannungsstabilisator

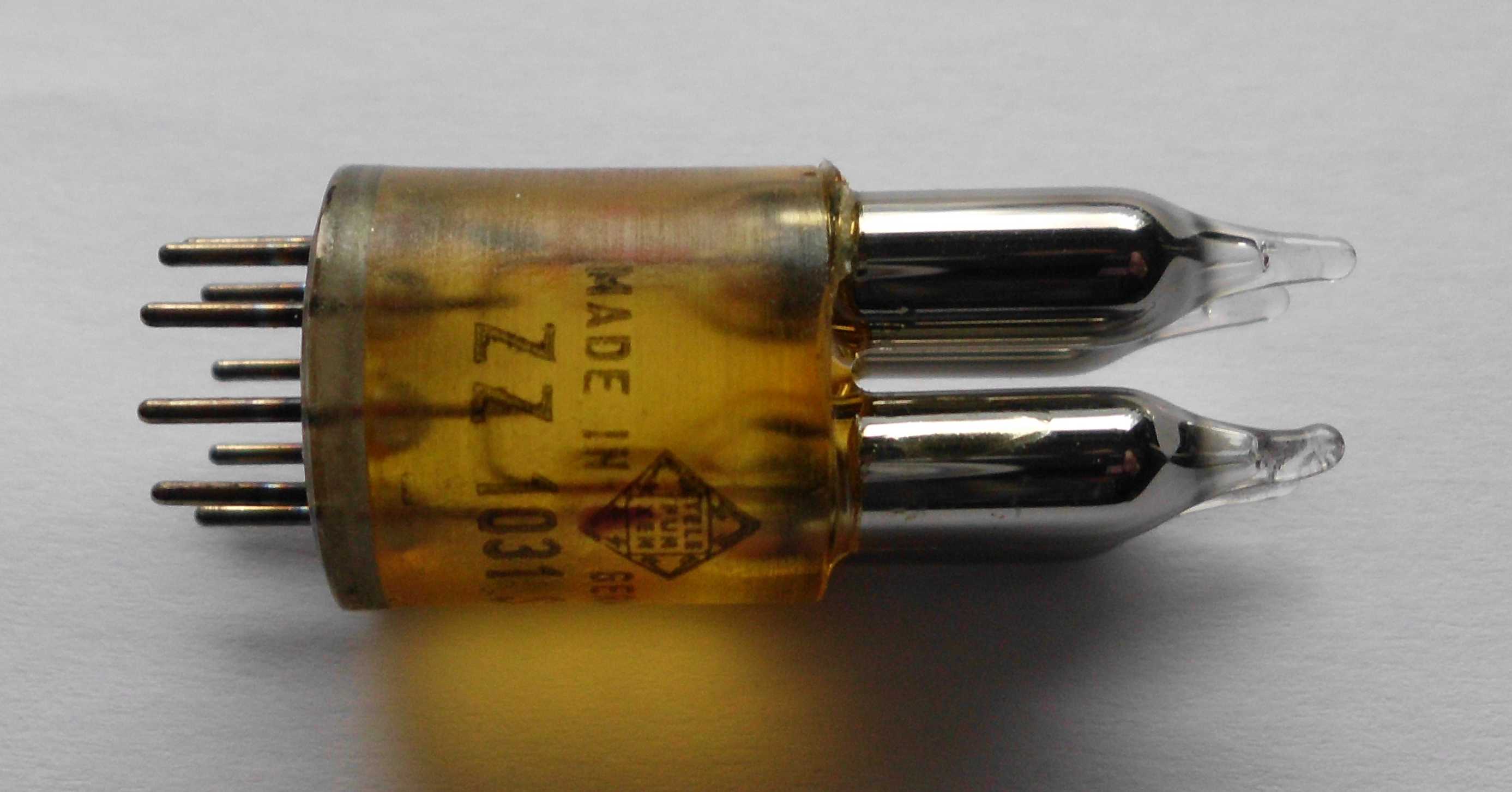

ZZ1031
Ich habe meine Röhrensammlung mal aufgeräumt.
Dabei fiel mir dieses interessante Teil in die Finger.
Es ist ein 4-fach Stabi mit der Bezeichnung ZZ1031 mit je 125V und max. 0,5mA Brennstrom. Die 4 "Röhrchen" sind auf einem Glas-Röhrenboden mit TFK-Raute und Kennziffer 18, mit Harz vergossen, aufgebaut.

Diesen Stabi gibt es auch als ZZ1030. Da sind die einzelnen Stabi-Röhrchen in einem normalen Novalkoben eingebaut. Eine andere Bezeichnung für die ZZ1030 ist STV 500/01.

Das Datenblatt von Telefunken über diese Röhre gibt es im Netz.

Liebe Grüße
Klaus
