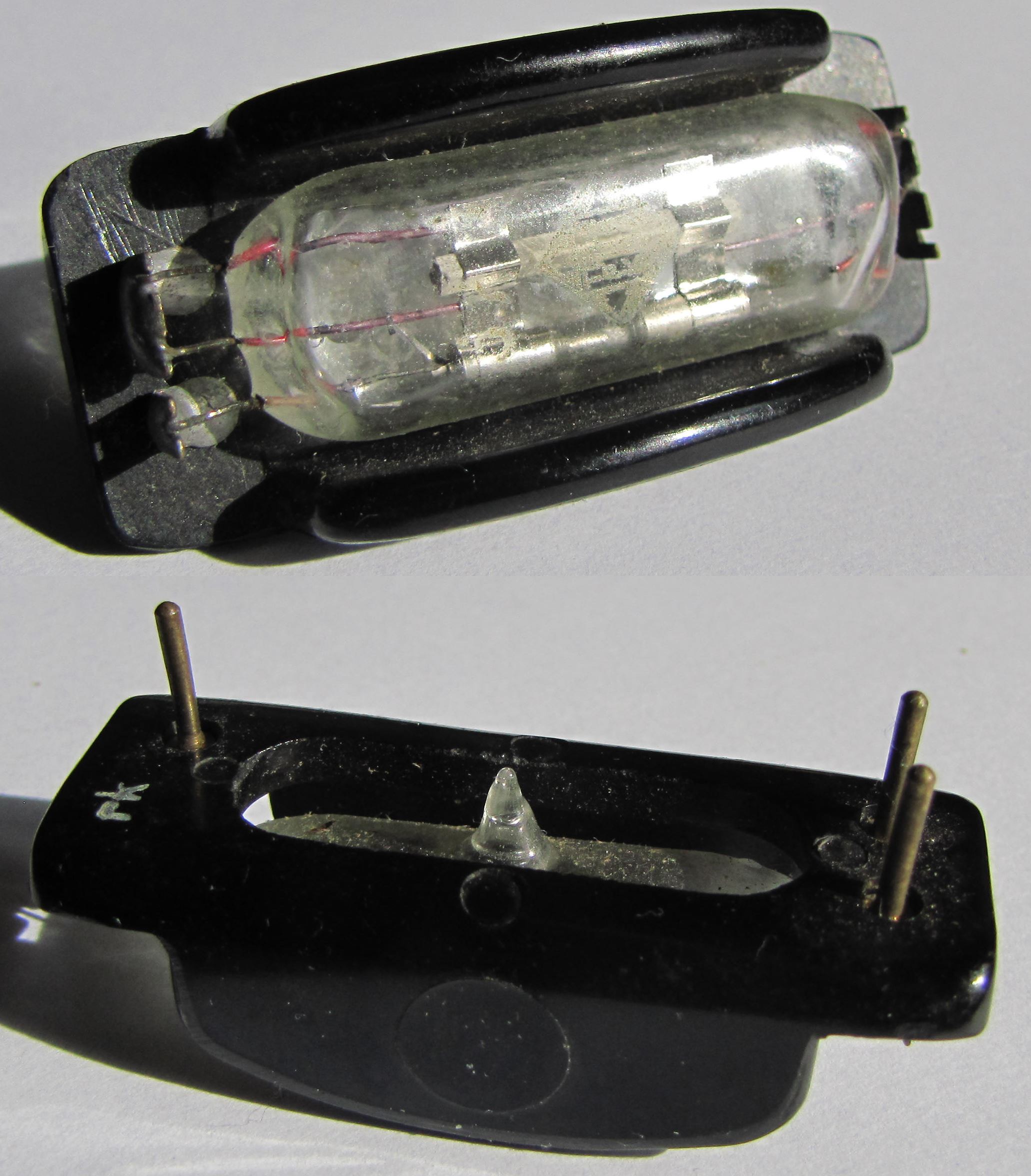

Ich habe in einem alten Karton eine Telefunken Röhre entdeckt, die sich hartnäckig weigert, ihren Typ preiszugeben. Könnt Ihr mir bitte helfen? Der Tragekörper ist aus schwarzem Kunststoff, Bakelit würde ich tippen. Das Ganze ist ca. 51 mm breit und 21 mm tief, 16 mm hoch ohne Pins.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
kannst Du das Ding mal schön putzen (nicht die Beschriftung) und blendfrei aus mehreren Richtungen fotografieren ? Es könnte sich um einen Gasentladungs-Überspannungsschutz handeln. Sieht aus wie eine Funkenstrecke, die mit einem Keramikstäbchen geometrisch genau fixiert ist. Mit einem Vorwiderstand ca. 1 MOhm an Netzspannung (Arbeitsschutz beachten !! ) müßte dann Glimmlicht an den Elektroden zu sehen sein. Aus der Farbe könnte man auf das Gas schließen.
Vielleicht läßt sich auch noch eine Typbezeichnung erkennen. Es gibt Tricks mit Abkühlen und anhauchen, um Reste von Beschriftung für paar Sekunden sichbar zu machen.
Das mit dem Putzen hab ich auch überlegt. Allerdings ist mir an einer anderen Röhre dabei das letzte bisschen Beschriftung fliegen gegangen. Meine Idee war ein Ultraschallbad ohne Reinigungsmittel, lauwarm. Hat jemand das schon mal probiert?
Ich habe mit einem USB Mikroskop die gesamte Oberfläche abgesucht. Mit dem Ding konnte ich den Telefunken Rhombus und die Buchstaben TELEFUNKEN erkennen, aber sonst nix. Einzig unten steht < rk > oder < pk >.
Anbei 2 Bilder:

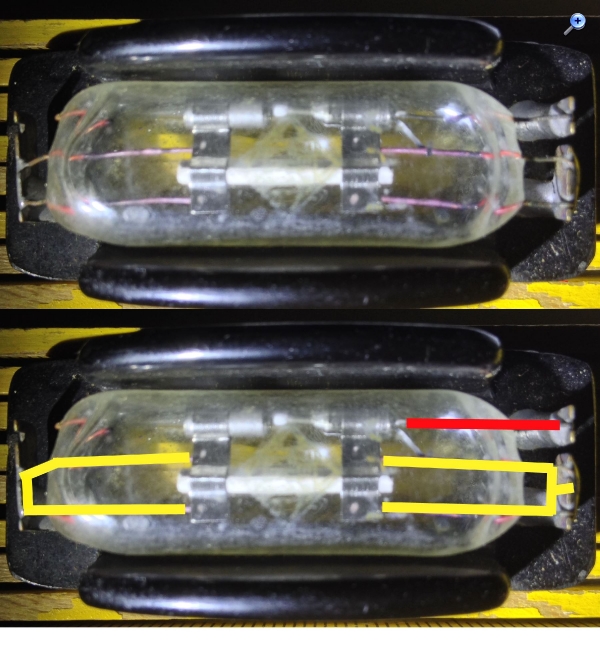

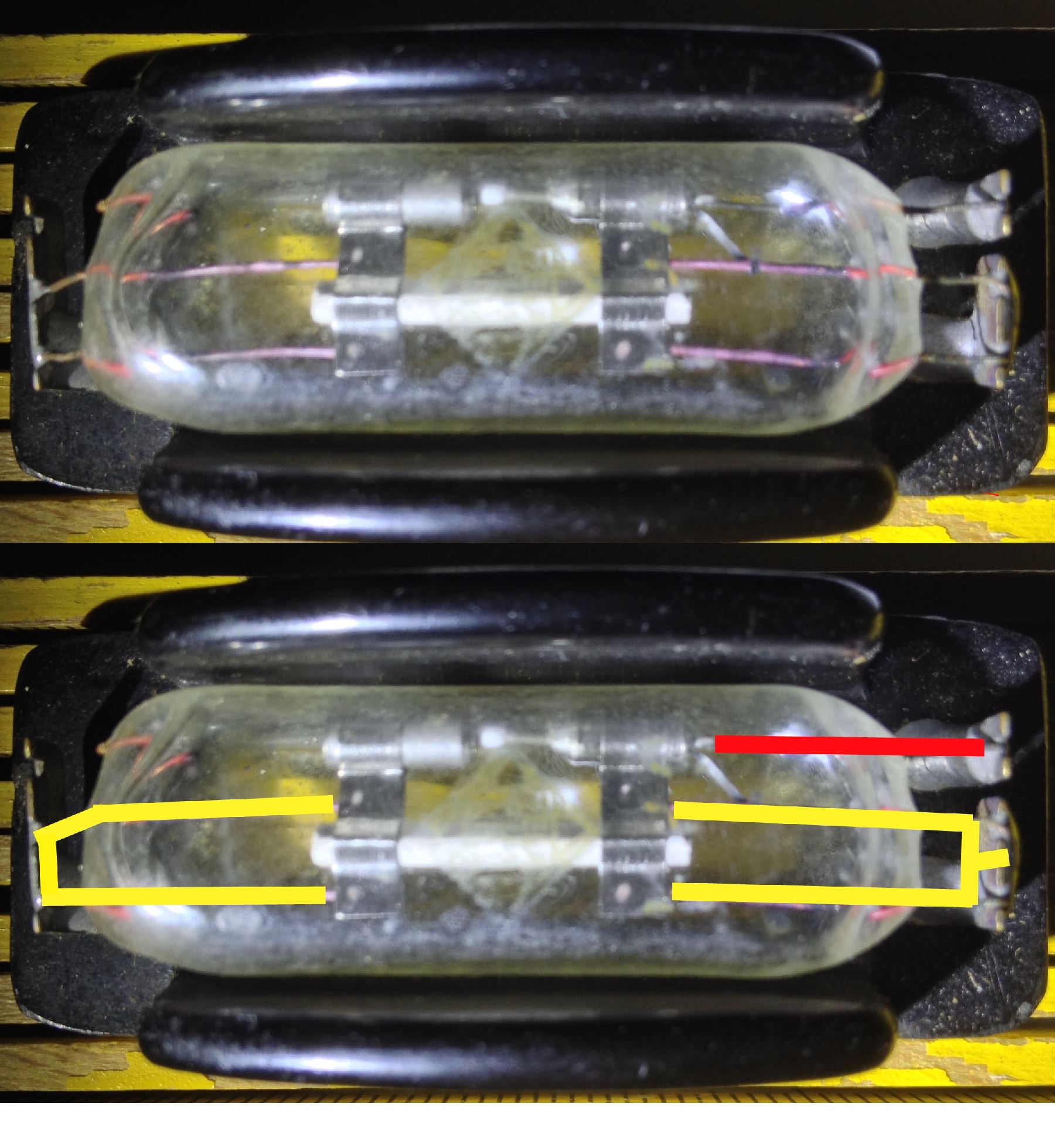

Montage Also für mich sieht das aus wie eine direkt geheizte Diode: Kathode und Heizung verbunden, nur der "rote" Anschluss geht raus, also wahrscheinlich die Anode.

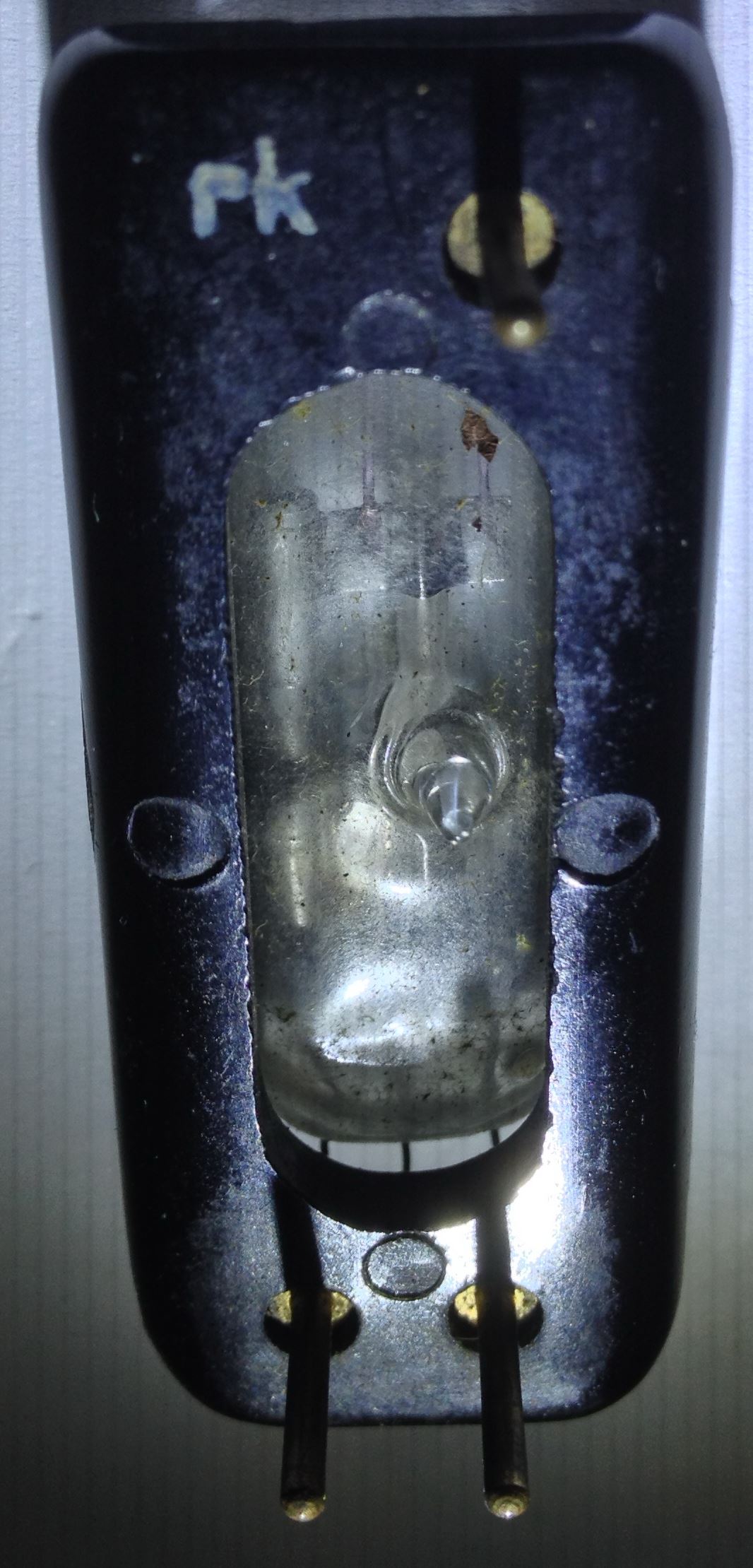

Foto 2 Das ist die Unterseite mit der ominösen Beschriftung < rk > oder < pk >.
irgendwie kommt mir das wie eine Urdox und xxx - Kombination vor. Könnte als Kombination eine Strom-Stabilisierung sein, ähnlich bei Urdox / Eisenwasserstoff-Widerständen ?
ich denke das Rätsel ist hiermit gelöst: Hans-Thomas Schmidt hat uns geholfen. Er ist ein Experte und Sammler für historische Röhren. Seine Webseite sollte jeder vom Forum kennen. Also hatte ich ihn um Hilfe gebeten und ihm den Link von Deinen Fotos geschickt. Siehe unten :-)
Hallo Herr Beyer,
das ist eine Messdiode SA1 (Behördenröhre). Die gibt es auch als Doppelausführung (2 Röhrchen in einem gemeinsamen Bakelitträger).
rk ist der Produktionsdatumsschlüssel von Telefunken: August 1941.
__^__ / S \ | S | | S | | S | H A N S - T H O M A S S C H M I D T | S | | S | |___S___| E-Mail: / I \ / I \ | ||||||| | Homepage: | ||||||| | http://www.hts-homepage.de | ||||||| | http://www.liebenroehre.de \ I / \___I___/ | I | |_W_FQ |MMM|H |WWW|U |||
Ich habe tatsächlich die Seiten von Herrn Schmidt "durchgeackert", war aber schier erschlagen von der unglaublichen Menge. Ich habe fast das Gefühl, als hätten unsere Vorväter für jedes Gerät ihre eigenen Röhrentypen entwickelt.
