ich möchte eine EM84 durch eine 6E2 ersetzen, weil diese aus chinesischer Produktion sehr günstig zu beschaffen sind. Allerdings soll die 6E2 mit der EM87 identisch sein, welche wiederum mit der EM84 pinkompatibel ist. Laut den Datenblättern sind die Unterschiede zwischen der der EM84 und EM87 gering. Eventuell muss ein Widerstand angepasst werden. Hat jemand damit schon Erfahrungen gesammelt?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

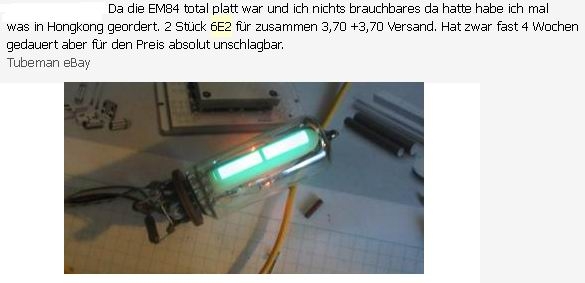

Eben habe ich mir eine 6E2 beim Chinesen gekauft. Mal sehen, wann sie ankommt. Das Radio hatte mal etwa 5 Euro gekostet und die 6E2 war mit Versand etwas günstiger. Bald wird dieses Radio nach über 5 Jahren endlich vollständig repariert sein. Ich werde über den weiteren Verlauf berichten.
Noch ein Nachtrag: Beim Vergleich der beiden Datenblätter für die EM84 und EM87 (6E2) ist mir aufgefallen, dass es sinnvoll wäre den 570 kOhm-Widerstand am Pin 9 durch 100 kOhm zu ersetzen, wenn die EM84 durch eine 6E2 ersetzt werden sollte.
Die Sache hat einen kleinen Haken! Die EM 87 schließt die Leuchtbalken schon bei - 15 V, die EM 84 bei erst ca. - 22 V. Die Steuerspannungen in einem EM 84 Radio sind dementsprechend. Das würde bedeuten das mittelstarke Sender den Leuchtbalken der EM 87 schon schließen und starke Sender nicht mehr zu Identifizieren sind, bei UKW könnte das noch schlimmer sein. Das heißt das die neg. Steuerspannung der EM 84 an die der EM 87 angepasst werden muss, oder korrekt die Balkenlänge. Die eine wäre ein Spannungsteiler der neg. Steuerspannung. Nachteilig dabei ist das dadurch die hochohmigen Spannungsteiler der ALR beeinflusst werden, zumindest auf AM könnte das sich negativ auswirken. Die andere Möglichkeit wäre eine Verminderung des 100 k Steuertrioden R. Also mit 82 K oder 68 K Versuche machen, oder einen Trimmer zu nehmen. Je größer der Trioden R desto empfindlicher ist das Band, allerdings verengt sich auch die Aussteuerlänge, wird der R kleiner braucht man für die gleiche Balkenlänge ein größere neg. Spannung.
stimmt, dann wird die Schaltung eben gegebenenfalls umdimensioniert. Ich sehe da keine unüberwindbaren Probleme. Beim Ersatz einer EM34 durch eine 6E5C gabs auch keine Probleme. Und wenn sich die beiden Balken überlappen sollten, leuchtet es an der Stelle heller. Mich stört das nicht. Ansonsten tuts ein Vorwiderstand, der mit dem Gitterableitwiderstand einen Spannungsteiler bildet.
die Röhre, die ich am 5.7. bestellt hatte, kam heute per Einschreiben an. Ging ja fix aus China. Muss allerdings noch zur Postfiliale fahren, um sie abzuholen. Ich alter Knauser hätte gleich zwei bestellen sollen.
meine Pläne habe ich geändert und und eine EM80 durch die 6E2 ersetzt:
Die EM80 liefert ein fächerförmiges Bild, während die 6E2 einen Balken zeigt. Angesichts des sehr günstigen Preises für die 6E2 stört mich das aber nicht. Wie der Umbau funktioniert, ist dem Datenblatt der EM87 zu entnehmen. Eine Umbauanleitung kommt noch.

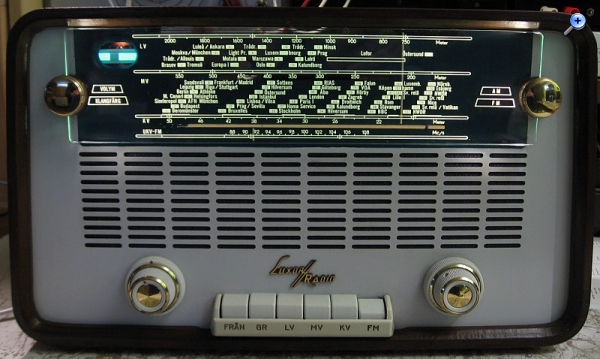

Hauptsache es leuchtet so schön grün und es bewegt sich was:

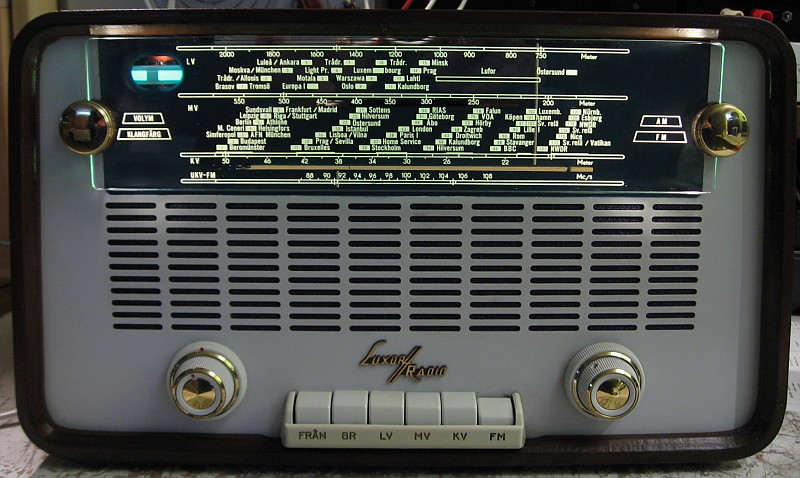

Die Antenne kann man jetzt wirklich besser ausrichten.

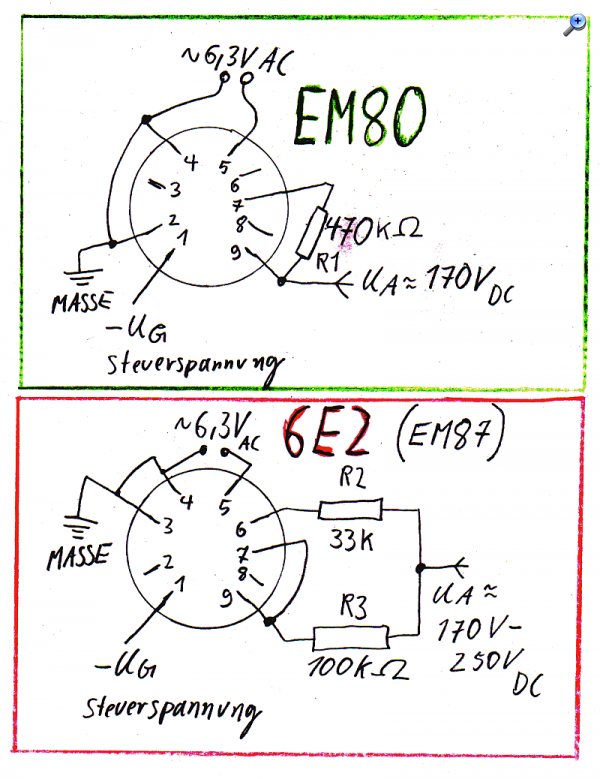

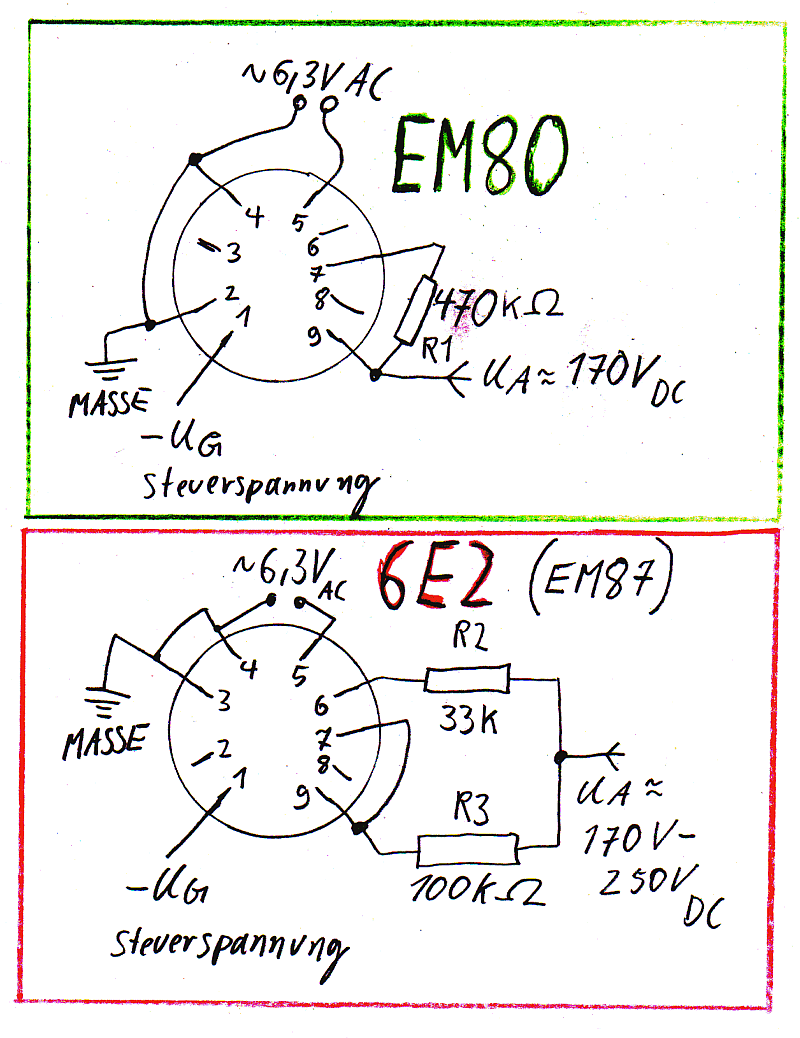

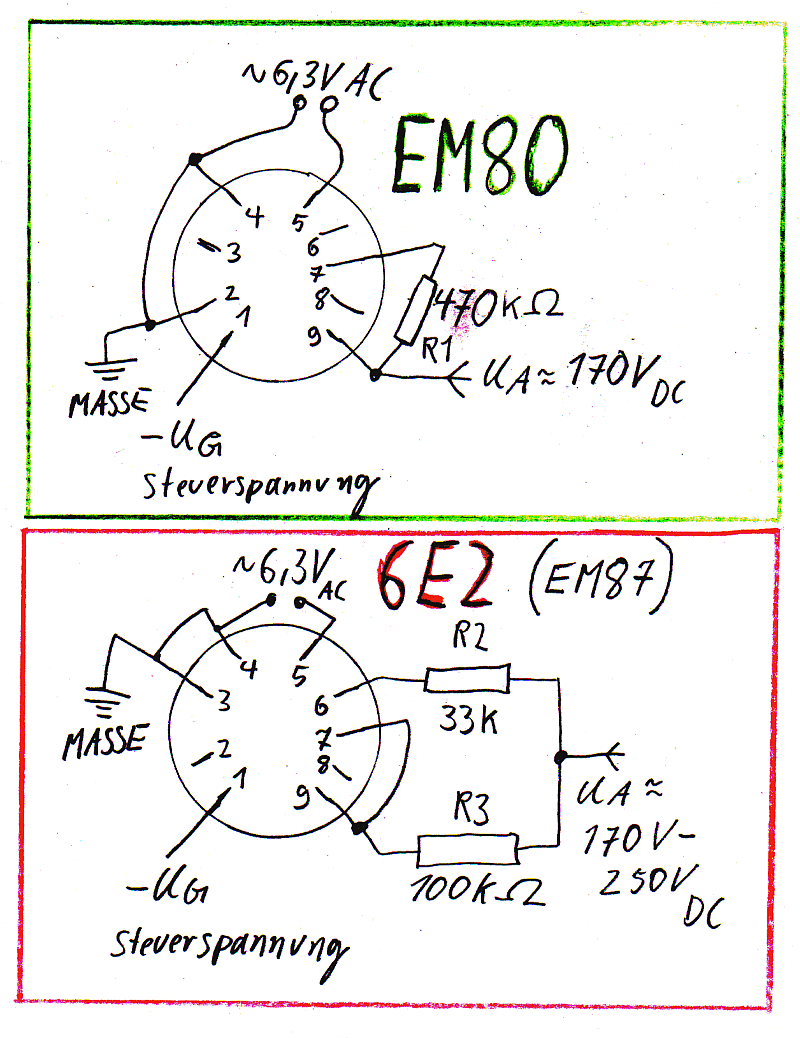

Und hier die Umbauanleitung:
Ob Pin 4 oder 5 mit Masse verbunden werden muss, hängt davon ab, wie die Heizspannung im jeweiligen Radio mit Masse verbunden ist. Sicherlich kann man mit den Widerstandswerten noch experimentieren. Die Werte von R2 und R3 stammen aus dem Datenblatt der EM87.
