Hallo Zusammen, Hallo Volker!

Zuerst würde ich die Netzteilspannungen in Ordnung bringen. So wie Du es schilderst scheint der Selen - GL. defekt zu sein. Also ersetzten durch einen neuen Silizium - GL. Es gibt auch fertige Brücken mit passenden Werten. Einen ausreichend belastbaren Widerstand zwischen Netztrafo und GL legen, der so um die 20V Spannungsabfall verursacht als Anhaltspunkt, der genaue Wert muss ausprobiert werden. Die Belastbarkeit ruhig doppelt so groß wählen wie errechnet. Die Netzteilelkos sollten 450V Spannung haben, weil beim Einschalten die Spannung wegen des geringen Innenwiderstandes der Si - Dioden das 1,44 fache der eff. Spannung der Anodenwicklung haben kann. Erst wenn die Röhren Emission haben und mehr Strom fließt, stabilisieren sich die Spannungen auf die richtigen Größen. Dann wird auch das mag. Auge heller.
Ein Selen GL. Element hat nur eine Sperrspannung von ca. 20V. Es müssen immer mehre Elemente in Serie sein wenn die Spannung über 20V ist, so addieren sich deren Innenwiderstände der einzelnen Elemente und es kommt dadurch zu dem Spannungsabfall der durch den Vorschaltwiderstand nachgebildet wird.


MFG Nobby

Hallo Nobby,

nach meiner überschlägigen Rechnung liegt an der Anodenwicklung eine Spitzenspannung von 230 Veff x 1,414 = 325 Vs an. Dann fallen am Brückengleichrichter 325 V - 250 V = 75 Volt ab. Da bei einem Brückengleichrichter immer zwei Dioden gleichzeitig in Serie in Aktion sind, ergibt das 75 V / 2 = 37,5 Volt pro Selen-Diode. Das ist gegenüber den 20 Volt bei einer intakten Selendiode also fast doppelt so viel. Kann man auf diese Weise abschätzen, ob ein Selengleichrichter noch intakt ist oder schon defekt?


Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 02.10.11 20:48

GeorgK:

---

Ich hab mal diese gebaut. Das Ergebnis ist zwar schön "Hell" aber nicht lange, denn die Kaskade hat immerhin 600 Volt.(Elektra 56)


Ergebniss im Video:

http://www.youtube.com/watch?v=ro3fjpf4cpg

Besser ist auf jeden Falleinfach eine einzelne Diode mit Kondensator direkt an die Anodenspannung
am Trafo geschaltet oder einen eigenen Brückengleichrichter. Die höhere
Spannung reicht aus, muß nicht unbedingt eine Kaskade sein.

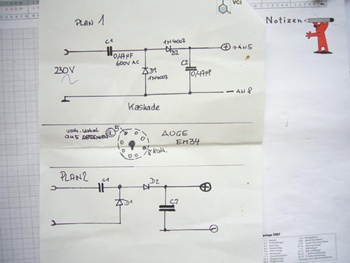

Und etwas grösserer Plan:



Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Hallo zusammen,

da steht 0,47 µF, also 470 nF. 0,47 pF ist kleiner als die unvermeidbare Kapazität durch die Verdrahtung oder die Sperrschichtkapazität der Dioden.

Mit Spice oder Pspice lässt sich das gut simulieren. Damit lässt sich auch eine Ersatzlösung für den Selenbrückengleichrichter untersuchen.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 03.10.11 17:19

Plan 2 verstehe ich nicht. Eventuell muss man sich den Brückengleichrichter, der ebenfalls mit der Wicklung verbunden ist, dazudenken.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Hallo Volker und alle,

Volker:

---

Übrigens habe ich jetzt probeweise die EM80 direkt an die 250 Volt angeschlossen. Dadurch ist die Anzeige heller geworden. In den Abenstunden bei kuscheliger Zimmerbeleuchtung sieht das jetzt ganz nett aus. Aber am hellichten Tage ist die Anzeige kaum erkennbar.
