Erfahrungen mit Harduino ATS-25amp

Hallo zusammen,

hat Jemand Erfahrungen mit dem DSP-Empfänger ATS-25 amp?

Insbesondere mit der Wasserfall-Darstellung und dem CW-Decoder- und FT 4 / 8 Dekodierung? Es gibt ja wohl auch für dieses Modell keine offizielle Bedienungsanleitung.

FT4 / FT 8 braucht ja wohl eine Sekunden-Synchronisierung, ist dafür der wlan-Zugang oder auch zum Firmware Update?

Nachtrag: Meine Erfahrungen siehe Folgebeiträge....

Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 12.05.24 13:17

hal gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
03.05.24 12:56
wumpus

Administrator

03.05.24 12:56
wumpus

Administrator

Re: Erfahrungen mit Harduino ATS-25amp

Hallo zusammen,

bin dabei eigene Erfahrungen mit dem ATS-25AMP HAM zu sammeln. Hier schon mal ein kleiner Spoiler in Form eines Kurzvideos, welches die Dekodierung von AFU-CW Zeichen darstellt. In der Zeile unter die Frequenzanzeige ist die Morse-Laufschrift zu sehen.

Text "CQ GS3PYE K", eine britische Station aus Schottland, die auch gern von Inseln qrv ist.




Video: Unten ats-25amp-cw.mp4 anklicken.

Mehr folgt alsbald ...


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 12.05.24 13:17

Datei-Anhänge

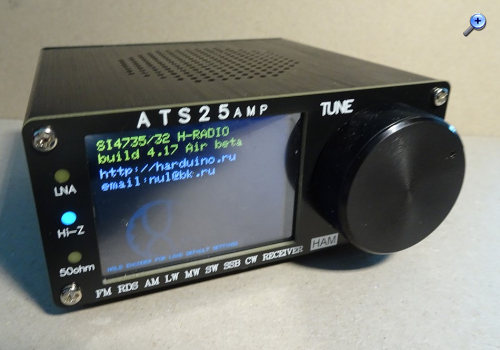

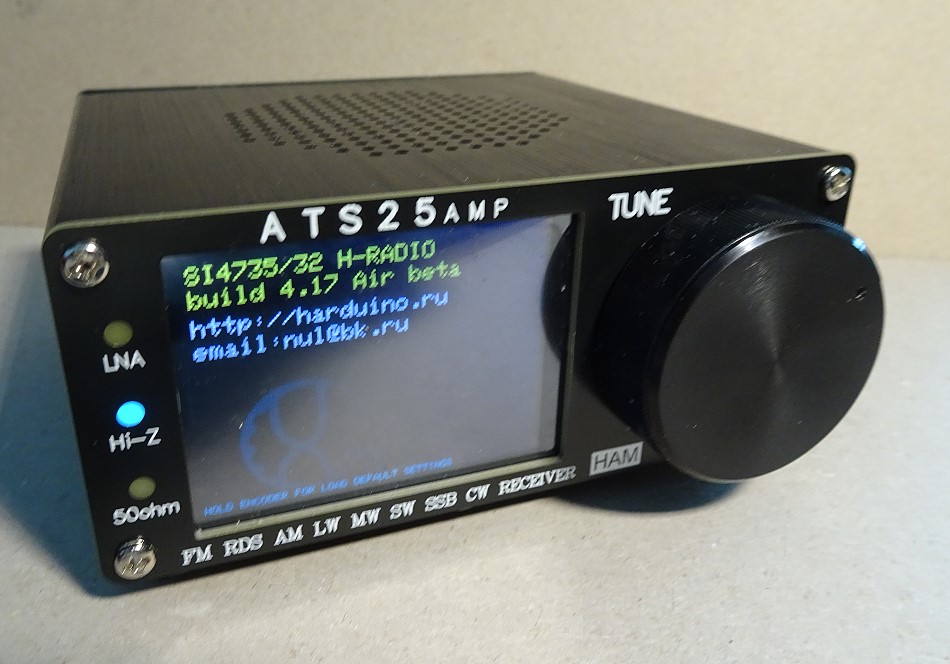

ats-25amp-start.jpg ats-25amp-start.jpg (23x)

Mime-Type: image/jpeg, 109 kB

ats-25amp-cw.mp4 ats-25amp-cw.mp4 (63x)

Mime-Type: video/mp4, 38.740 kB

04.05.24 11:56
wumpus

Administrator

04.05.24 11:56
wumpus

Administrator

Re: Erfahrungen mit Harduino ATS-25amp

Hallo zusammen,

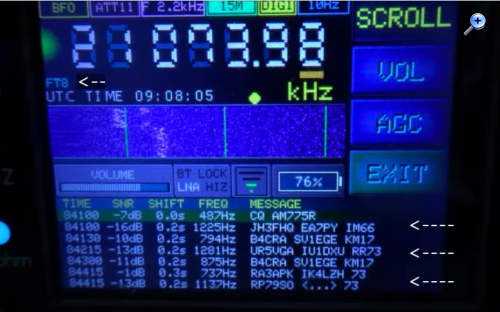

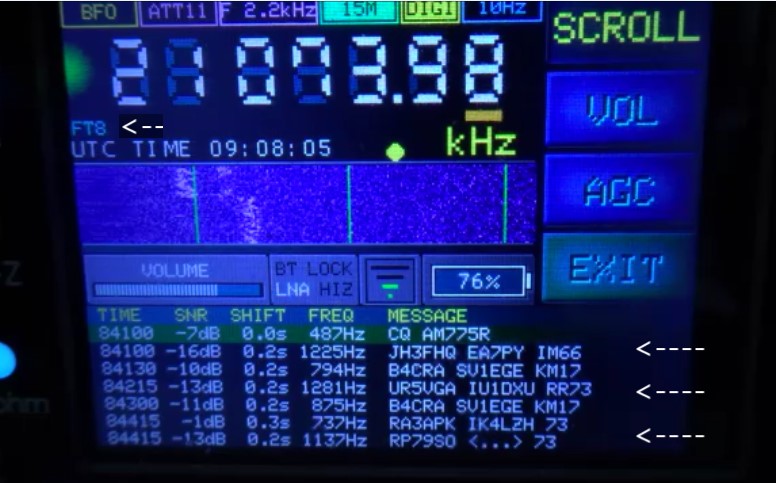

weiter geht es: Der ATS-25AMP kann u.a. auch die digitale Betriebsart FT4, FT8. (RTTY, Hell)) dekodieren. Hier ein FT8-Beispiel auf 21074 KHz mit Anzeige es "Wasserfall"-Diagramms. Im unteren Teil des Displays wird der Ablauf von FT-8 QSOs gezeigt.

FT8 kann bei schwächsten Signalen noch dekodieren. Der Empfänger muß aber sekundengenau arbeiten, deshalb wir via Internet die Systemzeit synchronisiert. Der "QSO"-Ablauf ist weitgehend automatisiert. Zwei Computer "sprechen" kurz und schnell miteinander über Kontinente hinweg. Nicht jedermanns Sache.




ats-25amp-ft8.mp4 unten anklicken.



Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 12.05.24 13:18

Datei-Anhänge
ats-25amp-ft8.mp4 ats-25amp-ft8.mp4 (28x)

Mime-Type: video/mp4, 7.872 kB

ats-25amp-ft8.jpg ats-25amp-ft8.jpg (19x)

Mime-Type: image/jpeg, 81 kB

12.05.24 12:01
wumpus

Administrator

12.05.24 12:01
wumpus

Administrator

Re: Erfahrungen mit Harduino ATS-25amp

Hallo zusammen,

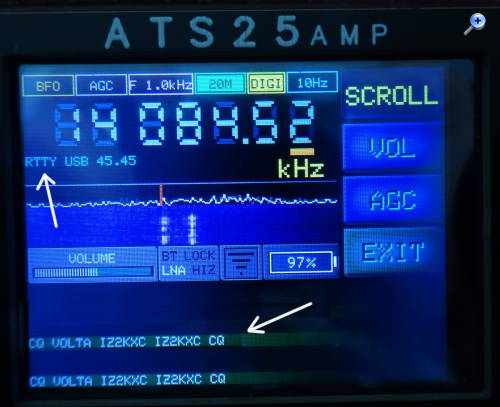

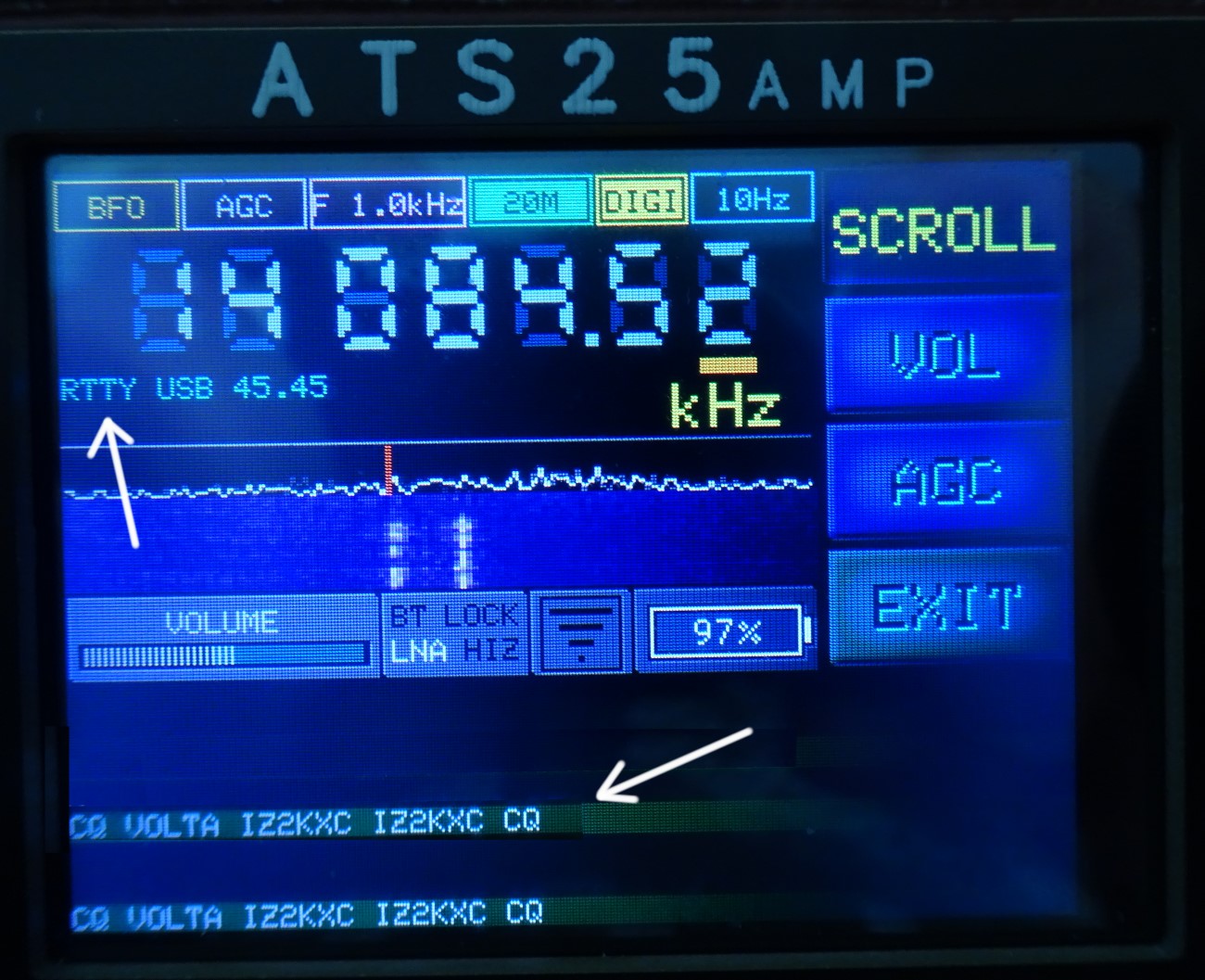

hier nun noch die Darstellung der RTTY-Dekodierung am Beispiel eines CQ-Rufes RTTY-Volta-Contests von IZ2KXC.

Die Dekodierung ist etwas kritisch einzustellen.

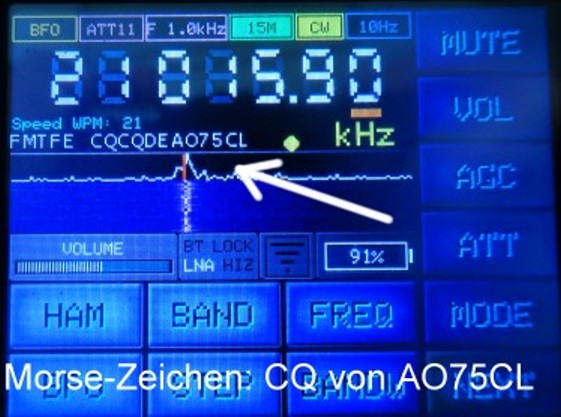

und Morse-Zeichen (CW):






Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 12.05.24 13:18

Datei-Anhänge
ats25amp-rtty.jpg ats25amp-rtty.jpg (16x)

Mime-Type: image/jpeg, 268 kB

ats25amp-cw.jpg ats25amp-cw.jpg (13x)

Mime-Type: image/jpeg, 59 kB
