- Demodulator als Empfangsgerät -

So begann es:

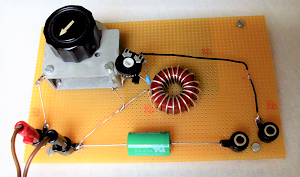

Bei einem Bekannten sah ich einen alten Detektorapparat und wir konnten diesen auch in Betrieb nehmen. Da es schon Abend war, war etwas zu hören. Später begann ich mit einer Detektorschaltung mit Aufbau zu experimentieren. Auf Kurzwelle ist auch tagsüber etwas zu hören. In den Schaltbildern meine einfachen Empfangsversuche auf Kurzwelle.

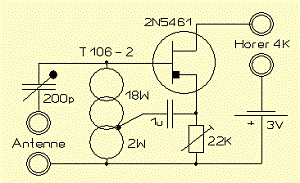

Zur Zeit experimentiere ich, um den Empfang mittels Enddämpfung bzw Rückkopplung zu verbessern. Als vorab einfache Lösung, siehe Schaltbild, habe ich den Source-Kondensator an einen Spulenabgriff gelegt. Empfindlichkeit und Trennschärfe steigen an. Eine auf die Frequenz- und Signalstärke bezogene Handregelung müsste noch gefunden werden.



Mit freundlichem Gruß, funkoldi

Datei-Anhänge
82.GIF 82.GIF (30x)

Mime-Type: image/gif, 6 kB

83.GIF 83.GIF (33x)

Mime-Type: image/gif, 5 kB

84.GIF 84.GIF (30x)

Mime-Type: image/gif, 5 kB

89.GIF 89.GIF (35x)

Mime-Type: image/gif, 11 kB

88a.png 88a.png (33x)

Mime-Type: image/png, 123 kB
