Hallo zusammen,

hier die Vereinigung von Bastelobjekten zu einem ganz nützlichen Teil:

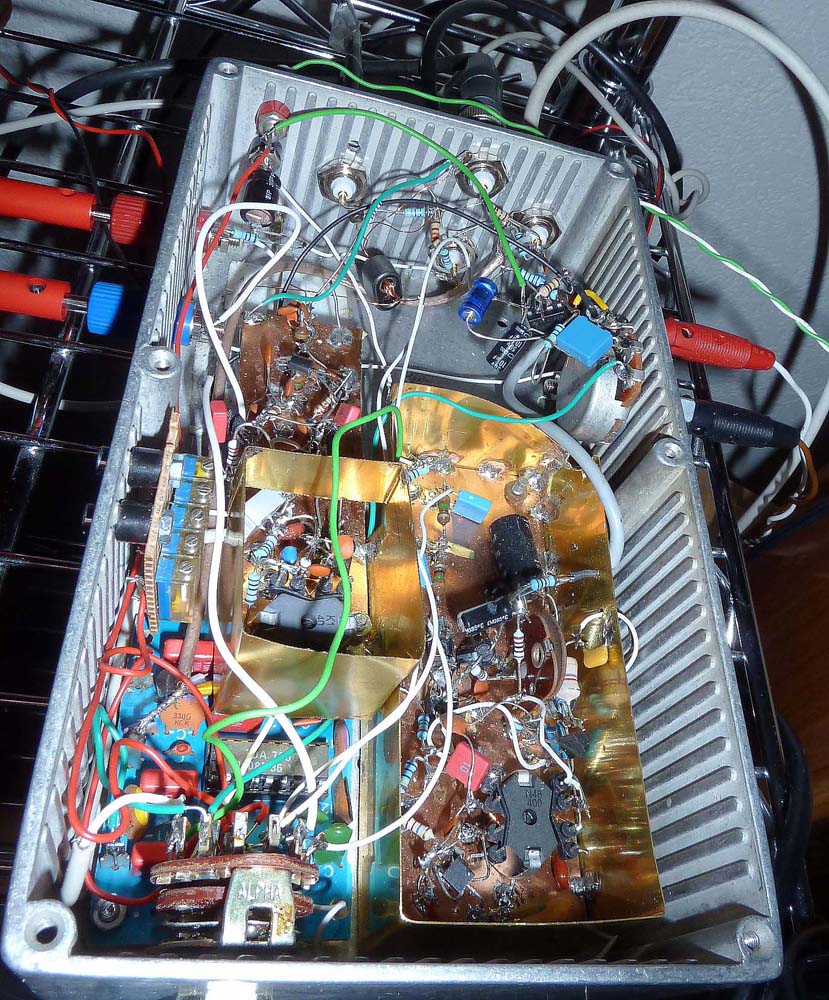

Die Objekte im Einzelnen:

rechts: AM-Dioden-Modulator für Langwelle
links Mitte: KW- nach MW-Konverter
links unten: UKW-Tuner mit TDA7000
oben: Zusammenführung UKW (von Kabel) und Aussenantenne (LMK) sowie Verteilung auf die verschiedenen Empfänger

Der Zweck:
Einerseits ist die Umsteckerei der Antennen mühsam, daher habe ich die Antennensignale entsprechend auf mehrere Buchsen verteilt. Das UKW-Signal vom Kabel ist derart stark, dass man es einfach mit Widerständen verteilen kann, ein Signalverlust von 30dB ist kein Problem. Das LMK-Signal von der Aussenantenne wird mit einem Breitbandverstärker vor der Verteilung verstärkt.
Auf die Antennenanschlüssse für die 'Nur-AM'-Empfänger lässt sich alternativ auch das Ausgangssignal vom KW-nach MW-Konverter schalten, um mit den KW-freien Geräten das 31m-Band zu empfangen und so auch tagsüber 'echten' Empfang vieler Sender zu haben. Weiter kann auch das Modulator-Signal auf die Antennen-Ausgänge geschaltet werden, um den HF-Telefonrundspruch oder Ortssenderempfang zu simulieren. Moduliert wird wahlweise vom eingebauten UKW-Tuner oder einer externen Audioquelle.

Geplant ist noch eine Umschaltmöglichkeit der UKW-Sender, so dass der NF-Telefonrundspruch mit der Senderumschaltung ebenfalls simuliert werden kann.

Gruss HB9
