VE Schrottchassis zu MW AM-Sender umgebaut

Hallo Radiobastler allerseits........

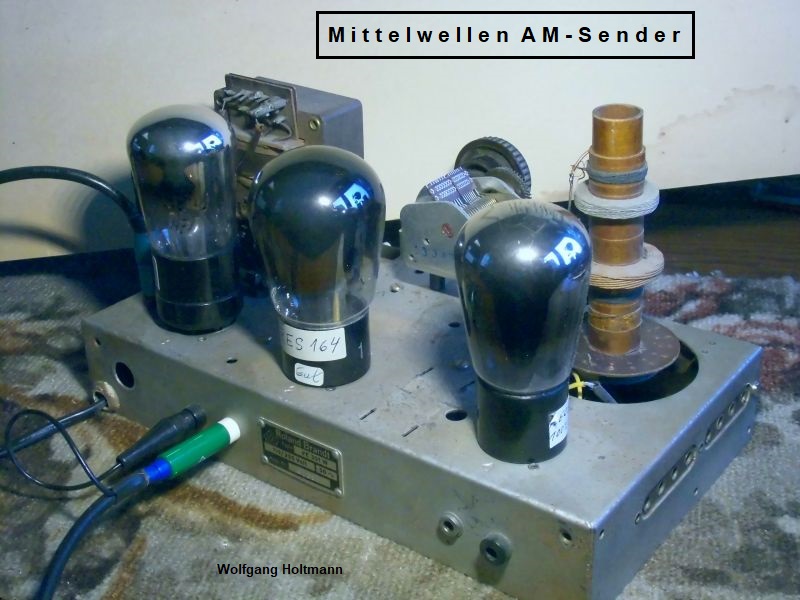

Vor ein paar Jahren habe ich ein VE301W Ausschlachtchassis zu einem MW Senderchen geringer Leistung umgebaut. Das hat mir eine Menge Arbeit erspart, weil die Basisbauelemente bereits vorhanden sind. Die Turmspule war teilweise ausgebrannt und wurde auf die Gitter- und Rückkopplungsspulen reduziert. Durch Umschaltung könnte man auch die LW aktivieren. Der fehlende Drehko wurde durch ein anderes Modell ersetzt.




Funktionsbeschreibung

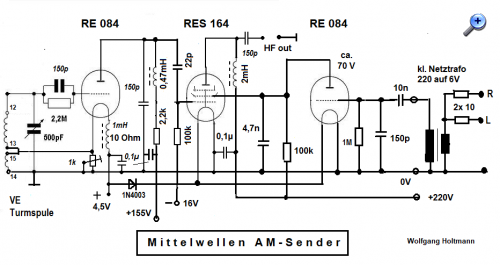

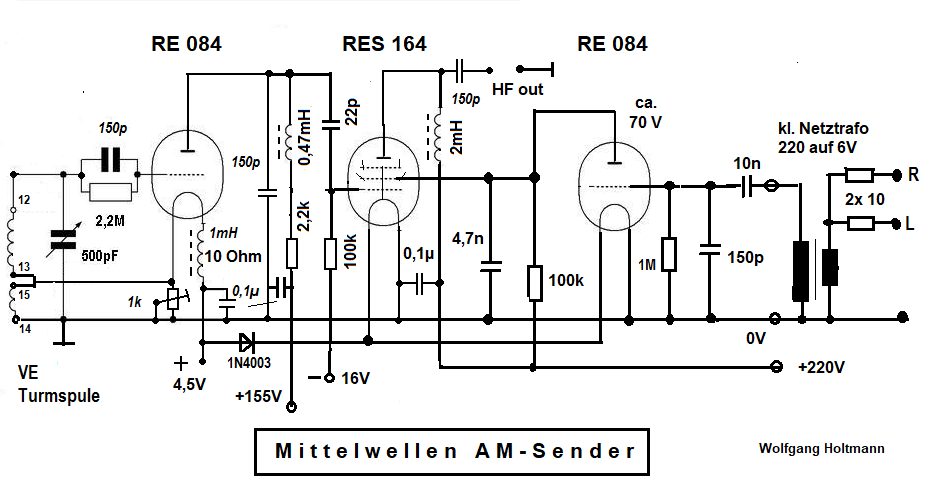

Links sehen wir den Oszillator in der ECO-Schaltung. Die Katode (hier der Heizfaden) wird an die Rückkopplungswindung 14-15 gelegt und mit dem 1k Poti bedämpft, so dass das Ausgangssignal an der Anode einigermaßen sinusförmig erscheint. Damit die HF am anderen Fadenende nicht nach Masse kurzgeschlossen wird, ist eine HF-Drossel eingefügt! Durch den unvermeidlichen Gleichstromwiderstand wird die Heizspannung am Faden reduziert, daher muss die Uf auf 4,5V angehoben werden. Da dann aber die restlichen Röhren etwas zu viel Spannung bekämen, sorgt eine Si-Diode für eine Reduzierung auf den nominalen Uf Wert.

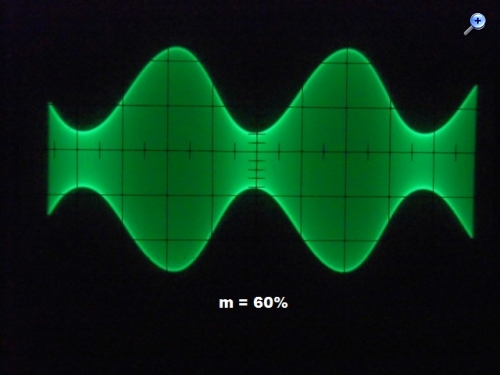

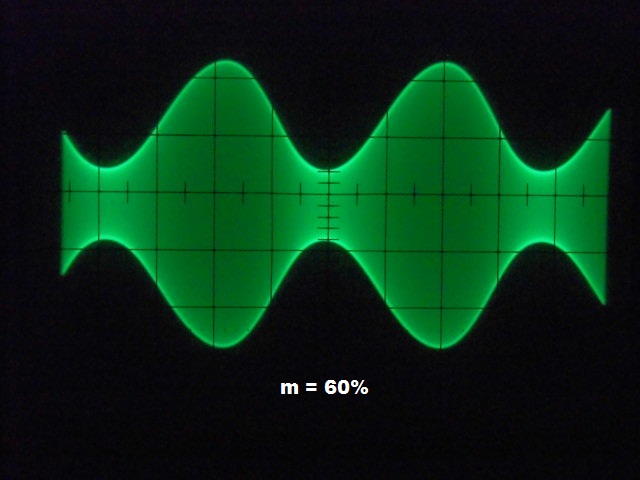

Als Trenn- und Ausgangsstufe dient die RES 164, welche am Schirmgitter moduliert wird. Das bedeutet, der maximale Modulationsgrad sollte 60% nicht übersteigen, was damals ganz normal war....

Der Modulationsverstärker ist die rechte Triode. Da oftmals die Audioquelle ein MP3- oder CD-Player mit niederohmigem Ausgang ist, erfolgt eine Spannungstransformation mit dem Kleintrafo.

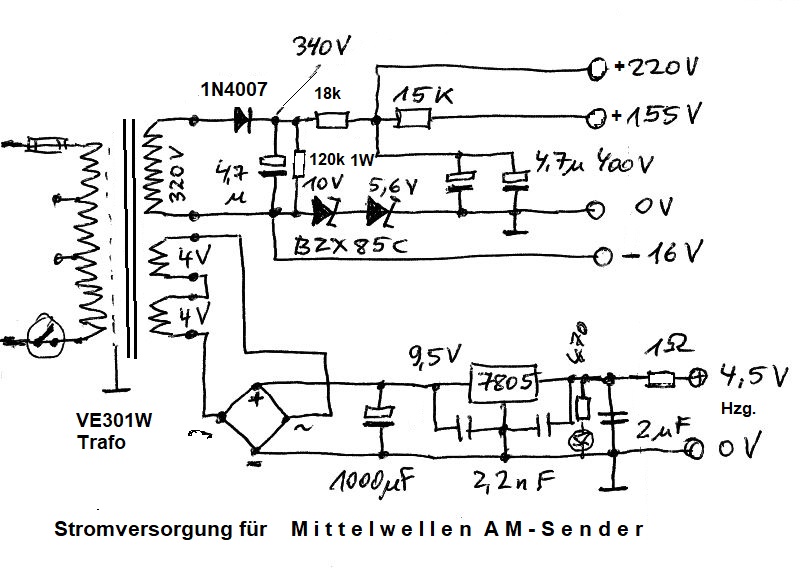

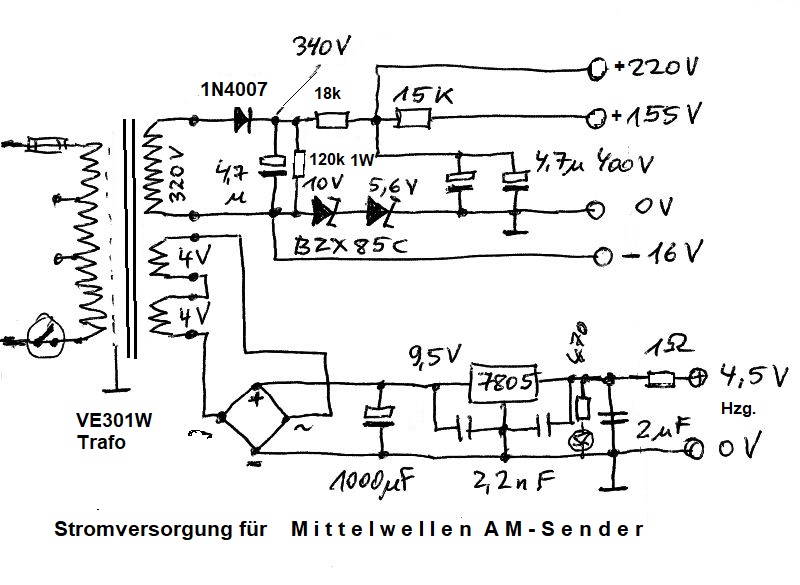

Zur Stromversorgung wird der VE-Netztrafo gebraucht. Zenerdioden sorgen für die neg. Gittervorspannung der RES 164. Die Heizgleichspannung ist stabilisiert, erfordert jedoch eine Oberspannung von 9,5V am Regler 7805. Auch das ist machbar, indem die 4V Wicklung am Trafo (ursprünglich für die Heizung der Gleichrichterröhre) vorsichtig von der Hochspannungswicklung getrennt wird und mit der anderen 4V Wicklung in Reihe geschaltet wird.

Edit: Genau genommen ist der Oszillator nicht als ECO zu bezeichnen, weil das trennende Schirmgitter fehlt. Es ist eine induktive Dreipunktschaltung und kommt mehr dem Hartley Prinzip gleich...

Gruß aus NL, Wolfgang

Zuletzt bearbeitet am 29.12.19 23:07

Datei-Anhänge
ECO-TX -mod4.png ECO-TX -mod4.png (197x)

Mime-Type: image/png, 62 kB

ECO-TX -mod4-vo.jpg ECO-TX -mod4-vo.jpg (209x)

Mime-Type: image/jpeg, 134 kB

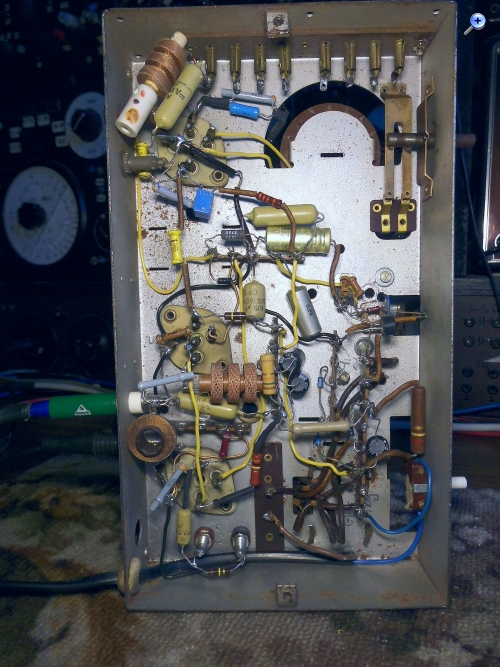

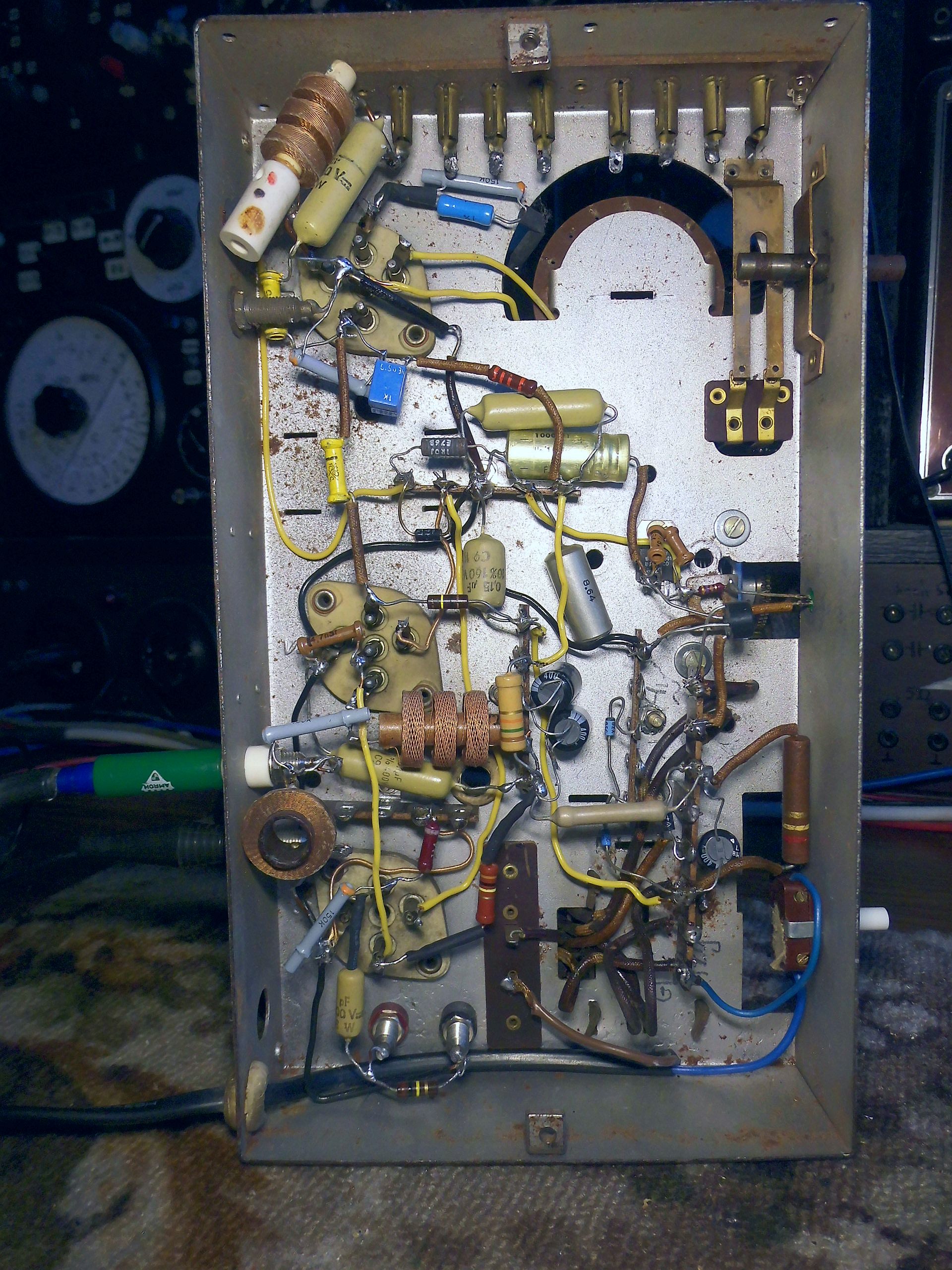

ECO-TX -mod4-vu.jpg ECO-TX -mod4-vu.jpg (196x)

Mime-Type: image/jpeg, 857 kB

ECO-TX -mod4-PS-sw.jpg ECO-TX -mod4-PS-sw.jpg (203x)

Mime-Type: image/jpeg, 136 kB

ECO-TX KC-KL -mod2  M60.JPG ECO-TX KC-KL -mod2 M60.JPG (212x)

Mime-Type: image/jpeg, 63 kB
