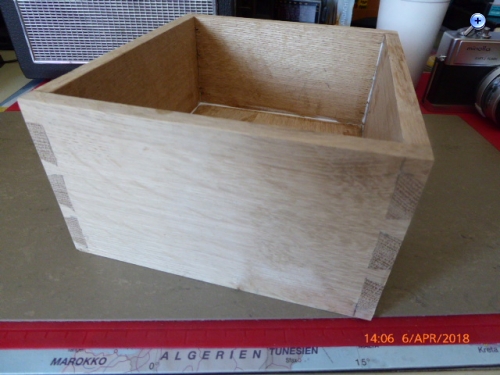

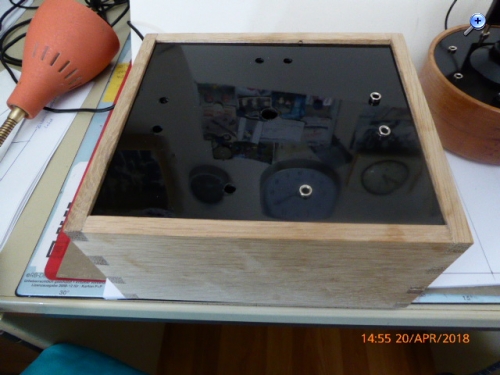

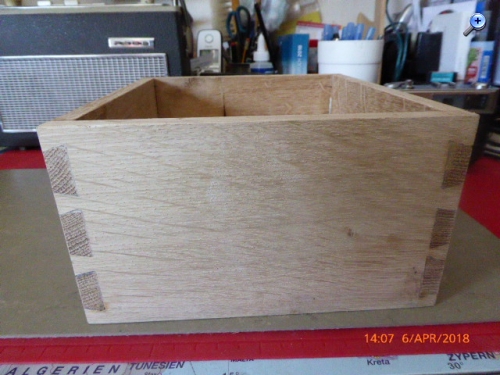

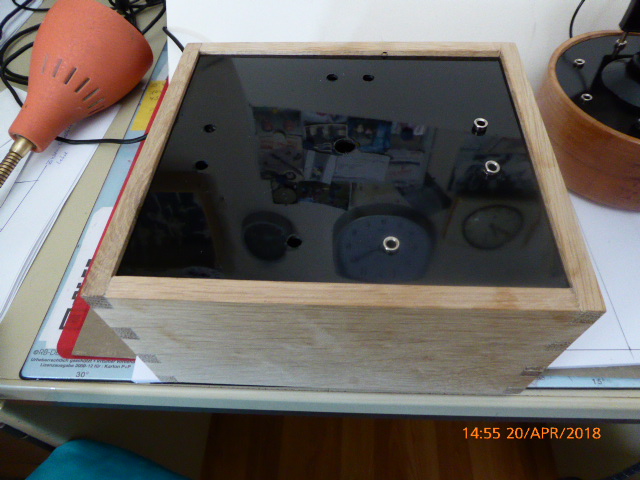

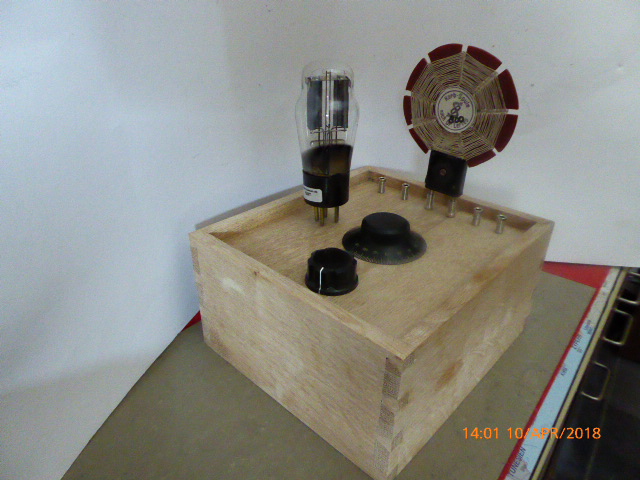

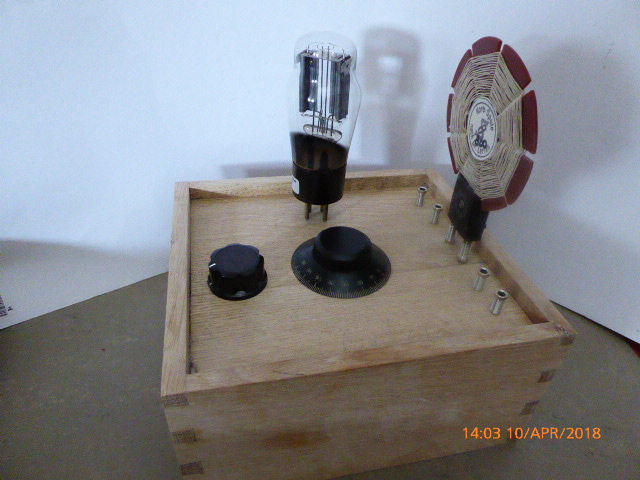

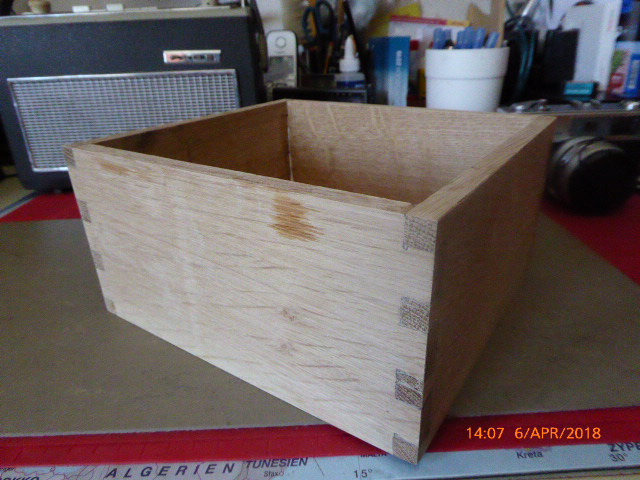

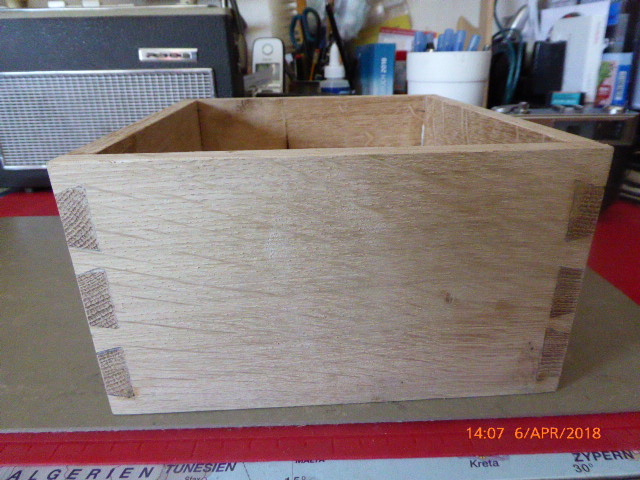

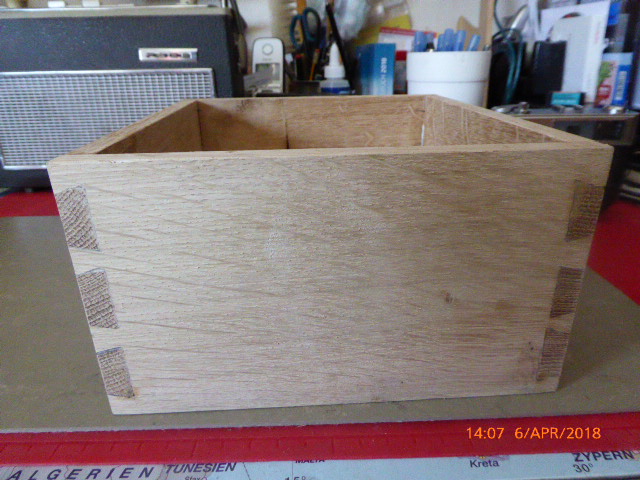

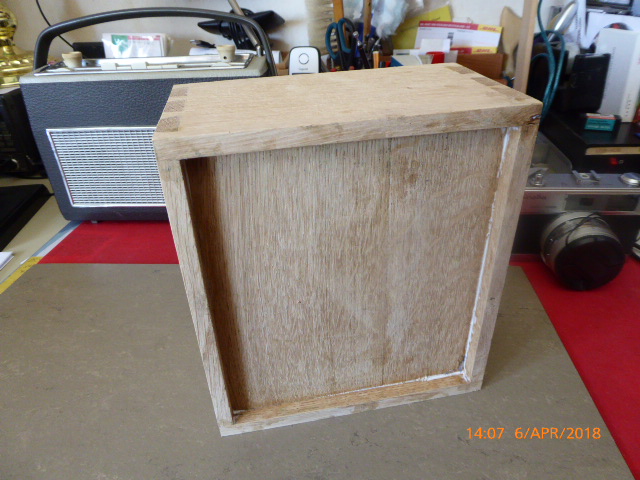

Da musste ich mal wieder etwas Handwerkliches machen. Das Massivholz Eiche gibt es günstig. Als Abdeckumg möchte ich eine Pertinax Platte bestellen, die ist etwas Authentischer, als die Schwarze vom Detektor. Röhre wird noch gesucht. Mal sehen, was da als Schaltplan zu finden ist.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Prima Georg, das regt (mich) an, um mal selber was auf die Beine zu stellen!

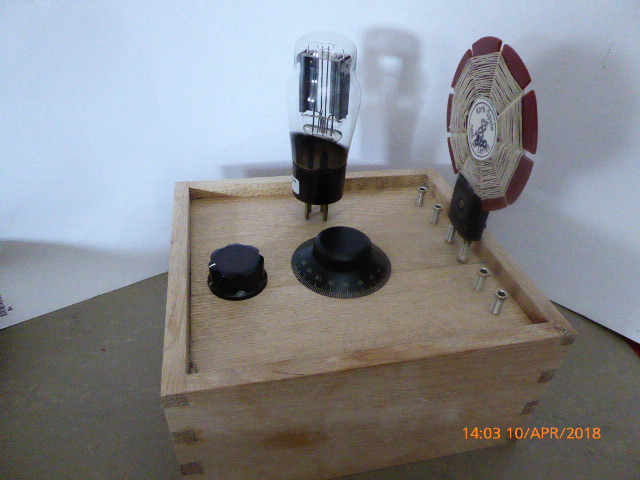

Eine Gleichrichterröhre ist gar nicht mal so verkehrt für ein Audion. Nur würde ich einen anderen Typ nehmen. Hab' ich übrigens schon ausprobiert, nur um die ausgetretenen Pfade zu verlassen! Macht sicherlich Eindruck und darum geht's ja, oder etwa nicht ??

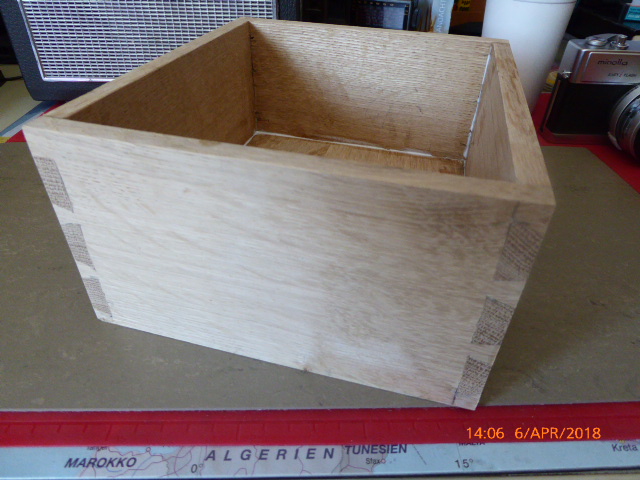

wie hast Du die Eckzinken gemacht? Die sind relativ grob aber sehr präzise gearbeitet. Hast Du ein Fräsgerät oder zumindestens eine Schablone dafür? Respekt!
Zeitgenössische Geräte verwendeten übrigens meistens eine 45°-Gehrung mit einer zusätzlichen Nut auf beiden Seiten. Der passende Holzstreifen wurde wohl am Ende mit verleimt. Gibt es einen Fachausdruck für diese Verbindung?
Welche Röhre/Röhrentyp willst Du nehmen, mit/ohne Rückkopplung?

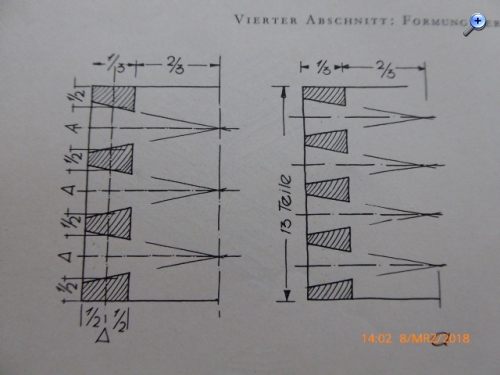

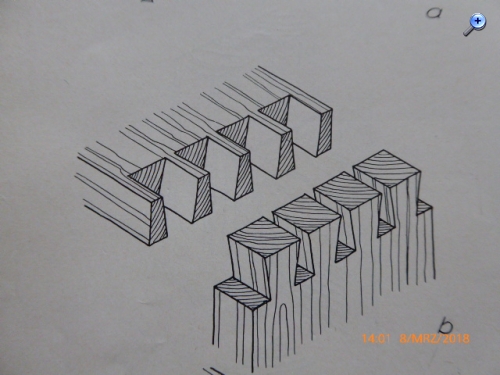

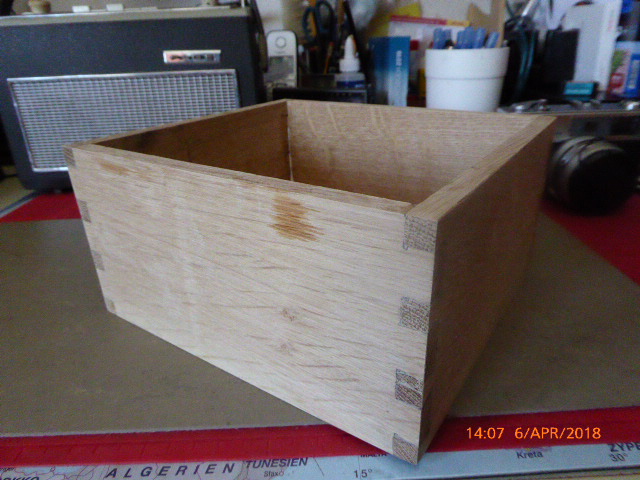

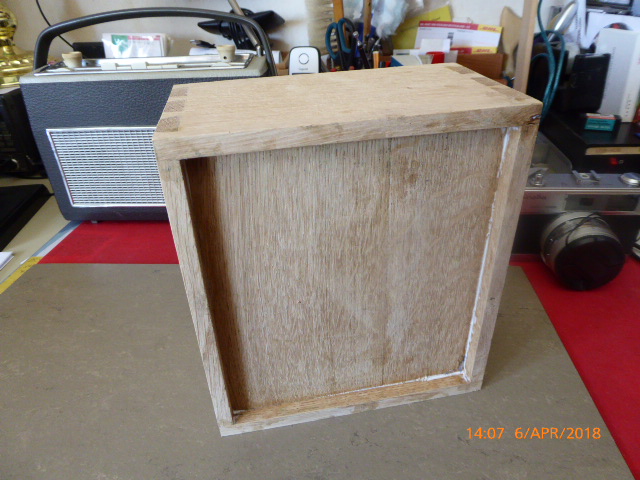

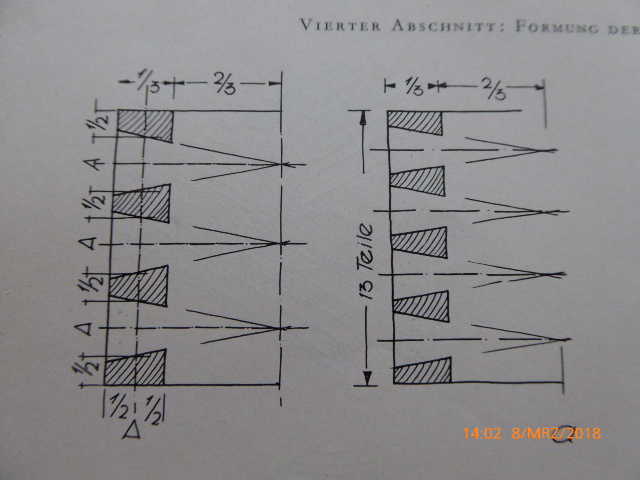

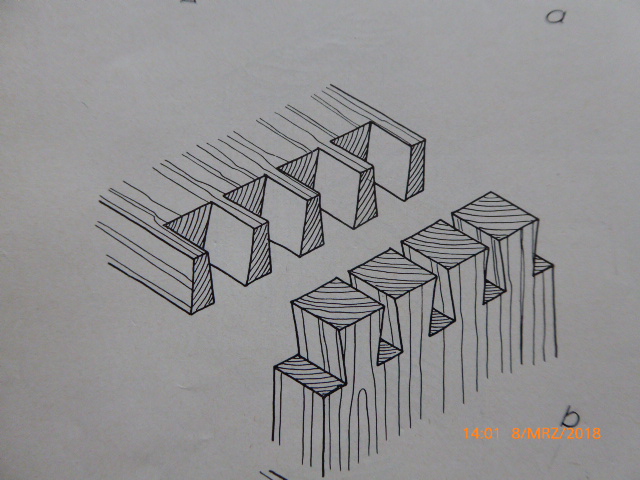

ja Zinken mit 10 mm starken Eiche Massivplatten, musst Du mal machen. Ich habe ja Schreiner gelernt. Eine Zinkenlehre hatte ich mir mal gebaut. Die gezeigten sind Exakt nach der Breite berechnet. Natürlich kann man auch Gerung-Verbindungen machen. Aber hier ist an das Handwerk eine klein Hommage gestellt. Es hatten ja auch viele kleine Holzwerkstätten Gehäuse für die Detektoren und andere "Kisten" gefertigt. Das Gehäude werde ich mit Schellack Pollitur behandeln. Audion mit Rückkopplung soll es werden. Röhre muss ich noch finden, muss ja zum Schaltpan passen.
ja, man kann sehen, dass Du das Handwerk gelernt hast!
In einem Rückkopplungsaudion kann man eigentlich fast jede Röhre nehmen. Ich würde persönliche Vorlieben in den Vordergrund stellen (Hell- oder Dunkelglüher, Glasform usw.). Die Schaltung ist ja relativ einfach und entsteht dann beinahe von selbst. Der Innenwiderstand der Röhre ist auch wichtig, wenn man einen Standart-4k-Kopfhörer anschliessen will. Ich habe eigentlich immer einen Transformator für den Hörer bevorzugt.
Holzgehäuse mit Verzahnung, Zargen etc.... brauchen richtige handwerkliche Präzision. Das kann ich nicht....bzw. fehlen mir die Werkzeuge dazu. Ich bin da eher bei Opa Wolle......
Opa.Wolle:Hallo Georg,

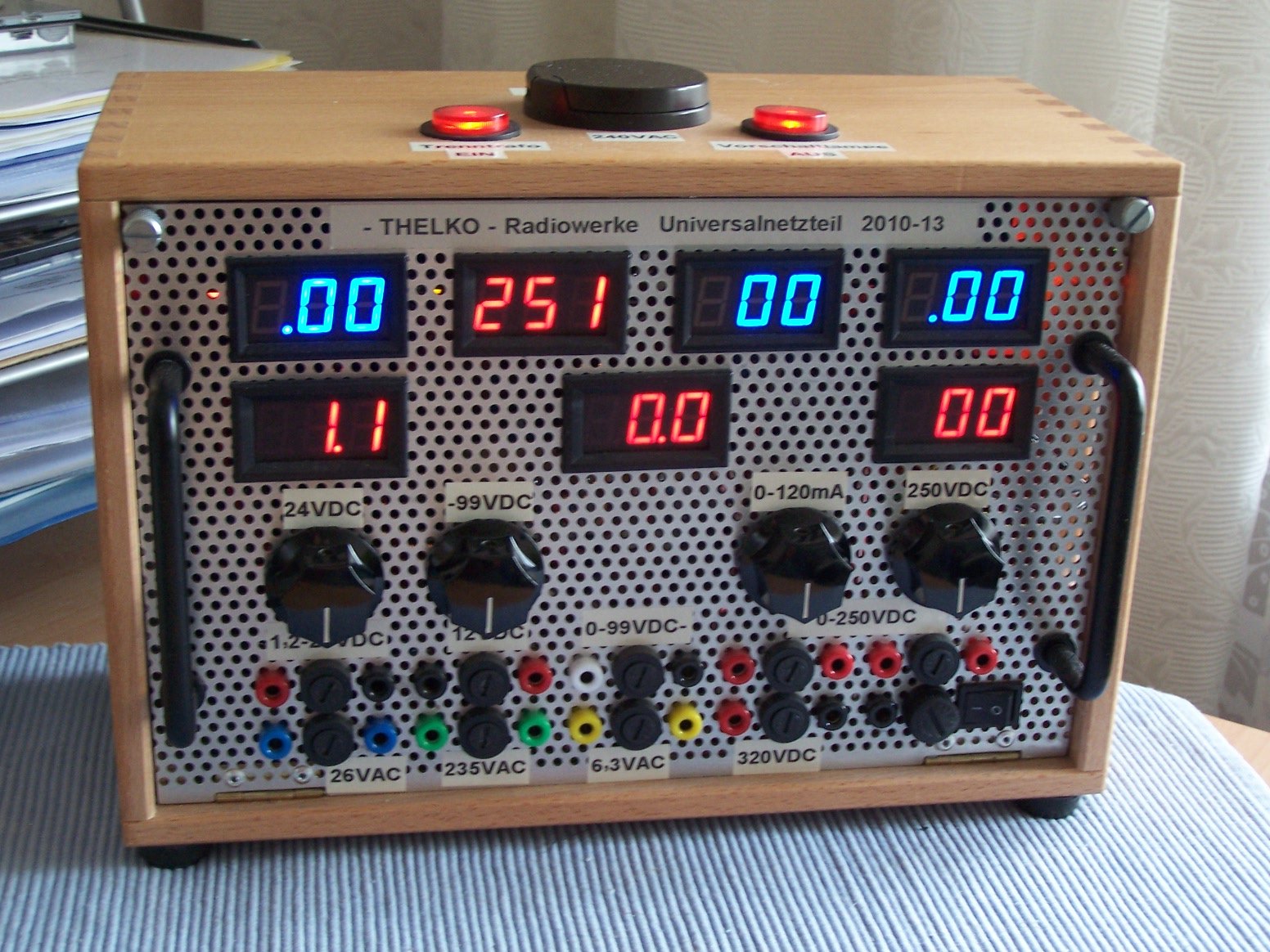

sehr schönes und handwerklich perfektes Gehäuse! Da kann ich nicht mithalten, ich bevorzuge dafür immer fertige Holzschachteln.

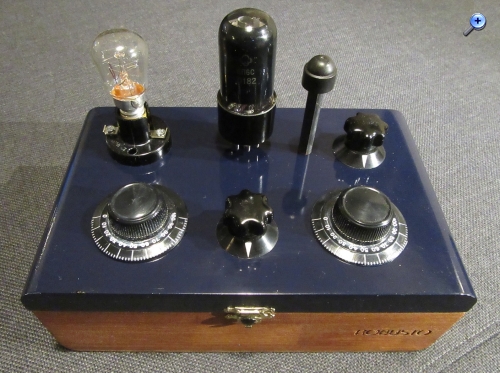

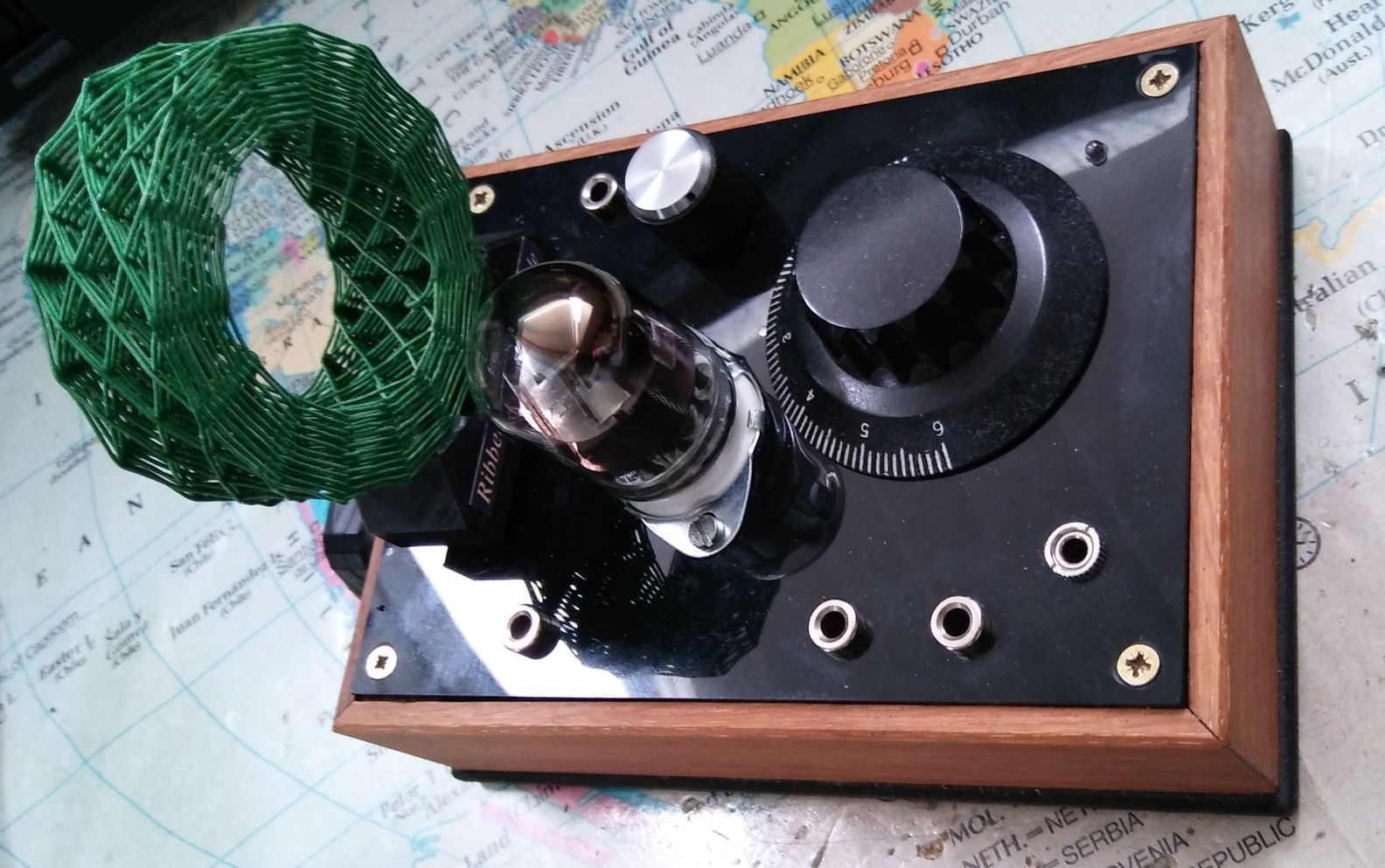

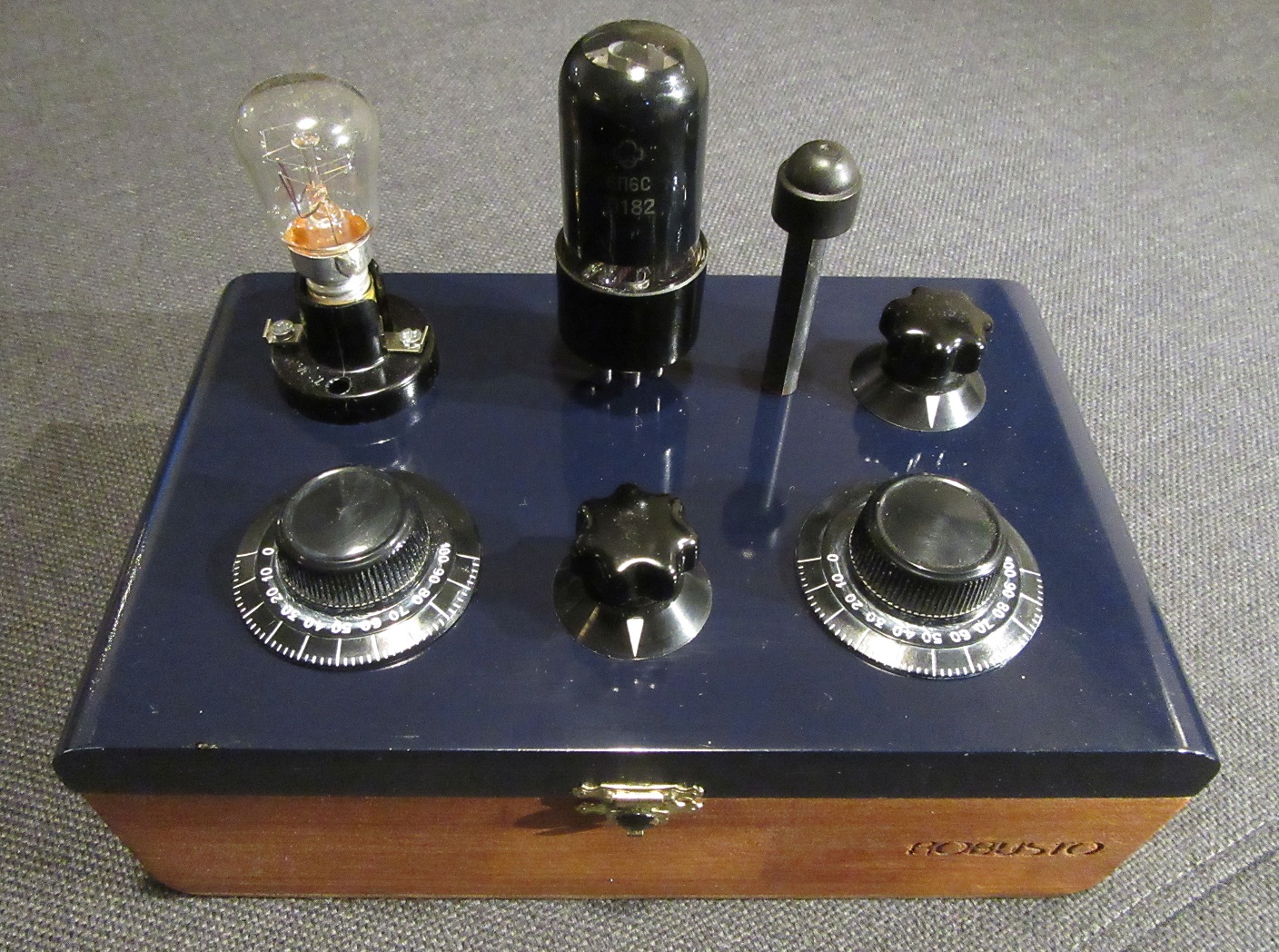

das sind aber sehr schöne Holzschachteln. Manchmal fällt man darüber und bekommt solche Gehäuse sogar umsonst. Hier ein Beispiel aus einem Zigarrenladen. Richtig robust...bis zu 8mm Wandstärke, Deckel lackiert. Innen kleide ich das Teil mit Kupferklebefolie aus und verlöte die Teile zusätzlich. Da waren ursprünglich handgewickelte Zigarren drin. Der Deckel wirkt auf dem Foto bläulich,.. ist aber bei normaler Beleuchtung eher schwarz.

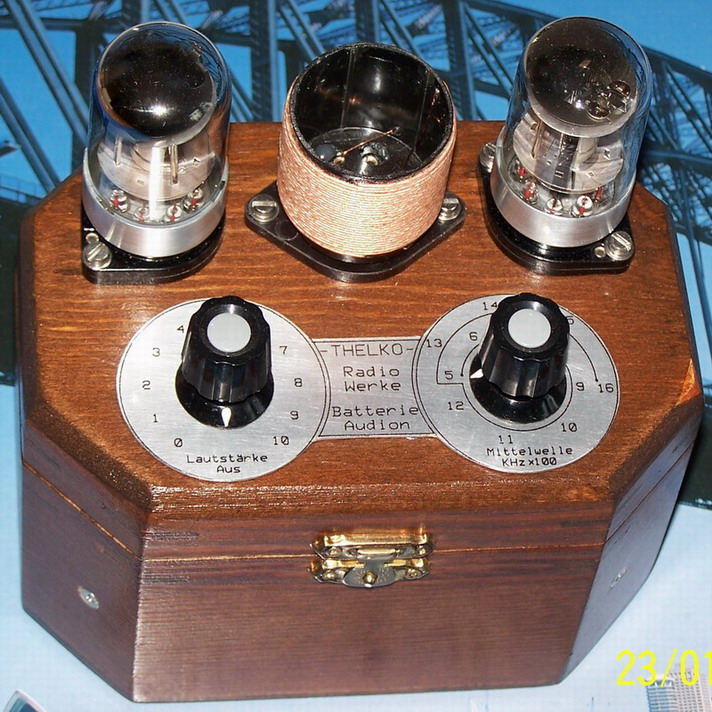

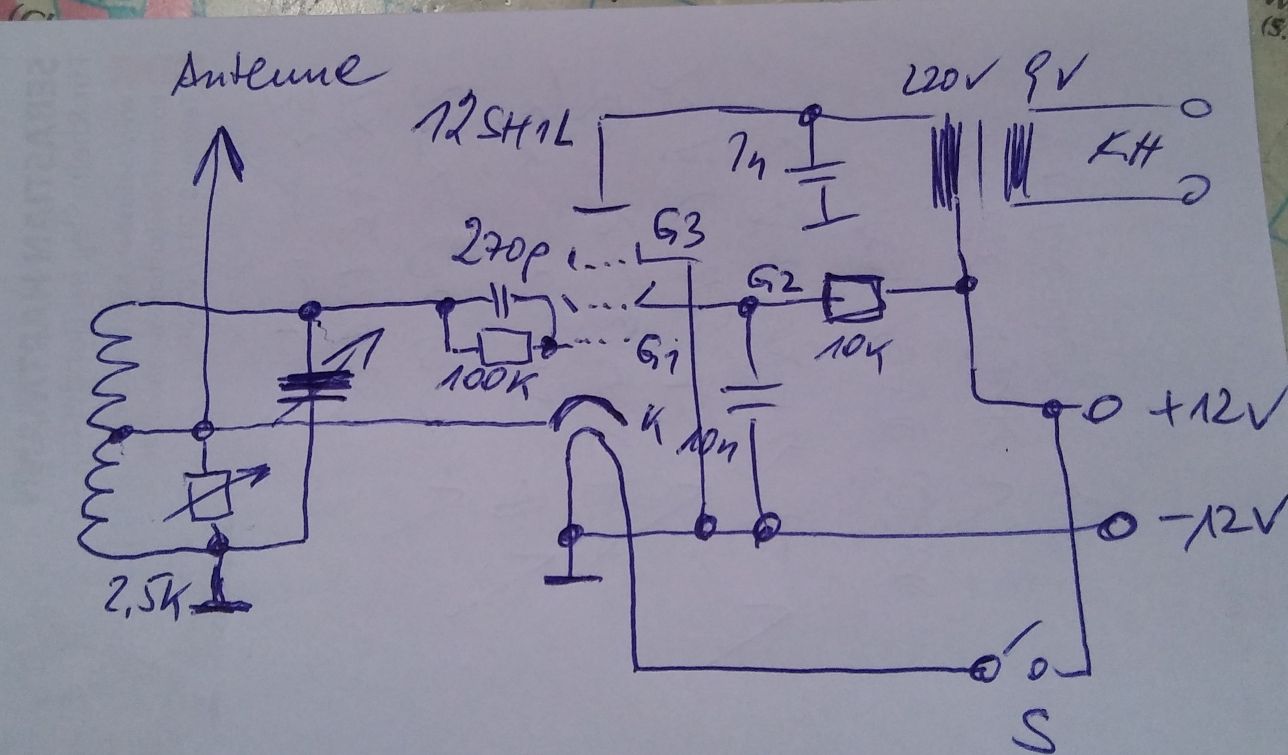

das sind alles schöne Aufbauten, von denen mir der Apparat von Wolfgang am besten gefällt. Das scheinen kleine Russen-Pentoden von 1970 zu sein. Ich habe einen Ribbeck-Detektor als 12SH1L Audion umgebaut, weil der Detektor einfach unempfindlich und untauglich war. Damit konnte ich damals noch nicht einmal den nächsten Ortssender hören. Jetzt kann ich in angenehmer Lautstärke den 200km entfernten Wawre 621 kHz damit empfangen. Es reicht eine 9V-Batterie für Heizung und Anode, obwohl diese Unterheizung natürlich nicht gut ist, Nennspannung ist 12V.
Als Kopfhörer-Ausgangstransformator habe ich einen kleinen 220/9V-Printtrafo genommen. Den hatte ich schon in der Detektor-Schaltung verbaut. Das Rückkopplungs-Poti mit EIN/AUS-Schalter hat 2,5k Ohm. Die Rückkopplung ist recht weich. Leider ist die Röhre für Georgs Gehäuse viel zu klein.
Gruss Walter
Nachtrag:
Stromaufnahme 2mA Anode und 75mA Heizung Um der Frage nach den Wicklungsdaten zuvorzukommen: Ich habe keine Ahnung! Vom kalten Ende messe ich 30,7 µH bis zum Anzapf bei einer gesamten Induktivität von 268µH. Diese Art der Rückkopplung findet sich auch im letzten "70 Jahre Radiomann" mit der ECC82 (Urheber Kainka 2004). http://www.b-kainka.de/kosmos/AudionECC81.pdf

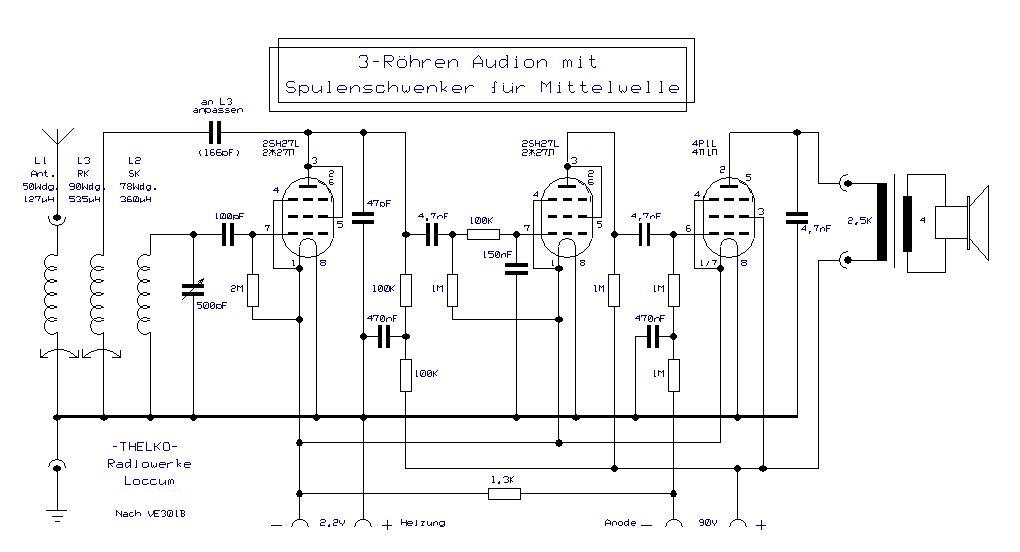

das sind ausgepellte 2SH27L. Ich habe noch einen weiteren mit 2 mal 2SH27L und einmal 4P1L mit Schwenkspulen in Arbeit. Leider ist ja auf der Mittelwelle nur noch wenig zu hören, also liegt dieses Projekt erst einmal auf Eis.

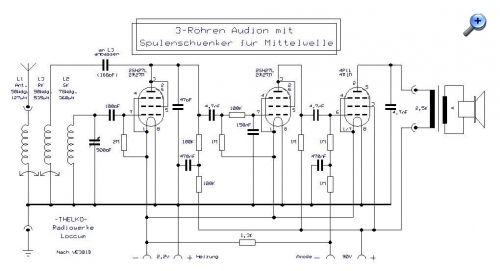

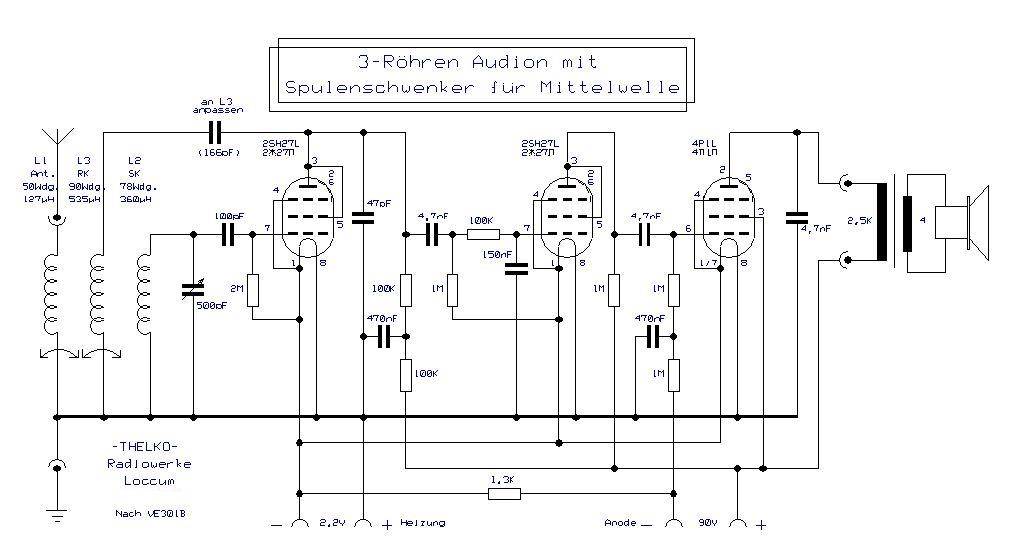

Hier der bisherige Plan:
Viele Grüße aus Loccum, Wolfgang.
Wer niemals fragt, bekommt nicht einmal ein Nein zur Antwort!
