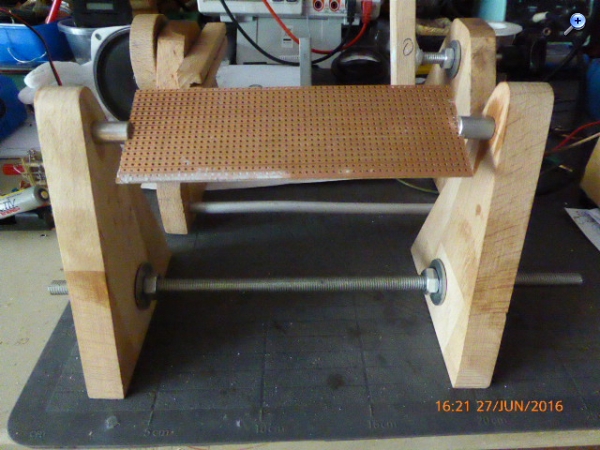

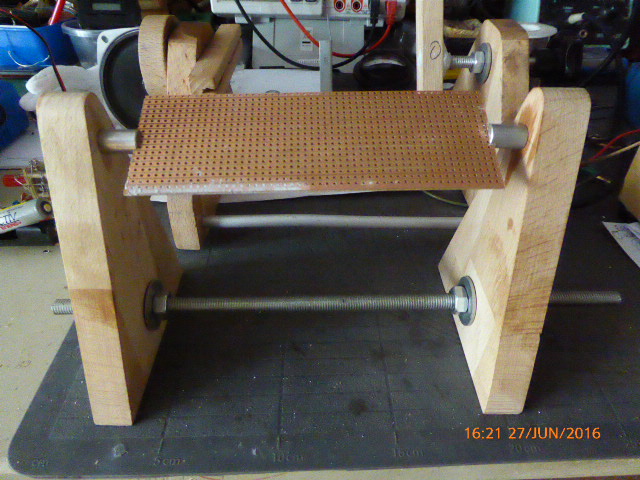

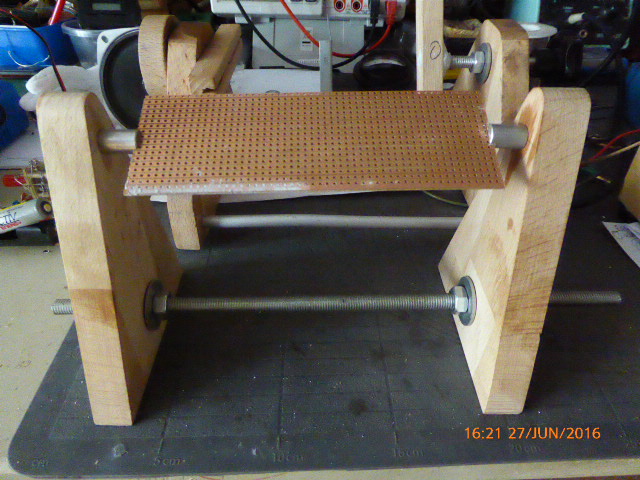

Als Minimalist habe ich aus Resten einen Platinenhalter gebastelt.

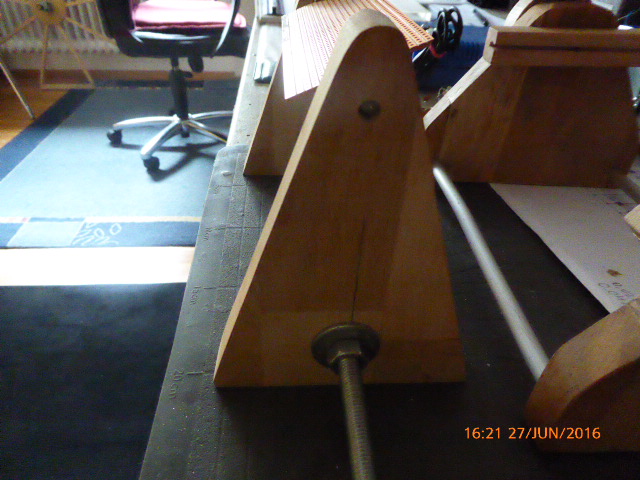

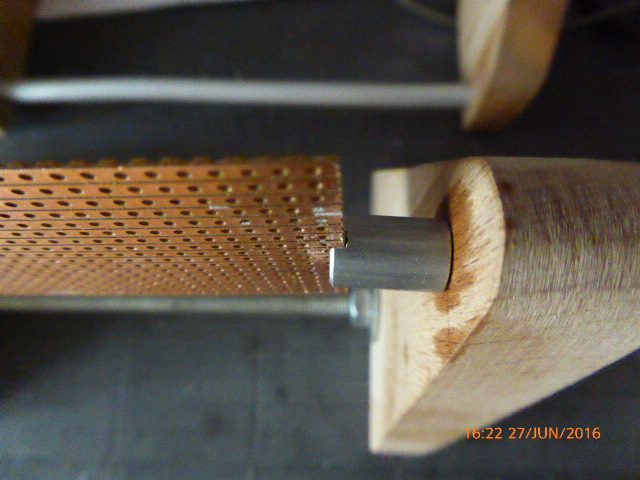

Buche Leimholz, eine 8er Gewindestange Unterlegscheiben und Muttern. Für die Aufnahme der Platine fanden sich 2 Schrauben mit Schlitz passen. Meistens verwende ich die gleichen Masse der Patinen, so kann die Einstellung beibehalten werden.

Sonst läst sich jedes Mass durch verstellen der Breite verändern.
Eine Idee war, die Gewindestange mit einer kleinen Kurbel nach links und rechts beweglich zu machen. Aber bin halt kein "Metaller".....

Breite der Bucheteile: 100 mm X 130 mm Höhe.

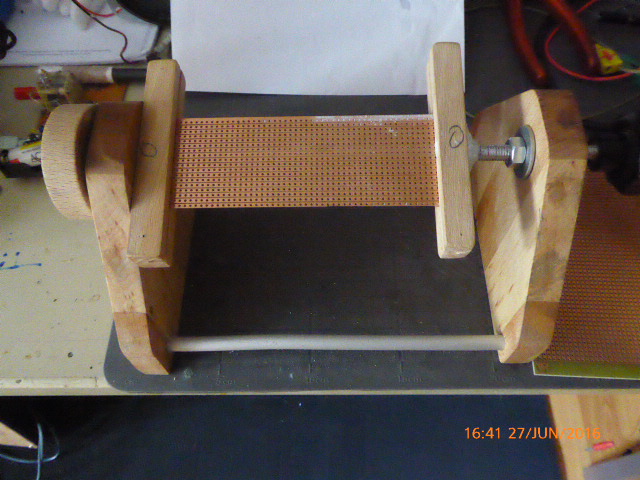

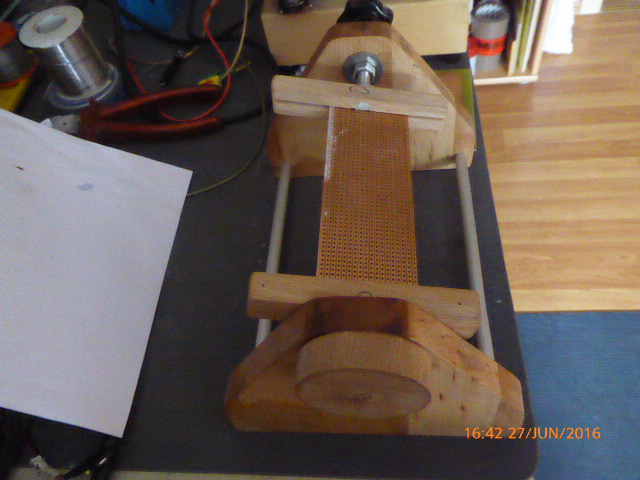

Der Vergänger

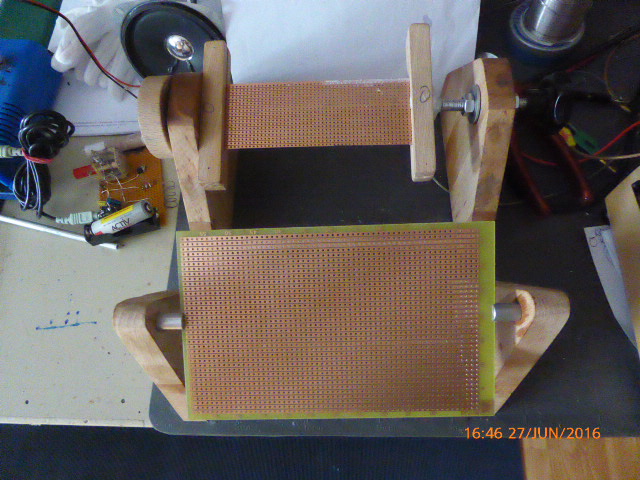

Grosse Platine

Zuletzt bearbeitet am 27.06.16 16:37

Datei-Anhänge


wumpus, apollo und NorbertWerner gefällt der Beitrag.

Hallo Georg,

das weckt Erinnerungen in mir. Seit ich vor fast 39 Jahren von Hessen nach Bayern gezogen bin arbeite ich in einer japanischen Firma. Meine erste Tätigkeit war Platinen zu bestücken und zu 'wrappen'. Für diese Verdrahtungstechnik wurde ein Metallhalter verwendet, der Deinem Halter aus Holz ähnlich sieht. Leider habe ich den Halter nicht mehr.
Was aber wichtig war, war eine Rändelschraube am oberen Ende eines Seitenteils vom Halter. Hiermit konnte man die Halteachse für die Platine auf einer Seite fesstellen, wodurch sich die Platine beim bestücken und wrappen nicht mehr verdrehen konnte.

Gruss
Norbert

PS: Habe gerade mal nachgeschaut. Bis auf den Halter habe ich noch alles da um eine Platine herzustellen.
