Der SRM Kleinstsender k.S. 14/1

Zum Anfang sei noch gesagt, dass dieser Kleinstsender natürlich nur abgeschirmt kabelgebunden an ein Radio angeschlossen wird, sodass keine Hochfrequenz in den Aether gelangt! Ein Betrieb an einer Sendeantenne ist von mir nicht vorgesehen und stellt eine Ordnungswidrigkeit dar!

Hallo zusammen!

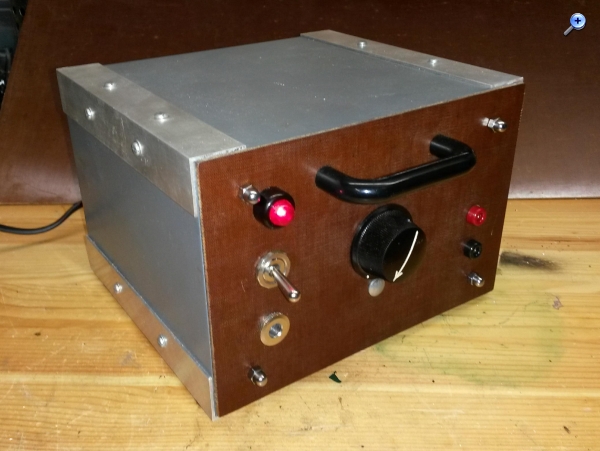

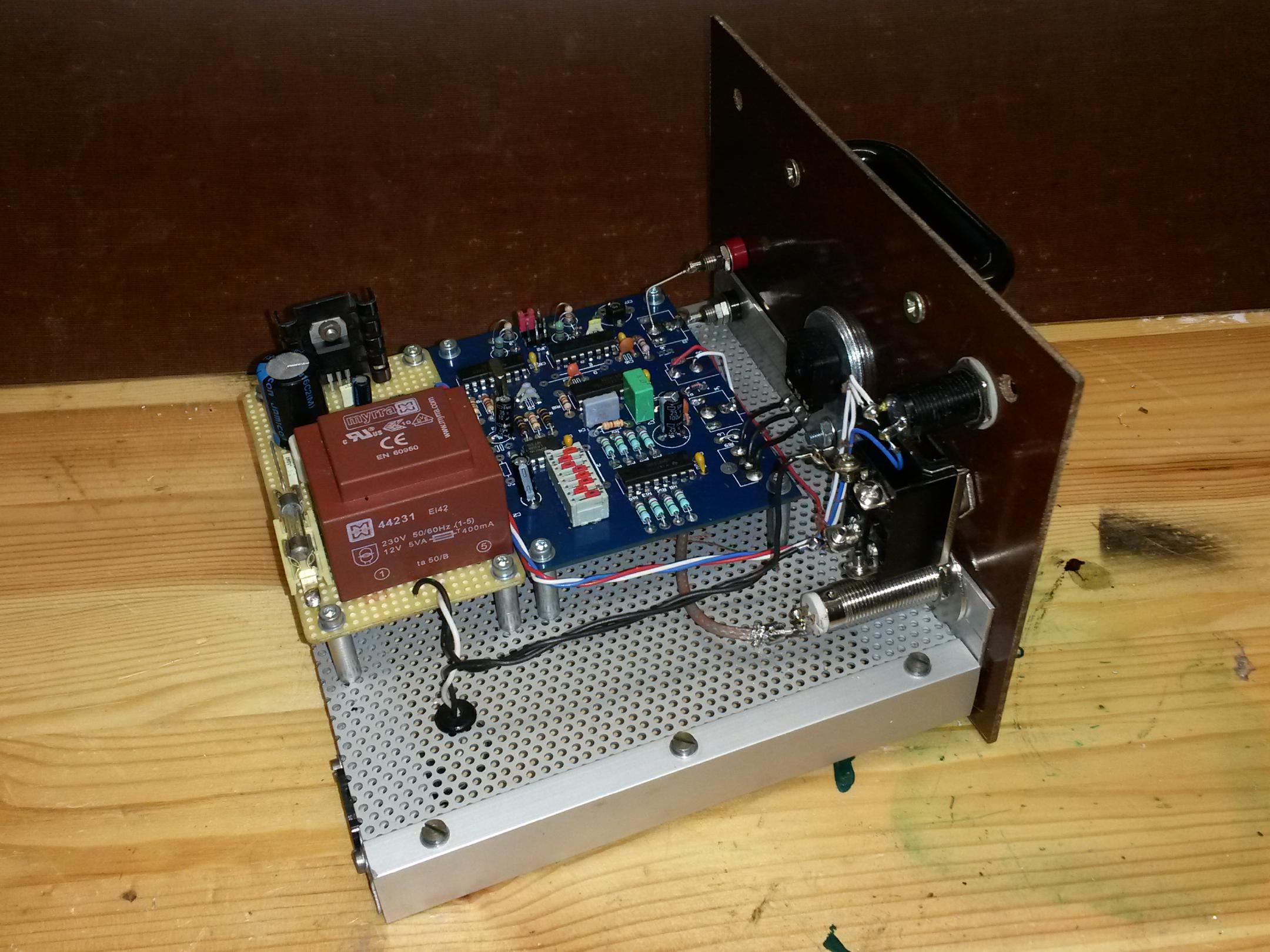

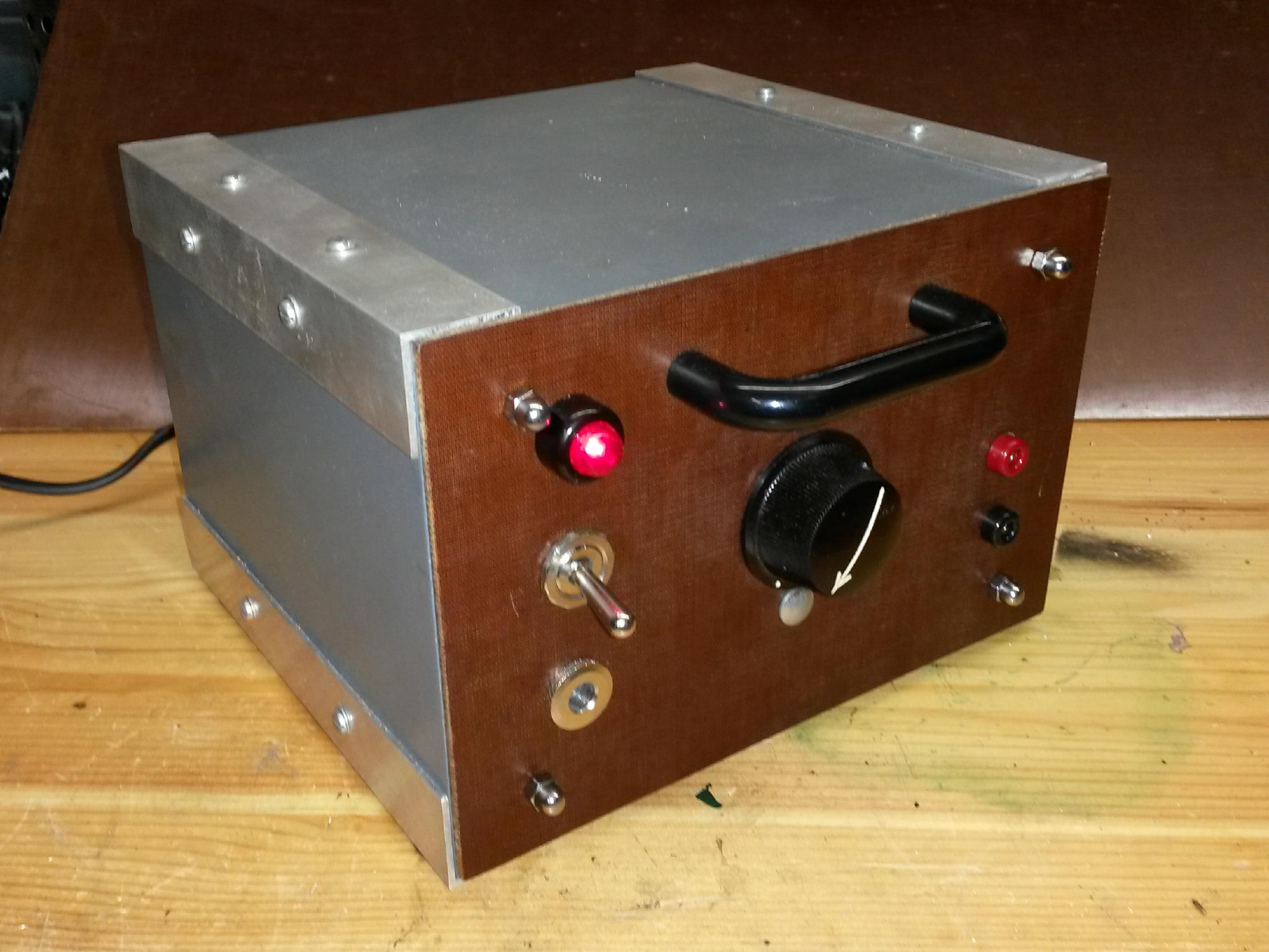

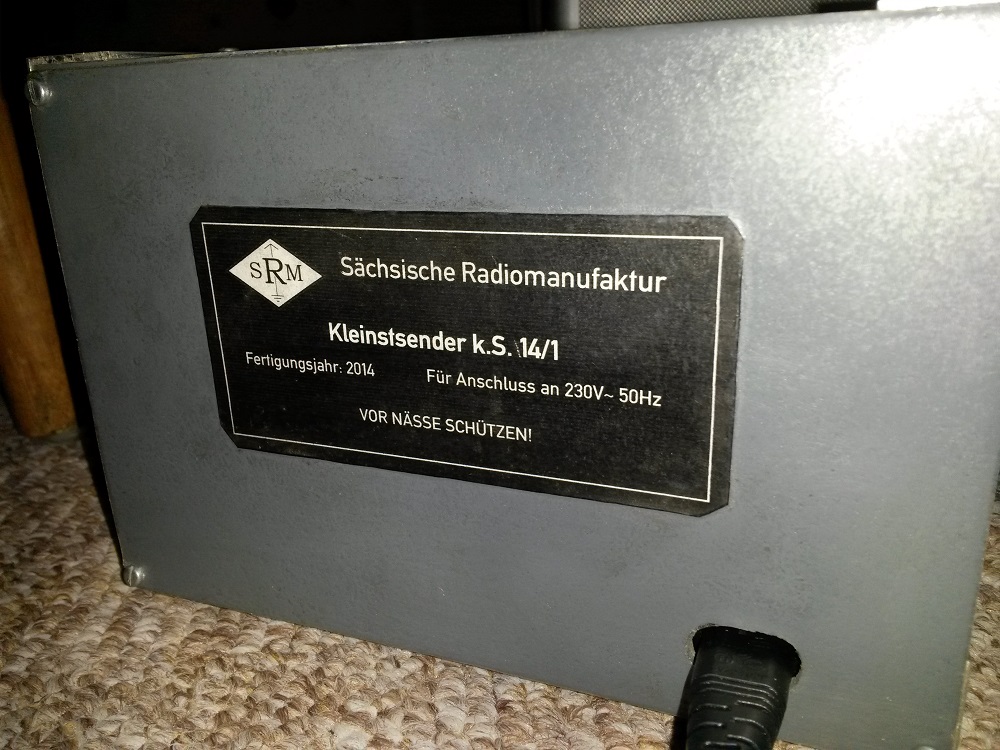

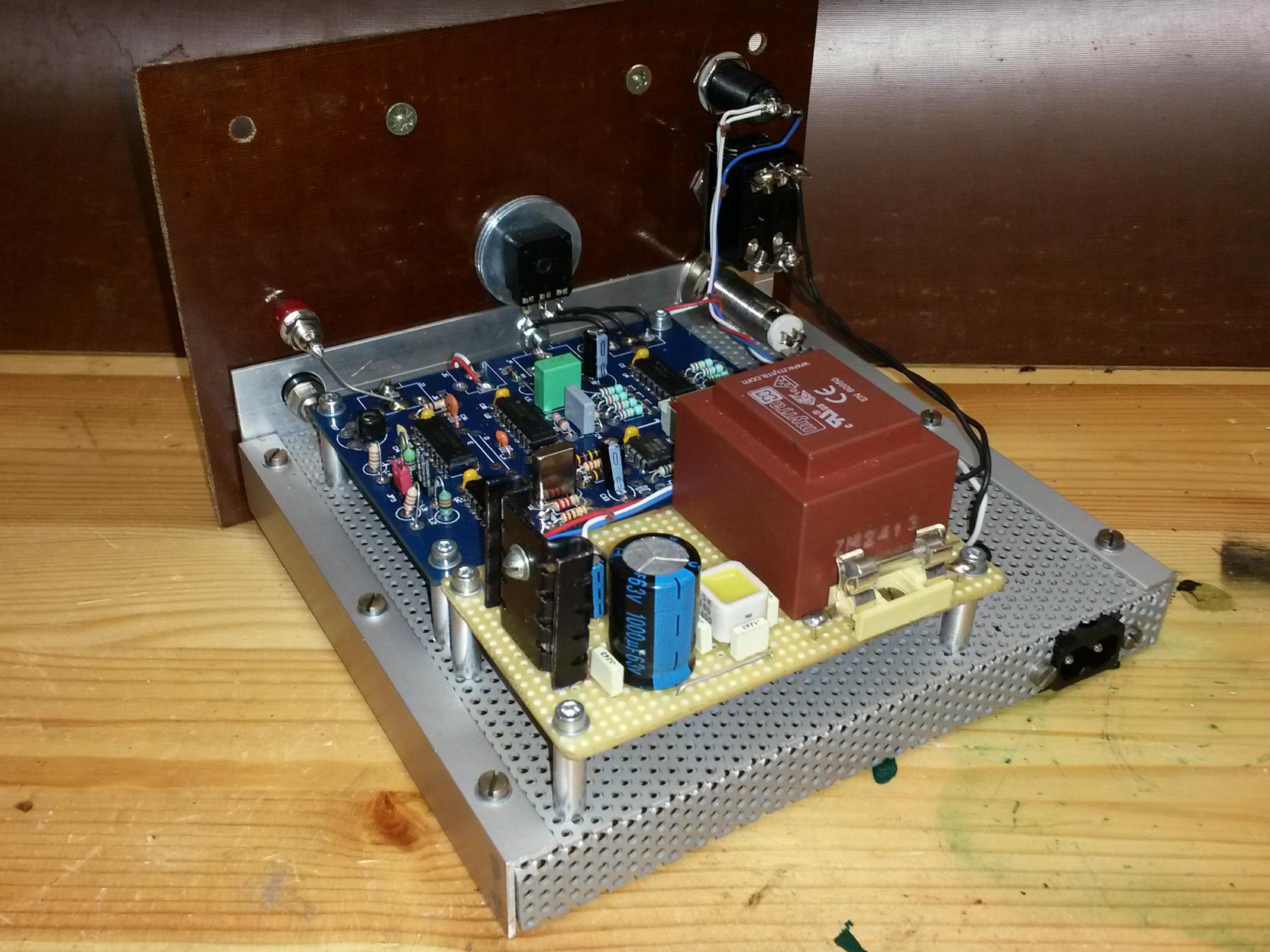

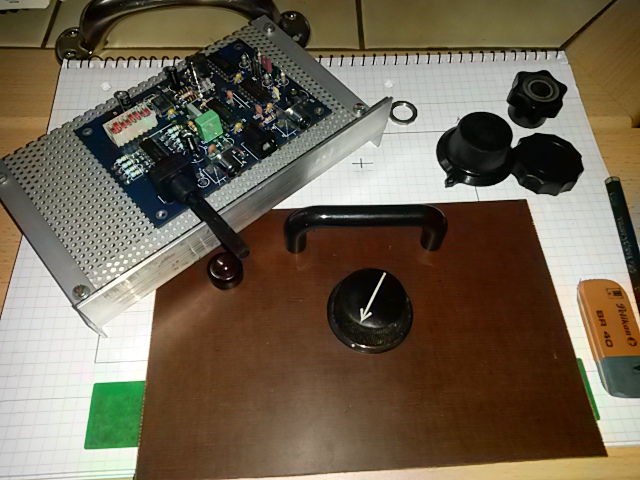

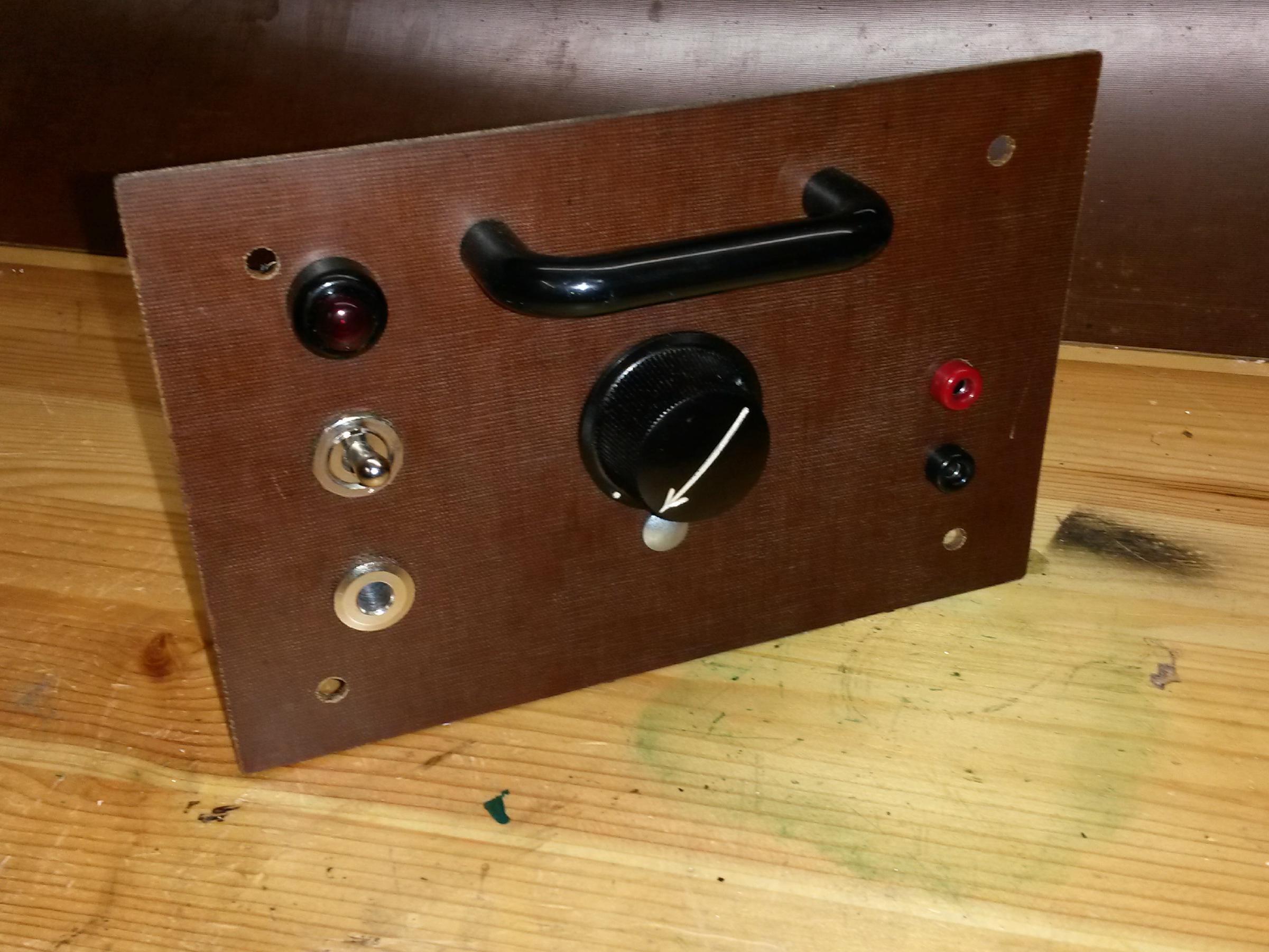

Von einem Niederländischen Hobbykollegen gibt es derzeit eine kleine Modulatorplatine zu erwerben (Links und Bezugsquelle nur per PN!). Sie kostet unter 30¤ und ist recht professionell gefertigt. Die Frequenz wird über einen Dip-Schalter im 9kHz Kanalraster eingestellt. Ein Filter am Ausgang unterdrückt mögliche Oberwellen. Ich hab das Teil auf ein kleines Chassis geschraubt, netzteil kann man dazukaufen, ist aber auch schnell selber gebaut. Bilder sagen mehr als 1000 Worte:













Admin: In Deutschland ist der Betrieb von Sendeeinrichtungen an gewisse gesetzliche Vorgaben gebunden. Diese sind zu beachten!

Datei-Anhänge
20140928_140113.jpg 20140928_140113.jpg (245x)

Mime-Type: image/jpeg, 129 kB

20141027_175011.jpg 20141027_175011.jpg (228x)

Mime-Type: image/jpeg, 399 kB

20141027_175035.jpg 20141027_175035.jpg (261x)

Mime-Type: image/jpeg, 399 kB

20141027_175043.jpg 20141027_175043.jpg (219x)

Mime-Type: image/jpeg, 398 kB

20141027_175448.jpg 20141027_175448.jpg (229x)

Mime-Type: image/jpeg, 400 kB

20141029_184248.jpg 20141029_184248.jpg (229x)

Mime-Type: image/jpeg, 245 kB

regency und joeberesf gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
30.10.14 14:32
wumpus

Administrator

30.10.14 14:32
wumpus

Administrator

Re: Der SRM Kleinstsender k.S. 14/1

Hallo Mark,

so richtig kann ich die Abgeschirmtheit Deines Gehäuse-Konstrukts noch nicht erkennen. Die Frontplatte ist nicht aus Metall?

Du erkennst sofort den den misstrauigen Moderator?



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

30.10.14 14:45
MIRAG

WGF-Premiumnutzer

30.10.14 14:45
MIRAG

WGF-Premiumnutzer

Re: Der SRM Kleinstsender k.S. 14/1

wumpus:
Hallo Mark,

so richtig kann ich die Abgeschirmtheit Deines Gehäuse-Konstrukts noch nicht erkennen. Die Frontplatte ist nicht aus Metall?

Du erkennst sofort den den misstrauigen Moderator?



Gruß von Haus zu Haus
Rainer (Forumbetreiber)


....Mein Hartgewebe schirmt sehr gut!!!!!!!!!!!
zumindest die geschirmte Leitung zwischen Modulator und Empfänger...

Ich habe es getestet, in einem Abstand von 20cm nichts empfangbar - da bastel ich mir noch eine Kupferkaschierte Platine, welche auf Masse gelegt wird, davor.
...das Schaltnetzteil von meinem Smartphone strahlt da wesentich weiter. Ich rufe mal in China an, vielleicht borgen die mir ein paar Prüfsiegel

Die Innenseiten des Gehäuses werden ebenso Abgeschirmt.


Edit:

So, habe das Gehäuse innen abgeschirmt, Hinten ist gar nichts mehr nachweisbar, vorn kommt noch eine kupferkaschierte Platine davor. Dann passt das auch


Edit2:

Frotplatte ebenso geschirmt, läuft!

Zuletzt bearbeitet am 31.10.14 10:25

31.10.14 01:21
Andreas_P

WGF-Nutzer Stufe 3

31.10.14 01:21
Andreas_P

WGF-Nutzer Stufe 3

Re: Der SRM Kleinstsender k.S. 14/1

Hallo Leute,

also, ich bin mir sicher, dass die Störstrahlung vom Oszillator meines MW-Radios weiter geht, als Marks kleine Sendefunzel. Da würde ich überhaupt keine Maßnahmen weiter treffen.

31.10.14 01:54
joeberesf

WGF-Premiumnutzer

31.10.14 01:54
joeberesf

WGF-Premiumnutzer

Re: Der SRM Kleinstsender k.S. 14/1

Hallo Mark,

wenn Du das schon geprüft hast ist doch alles i.O. Sieht sehr gut aus der Aufbau....ein
kleiner Mess- Sender für AM. Schreib doch mal welche Frequenzen Du einstellen kannst und
gibt es einen seperaten NF- Modulationseingang um z.B. Musik einzuspeisen...oder ist
nur ein integrierter Modulationston vorhanden. usw...usw...

Also Bilder sagen doch nicht alles!

Andreas hat sicherlich recht mit seiner Aussage. Sendefunzel...

Das könnte für einige Freunde alter Radios doch eine sehr schöne Anregung sein.

Gruß

Joerg

31.10.14 04:55
Uli

WGF-Premiumnutzer

31.10.14 04:55
Uli

WGF-Premiumnutzer

Re: Der SRM Kleinstsender k.S. 14/1

Das Ding ist ein preiswerter, professionell hergestellter AM-"Heimsender" aus aktueller, niederländischer Produktion.
Eben genau gebaut UM die alten Radios mit "Stoff" zu versorgen.
Das ganze, wie man aus Marks Beschreibung erkennen kann, völlig im legalen Rahmen.

31.10.14 09:05
regency

WGF-Premiumnutzer

31.10.14 09:05
regency

WGF-Premiumnutzer

Re: Der SRM Kleinstsender k.S. 14/1

Hallo Mark,
dein Projekt ist Klasse. Es zeigt einen praktikablen Weg, um sich das Radiohobby im AM Bereich mangels Sendern in Deutschland nicht vermiesen zu lassen. Kannst du noch was zur Schaltung des Modulators sagen? Und wo beziehst du die Einzelteile für den Chassisaufbau? Baumarkt und Elektronikhandel, oder...?

Antwort wird nur erwartet, falls das nicht Geschäftsgeheimnis der Sächsischen Radiomanufaktur ist

Schöe Grüße, Jan

31.10.14 09:12
Uli

WGF-Premiumnutzer

31.10.14 09:12
Uli

WGF-Premiumnutzer

Re: Der SRM Kleinstsender k.S. 14/1

Warum liest niemand was Mark und ich schreiben?
Der Sender ist ein kommerzielles Produkt (NICHT von Mark, auch nicht von mir) und als Bausatz oder fertig aufgebaut käuflich zu erwerben.
Die Details gibt's wie Mark schon geschrieben hat gerne per PN.

31.10.14 10:12
Opa.Wolle

WGF-Premiumnutzer

31.10.14 10:12
Opa.Wolle

WGF-Premiumnutzer

Re: Der SRM Kleinstsender k.S. 14/1

Hallo Jan,
siehe hier : h**p://radio-bastler.de/forum/showthread.php?tid=1837
und hier : h**p://radio-bastler.de/forum/showthread.php?tid=1837&pid=24948#pid24948

31.10.14 10:36
Stefan02

WGF-Nutzer Stufe 2

31.10.14 10:36
Stefan02

WGF-Nutzer Stufe 2

Re: Der SRM Kleinstsender k.S. 14/1

Warum ist das interesse an diesem Sender so groß, und mein Modulator ist uninteressant - ich versteh net :/

Is das net die "geklaute" Schaltung vom SSTRAN3000 oder wie der heist, aus den USA? Mit 4046 PLL?

Zuletzt bearbeitet am 31.10.14 10:43
