Guten Tag,

wir planen unser Baukastenaudion in ein eigenes Gehäuse zu portieren. Der Endverstärker mit den EL84 Röhren soll in ein eigenes abgesetztes Gehäuse und universell auch für andere Experimente dienen. Das Audion ist mit Batterieröhren aufgebaut. Diese brauchen eine sehr kleine Heizspannung, die Anodenspannung ist viel höher. Das Audion soll tischgerecht und tragbar sein, für große Transformatoren ist also kein Platz im Gehäuse. Eine extra Anodenbatterie wollen wir aber auch nicht. Ein Akku 6V oder 7.8V soll Heizung als auch Anodenstrom liefern. Welche Möglichkeit gibt es da eine Gleichspannung um den Faktor 3-4 zu erhöhen. Wir haben im Netz etwas über mechanische Zerhacker gefunden, finden das Prinzip aber nicht wirklich praktisch und langlebig. Unsere Idee wäre ein Multivibrator mit Transitoren aufzubauen. Über den Kollektor wird eine Induktivität angeschlossen. Wenn der Taktgeber schnell genug schaltet müsste doch die Spule wie ein Speicher wirken. Die Induktionsspannung der Spule sich beim ausschalten zur Batteriespannung addieren! Geht das oder liegen wir falsch? Würde man diese gepulste Spannung soweit glätten können, dürfte sie doch als Anodenspannung genügen. Der Anodenstrom ist ja fast vernachlässigbar. Würde es durch den Taktgenerator zu starken Empfangsstörungen kommen? Die Schaltfrequenz liegt sicher im Radiobereich.

MfG
Thomas aus Berlin

Oldtimer_OM gefällt der Beitrag.

Hi,
Elek(tor) hat in 2/2005 einen Wandler vorgestellt, der aus 6VDC dann 12VDC und 90VDC liefert.
Ist das nicht für euer Projekt ausreichend?
Der Bauplan dazu besteht aus vier Seiten, hier darf ich ihn ja nicht komplett einstellen,
ihr könntet mir aber eure Mailadresse in mein Postfach senden, ich schicke ihn dann als Mail-Anhang.
Die Platine sieht dann so aus:



Hier noch ein paar Leistungsdaten:




Adm.: Bitte Urheberrechte beachten und keine Bilder aus Zeitschriften hier veröffentlichen.

Hallo Thomas,

was Du suchst wird generell als Step-Up-Converter, Boost-Converter, Aufwärtsregler .... bezeichnet. Die Schaltung ist relativ einfach, die Funktionsweise hast Du ja schon geschildert. Suche mal nach MC34063A. Das ist ein Spannungswandler mit Auf- und Abwärtsregelung bis 1.5A 5-48V. Das IC kostet nur ein paar Cent, ist gut verfügbar und benötigt nur wenig Außenbeschaltung. Von den Abmessungen her lässt sich ein kompletter Konverter gut in der Größe einer 9V-Batterie herstellen, in SMD noch kleiner und passt somit wunderbar in alte Röhren-Kofferradios. Was die HF-Verträglichkeit angeht, damit hatte ich bisher keine Probleme.

Gruss Ronn

Zuletzt bearbeitet am 01.09.13 16:09

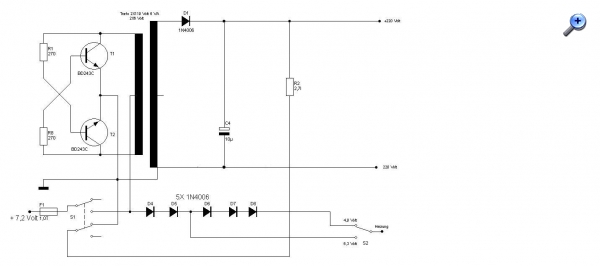

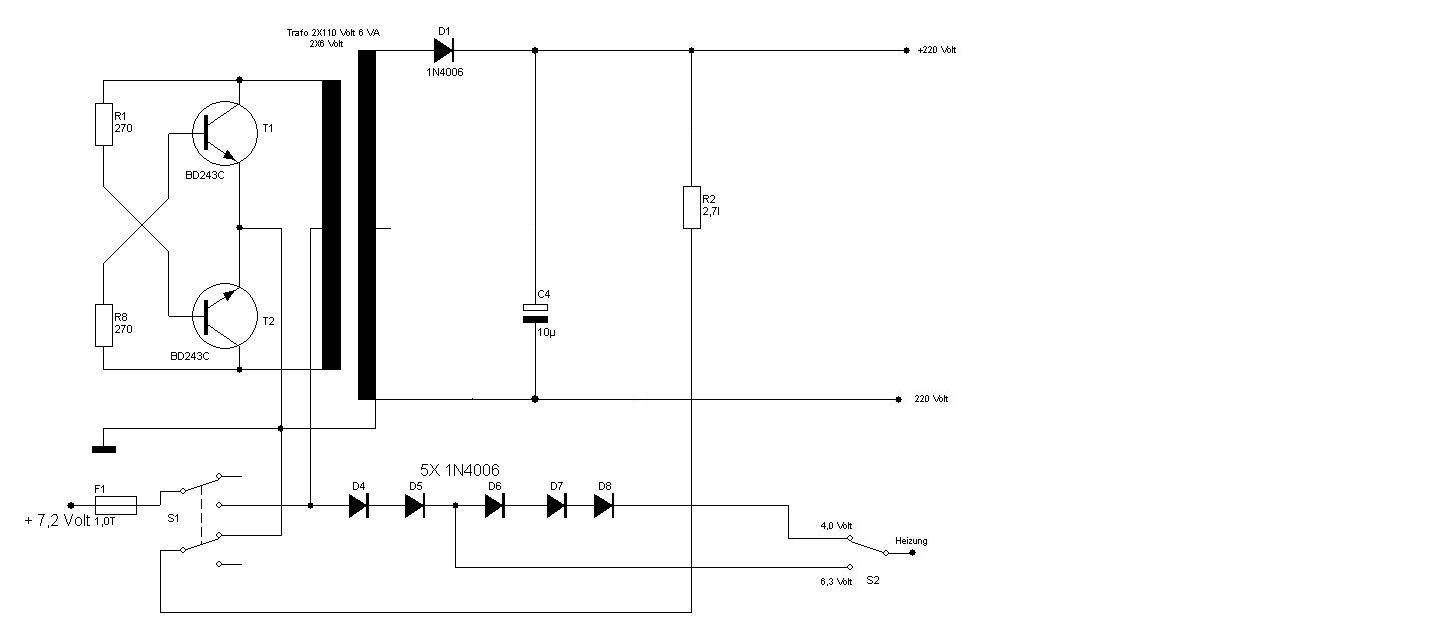

So nach diesem Motto:

Datei-Anhänge

Spannungswandler für Röhren-klein.JPG (478x) Mime-Type: image/jpeg, 47 kB

Hallo zusammen,

es ist irgendie verzwickt. Wandler mit gutem Wirkungsgrad arbeiten schaltend, erzeugen jedoch ein kaum zu bändigendes Oberwellenspektrum bis weit in den Rundfunkbereich hinauf. Wandler, die keine HF-Störungen erzeugen, arbeiten mit einer sauberen Sinusschwingung, besitzen jedoch nur etwa 60% Wirkungsgrad. Ein Bauprojekt vor wenigen Jahren hat mich deshalb fast in den Wahn getrieben, am Ende siegte wieder der Pragmatismus. Kein Wandler, sondern sieben 9-Volt-Blocks (später als NiMH-Akkus ausgeführt) versorgen den "Kleinen Süssen" seitdem mit bester Gleichspannung. Von Wandlerkonzepten bin ich mittlerweile komplett abgekommen.

Guten Abend,

wir haben einen Spannungswandler nach diesem Prinzip aufgebaut aber das Ergebnis ist nicht sehr gut. Ein offener Aufbau mit Polytronic scheidet aus. Die Störungen sind auf der Mittelwelle und Kurzwelle in allen Räumen hörbar. Auf Lochrasterplatine mit einer Abschirmung geht es besser, wir haben auch mit
Spannungsglättung ein starkes Brummen im Empfänger. Fast kann man den Sender nicht hören. Wie haben Sie das Problem gelöst? Wenn man die Flanken des Rechtecksignals abrundet (wie?) würde das Brummen dann verschwinden?

Opa.Wolle:

---
