Hallo Bastelfreunde,

ein UKW- Empfänger anno 23 !
Nein...leider....UKW war ja noch nicht als Rundfunkband erfunden, obwohl es ja auch
damals schon Versuche mit ultrakurzen Wellen gab!
So hätte der erste UKW Empfänger aussehen können...aber leider war der UKW-Pendler das erste wirkliche
kommerzielle UKW- Radio. Meißt als Vorschaltgerät, um die alten AM- Röhrenradios zu modernisieren. Ein
UKW- Detektor wurde nie kommerziell hergestellt und blieb schon in den Anfängen des UKW- Rundfunks
nur dem Bastler vorbehalten.

Nun nachdem die neue Zimmerantenne am Start ist ......
http://www.wumpus-gollum-forum.de/forum/...es-25_40.html#2

musste ich noch eine kleine 4Ohm Box basteln, um den UKW D-Zug zu
vervollständigen. Ein alter Blaupunkt Autolautsprecher fand sich noch
im Fundus. Die kleine Sperrholzkiste ist aus dem Müll und diente jahrelang
der Aufbewahrung von Schrauben und Kleinteilen. Nun sind die "Fünf Elemente"
beisammen und das Dudelradio für den Basteltisch ist fertig.

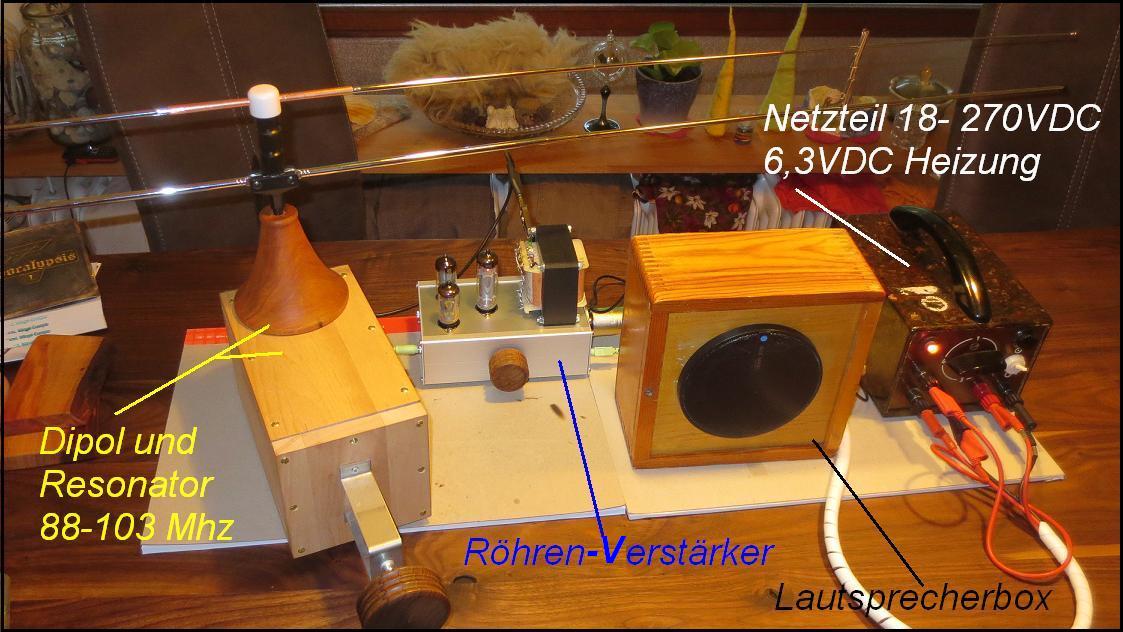

Antenne--UKW-Detektor--Röhrenverstärker--Lautsprecher--Stromversorgung



Dieses modulare Prinzip aus der Frühzeit des Rundfunks hat mich schon immer fasziniert.

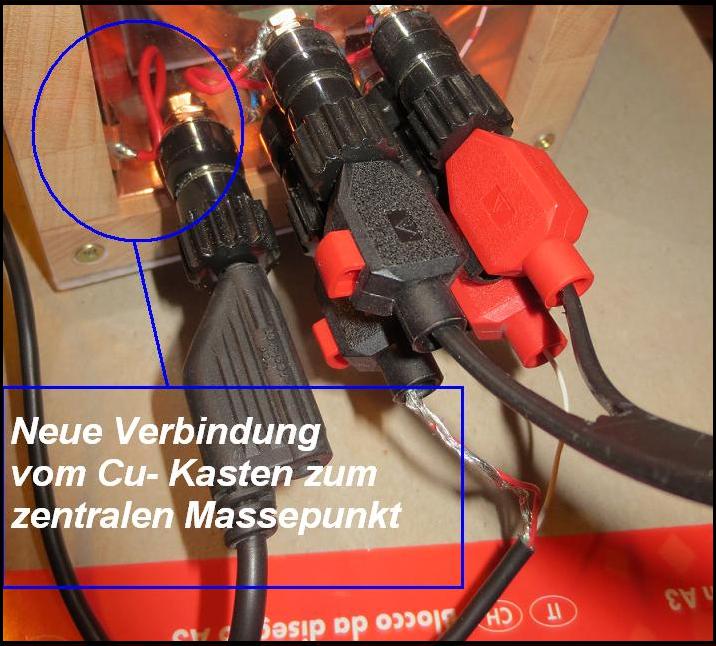

Um Störungen aus dem Resonator zu beseitigen, hat der Kupfertopf nun eine separate
Anschlussbuchse für die Masse bekommen. Diese Verbindung wird auf den zentralen
Massepunkt gesetzt...ansonsten ist ein relativ lauter Brumm zu hören. Eine Kupferklammer
ermöglicht die einfache Demontage des Ein- und Auskopplungsmoduls.




Beim reinen Detektorempfang hat sich diese separate Masseverbindung eher als schädlich
herausgestellt. Für den Empfang mit dem hochverstärkenden Röhrenverstärker ist diese elementar.
http://www.wumpus-gollum-forum.de/forum/...r-58_127_1.html

Wer das UKW- Detektor / Resonatorprojekt als Zusammenfassung und mit Bauvorschlag erleben will, kann sich
hier erkundigen:

http://www.welt-der-alten-radios.de/dete...eraete-175.html

oder sich auf 44 Seiten durch die UKW Detektordiskussion im WGF wühlen..
http://www.wumpus-gollum-forum.de/forum/...is-58_78_1.html

Gruß an alle Unterstützer und Interessierte von

joe

Stationen iin abgebildeter Empfangsituation ( Reflexion, Antenne um 35- 90 Grad verschoben)

88.8Mhz Radio Berlin 80KW Scholzplatz 15.5km (laut)

91.4Mhz Berliner Rundfunk 100KW Alex 16,5km (leise)

92.4Mhz Kulturradio 80KW Scholzplatz 15.5km (laut)

93.1Mhz Inforadio 25KW Scholzplatz 15.5km (mittel)

96.3Mhz Funkhaus Europa /Multikulti 80KW Scholzplatz 15.5km (mittel)

97.7Mhz DLF 100KW Alex 16,5km (leise)

99.7Mhz Antenne Brandenburg 100KW Alex (leise)

Zuletzt bearbeitet am 12.05.13 02:20

Datei-Anhänge

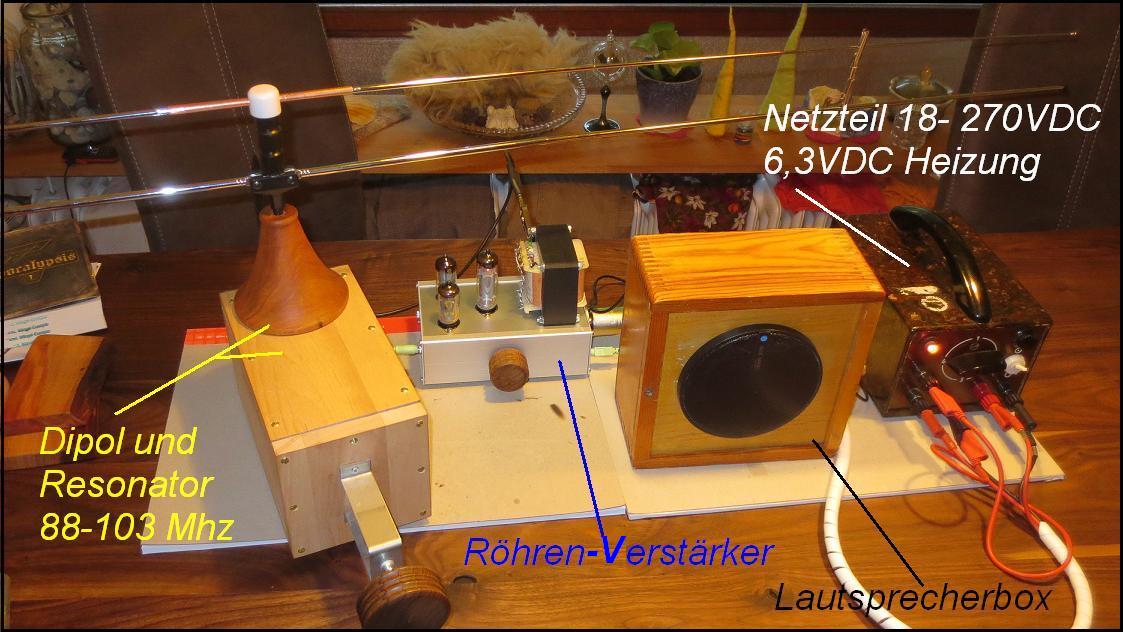

	UKW- Geradeaus D- Zug.JPG (285x) Mime-Type: image/jpeg, 129 kB

wumpus, Airwaves, apollo und MIRAG gefällt der Beitrag.

Hallo Joe,
das ist mal wieder eine Bastelei ganz nach meinem Geschmack! Gefällt mir sehr.

Grüße,
Volker
