 Re: Transistor-Spitzensuper

Hallo zusammen,

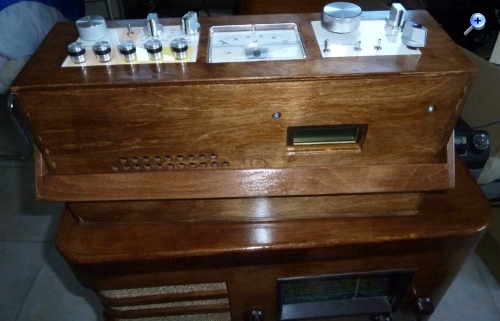

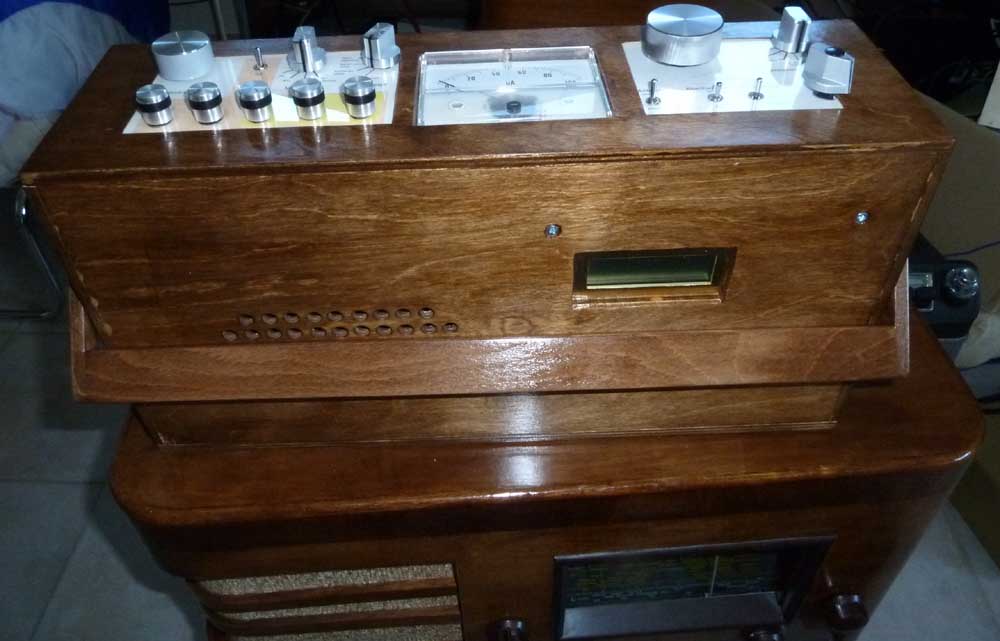

das Radio hat jetzt noch seinen Henkel und die Ferritantenne bekommen und ist somit definitiv fertig und auch bereit für Ausseneinsätze:



Im Anhang befinden sich die schon länger versprochenen aktualisierten Schaltpläne inklusive der Zusammenschaltung der einzelnen Baugruppen sowie eine Bedienungs- und Abgleichanleitung. Viel Spass beim Lesen!

Gruss HB9

Datei-Anhänge
P1010808.jpg P1010808.jpg (197x)

Mime-Type: image/jpeg, 58 kB
AGC.pdf AGC.pdf (237x)

Mime-Type: application/pdf, 12 kB
Bandwahl.pdf Bandwahl.pdf (248x)

Mime-Type: application/pdf, 23 kB
Demodulator.pdf Demodulator.pdf (221x)

Mime-Type: application/pdf, 26 kB
HF.pdf HF.pdf (224x)

Mime-Type: application/pdf, 30 kB
Mischer.pdf Mischer.pdf (232x)

Mime-Type: application/pdf, 13 kB
NF.pdf NF.pdf (213x)

Mime-Type: application/pdf, 24 kB
Oszillator.pdf Oszillator.pdf (233x)

Mime-Type: application/pdf, 26 kB
Spitzensuper Beschreibung.pdf Spitzensuper Beschreibung.pdf (363x)

Mime-Type: application/pdf, 67 kB
Verbindungen.pdf Verbindungen.pdf (231x)

Mime-Type: application/pdf, 26 kB
ZF.pdf ZF.pdf (225x)

Mime-Type: application/pdf, 24 kB
!
