Re: Mittelwellenabschaltung - eigener Sender als Alternative

Hallo Volker,

wie Dir wahrscheinlich aufgefallen ist, bei dieser Schaltung gibt es keine Antenne, sondern nur ein optisches Signal von einer Photodiode.
Übrigens, das habe ich vergessen, das NF-Signal muss natürlich von einem Kopfhörer- (Lautsprecher-) Ausgang kommen

Gruss
Norbert

Zuletzt bearbeitet am 05.07.14 23:14

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
05.07.14 23:27
Mani

nicht registriert

05.07.14 23:27
Mani

nicht registriert

Re: Mittelwellenabschaltung - eigener Sender als Alternative

Hallo zusammen!

Man könnte ja auch über LWL einen Sternenhimmel im Zimmer erzeugen, der im
sichtbaren Bereich moduliert wird, trotzdem die Farbe wechselt und mittels

Empfangsdiode dann neben dem Radio einen kleinen LWL-Empfänger hat...


Ohne Störungen durch das Hausnetz, vor allem man hat Akkubetrieb !


Abschirmung ist nicht notwendig, da das Licht ja im Zimmer "versickert"...



Gruß

Mani

07.07.14 09:46
Berndt

WGF-Nutzer Stufe 2

07.07.14 09:46
Berndt

WGF-Nutzer Stufe 2

Re: Mittelwellenabschaltung - eigener Sender als Alternative

Ich habe diese Artikelnummer in der Bucht genommen:
XXXX Co-Adm.: Bitte hier keine Artikelnummern nennen. Gut dann Bild...

Im Augenblick mit Kabelverbindung zu jeweils dem eingeschalteten Gerät, mühselig..

Dabei stellte ich fest, dass der VE301 in der Stellung "K" Mittelwelle empfängt. (Das soll nicht Kurzwelle heißen ..nur Kurz oder Lang)

Der Ausgang würde sich auch für eine LED eignen.
Interessantes Projekt ! Ein Infrarotscheinwerfer aus einer alten Webcam macht
auch schon ganz schön Licht . Schade das die TSOPs nur Daten erzeugen.

Zuletzt bearbeitet am 10.07.14 12:00

Datei-Anhänge
DDS AM Transmitter.JPG DDS AM Transmitter.JPG (234x)

Mime-Type: image/pjpeg, 28 kB

17.08.14 13:43
Stefan02

WGF-Nutzer Stufe 2

17.08.14 13:43
Stefan02

WGF-Nutzer Stufe 2

Re: Mittelwellenabschaltung - eigener Sender als Alternative

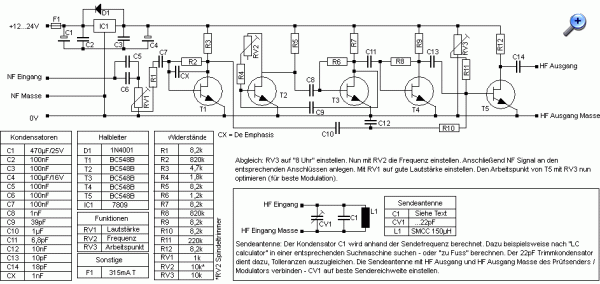

Hier nur kurz der Schaltplan zu einem einfachen Prüfsender. Beim 7809 der 1. Kondensator ist laut Datenblatt ein 330nF - bei mir gehen auch 100nF.

Zuletzt bearbeitet am 17.08.14 13:46

17.08.14 13:49
Stefan02

WGF-Nutzer Stufe 2

17.08.14 13:49
Stefan02

WGF-Nutzer Stufe 2

Re: Mittelwellenabschaltung - eigener Sender als Alternative

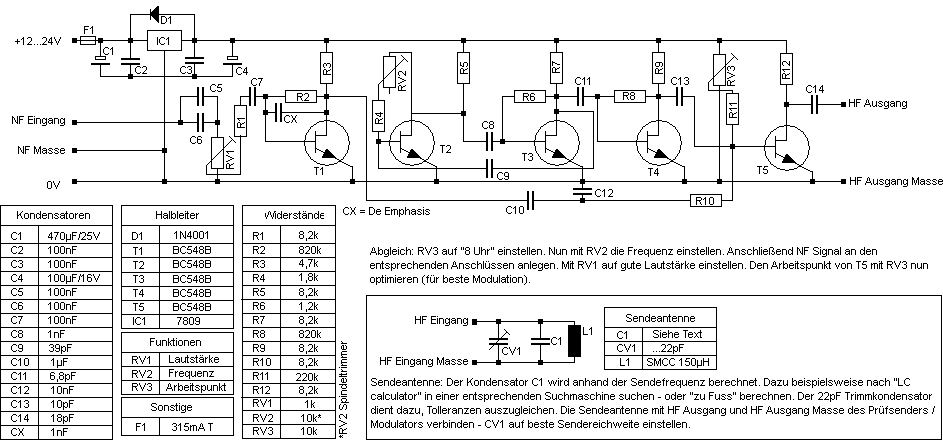

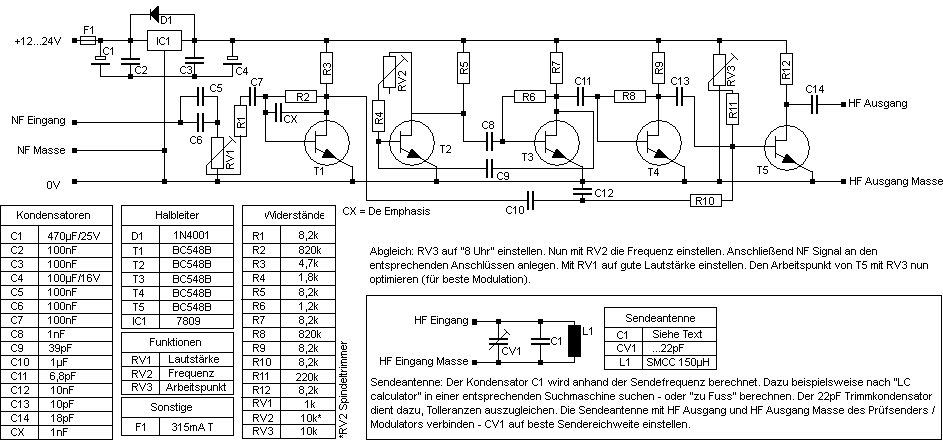

Hier nun der Plan.




Admin: Bitte meine Hinweise im Startbeitrag dieses Threads beachten.

Datei-Anhänge
Ammodulator.gif Ammodulator.gif (238x)

Mime-Type: image/gif, 19 kB

17.08.14 18:36
wumpus

Administrator

17.08.14 18:36
wumpus

Administrator

Re: Mittelwellenabschaltung - eigener Sender als Alternative

Hallo Stefan02,

welche HF-Ausgangsleistung schreibst Du dem Sender zu? Ich gehe von deutlich < 500 mW aus.





Gruß von Haus zu Haus
Rainer (Forumbetreiber)

18.08.14 09:04
Stefan02

WGF-Nutzer Stufe 2

18.08.14 09:04
Stefan02

WGF-Nutzer Stufe 2

Re: Mittelwellenabschaltung - eigener Sender als Alternative

Hi,

ich schrieb schon in der PN - wenn die Leistung im Bereich von 1-2mW liegt würde mich das wundern. Siehe Schaltplan. Anhand der Bauteilwerte kann da ja schon "kaum Leistung" rauskommen - zudem ist der Sender entweder für direkten Anschluss ans&acute; Radio gedacht, oder eben die induktive Übertragung über kurze Distanz (mit einem "durchschnitts AM Radio" habe ich so 10cm super Signal, 30cm verrauscht und nach 1m garnixmehr).

18.08.14 16:45
Stefan02

WGF-Nutzer Stufe 2

18.08.14 16:45
Stefan02

WGF-Nutzer Stufe 2

Re: Mittelwellenabschaltung - eigener Sender als Alternative

Hi,

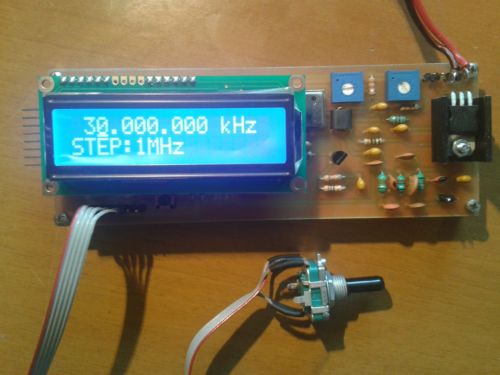

im Anhang die ZIP Datei mit den Fotos zum Modulator.

Zuletzt bearbeitet am 18.08.14 16:45

Datei-Anhänge
mwmodulator.zip mwmodulator.zip (302x)

Mime-Type: application/x-zip-compressed, 151 kB
