Aktueller Stand hier: Baustelle Abstimm-Mechanik, Kurvenscheibentrieb, Spulen und Tauchkerne für Variometerabstimmung.
nette Grüße Martin
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
02.01.10 23:56
roehrenfreak
nicht registriert
02.01.10 23:56
roehrenfreak
nicht registriert
Re: Die Geschichte eines Bastel-Radios
Tja, liebe Mitschwitzer,
dann auch von mir ein Zwischenbericht:
Das selbst gesteckte Ziel: "Kompletter Superhet-Empfänger mit höchstens fünf Subminiatur-Röhren" (keine Verbundröhren, keine Transistoren im Signalweg von der Antenne bis zum Lautsprecher im eigentlichen Empfängerteil) - erfüllt; Schaltungsentwicklung und Testphase - abgeschlossen; Grundaufbau - abgeglichen und funktionsfähig fertig gestellt; Chassis und Gehäuse - in Arbeit...
die ursprüngliche Idee, ein "Röhrenradio im Ghettoblaster Design" wird streng beibehalten. Gerade das eigenwillige Design stellt ja die eigentliche Bastlerherausforderung dar. So angelte ich in der Bucht einen Tastensatz, optisch vergleichbar mit dem vom neueren Philetta, also so richtig a la Kassettenrekorder. Genial ! Beim auspacken dann leider festgestellt daß es Einzeltasten sind, keine gegenseitig auslösenden. So wandert der schöne Tastensatz jetzt in den OP zwecks Umbau Das kriege ich hin. Flux einen "ähnlichen" bestellt, der optisch unvertretbar ist, jedoch die dringend benötigten Zutaten für den Umbau des Anderen enthält.
6 Tasten, das beleg ich mir dann so: L M K1 K2 K3 FM

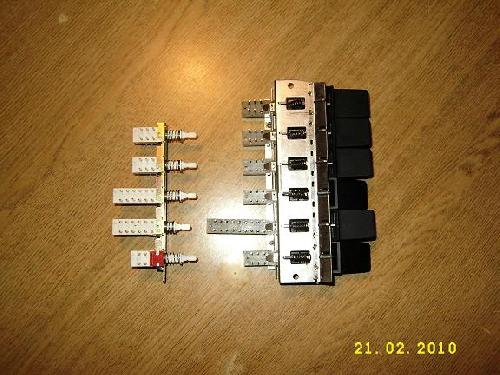

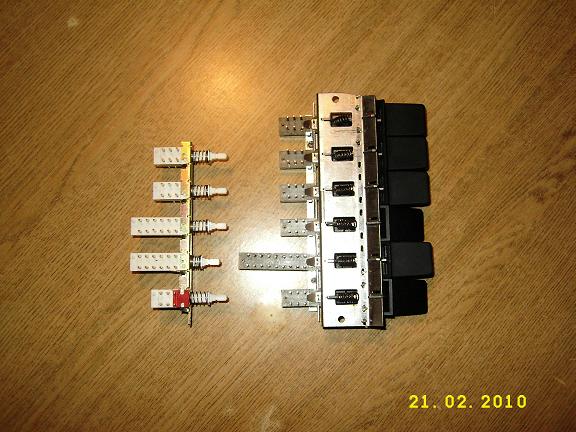

der optimal aussehende Tastensatz ist da, nur leider sind das keine gegenseitig auslösenden... hab ich einen anderen erworben, der aber leider nur vier gegenseitig auslösende hat,
Basteln:
1.) Vom Tastensatz die Kontakte 2 bis 5 ausbauen. 2.) die neue Reihe dafür einbauen 3.) die Kontakte "entriegeln" daß sie nurnoch als Taster funktionieren 4.) und dann hinter die neuen bauen um genug Umschaltkontakte zu bekommen.
Schön wär ja ein 6-fach Satz, aber den krieg ich nicht.
nette Grüße Martin
net
15.06.10 22:09
roehrenfreak
nicht registriert
15.06.10 22:09
roehrenfreak
nicht registriert
Re: Die Geschichte eines Bastel-Radios
Hi Martin,
wie ist es denn mit Deinem tollen und ehrgeizigen Projekt nun weiter gegangen? Konntest Du noch einen passenden Tastensatz auftreiben? Wäre ja schön, denn das Projekt hat ja schon recht feste Formen angenommen. Übrigens: Modularer Aufbau - ganz super-klasse Sache. Daran habe ich für´s nächste Projekt auch schon gedacht...
ich suche noch nach Spulenkörpern, idealerweise Stiefelchen d=7mm mit M5 Abgleichkernen, für FM ZF + K, gern auch nur Kerne, ich kann die Stiefelchen dann selber drehen.
nette Grüße Martin
27.06.10 20:19
roehrenfreak
nicht registriert
27.06.10 20:19
roehrenfreak
nicht registriert
Re: Die Geschichte eines Bastel-Radios
Hallo Martin,
diese Stiefel-Spulenkörper aus Trolitul sind mir bestens bekannt. Leider habe ich auch nur für meinen eigenen Bedarf ein paar wenige im Vorrat - sorry! Wie ist die Lage bei den anderen Kollegen? Hat Martin bei Euch eine Chance?
