Re: Regenerativempfänger selbstgebaut

Hallo Heiz,

Entschuldigung. Natürlich habe ich dich gemeint.
Und danke für Schaltplan. Jetzt alles klar.

Gruß

Friedrich

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
26.11.12 16:43
MB-RADIO

500 und mehr Punkte

26.11.12 16:43
MB-RADIO

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Friedrich,

hier auch noch eine Anregung zur Rahmenantenne:
http://www.youtube.com/watch?v=BIbnk3Re3sE

Viele Grüße
Bernd

26.11.12 19:56
Opa.Wolle

500 und mehr Punkte

26.11.12 19:56
Opa.Wolle

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Friedrich,

ich bin so was von begeistert! Deine Geräte sind eine Augenweide!
Bitte zeige uns auf jeden Fall weitere Bilder Deiner Eigenbauten!

26.11.12 21:37
joeberesf

500 und mehr Punkte

26.11.12 21:37
joeberesf

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Friedrich,

friedrich-kutnik:
Ich habe meine große Loop so gebaut, wie auf dem Bild ist mit Kopplung, aber die ist auch für KW ausgelegt.

Den theoretischen Aufbau Deines KW- Loops habe ich im www. schon einmal gesehen. Deine praktische Umsetzung
ist unglaublich. Auch hier wieder eine Meisterleistung. Die Form so hundertprozentig kreisrund hinzubekommen, ist
nicht so einfach. Hast Du Dir eine Passform dafür aus Holz gebaut, oder freihand das Cu- Rohr im Rahmen justiert?

Auch die schöne Fototapete....., die mit den vielen schönen restaurierten Radios,..,
passt sehr gut als Hintergrund für den Loop.

Tolle Bilder ! ....und auch ein sehr schönes Ambiente für Deine Sammlung.

Gruß

Joe

Zuletzt bearbeitet am 26.11.12 21:56

26.11.12 22:06
friedrich-kutnik

500 und mehr Punkte

26.11.12 22:06
friedrich-kutnik

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Joe, Hallo Opa.Wolle,

die Form habe ich ganz einfach bekommen. Ich habe auf dem Boden ein Kreis mit die Kreide nach bestimmte Maß aufgezeichnet.
Dann mit Hände einfach das Rohr gebogen. Das war nicht so besonders schnell aber hat geklappt.
Hier kurze Video mit meine Antenne.
Mit Fototapete - Super!




Gruß Friedrich

27.11.12 18:53
Opa.Wolle

500 und mehr Punkte

27.11.12 18:53
Opa.Wolle

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Friedrich,
sehr gut gemacht, auch der Empfang überzeugt.

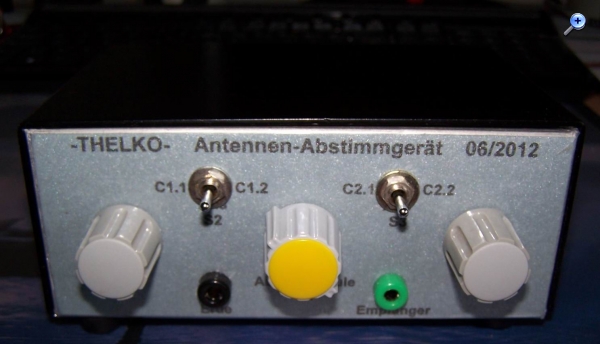

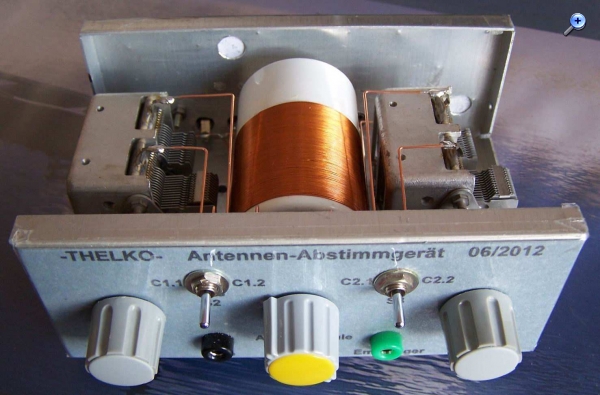

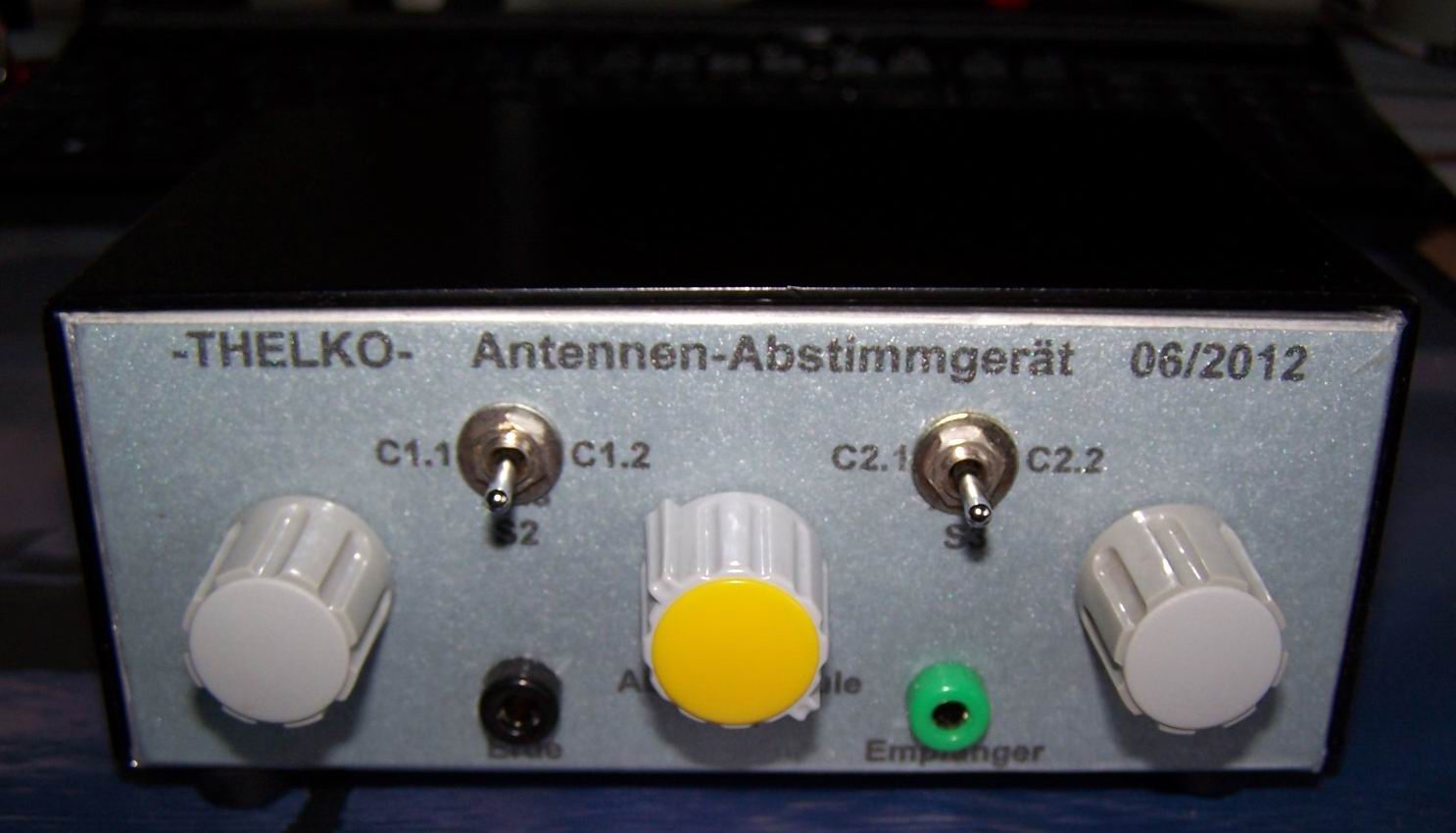

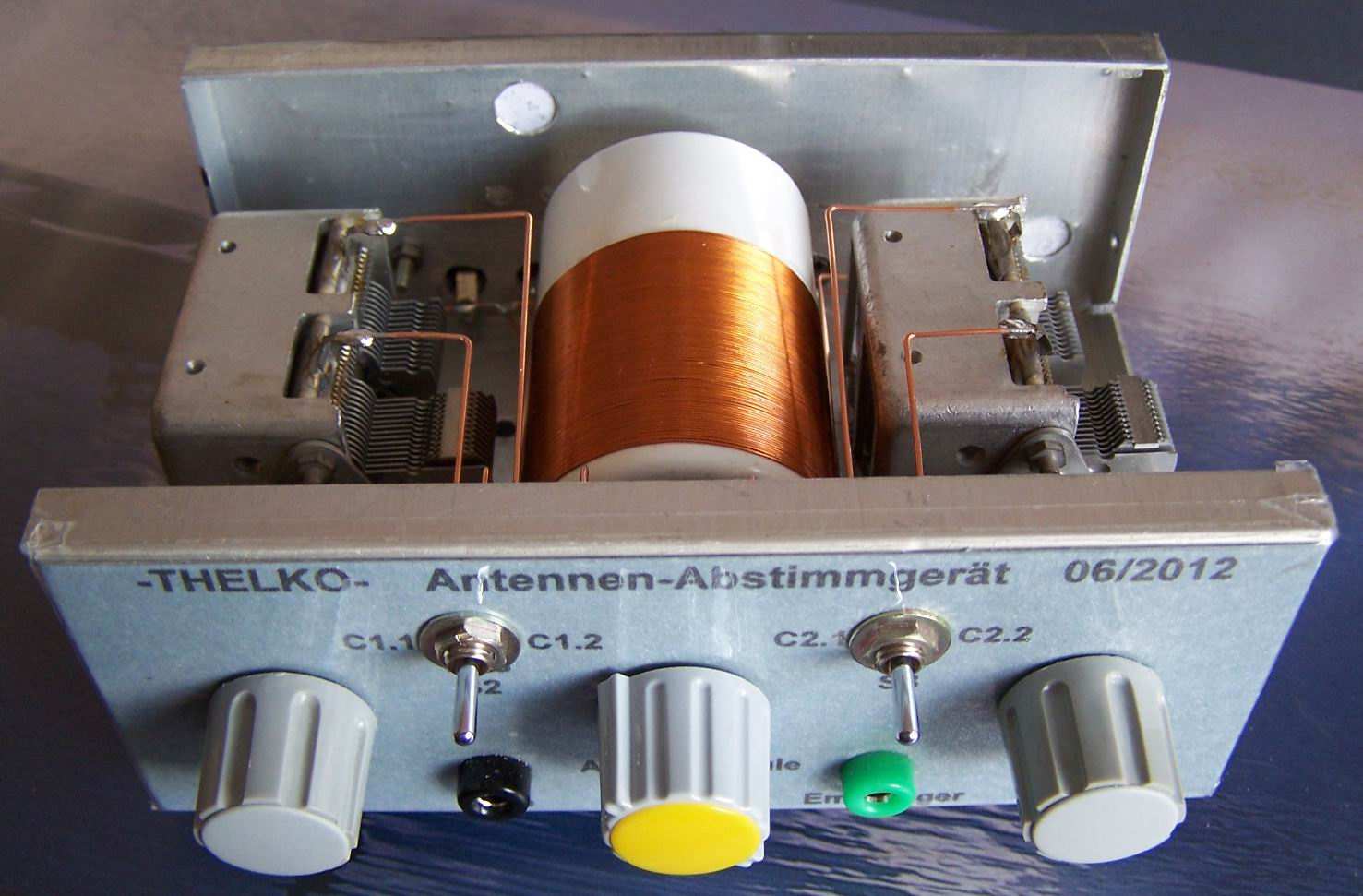

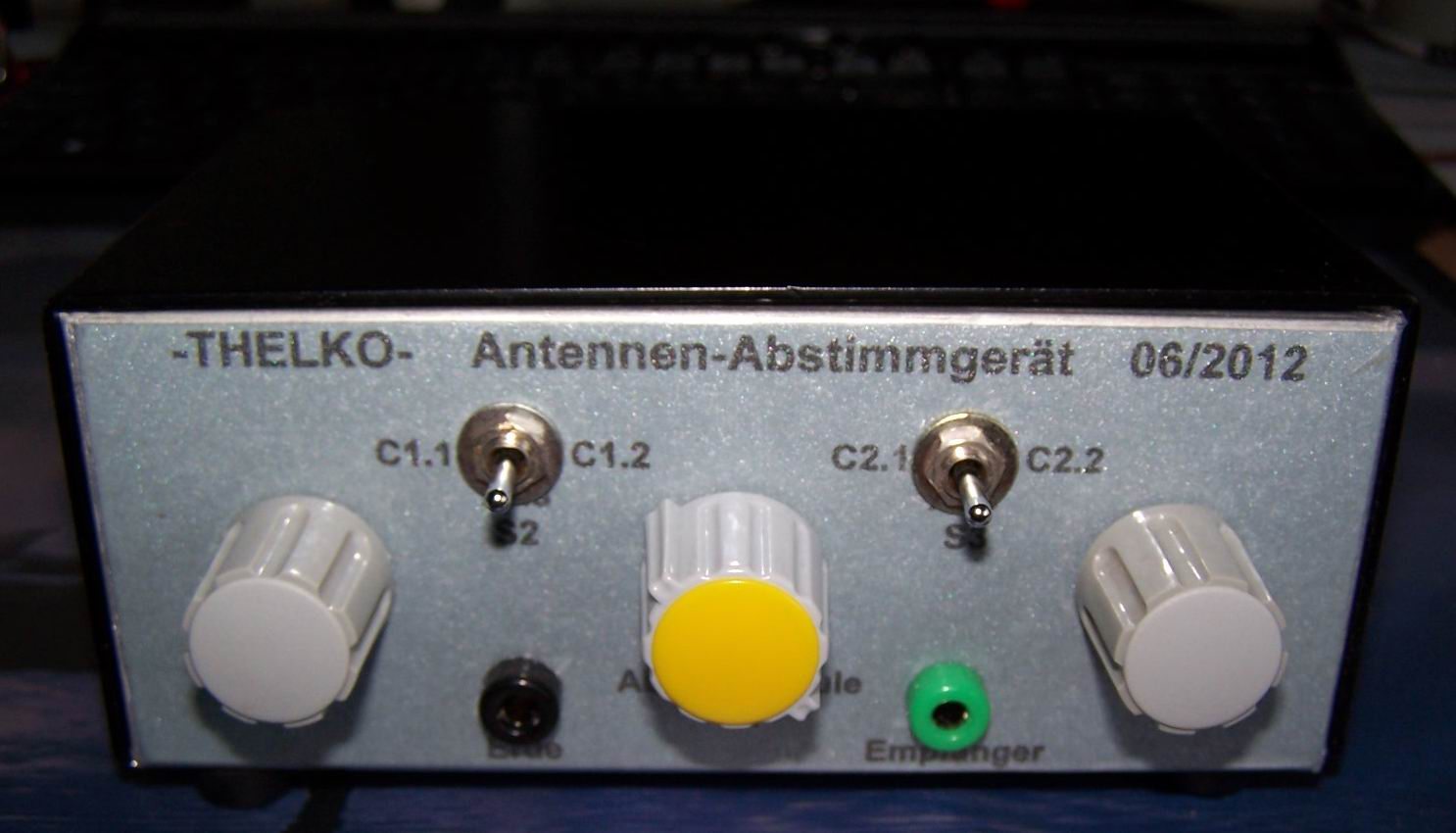

Ich selber habe mir dieses Antennen-Anpaßgerät gebaut.







Ich betreibe es an einer Langdrahtantenne, 22Meter lang und 5Meter hoch.
Die Einstellmöglichkeiten sind an einer Philetta und einem Uniden nur sehr gering.
Im Augenblick habe ich es auch nicht angeschlossen, der Empfang ist trotzdem prima!

Datei-Anhänge
6-vorne.jpg 6-vorne.jpg (292x)

Mime-Type: image/jpeg, 94 kB

10-Front-2.jpg 10-Front-2.jpg (281x)

Mime-Type: image/jpeg, 100 kB

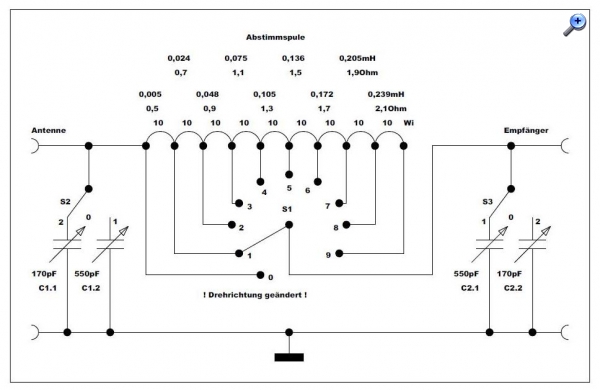

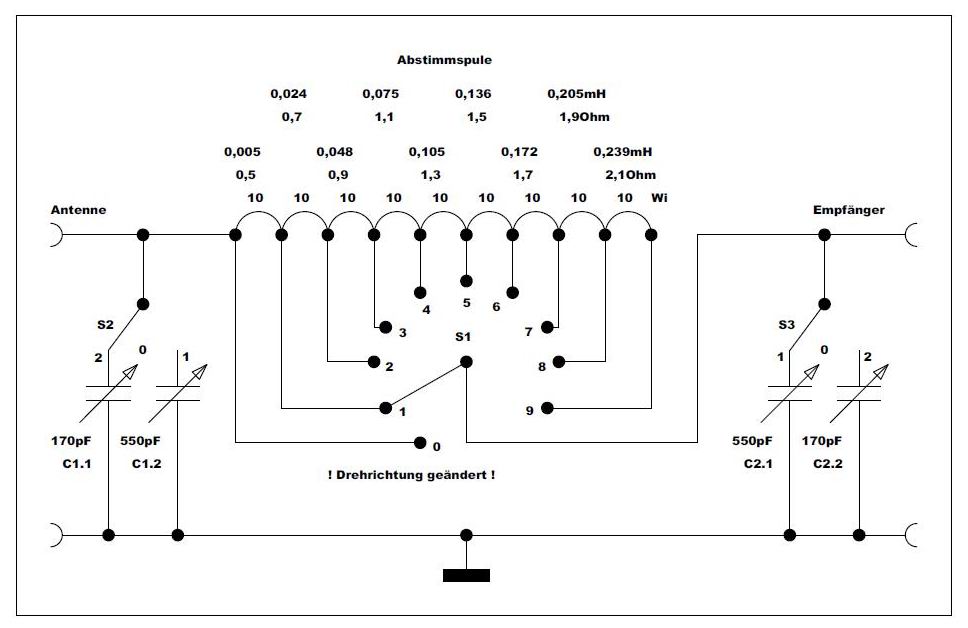

11-Abstimmgerät-Plan.jpg 11-Abstimmgerät-Plan.jpg (360x)

Mime-Type: image/jpeg, 47 kB

27.11.12 19:59
friedrich-kutnik

500 und mehr Punkte

27.11.12 19:59
friedrich-kutnik

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Opa.Wolle,

ein Primat-Gerät. So was wollte ich mir auch schon bauen, aber es fehlt immer Zeit.
Ich habe viel im Internet gesucht, aber entweder die waren ganz einfach, oder zu kompliziert.
Das was Sie haben aufgebaut , gefehlt mir sehr.
Können Sie sagen was für Durchmesser hatte die Spule?
Die Spule hatte 90 Windungen? Was für Draht haben Sie dafür verwendet?
Und noch, auf dem Schaltplan stehen zwei mal Induktivitäten und Widerstände, was soll das bedeuten?

Ich bedanke mich voraus.

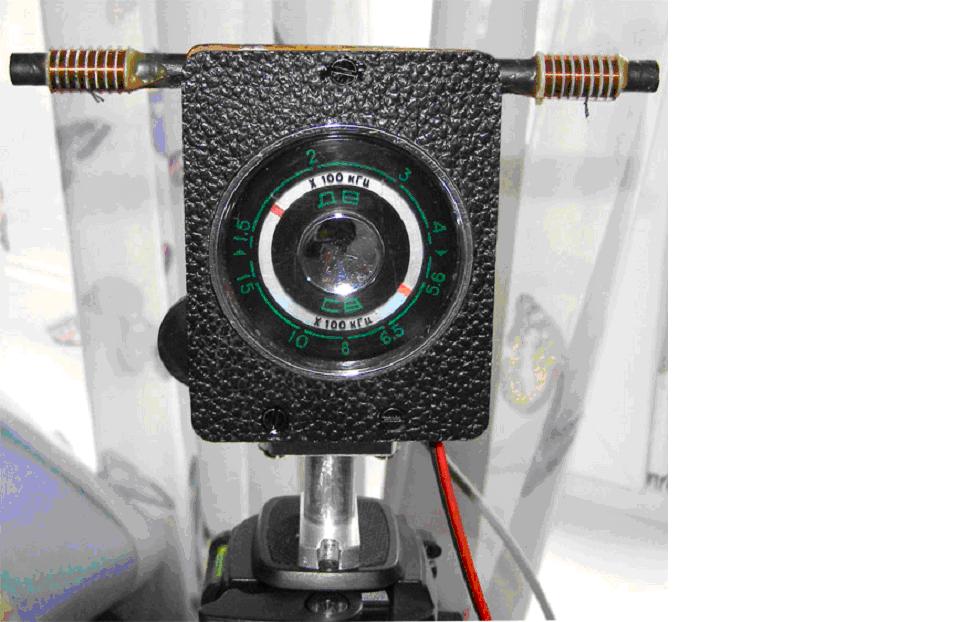

Was ich auch noch bauen möchte - das ist eine Ferritantenne- Z.B. wie auf dem Bild unten.


Gruß Friedrich

Zuletzt bearbeitet am 27.11.12 20:00

Datei-Anhänge
Магнитная антенна 1.JPG Магнитная антенна 1.JPG (288x)

Mime-Type: image/jpeg, 68 kB

29.11.12 13:33
Opa.Wolle

500 und mehr Punkte

29.11.12 13:33
Opa.Wolle

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Friedrich,

hier:

http://www.radiomuseum-bocket.de/mybb/sh...C3%9Fger%C3%A4t

findest Du den ganzen Bericht. Ich hoffe, er hilft Dir!
Die Induktivitäten und die Widerstände beziehen sich immer auf einen Teil der Wicklung.

30.11.12 09:06
friedrich-kutnik

500 und mehr Punkte

30.11.12 09:06
friedrich-kutnik

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Wolfgang,

beste Dank für die wichtige Information! Jetzt bin ich auch Mitglied bei Radiomuseum-bocket.


Gruß Friedrich

30.11.12 17:38
Opa.Wolle

500 und mehr Punkte

30.11.12 17:38
Opa.Wolle

500 und mehr Punkte

Re: Regenerativempfänger selbstgebaut

Hallo Friedrich,

das wirst Du bestimmt nicht bereuen!
Auch dort findest Du jede Menge Fachleute und auch Hobbyisten, die Dir helfen können!

Ach ja, da Deine selbstgemachten Skalen ja für jeden verständlich sind,
könntest Du sie eventuell einscannen und allen zur Verfügung stellen?
