04.05.12 21:36
joeberesf  WGF-Premiumnutzer
|
04.05.12 21:36
joeberesf WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Anpassungsspezialisten,
ich will für meine 300Ohm- Anpassung mit einem Balun experimentieren.
Die 75Ohm Impedanz der 40 - 860 MHz -VHF /UHF/ DVBT- Antenne will ich auf 300Ohm hochtransformieren.
Dies wär ja bei passendem Kern ein Verhältnis von 1:4.
Ist es aber wirklich ratsam dieses Verhältnis in Windungen umzusetzen?
Oder ist es besser z.B. 2:8 oder 4:16 umzusetzen.
Hintergrund: Ich will die Yagi in einem Versuchsaufbau am Basteltisch simulieren. Was meint ihr ?
Ich bin mir da unsicher
Gruß
Joe
|
|
|
|
|
|
|
04.05.12 22:25
MB-RADIO WGF-Premiumnutzer
|
04.05.12 22:25
MB-RADIO WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Joe,
die Windungszahl hängt vom Kern ab.
Aber guck mal da:" http://homepage.mac.com/kenwetzel/Low_Loss_Balun.htm "
ist vielleicht gleich das Richtige.
Viele Grüße
Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
|
|
|
|
|
04.05.12 22:44
joeberesf WGF-Premiumnutzer
|
04.05.12 22:44
joeberesf WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Bernd,
ja genau getroffen.
Mein Problem ist ja auch die unsymmetrische 75Ohm auf 300Ohm symmetrische
Anpassung. Dies hatte ich ja noch nicht erwähnt...aber Du Dir gedacht. Danke für den Link.
Ich suche z.Zt. Kunstoffgewindestangen oder Schrauben..haha.. 4-6mm metrisch +min.60mm lang.
Ich find nichts in der Firma, Bauhaus, Schrottkiste etc. Kaum zu glauben. Hast Du eine Idee?
Für den 300Ohm- Steller im zweiten Modul.
Die 88.8 habe ich ja in 8m Höhe im Haus empfangen können. (Blatt27)
Das Ziel ist erreicht....Aber ich will mehr!
Gruß
Joe
|
|
|
|
|
04.05.12 23:13
MB-RADIO WGF-Premiumnutzer
|
04.05.12 23:13
MB-RADIO WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Joe,
ja, habe ich schon gelesen, da mich das Thema interessiert.
Hattest Du doch erwähnt - ein Balun ist ein Übertrager symmetrisch/unsymmetrisch und umgedreht
Für solche Materialien in kleinem Umfang suche ich immer in Baumärkten , Billigstdiscountern und Haushaltsläden.
Aus dem Hut würde ich sagen, wenns im Baumarkt keine Bastlerabteilung gibt mal in den Läden nach z.B eine Kunstoffquirl o.ä. zu gucken. Gewinde kannst Du doch sicherlich schneiden. Im Sanitärbereich wurden zur Befestigung der Klodeckel früher auch Kunststoffschrauben verwendet.
Viele Grüße
Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
|
|
|
|
|
04.05.12 23:31
joeberesf WGF-Premiumnutzer
|
04.05.12 23:31
joeberesf WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Bernd...! Yeah ..das war das Stichwort. "Klodeckel"
Da habe ich diese verdammten Dinger in den richtigen Abmessungen schon mal gesehen.
Ja ich kann Gewinde schneiden. Ein passendes Schneideisen wär kein Problem. Hartgewebe- Rundstangen
habe ich gefunden, ...aber 10mm?
Beste Grüße
Joe
|
|
|
|
|
04.05.12 23:55
MB-RADIO WGF-Premiumnutzer
|
04.05.12 23:55
MB-RADIO WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Joe,
nu , haste wohl Deinen Klo geplündert
Hartgewebe-, Hartpapier, und Glasfaserstangen sind wegen deren lagenweisen Aufbau schlecht geeignet, um Gewinde drauf zu schneiden - das hält dann sehr wenig aus.
Viele Grüße
Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
|
|
|
|
|
05.05.12 00:15
joeberesf WGF-Premiumnutzer
|
05.05.12 00:15
joeberesf WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Bernd,
nein,...nein alles ok. Da sind echte 6 oder 8mm Metallschrauben drin..Halt was solides
Nein..Spaß beiseite. Ich werde wirklich mal sanitärmäßig gucken oder versuchen eine vernünftige,
runde Gardinenstage zu finden und Gewinde zu schneiden. (Idee ! )

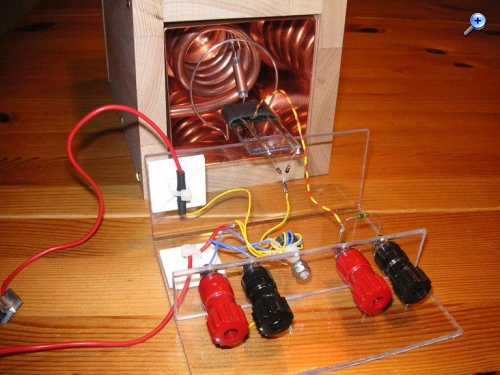

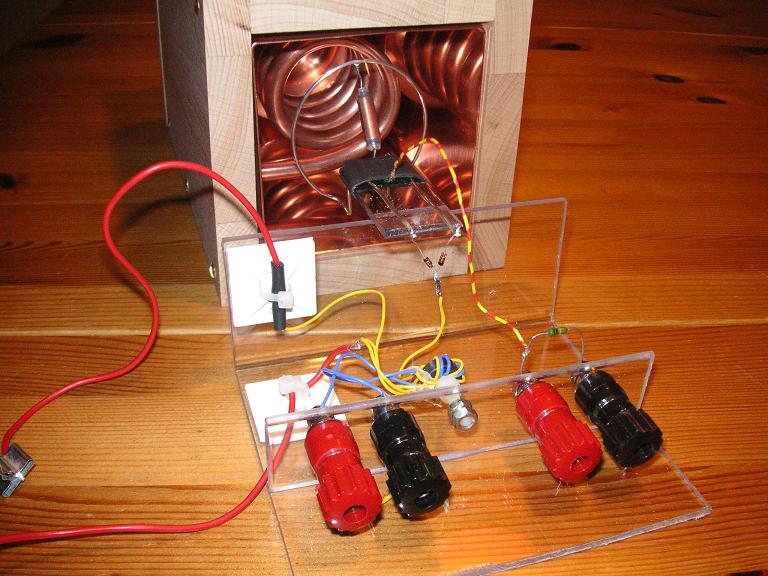

Ich will die Ein- und Auskopplung wirklich dauerhaft variabel zu gestalten. Antennen- und Diodenanpassung
kann hier noch ein paar mV bringen. Das Ganze wieder durchsichtig in Makrolon und mit Diskriminator.
Und noch zwei schöne Stellknöpfe installieren. Bei der Auskopplung ist dies warscheinlich kaum nötig,
da sowieso nur die HSMS-2850 zum Einsatz kommt. Aber Probieren ,... vielleicht gibt es da doch kleine
Unterschiede zwischen 88- 108Mhz.
Beste Grüße
Joe
|
|
|
|
|
05.05.12 00:30
regency WGF-Premiumnutzer
|
05.05.12 00:30
regency WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Joe,
eine einfache Lösung für das Symmetrierglied ist die Lambda-Halbe Umwegschleife. Die hat praktisch keine Verluste und eine ausreichende Bandbreite, wenn sie auf die mittlere Wellenlänge des Frequenzbands ausgelegt wird. Impedanz-Transformation 4:1 symmetrisch zu unsymmetrisch und umgekehrt. Nur ein Stück Koaxialkabel mit der Länge Lambda-Halbe mal Verkürzungsfaktor (0,66 oder 0,7 je nach Kabeltyp) wird benötigt.
Das ist für UKW rund 1 Meter. Das Abschirmgeflecht der Enden wird mit der Abschirmung des 75 Ohm Koaxialantennenkabels verlötet (d.h. drei Kabelenden sind dabei in gleicher Richtung parallel). Das mittlere Drahtende wird abgewinkelt und mit einem der beiden äußeren Drähte verlötet. An die beiden äußeren wird dann das 300 Ohm Kabel angeschlossen. Fertig.
Schöne Grüße,
regency
|
|
|
|
|
05.05.12 06:57
nobbyrad58 WGF-Premiumnutzer
|
05.05.12 06:57
nobbyrad58 WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo Joe!
regency hat es auf den Punkt gebracht. Solche ½Umwegleitungen oder Schleifen sind sehr zu empfehlen. Am besten an der Ableitung der Antenne, den "serienmäßigen" Balun raus und die eigene½Umwegleitung rein, wenn man eine Koaxableitung braucht. Bei Dir ist das nicht der Fall, es ist genau umgekehrt. So passe ich meine UKW Oldies an die Koaxleitung an. Ein Verlust ist auch bei der Umwegleitung da, auch eine kleine Antennenwirkung und der größere Platzverbrauch zu einem Billig - Balun. Trotzdem, der Verlust ist 2 -3 X geringer.
MFG Nobby
|
|
|
|
|
05.05.12 12:14
joeberesf WGF-Premiumnutzer
|
05.05.12 12:14
joeberesf WGF-Premiumnutzer
|
Re: UKW- Flankendetektor. Antennen, Flachbandkabel, Topfkreis
Hallo regency, hallo Nobby,
ja die Idee mit der Umwegleitung finde ich sehr gut. Für den angestrebten Versuchsaufbau spielt das
Platzproblem eigentlich keine Rolle. Ich werde meinen ersten gescheiterten Versuchsaufbau dafür nutzen,
da damit ja nur am Tisch experimentiert wird.
So kann ich meinen letzten geeigneten Ringkern dann auch für den Diskriminator verwenden, ohne
mein funktionierendes Flankendetektormodul zu demontieren.
Habt ihr ein Bildchen von euren gebastelten Umwegleitungen parat?
Müsste bei 1/2 das Koaxkabel nicht 1,5m haben?
Achso...Verkürzungsfaktor wieder vergessen
Gruß Joe
Zuletzt bearbeitet am 05.05.12 12:42
|
|
|
|
|
|
