Re: Mein Audion empfängt die LW & MW ohne Umschaltung !
Hallo Jörg
Tatsächlich, da fehlt eine Null - danke für's Aufpassen. Habe die berichtigte Schaltung nochmal hochgeladen. Die Masse am Steuergitter der zweiten Röhre stellt die Schirmung dar - soviel ich weiß, eine übliche Symbolik.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Mein Audion empfängt die LW & MW ohne Umschaltung !
Hallo zusammen,
Hajo:Die Masse am Steuergitter der zweiten Röhre stellt die Schirmung dar - soviel ich weiß, eine übliche Symbolik.

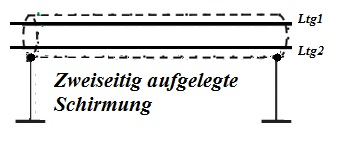

ahh ok, verstehe es soll eine Schirmung sein. Das macht Sinn... ich habe es nicht erkannt und etwas gerätselt.... ich kenne eher diese Darstellungsform.
In jedem Fall wird der Schirm immer gestrichelt gezeichnet.
