Re: Eine Rahmenantenne mit nur zwei Windungen : D.R.P. 622980

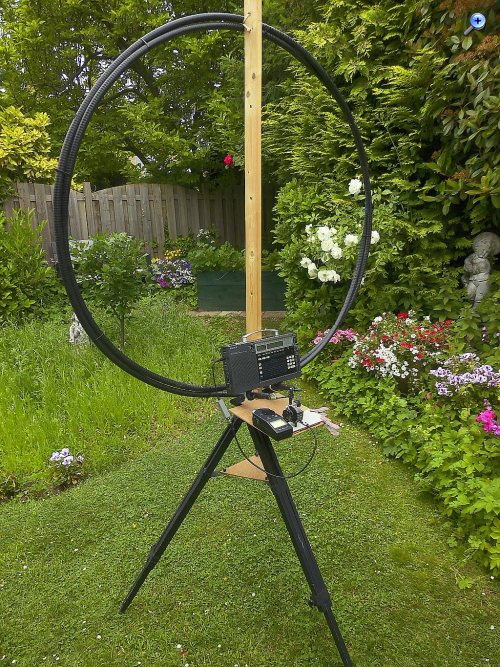

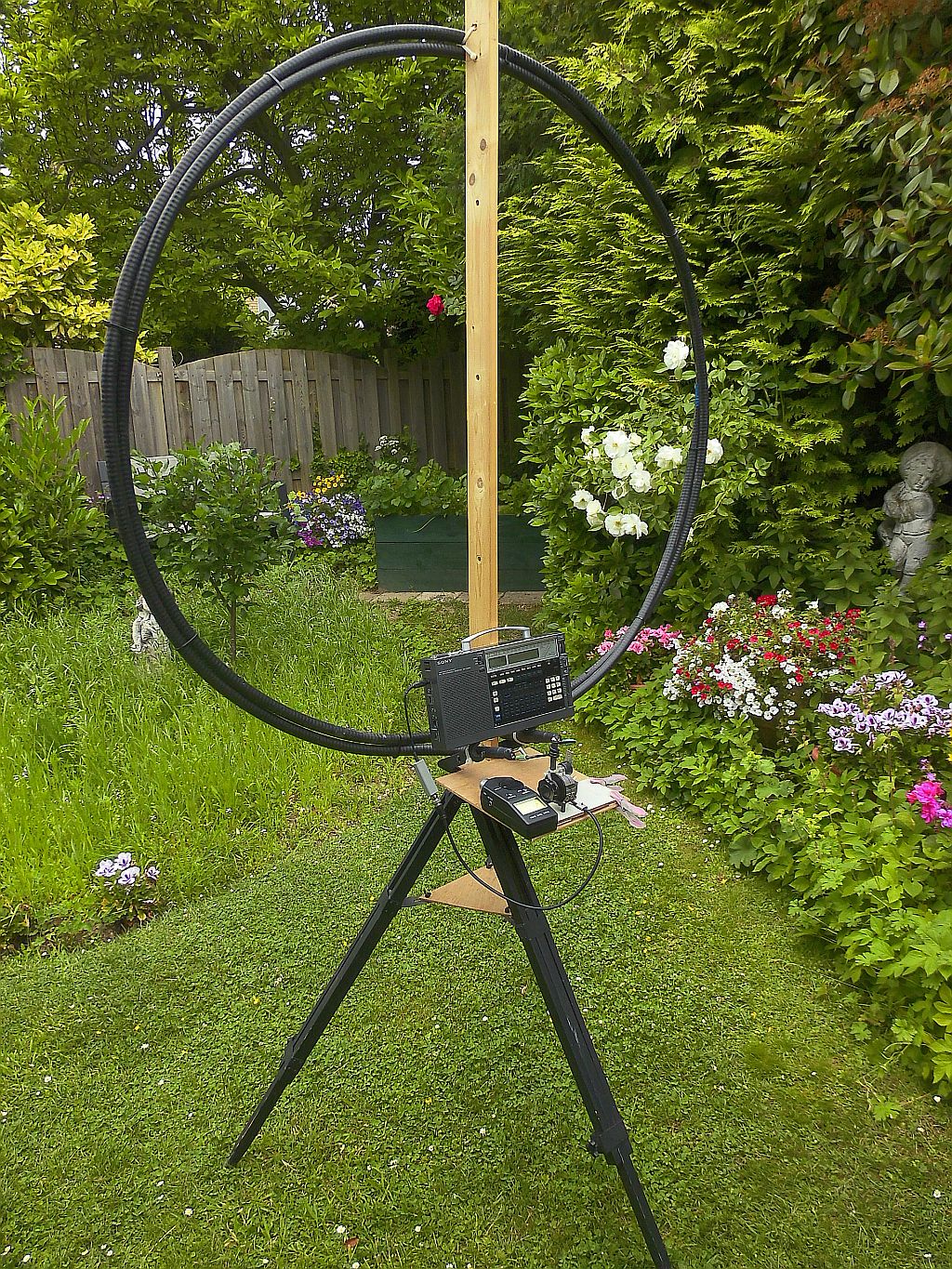

Heute wurde der magnetische Loop auf Kurzwelle erprobt.
Diesesmal habe ich mich auf die Richtwirkung konzentriert und als Beispiel zwei Empfangsfrequenzen ausgewählt:
3995 kHz aus der Nähe von Leer, Ostfriesland. Peilung ~ 26°. 6070 kHz Rohrbach, SSO von Ingolstadt. Peilung ~ 120°

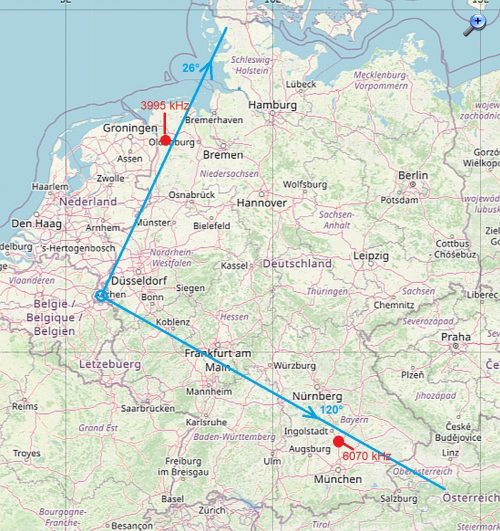

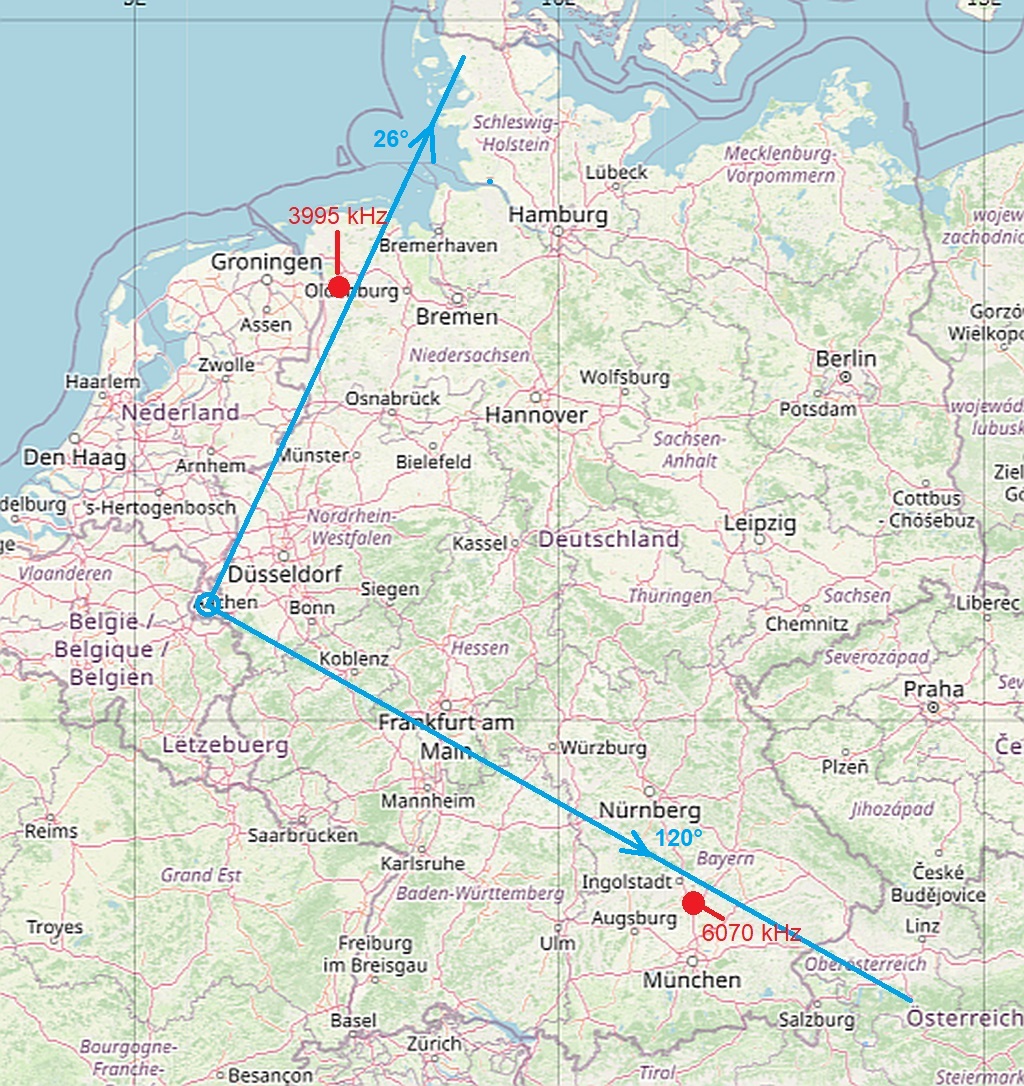

Auf einer Deutschlandkarte in Mercatorprojektion erkennt man eine grobe Übereinstimmung der Peillinien von meinem Standort 15km NO Maastricht. Die Missweisung habe ich mal ingnoriert. So genau braucht es für den Anfang nicht zu sein.....

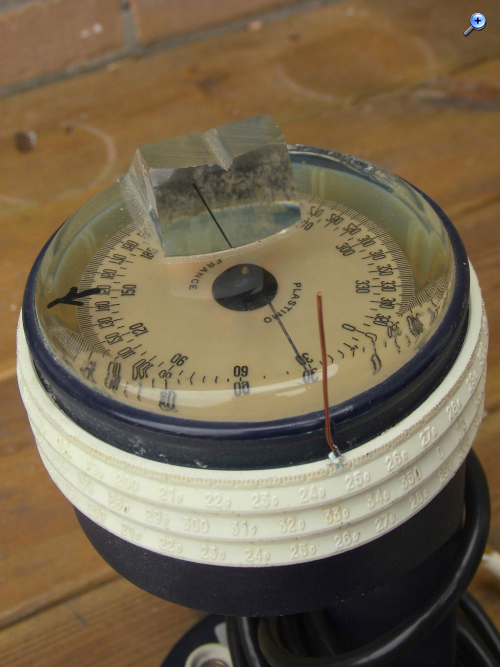

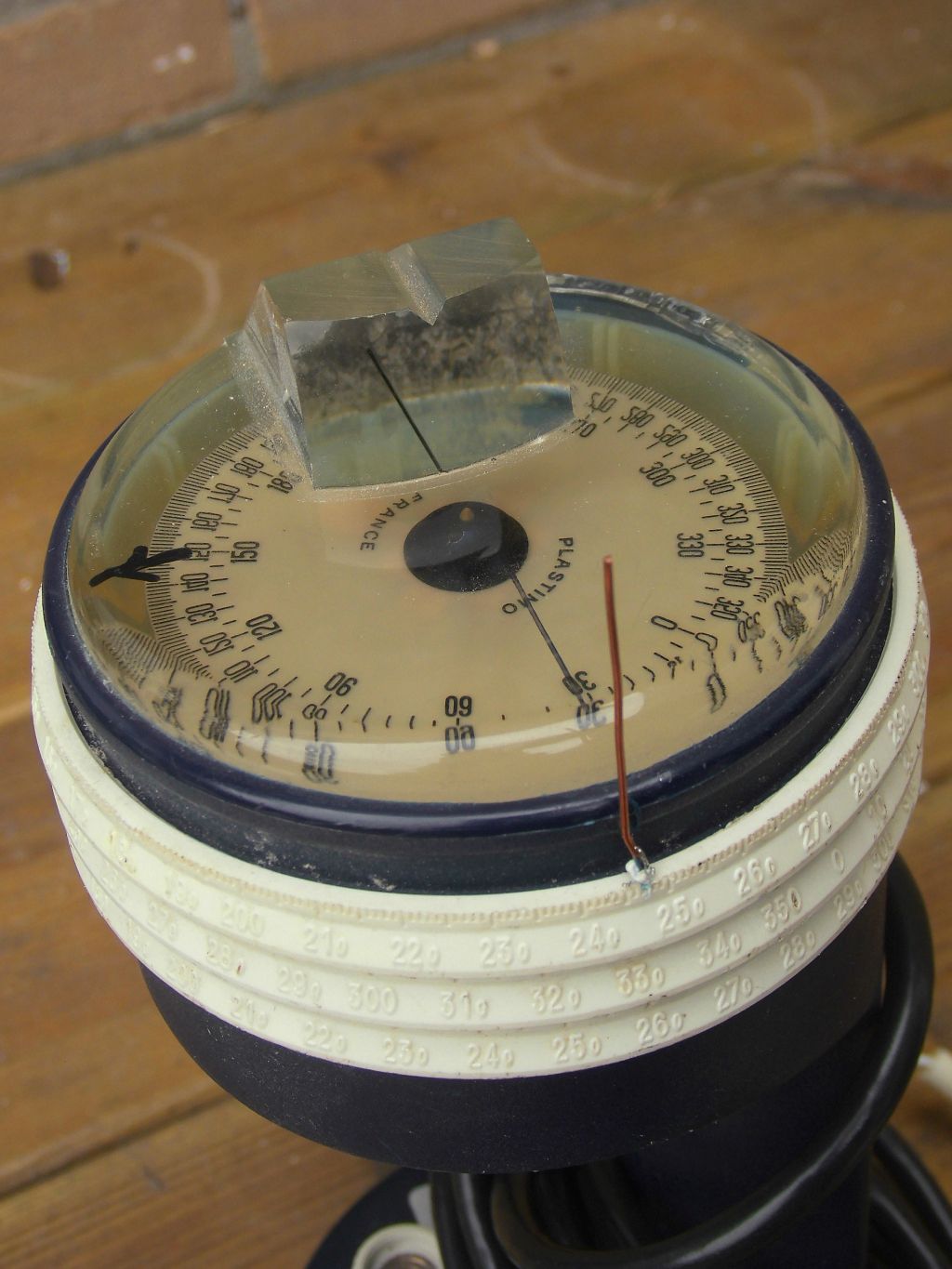

Zur Richtungsbestimmung dient ein Handkompass für die kleine Schifffahrt, welcher mit einer Ferritantenne gekoppelt ist. Diese erlaubt eine Positionsbestimmung mit Hilfe von Sendern im Bereich von 150 bis 3000 kHz.

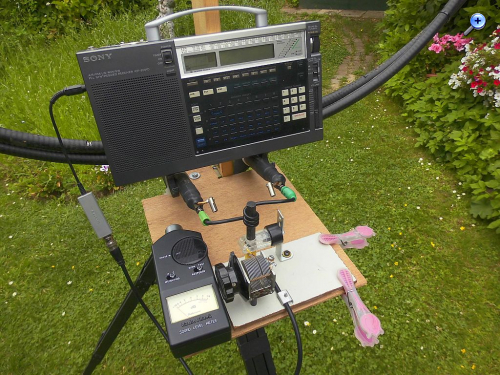

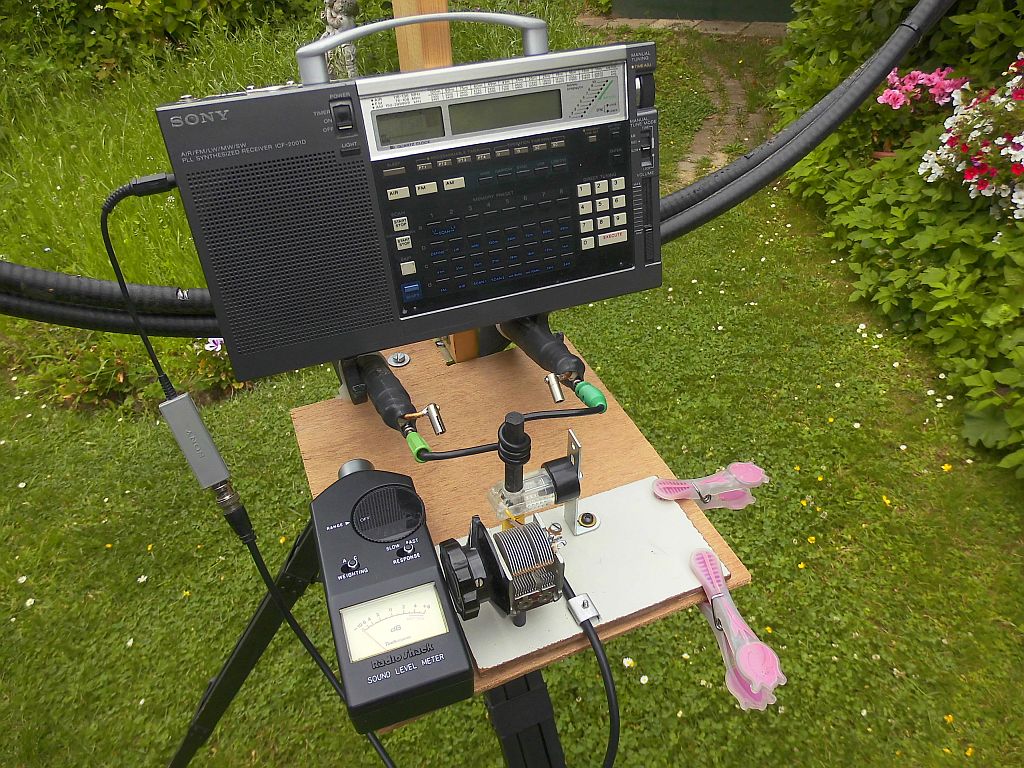

Der Antennenstrom wird mit 3 Windungen auf einen angezapften Selektionskreis gekoppelt. Ein gerader verfügbarer Ferritstab für die MW dient als induktives Koppelelement. Wichtig ist, dass dieser lotrecht steht, damit keine ungewollte Einsteuung das Empfangsminimum beeinflusst! Sicherlich würde ein für die KW gedachter Ringkern bessere Ergebnisse bringen, was die Empfindlichkeit betrifft. Der Empfänger ist der SONY ICF 2001D und als Lautstärkeindikator ein Pegelmesser für den Überlagerungston in Stellung SSB.
!!!
