1. Keine Messingschrauben für Buchenholz verwenden. Die sind einfach zu weich und nicht belastbar.
2. Die oberen Kupferlaschen unbedingt etwas nach außen biegen. Ansonsten ist die Kontaktierung schlecht. (Federwirkung)

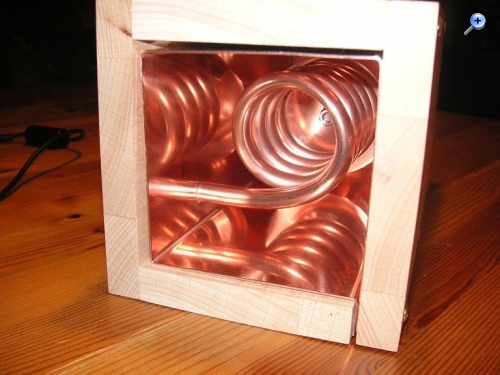

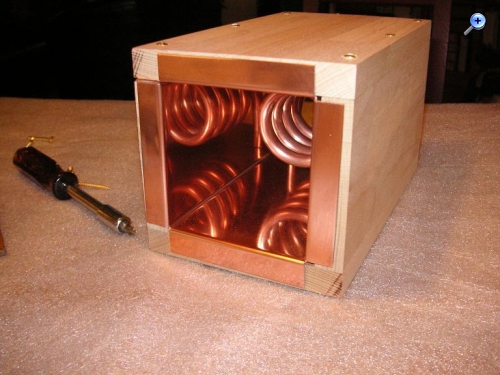

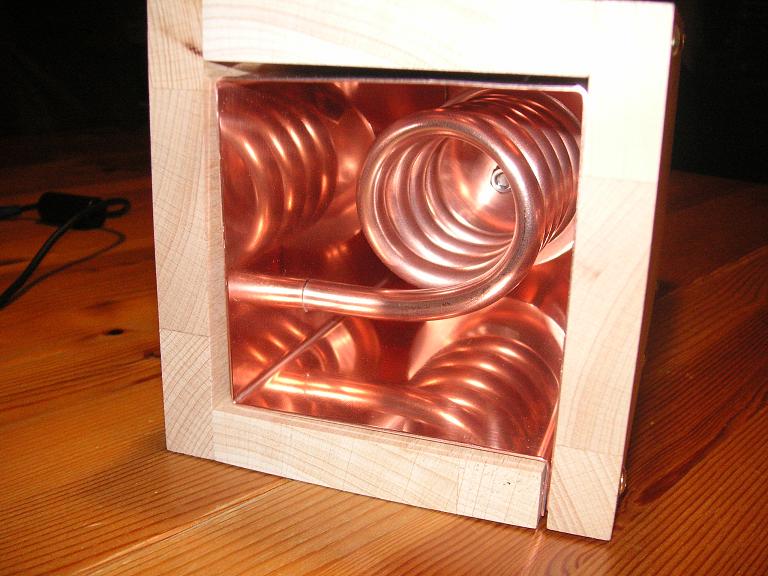

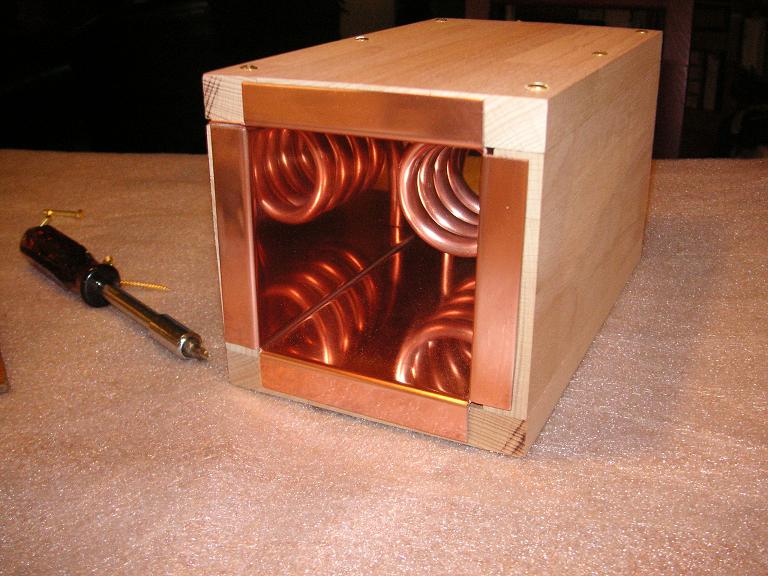

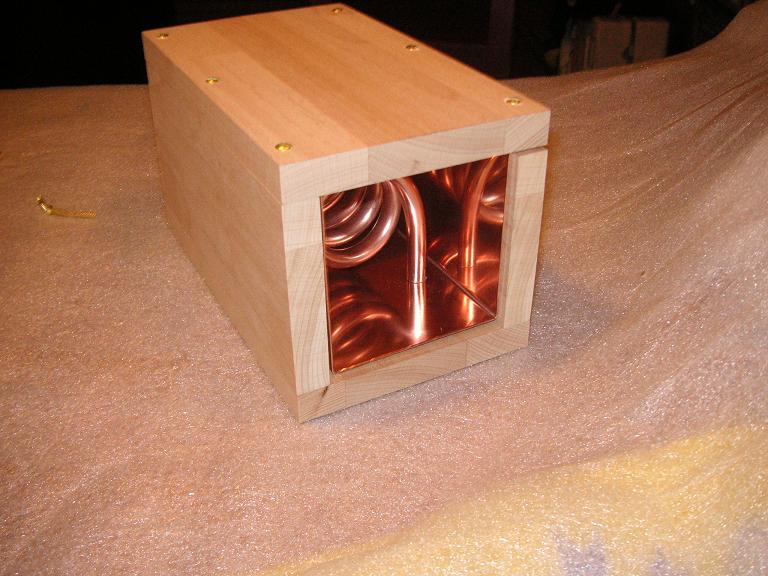

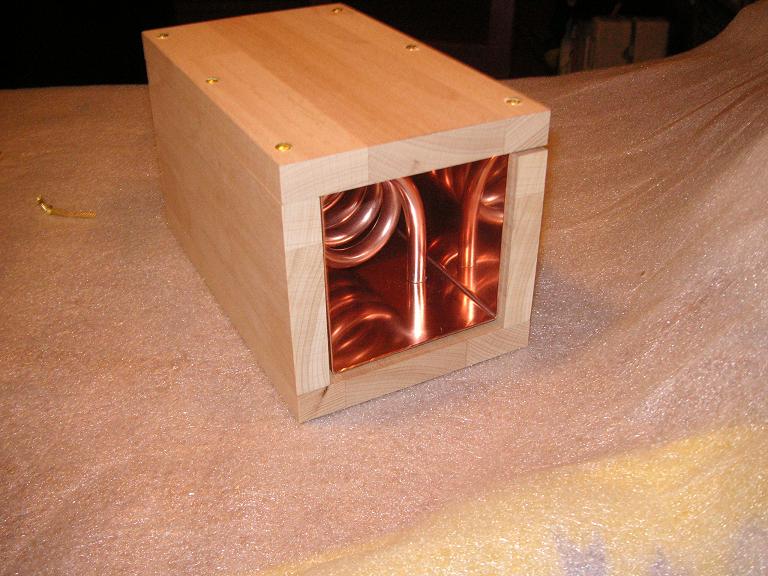

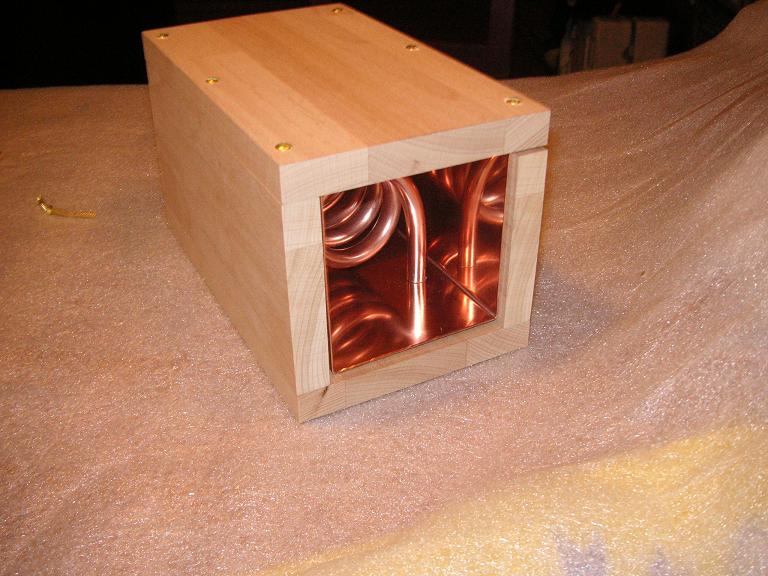

3. Der Cu-Kasten ist im unteren Bereich nicht 100% winklig geworden. Beim Einpassen in das Holz gab es Probleme. Im Endeffekt hat aber alles einigermaßen geklappt. Halt FuBa! Fummeln und Basteln. Die Mutter für die Spulenbefestigung habe ich im Holz verschwinden lassen. Ein Fräser mit 20 mm brachte ein gutes Ergebnis. Das funktioniert aber nur wenn man min. 1mm Kupferblech verwendet. Bei dünneren Cu- Blechen sollte man die Schraube durch das Holz ziehen, (Mech. Festigkeit) wie bei Robert Weaver zu sehen. Sein Cu- Blech hat eine Stärke von nur 0,65mm. Dieses ist für das Biegen der Abwicklung und für die Kontaktierung bestimmt auch einfacher zu handhaben. Ich habe für die Abstimmung ein reines Gewindeprinzip verwendet. Die Gewindestange sollte noch auf Kupfermaterial umgebaut werden. (Abd.4) Falls es nötig wird, kann ich hier aber auf Roberts Mechanik umbauen. Meine Abstimmplatte ist dementsperchend rund und etwas größer. (Durchmesser bei gleicher Oberfläche). Um Spiel im Gewinde auszugleichen, sollte noch eine Spiralfeder zwischen Absstimmknopf und Gehäuse eingefügt werden. Hier weitere Bilder,...noch bin ich optimistisch die 17Km zu knacken. Ich hoffe, dass meine handwerklichen Fähigkeiten ausreichend sind um die nötige Präzision umzusetzen. Abschließende Polierung....mit einem neuartigen speziellen Reinigungsmittel aus dem Fahrradladen.
Gruß
Joe

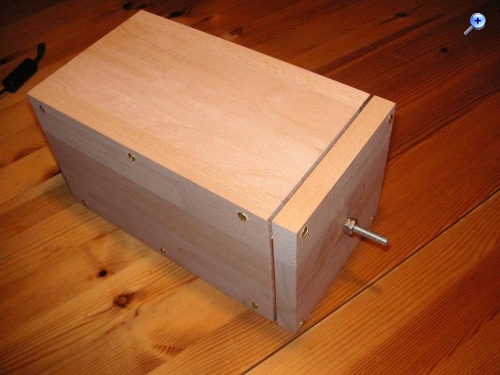

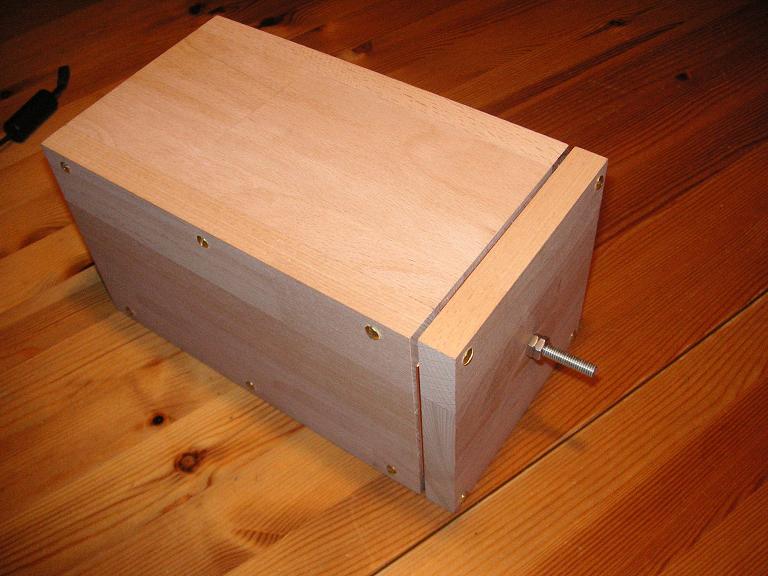

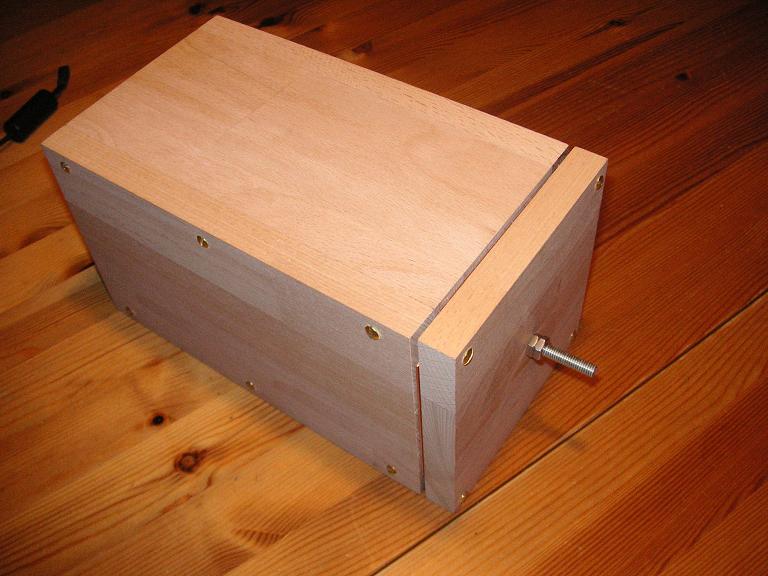

Abstimmung auf niedrigste Frequenz. Voll eingedreht. Kontermuttern als Begrenzung. Abstimmknopf fehlt noch.
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
es gibt beim grossen C (Stichwort: UKW-RADIO-ANTENNE) auch eine gute UKW-3-Element-Yagi für das klassische UKW-Band II. Die Antenne hat stolze Abmessungen (ca. 1,5 Meter breit) und bringt 4,5 dB und kann 240/300 Ohm symm oder Koaxkabel unsymm treiben.

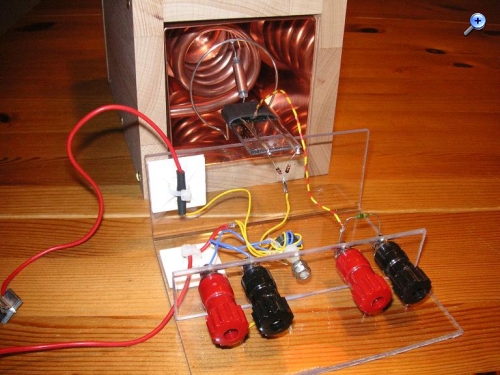

danke für Deine Recherche. Ich habe mir die Antenne angesehen. Das Preis / Leistungsverhältnis ist auf jeden Fall ok. Würde optimal passen mit 240-300Ohm. Mal sehen... erstmal starten. Hier noch ein Bild von der provisorischen und beweglichen Ein- und Auskopplung. Die Masse und die Anzapfung an die Helix sind vorbereitet. Nun schnitze ich den Dipol und werde den ersten Test starten.
Der Abend der Warheit Ein kleines Signal würde mir schon reichen. Hoffentlich ist wenigstens eine Station am Küchentisch zu hören.
Gruß
Joe

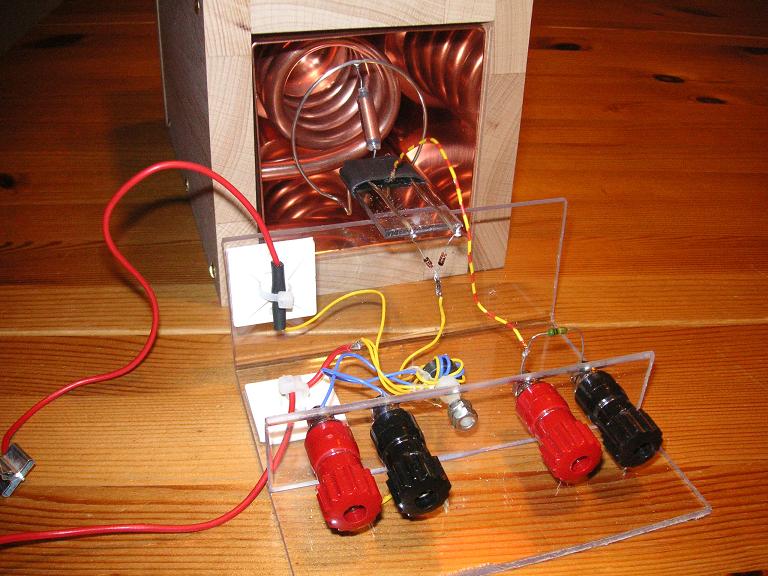

Übrigens: Es fehlt am Kopfhörerausgang in diesem Bild die Masseverbindung. (rechts / schwarz) Dies ist aber nicht die Ursache für das nachfolgend beschriebene Problem. ( joe am 18.01.2012)
leider kein Erfolgselebnis gehabt Zu lange gesessen und probiert und doch keinen Erfolg gehabt. Müde zu Bett und früh raus. Mit einem kleinen Messender auch keine Ergebnisse, außer das eine Demodulation stattfindet. Es sieht so aus, als ob der Topf keinen Schwingkreis bildet. Schade, ein bisschen mehr hätte ich beim Start erwartet. Naja, nicht den Kopf hängen lassen und analysieren.
da Du einen Mess-Sender hast, solltest Du erst einmal feststellen, ob und wo die Resonanzfrequenz des Topfes liegt. Warscheinlich ist er ausserhalb des UKW-Bereichs.
danke für Dein promtes Angebot. Bin gerade etwas im Stress und habe eben erst Deine Antwort gelesen.
Ja,...Du hast völlig recht, hier muss erstmal die Resonanzfrequenz gefunden werden. Eigentlich sieht ja meine Arbeit auf den Fotos sehr gut aus und man fragt sich, "was ist da schief gegangen".
Ich konzentriere mich erstmal auf meinen Meßsender. Er hat ein nicht optimales Frequenzspektrum. 89-95Mhz sind einstellbar. Es sollten so 70-120Mhz sein. Dann kann ich eher die Resonanzfrequenz finden.
Ich habe auch die Möglichkeit den Topf bei meinem Radiofreund (DL1XR) ausmessen zu lassen und Frequenz, Widerstand und damit auch die Güte zu bestimmen. Ich werde erstmal mit meinen einfachen Mitteln weiter prokeln. Ich gebe nicht auf..
Ich bin überzeugt, dass das Projekt funktioniert. Es gibt ein elementares Problem..im Elementarradio,..dieses gilt es zu finden!
Einen Punkt sehe ich in meinem 1mm verwendeten E- CU Blech. Durch die verwendete Stärke schmiegt es sich nicht optimal an die Fertigungstoleranzen an. R. Weaver verwendete Bauhaus Cu mit 0.65mm. Auch ohne optimale Abstimmung (fehlender Kupfergewindebolzen/ noch Stahlversion) , müsste nach den verwendeten Maßen, eine Resonanz bei 108MHz vorliegen. Abstimmung voll herausgedreht!

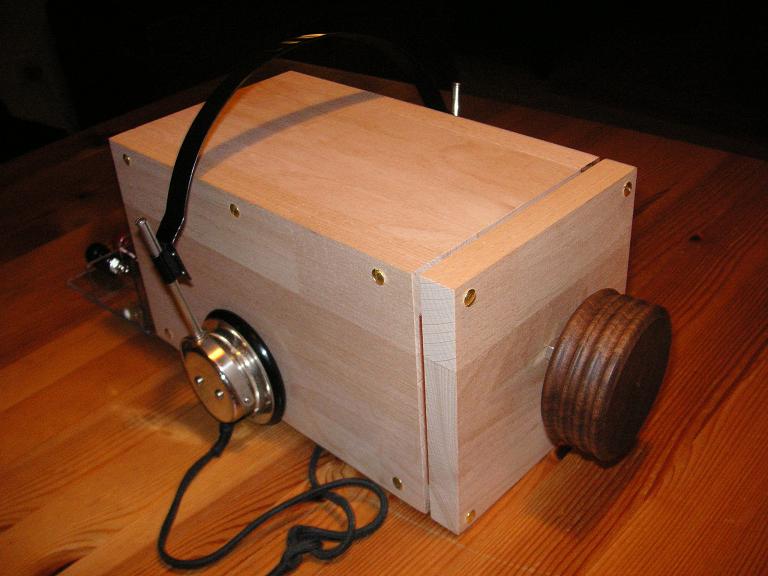

Hier ein neues Designfoto vom Einstellknopf. Gedrechselt von DL1XR...Einfach grandios. Ich meld` mich mal am Wochenende bei Dir. Die super fippsigen SMD Dioden HSMS- 2850 sind auch da, die werd ich einbauen, wenn der elementare Mangel gefunden ist. S-P-Kopfhörer sind auf dem Weg. (Unser Telefonat)
Gruß
Joe
Dieser Knopf muss gedreht werden. Welch eine Motivation! Ich bin
Meinen RF Generator (Messender) hab ich übrigens in dem "Shop der Dioden" gekauft. Einige hundert € kostete der schon, aber neue Messender sind rar und sehr teuer geworden. Eine kleine Teil - Notlösung könnte das "anzapfen" der Oszillators eines normalen UKW Supers sein, damit könnte der obere UKW Bereich getestet werden.
na Mess- Sender ist bei meinem Gerätchen geprahlt. Es ist ein Oszillator mit NF- Eingang. Früher nannten wir das auch Minispion. Günter Wahl läßt grüßen. Am Schwingkreis kann man gut herumbasteln und als Referenz nimmt man sein UKW- Kofferradio. Beim kl.Flankendetektor hat das sehr gut funktioniert. Leider komme ich erst am Sonntag zu neuen Versuchen.
Wenn Du irgendein Autoradio rumliegen hast, könntest Du die Frequenz zumindest bei den zu empfangenden Sendern testen. Autoradio deswegen, weil das schön allseitig geschirmt ist. Wenn Du Deinen Topf als Sperrkreis in die Antennenzuleitung oder parallel zum Antenneneingang schaltest, sollte je nach Güte des Topfes, der eingestellte Sender beim Durchstimmen des Topfes, bei Resonanz mehr oder weniger Lautstärkeänderung zeigen. Es muß aber ein sehr schwacher Sender und eine gute Schirmung vom Topf zum Radio sein. Falls Du keine Resonanz bemerkst, ist entweder die Kopplung zu schwach oder der Topf völlig daneben. Das ist zwar etwas umständlich, sollte aber funktionieren.
Viele Grüße Bernd
